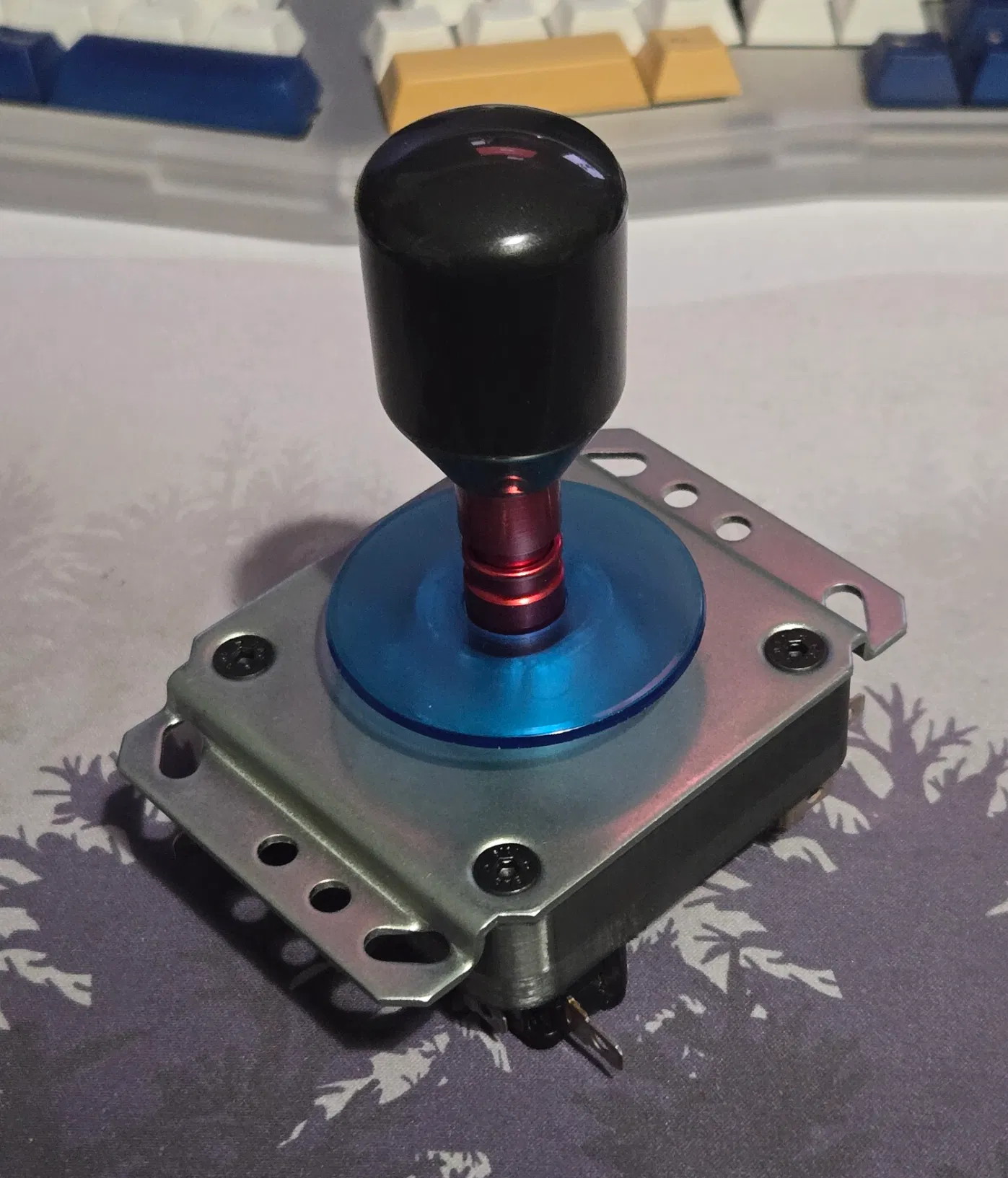

Arcade Joystick - KCL V7.1

Mình bắt đầu thiết kế bộ arcade lever này vì chưa tìm thấy sản phẩm nào đáp ứng được 100% nhu cầu của bản thân. Việc sở hữu một hệ thống trục tháo rời được là điều cực kỳ cần thiết, bên cạnh đó là cảm giác của một bộ cần gạt phong cách Hàn Quốc. KCL ra đời như một phiên bản lai giữa Sanwa JLF và Samducksa 309.

Mình có đính kèm một bản hướng dẫn PDF, hy vọng nó hữu ích với mọi người. Mọi ý kiến đóng góp mình đều rất trân trọng!

Các tính năng nổi bật:

• Hỗ trợ cả grommet của Crown và Fanta (Riêng Fanta mình chỉ mới test với grommet 25, chưa rõ các loại khác sẽ hoạt động ra sao).
• Có thể sử dụng trục JLF tiêu chuẩn hoặc trục JLF của Phreakmods.
• Kích thước ngắn tương đương với JLF.
• Có thể thay đổi cổng (gates) tùy theo loại trục.
• Hầu hết các linh kiện có thể thay thế mà không cần tháo toàn bộ lever. Riêng Collar, Plate và Base thì cần phải tháo rời khỏi vỏ hộp.
• Loại bỏ hoàn toàn các loại ốc lục giác gây vướng víu!

Lưu ý khi in:

Chiều cao lớp in (Layer Heights) từ 0.1-0.2mm, mình thường in ở mức 0.2mm.

Mình chỉ in bằng nhựa PETG nên đây là loại nhựa mình khuyên dùng. Tránh dùng các loại nhựa mài mòn cho những linh kiện tiếp xúc trực tiếp với trục.

Sử dụng kỹ thuật "Scarf seams" là bắt buộc đối với phần Bobbin và Actuator để giữ trục luôn nằm ở chính giữa. Khuyến khích dùng cho các loại gate hình vuông bo tròn (Squircle) và hình tròn (Circle).

Cần sử dụng support cho phần Bobbin. Bạn nên dùng thêm vật liệu làm bề mặt support (alternate support interface material) để có kết quả tốt nhất. Phần Base cũng nên dùng support, nhưng có thể lược bỏ phần vật liệu bề mặt nếu muốn.

File .f3d đã được cung cấp cho các bộ phận Collar, Bobbin và Actuator để bạn tùy chỉnh cho vừa vặn nhất với vỏ hộp và trục của mình. Collar nên ôm sát vào lỗ trên vỏ, không được lồi ra ngoài. Bobbin và Actuator nên lắp vào trục sao cho không bị lung lay.

Vật liệu lắp ráp:

8 x M3 Heat Set Inserts (cao 5-5.7mm)

4 x M4 Heat Set Inserts (cao 6mm)

8 x Ốc M3x16 Socket Cap

4 x Ốc M3x12 Socket Cap

4 x Ốc M4x10 Counter Sunk

1 x Vòng đệm 17id-30mmOD dày 1mm (loại cho vòng bi AXK1730 là chuẩn nhất)

Keo dán sắt (SuperGlue)

Lưu ý: Bạn có thể linh hoạt thay đổi kích thước ốc vít, hãy xem kỹ hướng dẫn chi tiết.

Linh kiện Arcade:

1 x Trục JLF Phreakmods EX Groove hoặc trục JLF thường

1 x E-Clip JLF

1 x Tấm gắn (Mounting Plate) Seimitsu MS-P50/SE/SS

1 x Grommet Samducksa/Crown dòng 300 HOẶC grommet Fanta

1 x Vòng chống bụi (Dust Washer)

1 x Núm cần gạt tùy chọn

Dụng cụ lắp ráp:

Mỏ hàn (tốt nhất là có đầu gắn heat set insert)

Một tấm kim loại phẳng

Tua vít

Tùy chọn:

Cáp 5 chân Samducksa cho dòng 303/309

Lò xo JLF

Chất bôi trơn
