Kẹp Tay / Hand Vice | Ngàm Có Thể Thay Thế

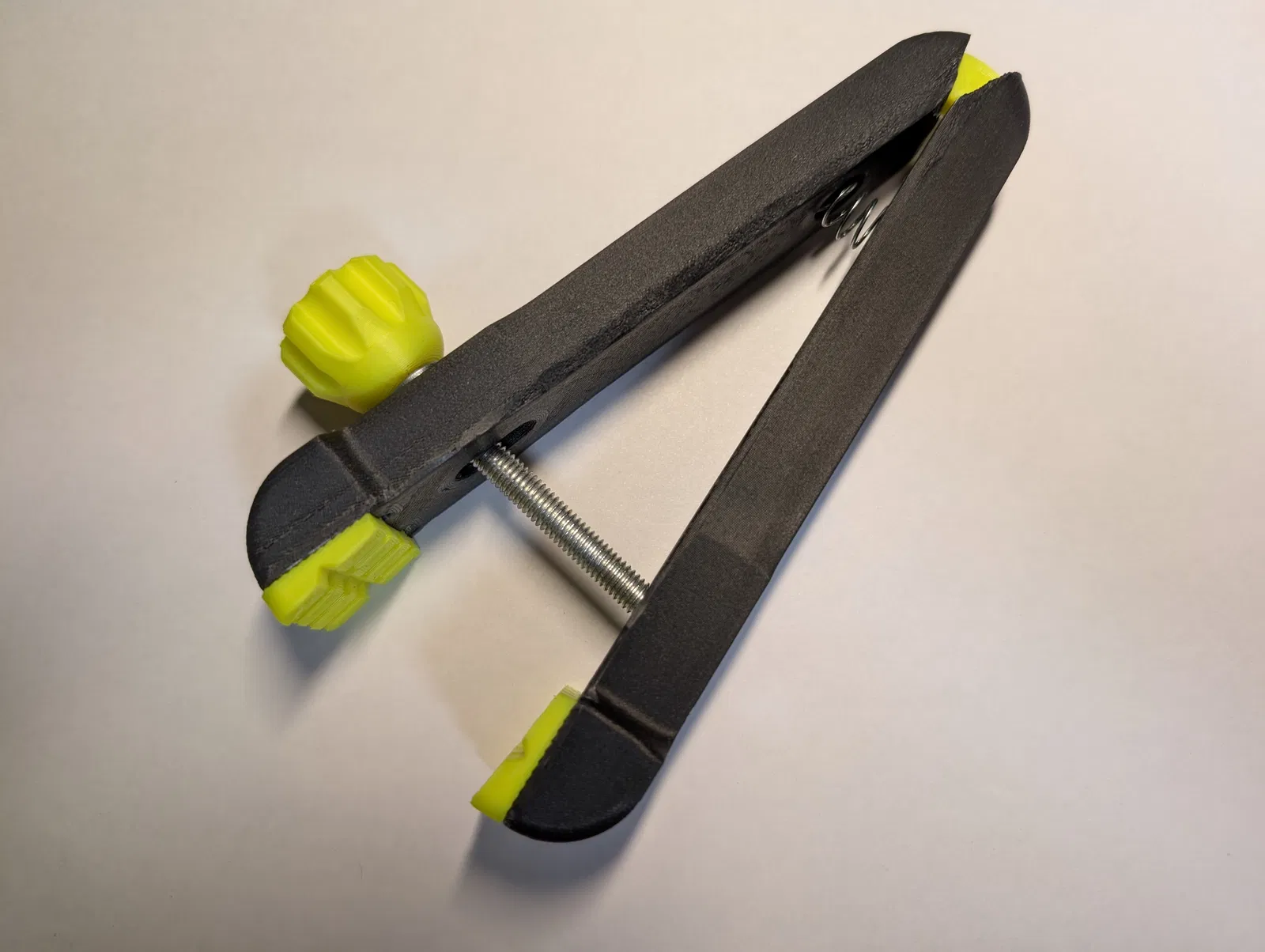

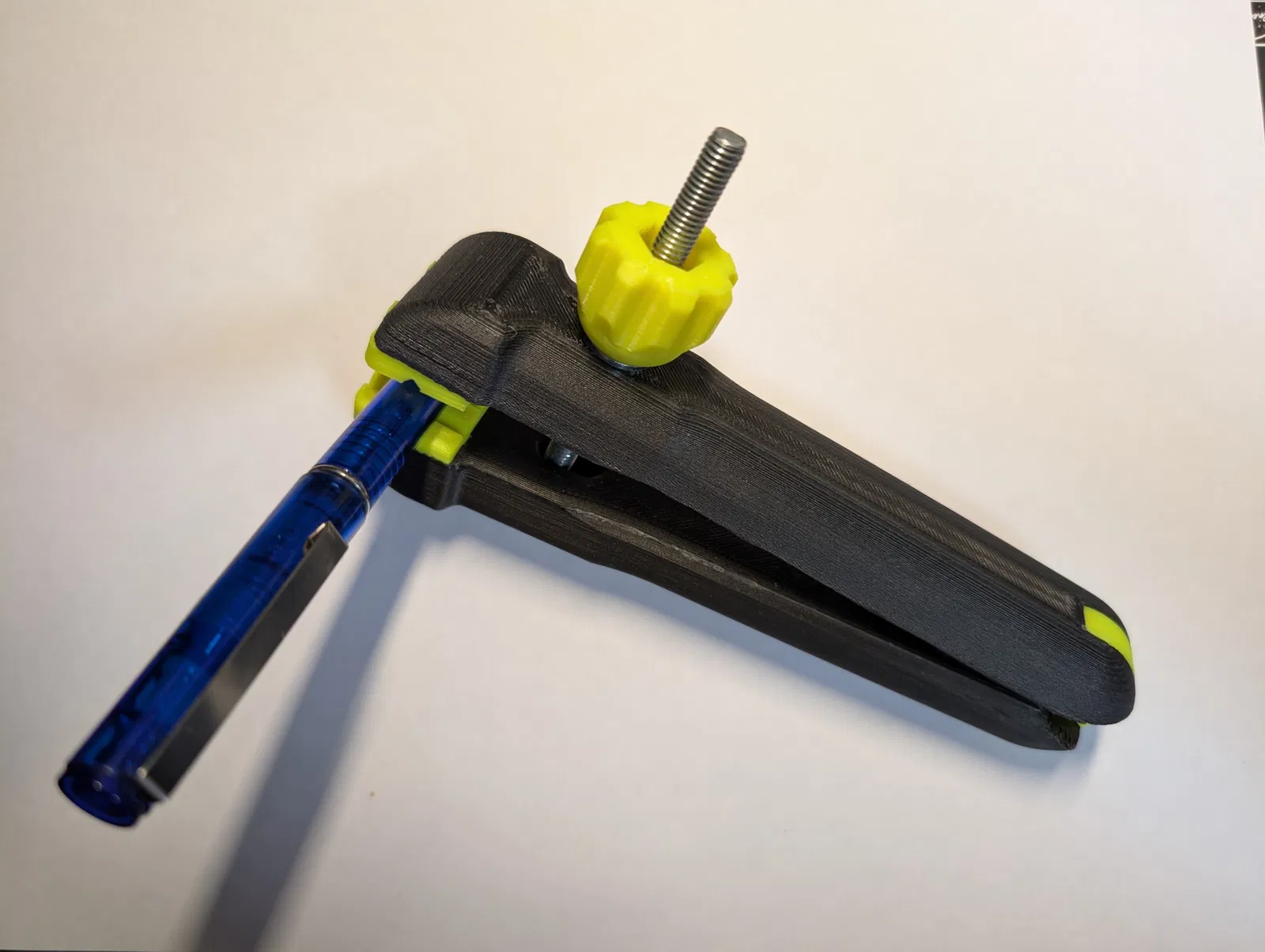

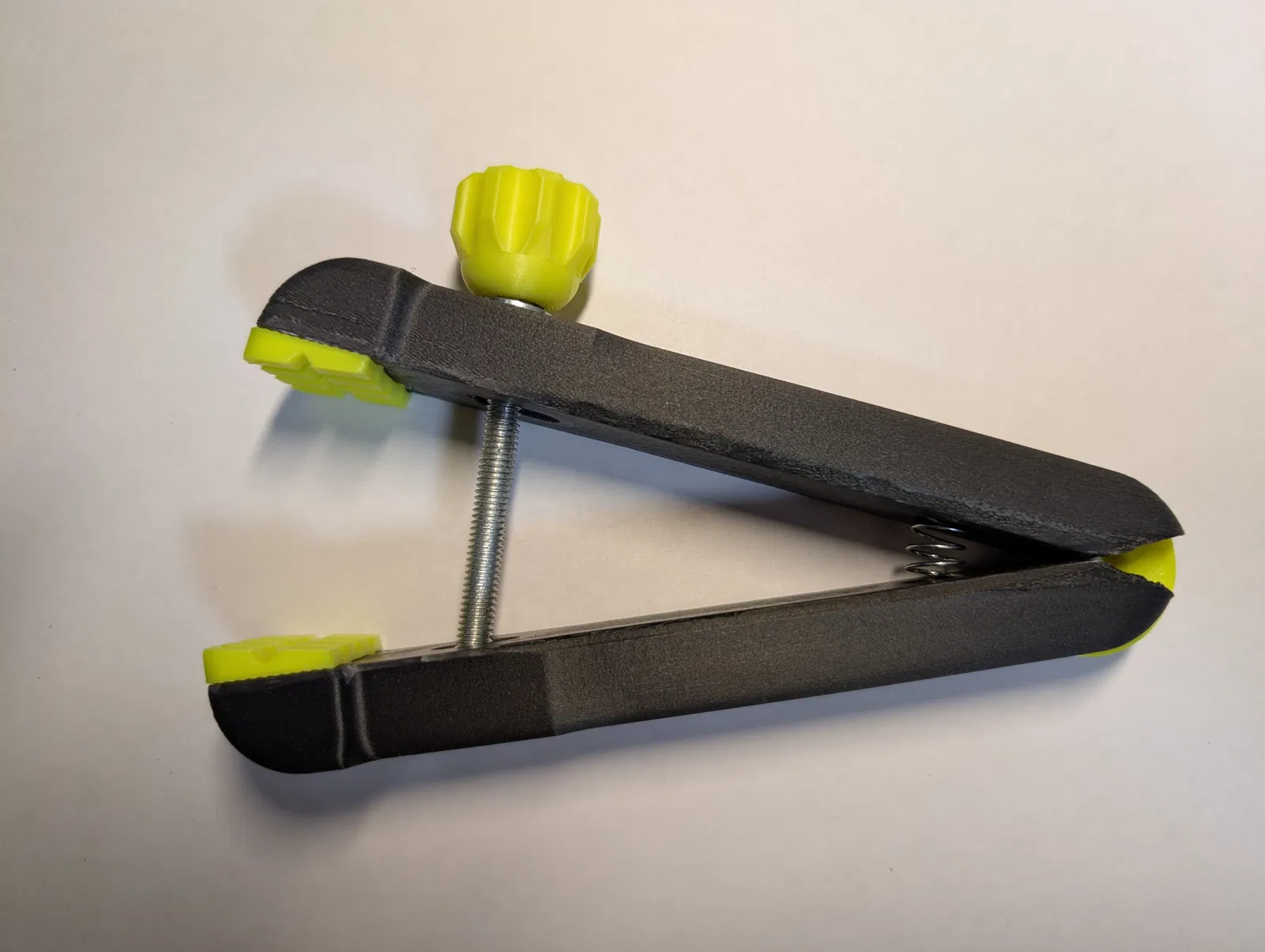

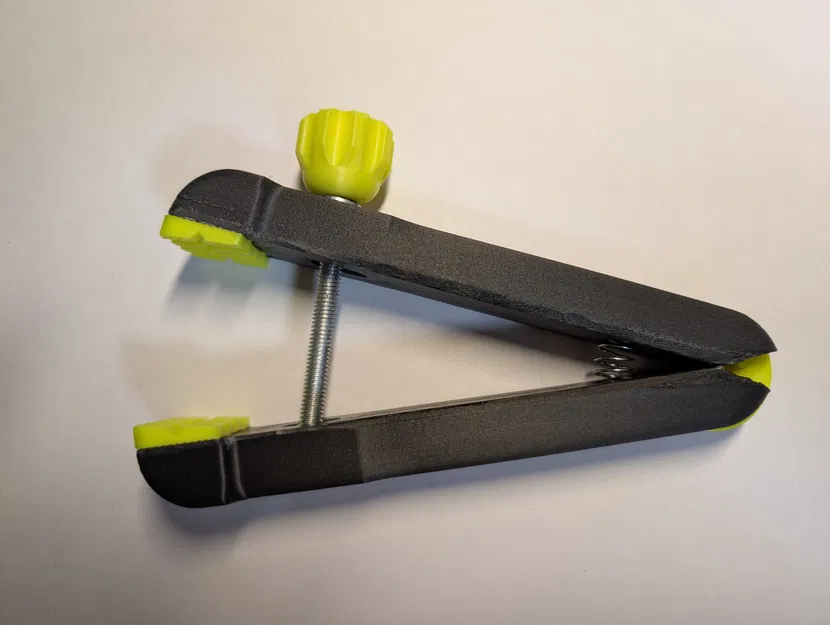

Đây là mẫu kẹp tay (hand vice) in 3D vô cùng tiện dụng với phần ngàm có thể thay thế được. Thiết kế dễ lắp ráp, dễ in và không cần dùng đến support.

Yêu cầu linh kiện:

• 1x Bu lông M6 - dài 70mm hoặc hơn (trong ảnh mình dùng loại 80mm)
• **1x Vòng đệm M6 (long đền)
• **1x Đai ốc M6 (ê-cu)
• 1x Lò xo - đường kính khoảng 9mm x dài 30mm - không bắt buộc

Hướng dẫn in:

• Chất liệu: Mình in phần tay cầm bằng ABS. Bạn cũng có thể dùng PLA hoặc PETG tùy vào mục đích sử dụng.
• Số lớp tường (Wall count): 6 lớp trở lên cho phần tay cầm.
• Số lớp trên/dưới (Top/Bottom layers): 6 lớp trở lên cho phần tay cầm.
• Infill: 20%.
• Tất cả chi tiết đều in đặt mặt phẳng xuống bàn, không cần support.

Mình in phần ngàm và khớp nối bằng PLA. Phần khớp nối không cần quá cứng, nó chỉ giữ mọi thứ lại với nhau khi bạn không kẹp đồ.

Phần tay cầm mình in bằng ABS với 6 lớp tường, nhưng nếu bạn tăng lên 8 hoặc 10 lớp thì cầm sẽ chắc chắn và đầm tay hơn nhiều, ít nhất là với nhu cầu sử dụng của mình.

Hướng dẫn lắp ráp:

• Áp hai mặt phẳng của tay cầm vào nhau rồi ấn khớp nối vào. Tùy vào thông số máy in và chất liệu mà bước này có thể hơi cứng một chút, nhưng khớp nối sẽ tự sập vào đúng vị trí.
• Đặt đai ốc vào trong núm vặn.
• Đặt vòng đệm vào giữa núm vặn và tay cầm.
• Lò xo được lắp vào hai rãnh nhỏ gần phần khớp nối. Bạn nên lắp lò xo sau khi đã cố định xong khớp nối thì sẽ dễ hơn.
