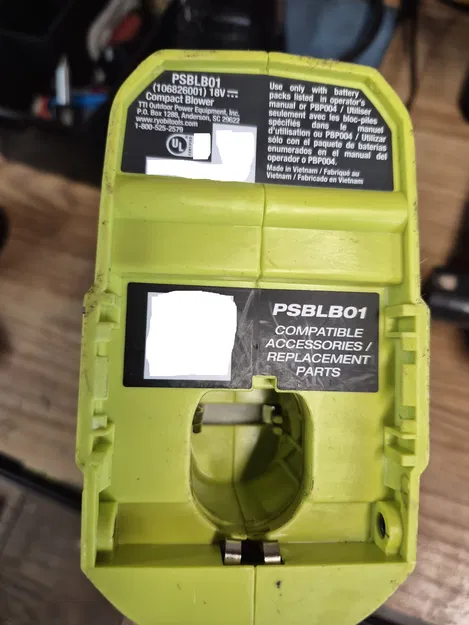

Đầu phun thu hẹp cho máy thổi Ryobi Compact (PSBLB01)

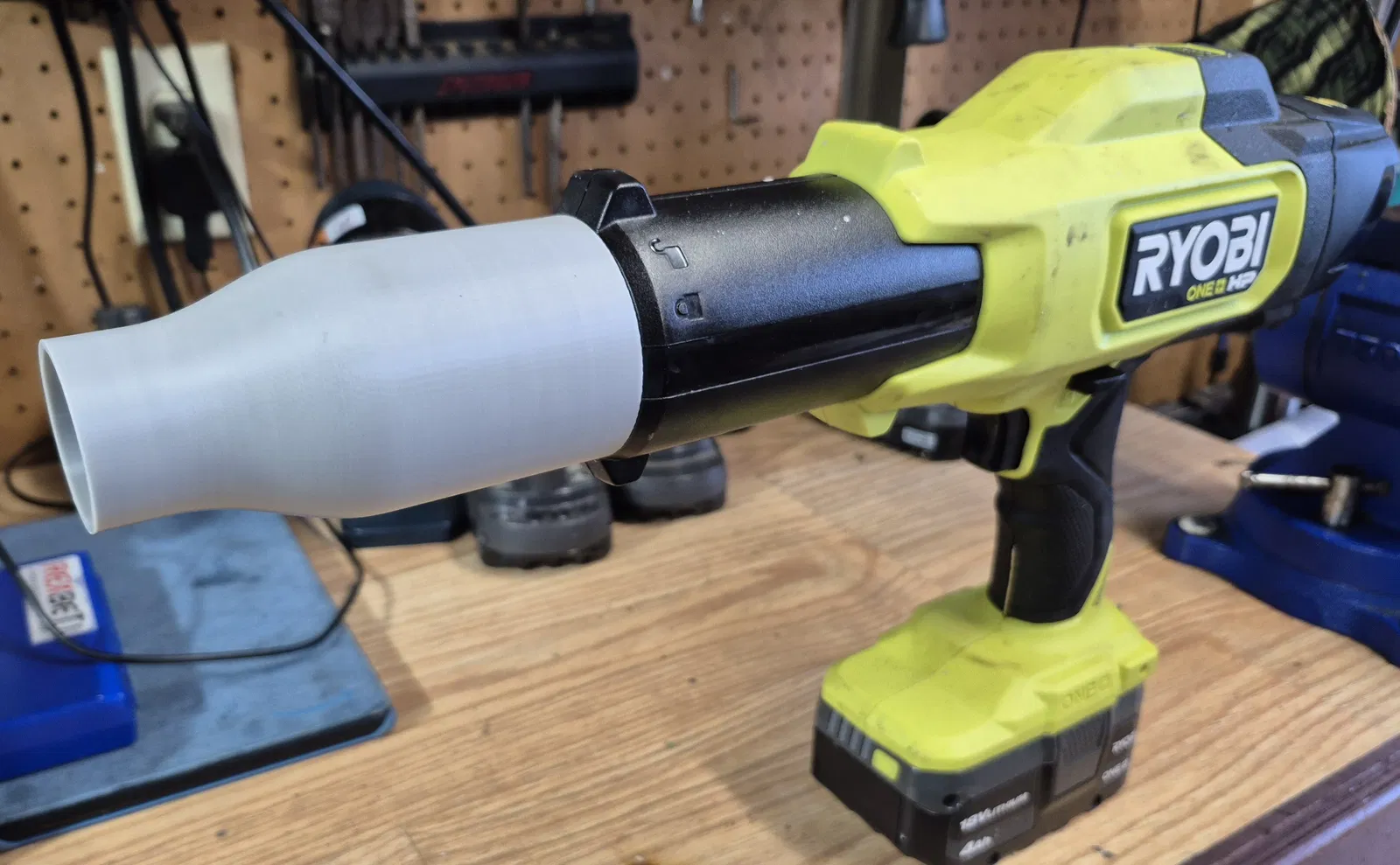

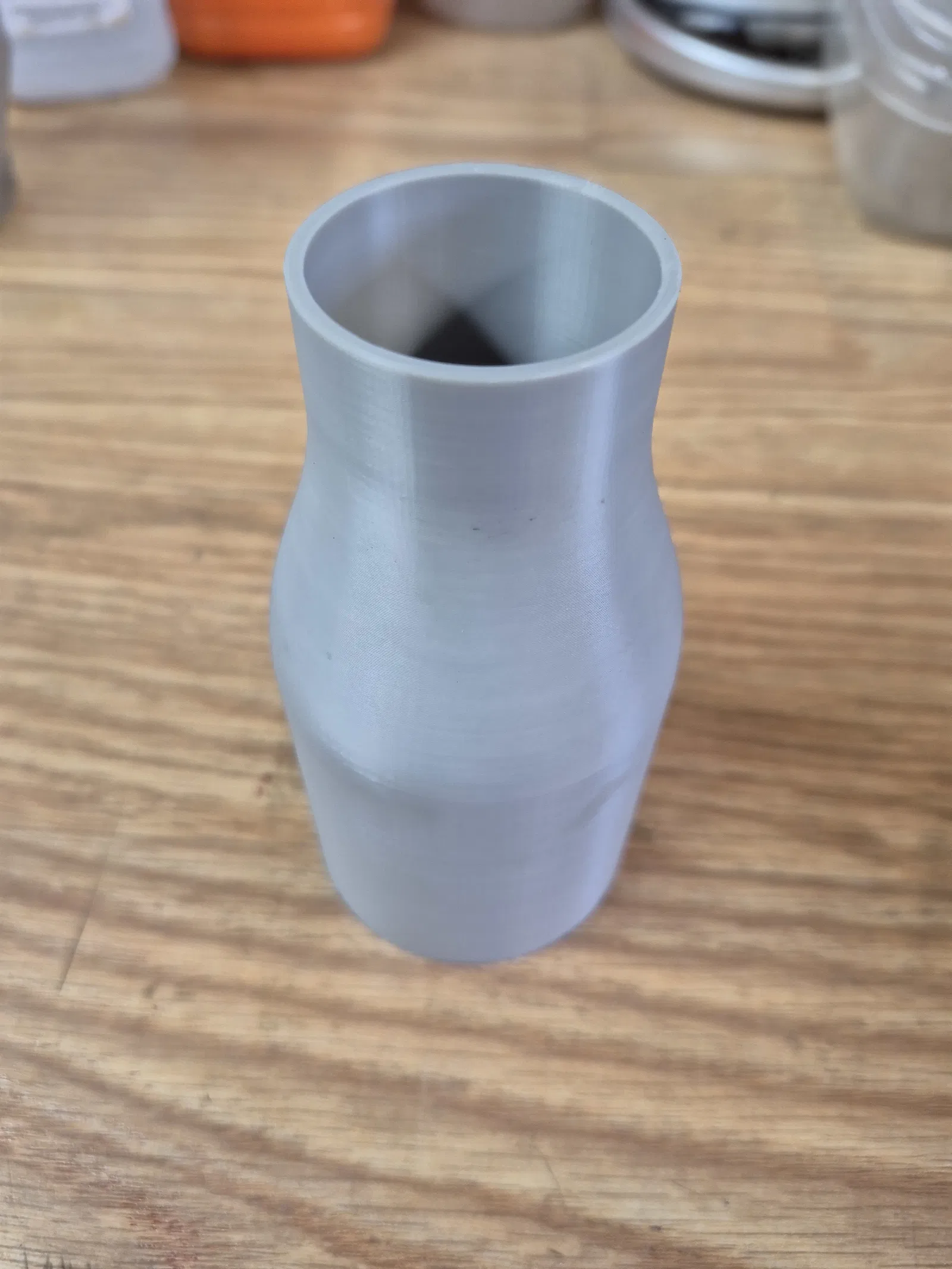

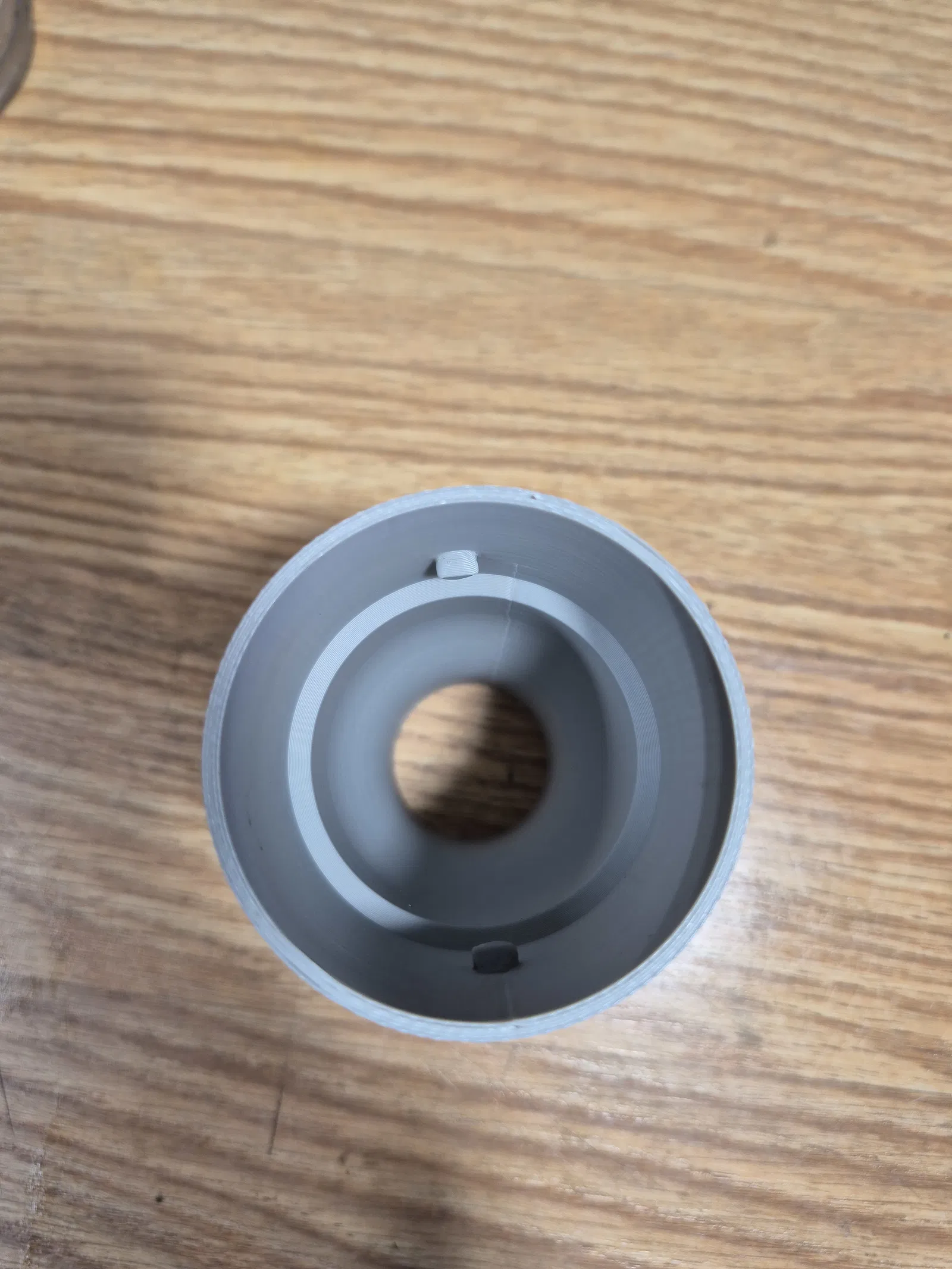

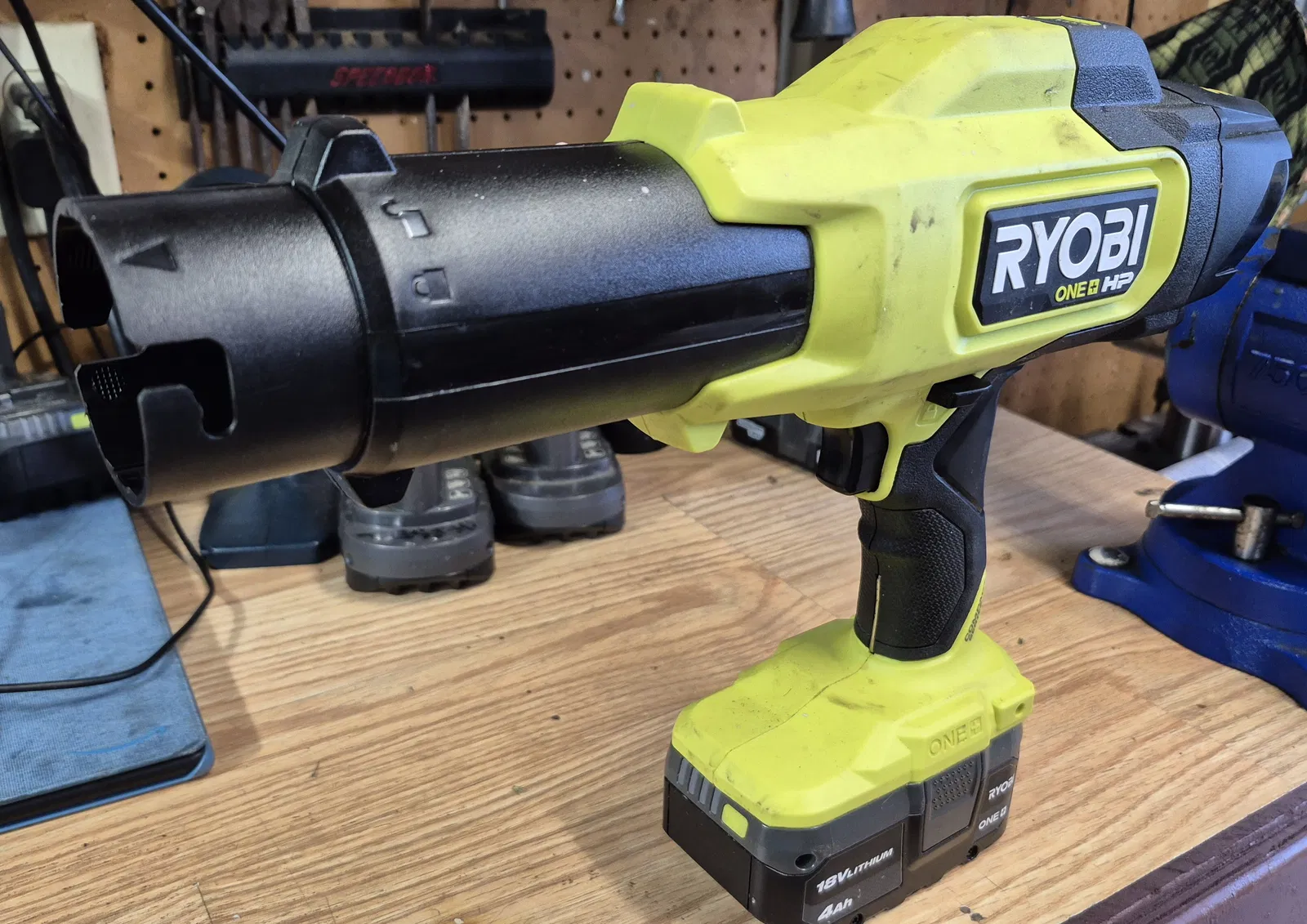

Tôi đã thiết kế một đầu phun (nozzle) thu hẹp cho máy thổi cầm tay không chổi than Ryobi (PSBLB01) với mục đích tăng tốc độ gió để thổi sạch nước khỏi vòng bi và các linh kiện xe đạp sau khi vệ sinh. Tôi đo đường kính trong của đầu ra máy thổi là khoảng 51mm, nên tôi đã thu nhỏ xuống còn 36mm để đạt mức giảm diện tích tiết diện khoảng 50%. Theo kinh nghiệm thông thường, các loại quạt thổi hướng trục có thể chịu được mức giảm tiết diện này so với kích thước gốc mà không bị sụt giảm lưu lượng quá đáng kể. Tôi cũng không chắc thiết kế của mình hiệu quả đến mức nào trên mẫu máy này, có lẽ tôi đã hơi quá tay và đáng lẽ nên giảm diện tích xuống khoảng 40% thôi. Máy của tôi đi kèm sẵn một đầu thổi có đường kính khoảng 48mm, nhưng tôi muốn thử thiết kế một cái nhỏ hơn để tăng tốc độ gió và tập trung luồng khí mạnh hơn cho các chi tiết nhỏ. Tôi in bằng nhựa ABS vì sẵn có và không quan trọng màu sắc. Tôi dùng thiết lập mặc định của Orca Slicer và bạn hoàn toàn có thể in mà không cần support. Bạn có thể thử in bằng PLA, nhưng hãy lưu ý là nhiệt độ từ động cơ và ma sát không khí có thể làm chảy nhựa PLA nếu bạn chạy máy liên tục trong thời gian dài.
