KlickyKlacky/BoxTurtle Magnetic Door Latches - Bản Remix sử dụng đai ốc M3

Khi sử dụng bản gốc, mình gặp một vài vấn đề:

• Các lỗ heatset được đặt theo hướng kéo ra ngoài (pull-out orientation), điều này không lý tưởng, đặc biệt là khi dùng máy vặn vít tự động.
• Độ phẳng của nam châm cuối cùng rất nhạy với vị trí đặt heatset - nếu heatset không hoàn toàn bằng phẳng thì nam châm sẽ bị nghiêng rõ rệt.
• Việc thay đổi heatset để thử các kích thước khác nhau tốn quá nhiều công sức.
• Hướng in ban đầu là thẳng đứng, dẫn đến việc đôi khi bị nứt khi siết vào thanh 2020 bằng máy vặn vít.
• Khe hở của các cánh nhỏ quá sát, khiến ngay cả đầu ngắn của đai ốc roll-in cũng va vào lỗ gắn heatset.

Vì vậy, đây là những thay đổi:

• Chuyển sang dùng đai ốc M3. Các đai ốc này sẽ tự kéo vào và tự căn chỉnh, các rãnh chèn cũng được che khuất khi đã lắp đặt xong. Chúng trượt ra vào rất mượt mà.

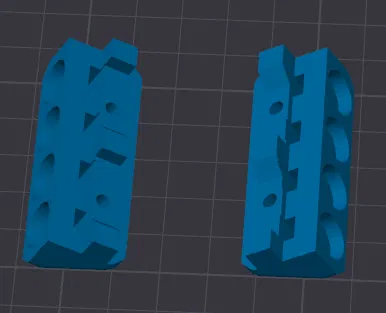

• Thiết kế để in không cần support ở mặt rộng. Điều này giúp cải thiện độ bền nén tốt hơn một chút ở hai chiều quan trọng, thay vì chỉ chắc chắn cho nam châm nhưng lại yếu ở phần gắn kết.
• Các cánh căn chỉnh được điều chỉnh lại một chút để vừa với đai ốc M3 roll-in.
• Lỗ nam châm được tăng độ sâu lên 3.2mm, theo đúng kích thước đo được của mình.
• Thêm các cánh ở mặt sau để thiết bị siết chặt vào thanh 2020 thay vì bị nghiêng về phía sau.

BOM, cho mỗi bộ (Bạn sẽ cần 2 bộ để tạo thành một hệ thống liên kết, và thường là hai hệ thống cho mỗi cửa. Tổng cộng là 4 bộ):

• 4 nam châm chìm (countersunk) 10x3mm.
• 4 đai ốc M3.
• 4 ốc M3 FHCS.
• 2 ốc M3x10 SHCS.
• 2 đai ốc M3 Roll-in hoặc M3 T-nut.

Kích thước được thiết kế dành cho nhựa ABS mà không cần điều chỉnh độ co (shrink adjustment). Nếu bạn có chỉnh thì cũng không sao, chỉ là phần cứng sẽ chặt hơn một chút.
