Ngàm gắn EBB36 Gen2 cho Voron V0, Dragonburner và Sherpa Mini
Ngàm gắn PCB cho Voron V0 dùng Dragonburner và Sherpa Mini, thiết kế chắc chắn với 4 ốc bắt để chịu lực tốt hơn. Bao gồm cả nắp đậy thẩm mỹ và hướng dẫn in chi tiết cho các miếng đệm đi kèm.
Mô tả
Mô tả

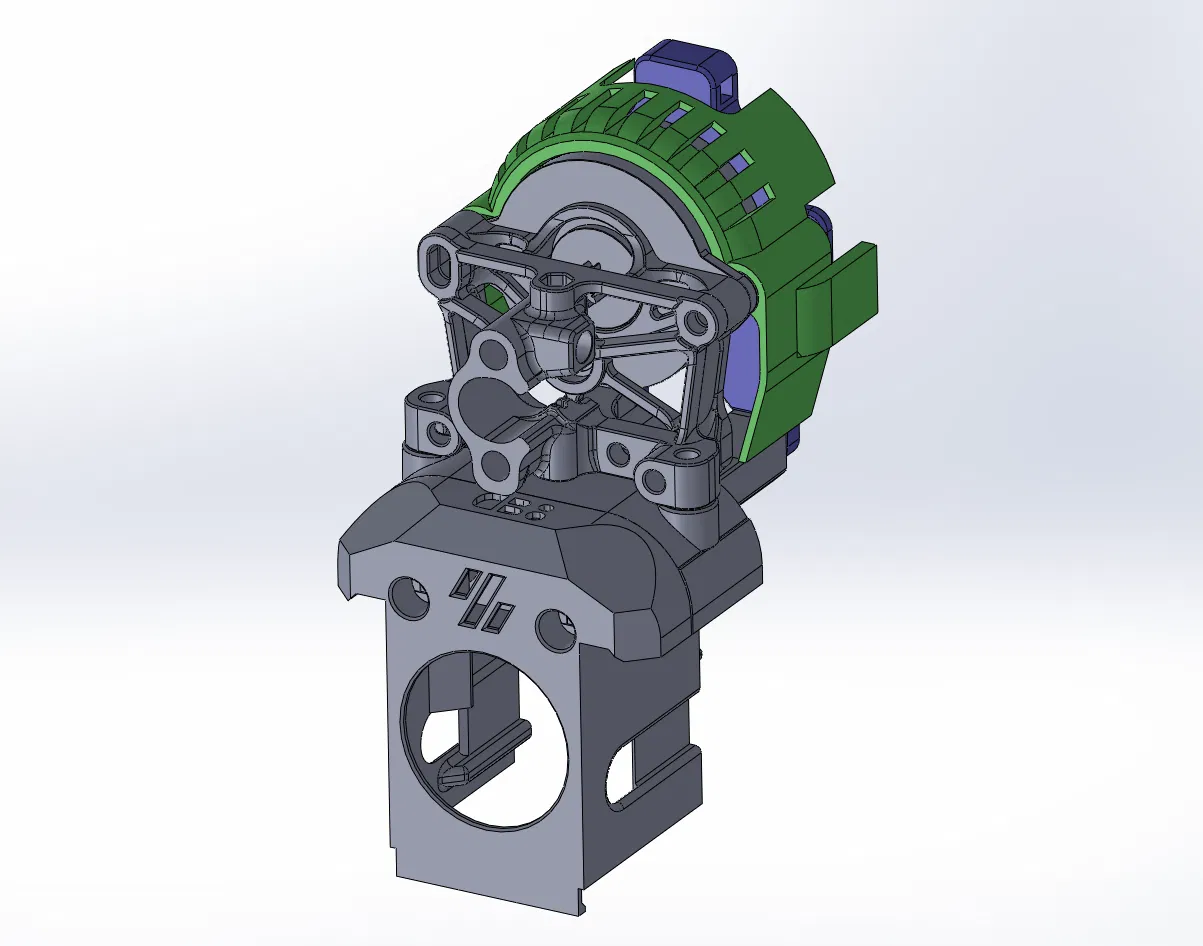

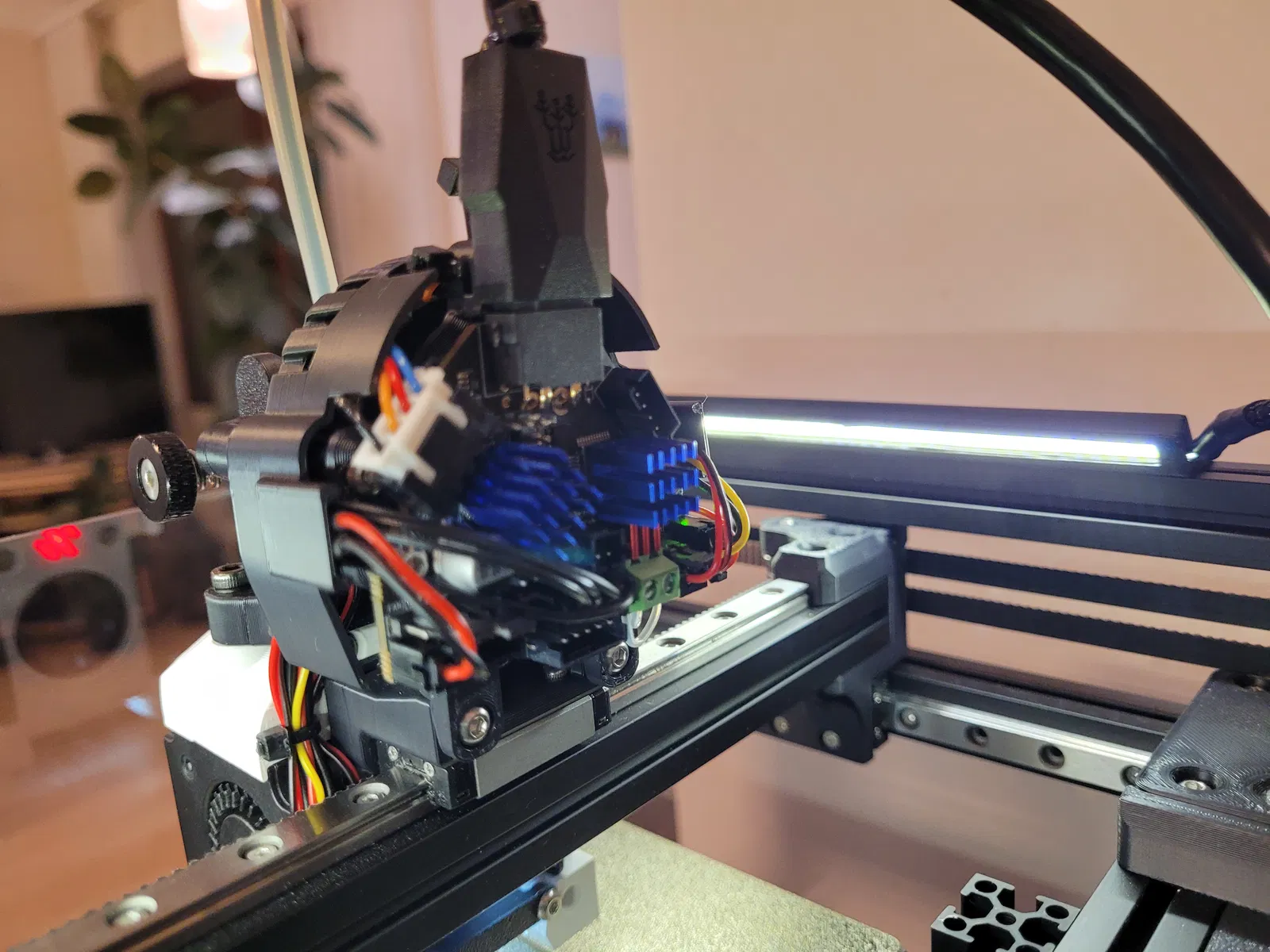

Vì không tìm thấy mẫu ngàm EBB36 Gen2 nào cho Voron v0 kết hợp với Dragonburner và Sherpa Mini mà bắt được đủ 4 ốc, nên mình đã tự thiết kế một cái. Mình không muốn chỉ dùng 2 ốc để giữ PCB trong khi nó phải chịu lực căng từ dây cáp umbilical cứng.

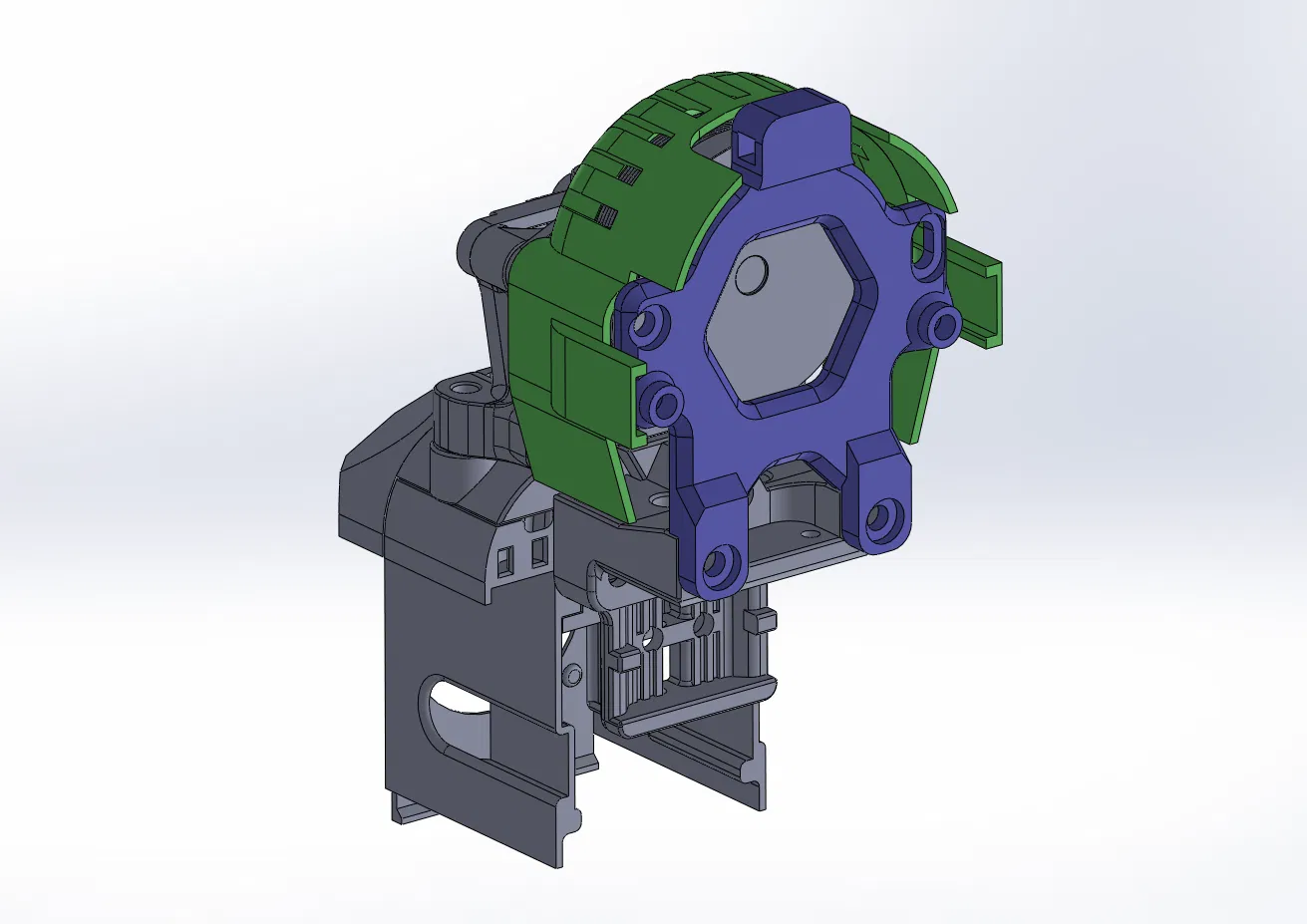

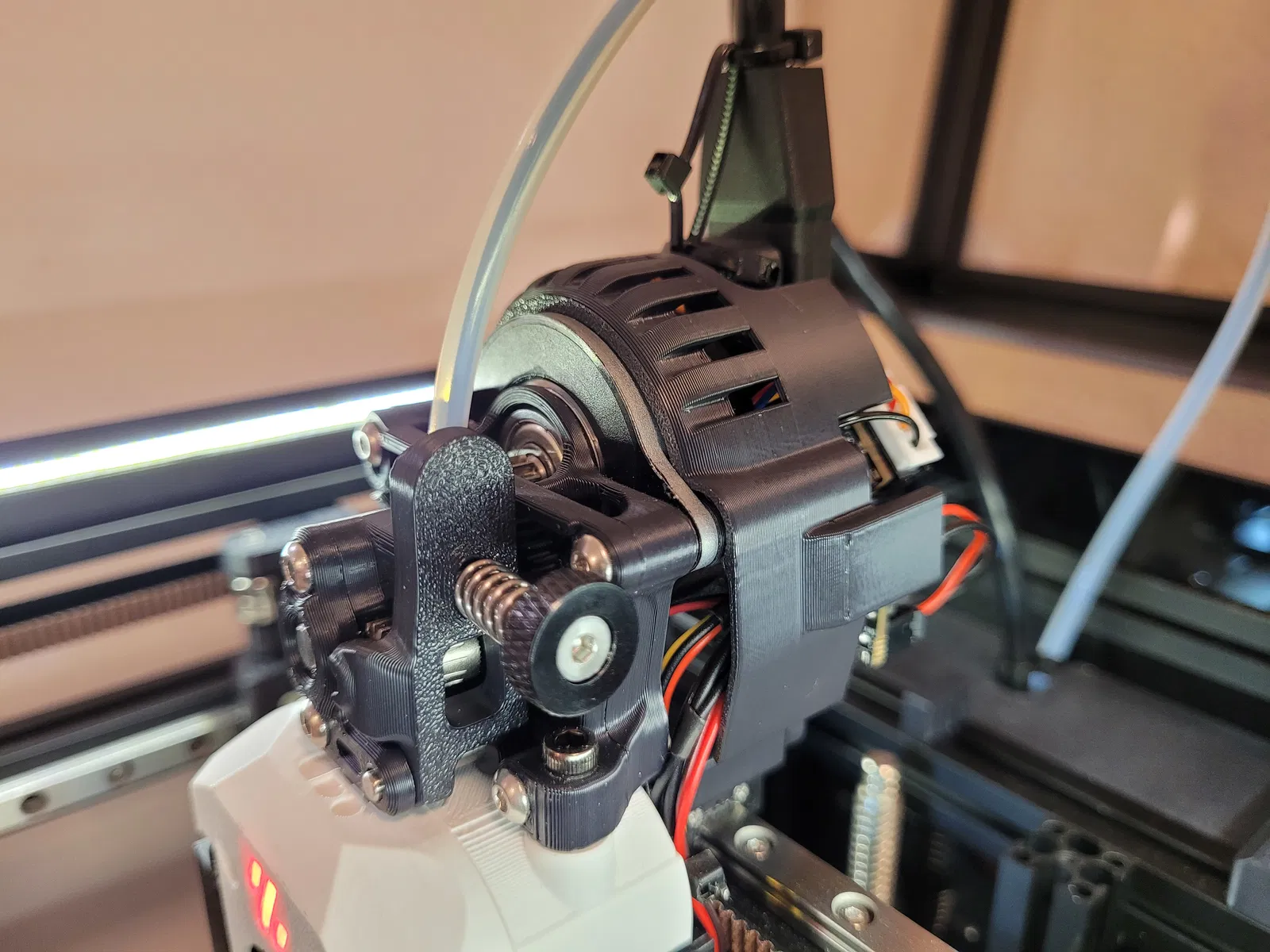

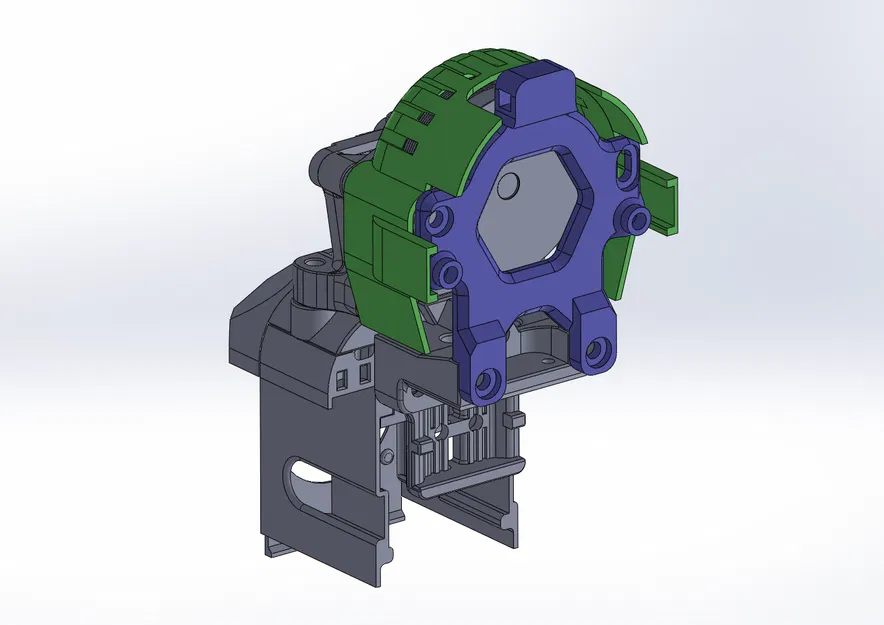

Mình cũng đã thêm vào một nắp đậy dạng gài cho Sherpa Mini để nhìn thẩm mỹ hơn. Đó là lý do tại sao cần các miếng đệm (spacer) có đường kính lớn hơn bình thường. Mình cũng đã tự làm các miếng đệm cứng cáp hơn.
Linh kiện cần thiết (BOM)
Bạn sẽ cần 2 miếng đệm in đi kèm nếu muốn dùng nắp đậy, vì chúng có đường kính lớn hơn loại thường. Tổng cộng bạn cần 6 heat insert chuẩn Voron: 4 cho miếng đệm và 2 cho ngàm gắn EBB36. Hai cái sau dùng để bắt PCB vào.
Hướng dẫn in

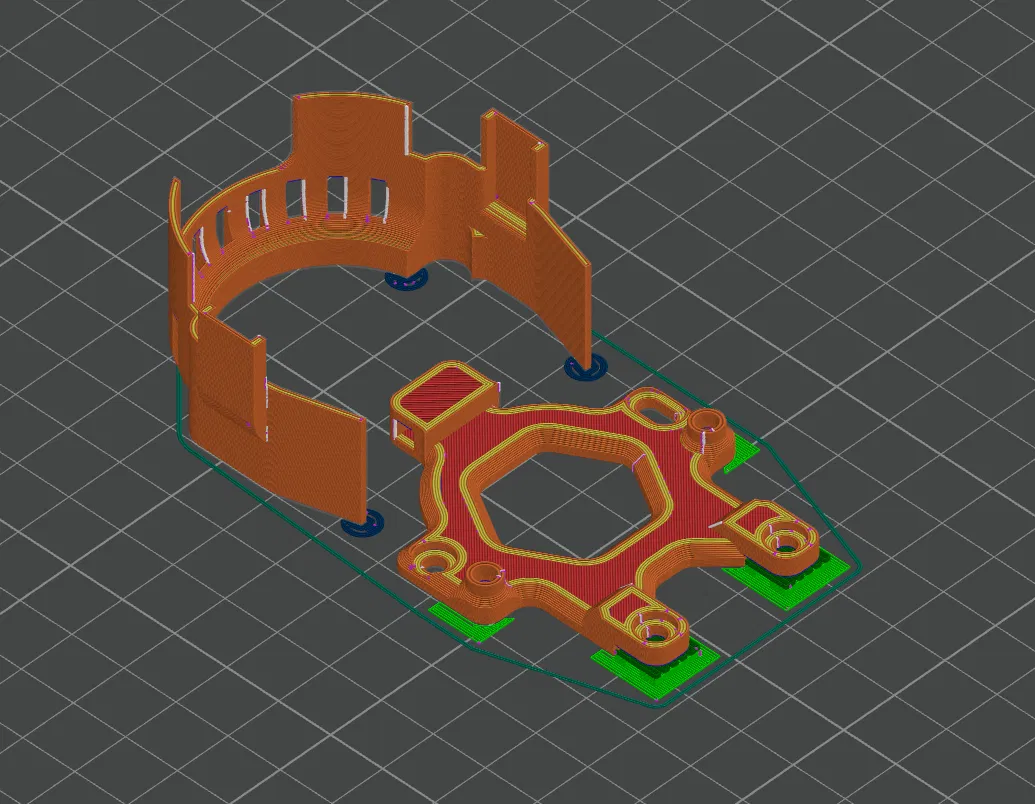

Vui lòng xoay các chi tiết theo hướng phù hợp, sử dụng support cho ngàm EBB36 và thêm mouse ears cho phần nắp đậy như hướng dẫn trong hình ảnh.
Giấy phép
File mô hình
