Bộ Gắn Tản Nhiệt AIO 360 Miệng Loe Gắn Ngoài (PC 360 AIO External Bell Mouth Inlet)

Các thùng máy PC ba khoang là một cải tiến thông minh cho hệ thống tản nhiệt. Tại sao phải thổi luồng khí nóng qua linh kiện cần làm mát trong khi không khí mát mẻ ở ngay cạnh bên? Mẫu thiết kế này được lấy cảm hứng từ Corsair AIR 5400 với luồng gió riêng biệt cho tản nhiệt AIO 360, nhưng bạn không cần phải tốn 200 đô cho một cái thùng máy khổng lồ. Thiết kế này dành cho Thermalright Aqua Elite V6 360, nhưng lỗ bắt ốc khá phổ thông nên có thể dùng tốt cho bất kỳ tản nhiệt AIO 360 hoặc 240 nào.

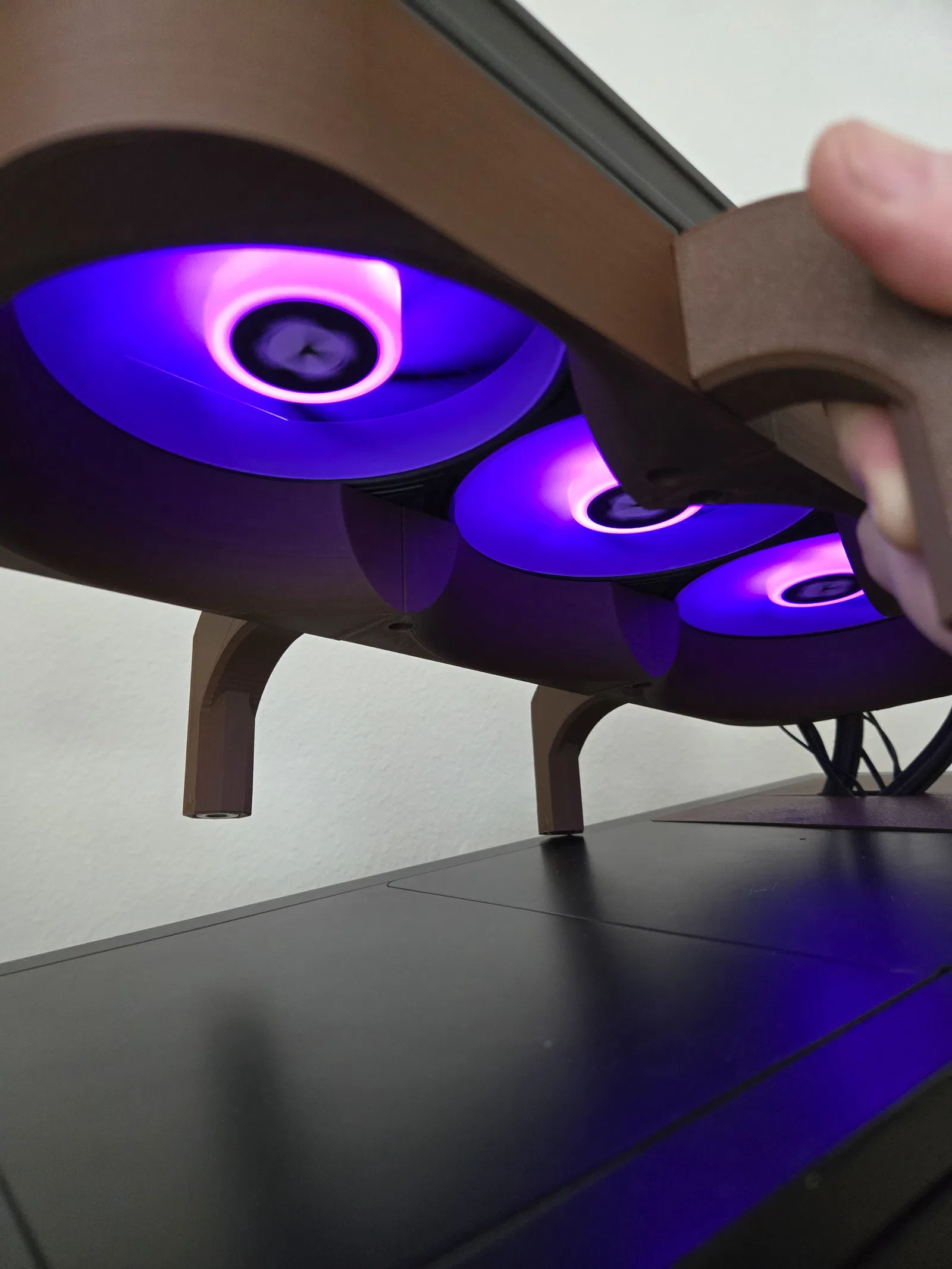

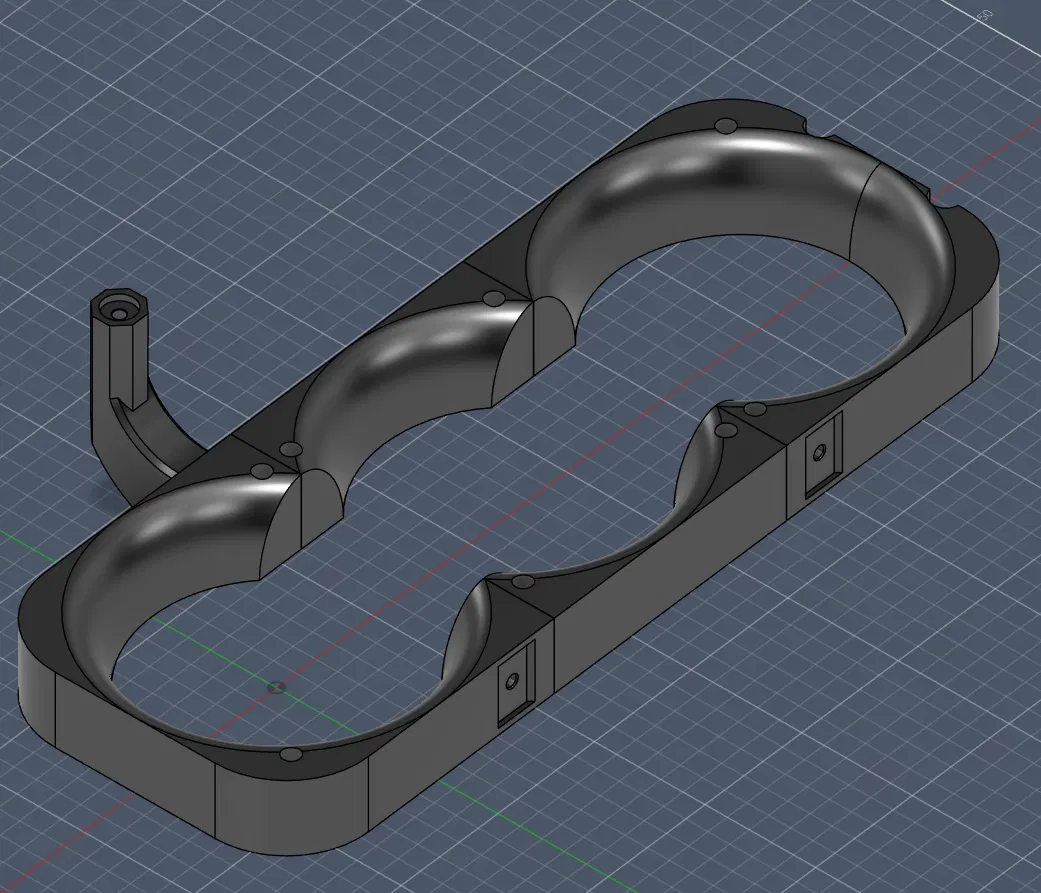

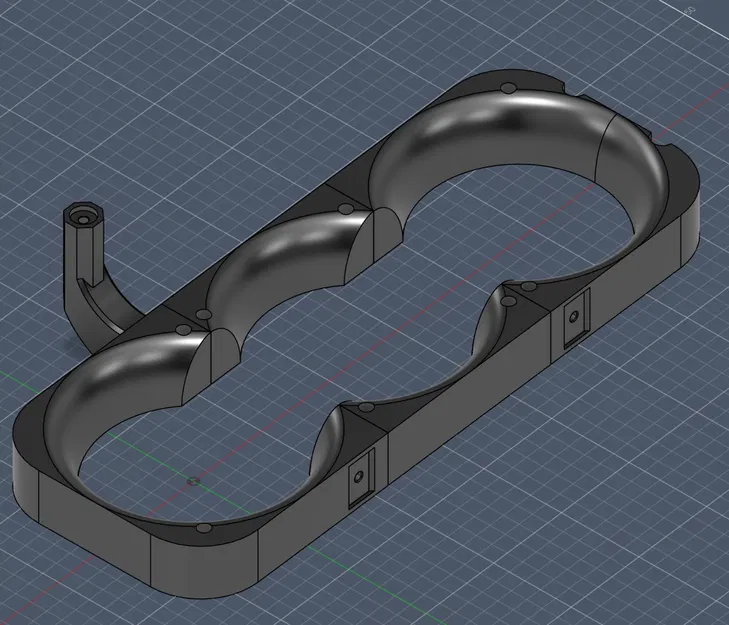

Thiết kế miệng loe (bell mouth) giúp tạo dòng chảy tầng vào quạt tốt hơn, giúp quạt chạy êm hơn và đẩy được nhiều gió hơn. Tôi không chắc chắn hoàn toàn về điều đó nhưng dù sao tôi cũng cần gắn thêm chân đế. Phần miệng loe mở rộng 15% bán kính quạt hướng ra ngoài và 30% bán kính hướng lên trên.

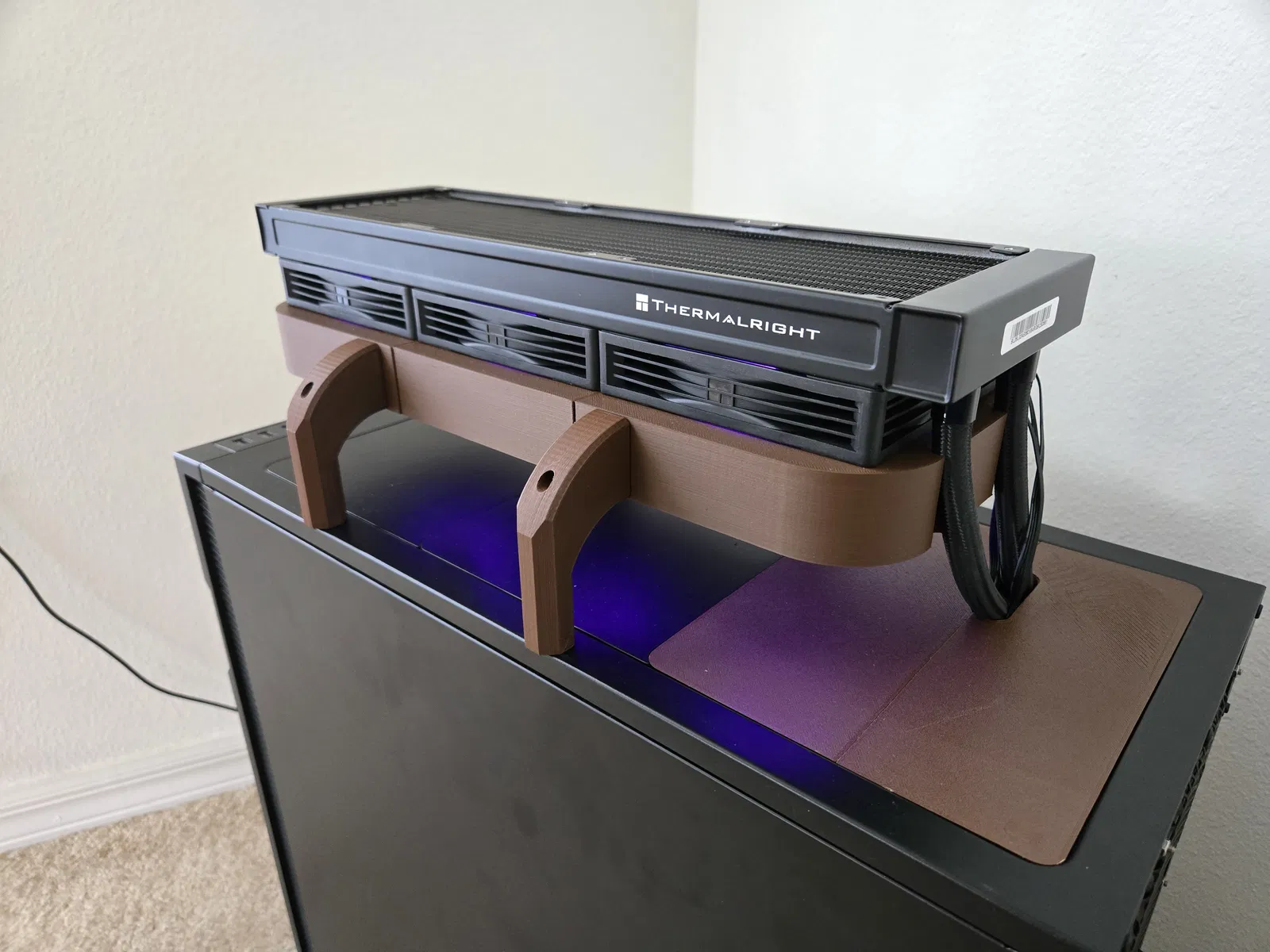

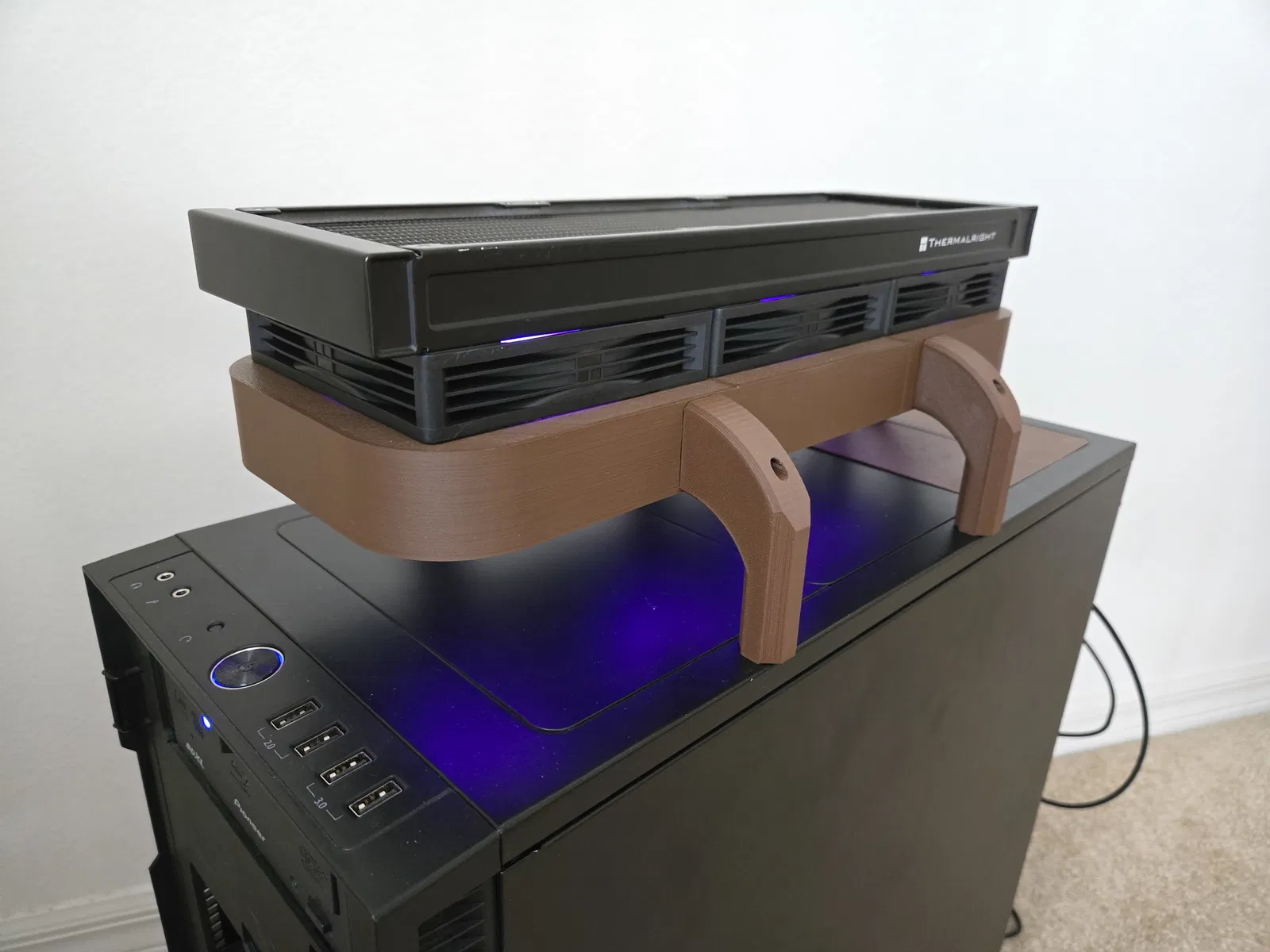

Hiện tại, bộ tản nhiệt đang nằm trên chiếc Fractal Design Define R5 đã phục vụ tôi được 9 năm rồi 🫡. Thùng máy này tuy hỗ trợ tản AIO 360 ở phía trên nhưng vì tôi còn ổ đĩa cứng lắp ở đó nên không gian rất chật chội, đó là lý do tôi làm ra cái này. Tôi đã phải cắt một lỗ trên lưới tản nhiệt phía trên vừa với kích thước máy bơm để lắp qua. Bộ tản nhiệt được cố định bằng nam châm trên nóc máy để tránh bị xê dịch, chắc chắn đến mức gần như có thể nhấc cả thùng máy lên bằng bộ phận này.

Phần cứng cần thiết (hoặc bạn có thể dán chân đế/nam châm trực tiếp)

• 4x ốc M3-8mm đầu tròn hoặc đầu chìm để gắn chân (dùng loại 10mm cũng được)
• 4x ốc M3-6mm đầu bằng để gắn nam châm (dùng loại 10mm chắc vẫn ổn)
• 8x ren cấy M3 (threaded inserts) kích thước 5mm x 5mm. Loại rẻ tiền là được, không cần loại quá xịn đâu
• 4x nam châm tròn 1/2" x 1/8" (12.5mm x 3mm) có lỗ bắt vít. Xin lỗi vì đơn vị đo hơi củ chuối. Nếu dùng nam châm hệ mét, bạn có thể cần thêm miếng đệm 0.25mm bên dưới
