Ngàm đỡ động cơ NEMA 23 có khe tiếp cận coupler cho máy CNC

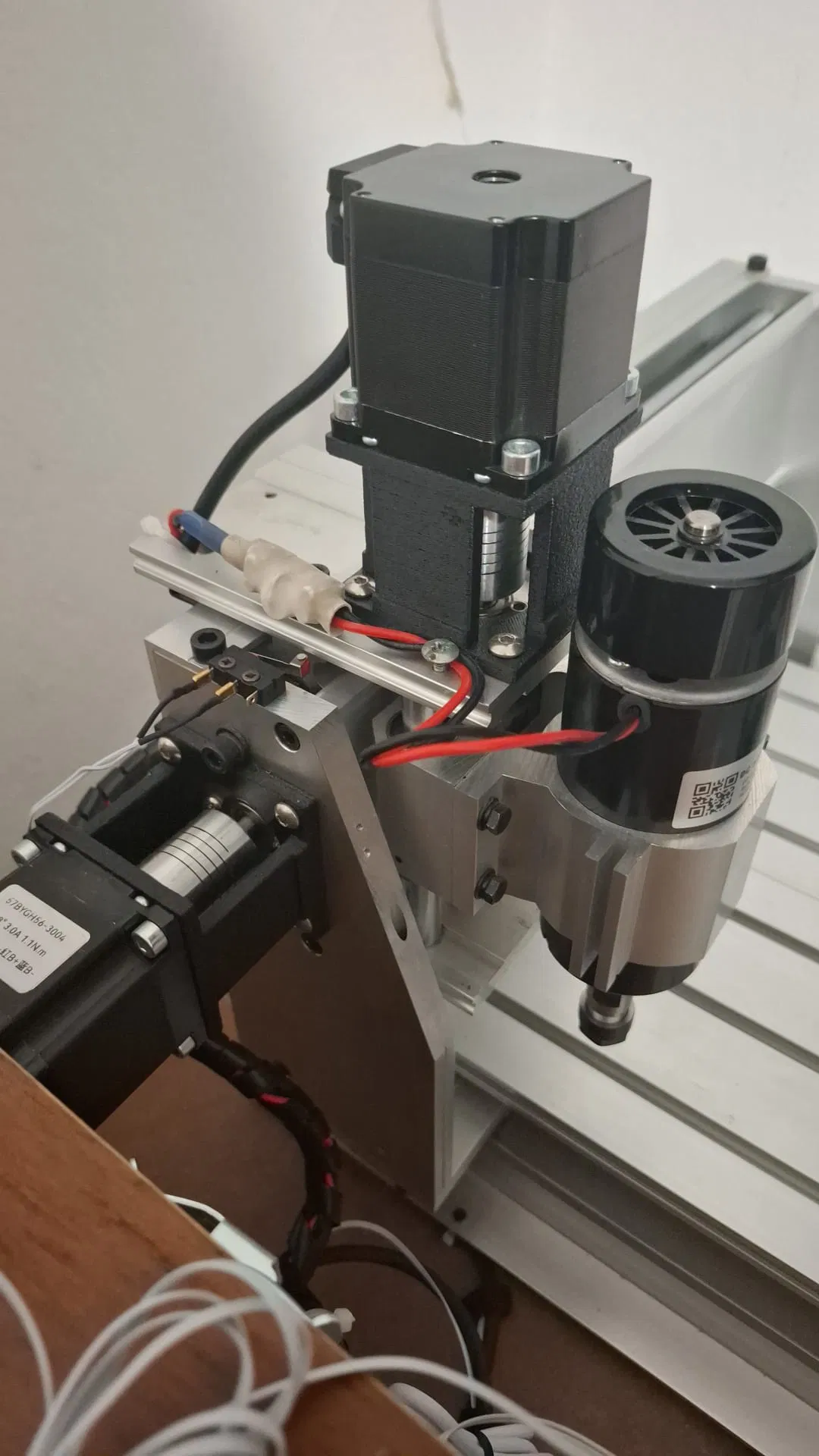

Ngàm đỡ động cơ NEMA 23 với khe tiếp cận trục linh hoạt

Nếu anh em đang tự lắp ráp máy CNC để bàn hoặc máy in 3D khổ lớn mà dùng động cơ bước NEMA 23 thì cái ngàm (mount) này chính là thứ anh em đang tìm kiếm. Thiết kế này đặc biệt hữu dụng vì nó có khe hở bên hông, giúp anh em dễ dàng thao tác, kiểm tra hoặc siết chặt khớp nối (coupler) giữa trục động cơ và trục vít mà không cần phải tháo rời toàn bộ cụm động cơ ra khỏi khung máy. Đây là một giải pháp nâng cấp cực kỳ thông minh, tiết kiệm thời gian đáng kể mỗi khi cần bảo trì hoặc căn chỉnh lại độ đồng tâm của máy.

Được thiết kế hướng đến sự tiện lợi trong quá trình vận hành, phần giá đỡ này giữ cho động cơ NEMA 23 của anh em luôn vững chãi, hạn chế tối đa rung lắc khi máy đang chạy ở tốc độ cao. Anh em cũng có thể dễ dàng tiếp cận các vít siết trục ngay khi đang lắp đặt, giúp giảm bớt sự khó chịu so với các loại ngàm kín mít kiểu cũ. Với anh em làm cơ khí tại gia, việc bảo trì thường xuyên là cực kỳ quan trọng, và cái ngàm có khe hở bên hông này sẽ làm cho công việc đó nhẹ nhàng hơn bao giờ hết.

Các đặc điểm kỹ thuật và lưu ý khi anh em in 3D mô hình này:

• Thiết kế tối ưu: Có khe hở bên hông cho phép can thiệp trực tiếp vào khớp nối trục (coupler) mà không cần tháo ngàm.
• Độ bền cao: Khuyến khích anh em sử dụng nhựa PETG, ASA hoặc ABS để chịu được nhiệt độ và áp lực cơ học tốt hơn so với nhựa PLA thông thường.
• Cấu trúc chịu lực: Nên thiết lập infill tối thiểu từ 30% trở lên để đảm bảo độ cứng cáp, chịu được momen xoắn của động cơ NEMA 23 mà không bị biến dạng.
• Tăng độ dày thành (wall lines): Anh em nên đặt ít nhất 4-5 lớp vỏ (perimeters) để tăng độ vững chãi cho các vị trí bắt vít.
• Lưu ý in ấn: Nên sử dụng hỗ trợ (support) tại các vị trí lỗ bắt vít để đảm bảo độ chính xác cao nhất khi lắp đặt vào khung máy CNC.
• Ứng dụng thực tế: Phù hợp nhất cho các dòng máy CNC để bàn, máy khắc laser công nghiệp nhỏ hoặc các hệ thống trục dẫn động tùy chỉnh cần sự linh hoạt khi bảo trì.

Việc lựa chọn một ngàm đỡ chất lượng không chỉ giúp máy CNC của anh em vận hành êm ái hơn mà còn kéo dài tuổi thọ cho các linh kiện bên trong. Đừng quên kiểm tra kỹ các thông số lắp đặt của máy để khớp nối giữa các chi tiết được khít nhất có thể nhé.
