Bộ chuyển đổi ngàm VESA 75 sang 100
Mô hình giúp chuyển đổi từ ngàm VESA 75 sang VESA 100 một cách nhanh chóng. Thiết kế có sẵn hốc để lắp ốc M4, rất tiện lợi khi sử dụng cùng các tay đỡ màn hình thông dụng.
Mô tả

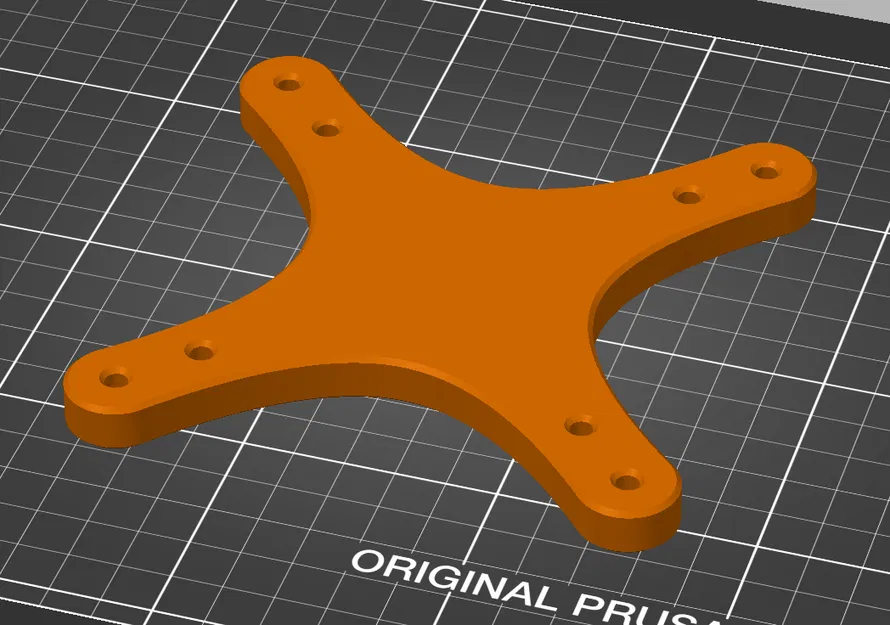

Đây là mẫu thiết kế nhanh gọn để giúp bạn lắp màn hình VESA 75 vào tay đỡ VESA 100. Thiết kế đã bao gồm hốc để nhét ốc M4 vào.
Phần cứng cần chuẩn bị thêm:
- x4 Ốc M4
- x4 Bu lông M4 (chiều dài từ 10 đến 14 mm)
- x4 Bu lông M4 (tốt nhất là dùng loại đi kèm với tay đỡ màn hình của bạn, nếu không thì bất kỳ loại nào dài trên 20mm đều dùng được)
Hãy tạm dừng in ở khoảng 6.8mm (có thể thay đổi tùy theo chiều cao lớp in của bạn) để chèn các ốc M4 vào. Các ốc này sẽ khít chặt, nên hãy đảm bảo chúng được nhấn xuống tận cùng để tránh lỗi khi in nhé.
Hướng đặt mô hình như mình tải lên là ổn, tuy nhiên để chịu lực tốt hơn thì bạn nên xoay 90° trên trục X hoặc Y. Mình có đính kèm file STP để các bạn dễ dàng chỉnh sửa cho phù hợp với nhu cầu riêng. Cứ thoải mái phóng to/thu nhỏ, làm mỏng đi, làm phẳng một mặt, hay bất cứ gì bạn cần.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
