Module Eptaora - Màn hình 7 đoạn cơ học tự in 3D
Khám phá module Eptaora, một thiết kế màn hình 7 đoạn cơ học độc đáo có thể kết nối nhiều module để tạo thành đồng hồ lớn. Dự án DIY thú vị này cho phép bạn tự in 3D và lắp ráp hoàn chỉnh một hệ thống hiển thị cơ khí đầy ấn tượng.
Mô tả

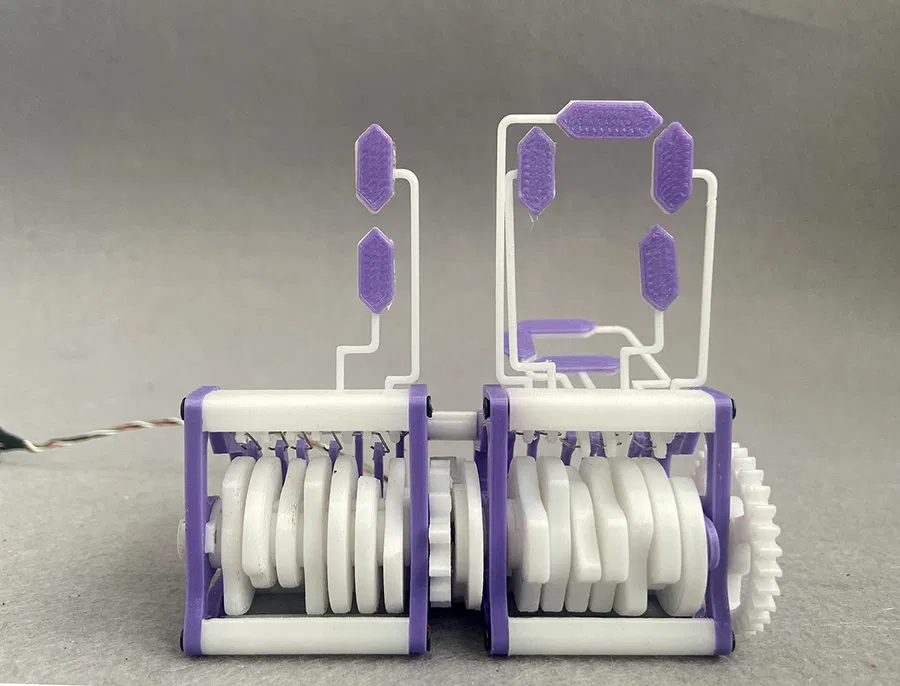

Đây là một module đơn lẻ hoặc toàn bộ chiếc đồng hồ mà mình đã thiết kế. Module này có thể dùng độc lập như một màn hình 7 đoạn (7 segment display) hoặc ghép nối nhiều module với nhau để tạo thành màn hình hiển thị lớn hơn. Hiện tại mình chỉ mới đăng tải module đầu tiên, các phần khác sẽ được cập nhật sau.
Mình sẽ tiếp tục bổ sung thêm các module khác khi thấy mọi người bắt đầu chia sẻ thành quả in ấn của mình.
Xem thêm chi tiết tại: https://hackaday.io/project/187684-eptaora
Video module đơn lẻ: https://www.youtube.com/watch?v=UxFpuAcHJko
Video lên dây cót: https://youtu.be/I8UE_Bzx4GU
Video đồng hồ hoàn chỉnh: https://www.youtube.com/watch?v=qoPwPJhESA8
Phần cứng cần chuẩn bị:
- Vít tự ren M2 x 6 mm: 8 cái
- Thanh inox 1 x 36 mm: 2 cái
- Dây lò xo/dây thép lò xo 0.2 mm
- Dây lò xo/dây thép lò xo 0.4 mm
Thiết lập in (Print Settings)
Rafts: Không cần
Supports: Không cần
Độ phân giải: Đầu in 0.4 mm, lớp in 0.25 mm
Infill: 20-30%
Ghi chú: Các lỗ cần được làm sạch bằng mũi khoan 1 mm
