Bộ phản xạ Parabolic ngoài trời cho Meshtastic - Ăng-ten Alfa 915

Đây là thiết bị phản xạ hình parabol đơn giản cho các dòng radio Meshtastic 915 MHz hoặc 868 MHz. Thiết kế này đã được kiểm nghiệm với ăng-ten Alfa 915 đầu nối N và cho thấy tác động rất nhỏ đến chỉ số SWR.

Độ lợi từ sau ra trước đạt khoảng 15 dB với sự khác biệt gần như bằng không về cường độ tín hiệu trong phạm vi từ 45 đến 90 độ so với trục trung tâm. Có một vùng độ lợi nhạy nằm ngay phía trước bộ phản xạ.

Hãy sử dụng bộ phản xạ này nếu bạn đang ở rìa của lưới mesh và cần tăng thêm tín hiệu hướng về phía các node gần nhất. Bộ phản xạ này sẽ tập trung tín hiệu theo hướng bạn muốn mà không tạo ra chùm tia quá hẹp gây bỏ sót các node khác.

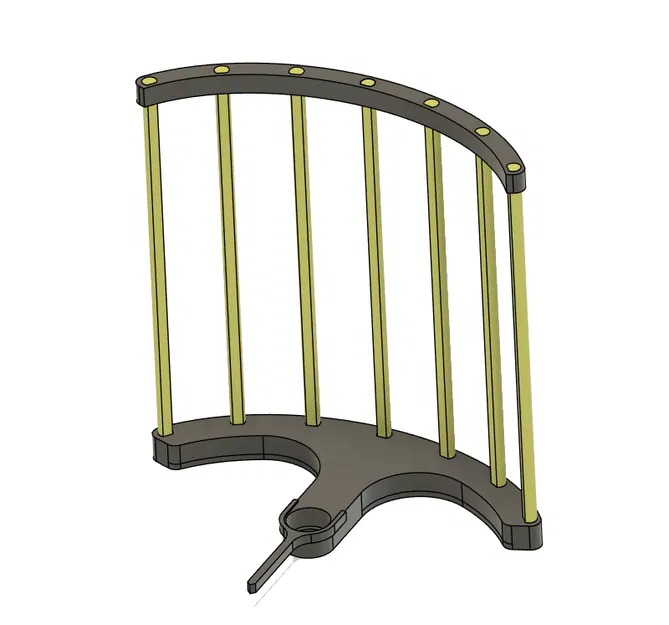

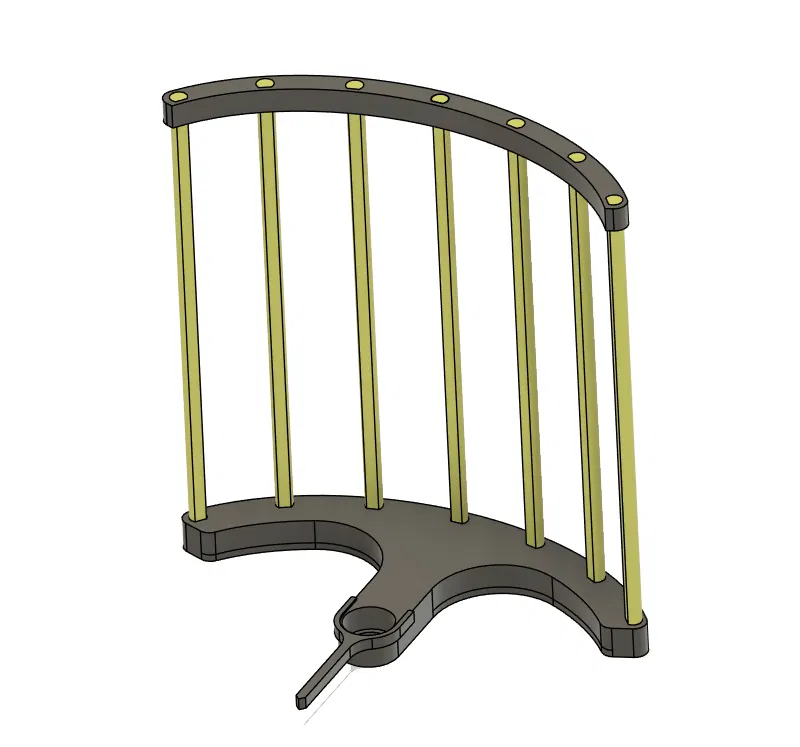

Thiết bị được thiết kế để xoay quanh ăng-ten đầu nối N, giúp bạn dễ dàng điều chỉnh hướng mà không cần xoay toàn bộ node. Nó có thể xoay 180 độ tùy thuộc vào thiết kế vỏ bảo vệ của bạn.

Hướng dẫn lắp ráp:

1. In tất cả các bộ phận bằng nhựa PETG. Sử dụng vòi phun 0.4mm, chiều cao lớp 0.2mm, 5 lớp trên, 5 lớp dưới và 5 lớp biên (perimeters).

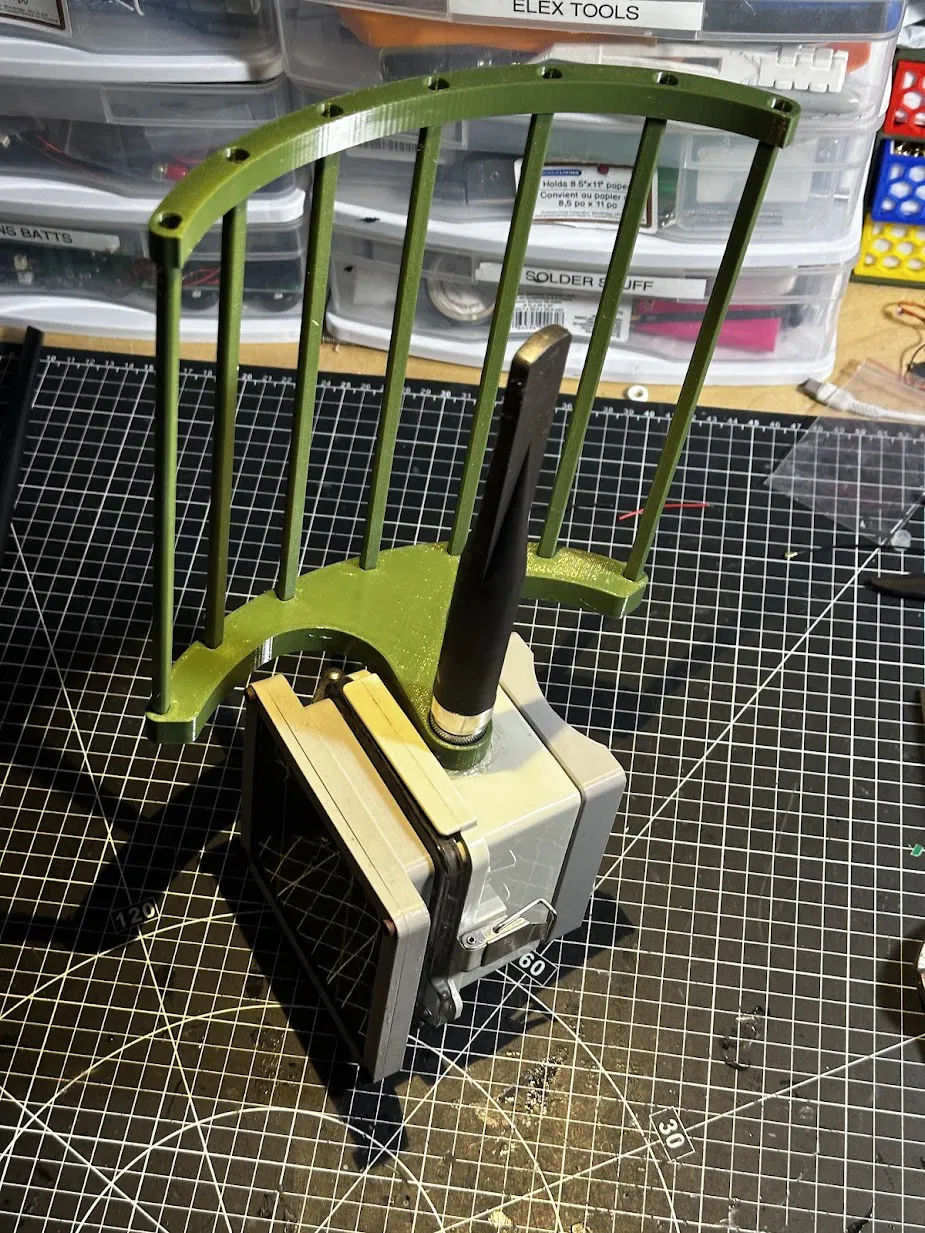

2. Lắp các thanh vào các lỗ. Dùng keo CA để cố định chúng tại chỗ.
3. Cắt lưới kim loại (hardware cloth) 1/2" cho vừa vặn, kích thước 16 ô rộng x 15 ô cao. Bạn có thể làm lớn hơn để chùm tia tập trung hơn.

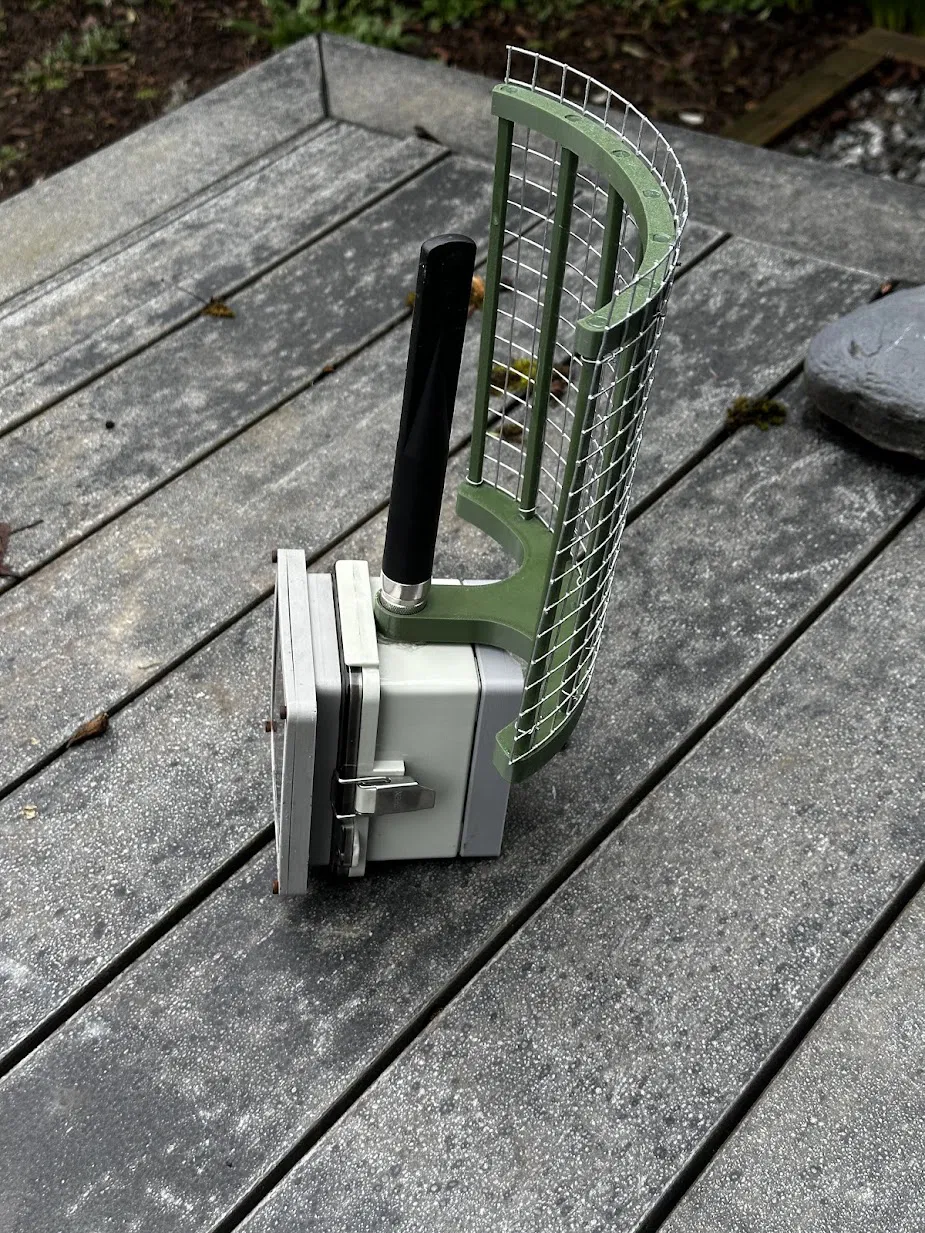

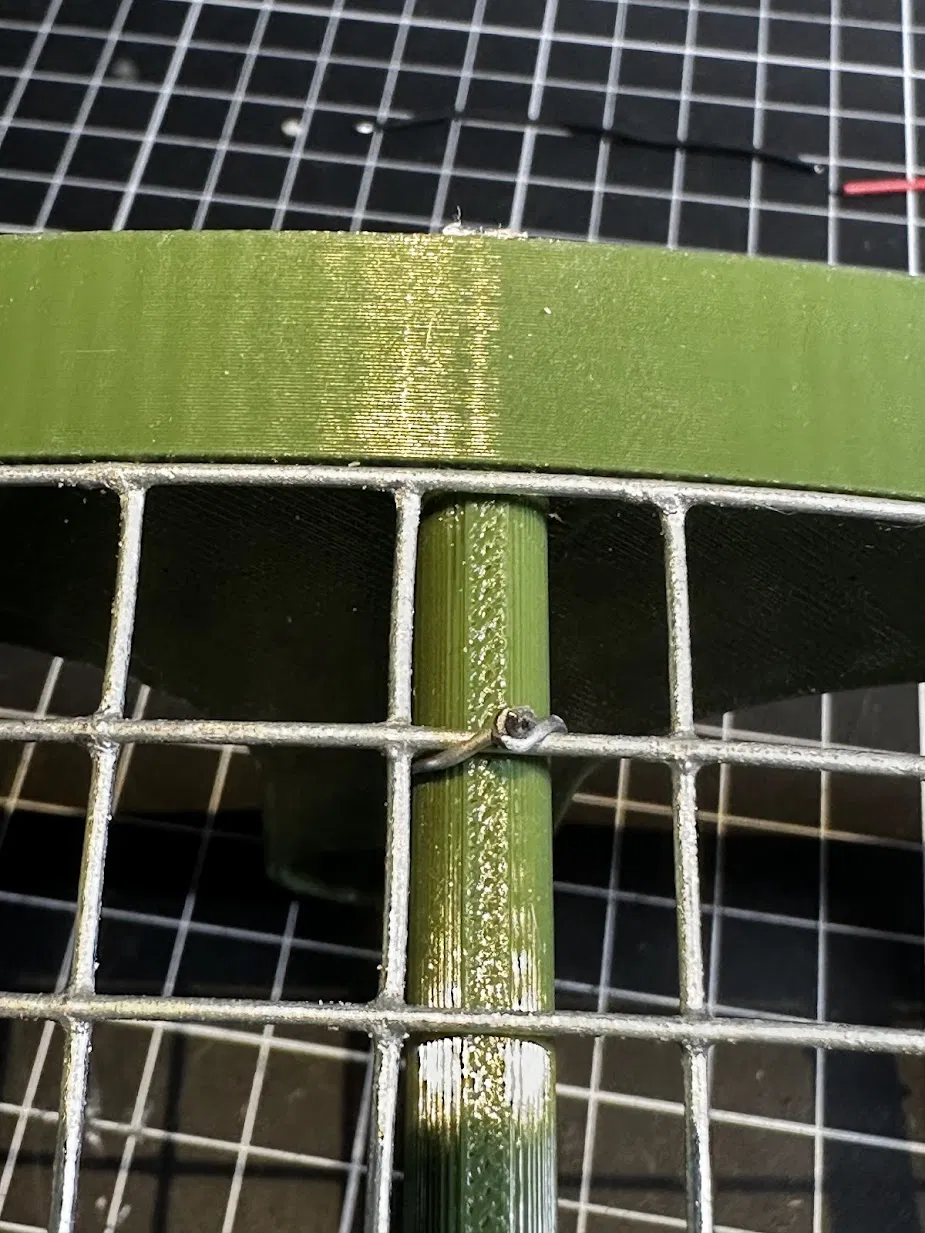

4. Đặt ô trung tâm vào thanh giữa, dùng dây kẽm (đi kèm với lưới kim loại) và kìm để cố định lưới vào từng thanh ở trên và dưới. Đảm bảo lưới áp sát theo đường cong.

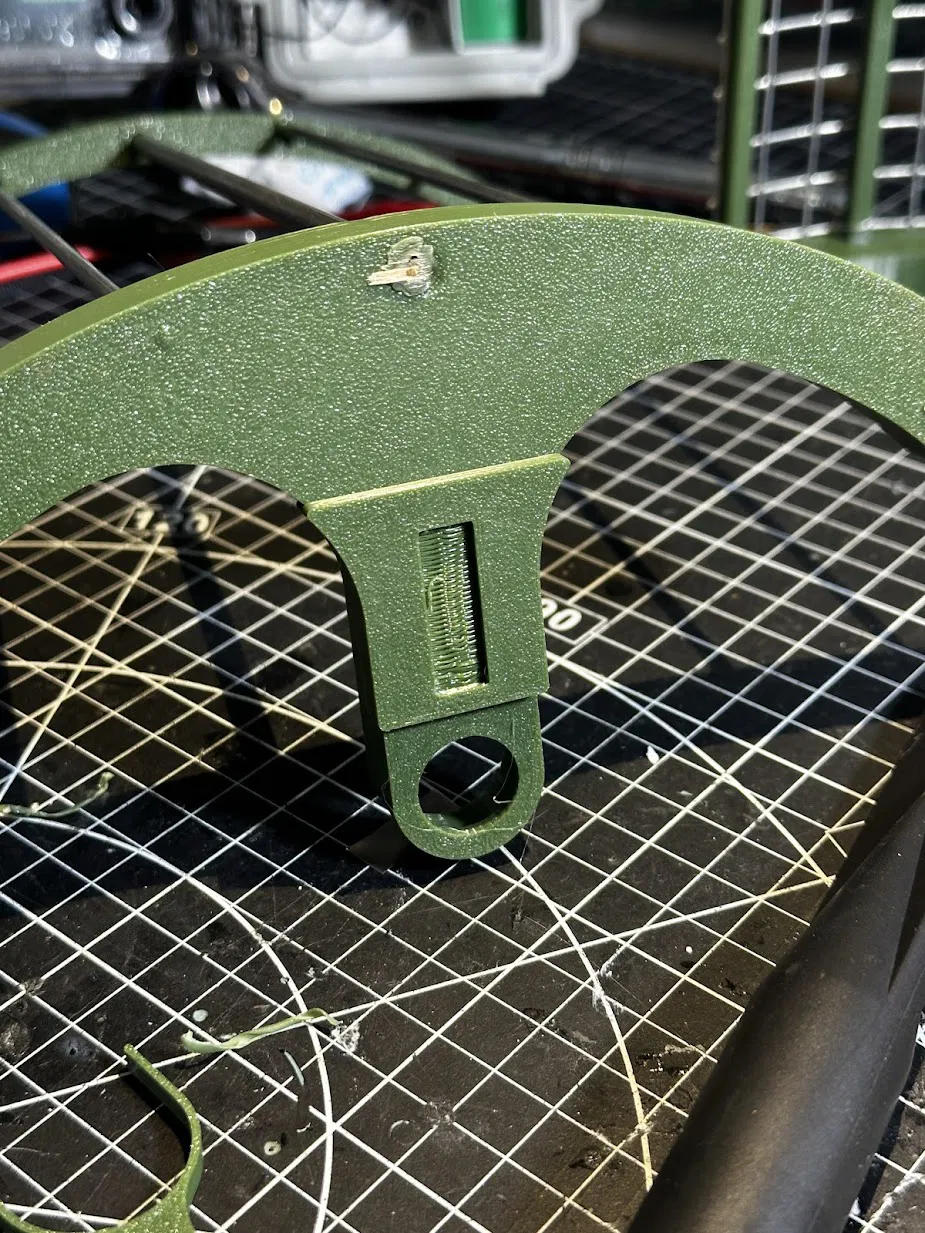

5. Lắp lỗ trung tâm vào đầu nối N bulkhead của bạn.
6. Gắn ăng-ten và vặn chặt vừa phải. Sử dụng các vòng đệm in sẵn đi kèm nếu cần tạo khoảng cách. Điều chỉnh tỉ lệ trục Z nếu cần cho phù hợp với hệ thống của bạn.
7. Sử dụng tấm đáy (Bottom Plate) để lấp đầy khoảng trống giữa đế Parabolic và vỏ bảo vệ. Thay đổi chiều cao Z trong phần mềm slicer để đạt độ vừa khít. Có 2 lựa chọn: loại dùng keo (Glue plate) hoặc loại không dùng keo (No Glue) để dán bằng băng dính Gorilla hai mặt. Với cả hai cách, hãy dán tấm này vào đáy của đế Parabolic bằng keo CA.
8. Dán bộ phận chỉ hướng (pointer) tùy chọn để giúp định vị phản xạ dễ dàng hơn.

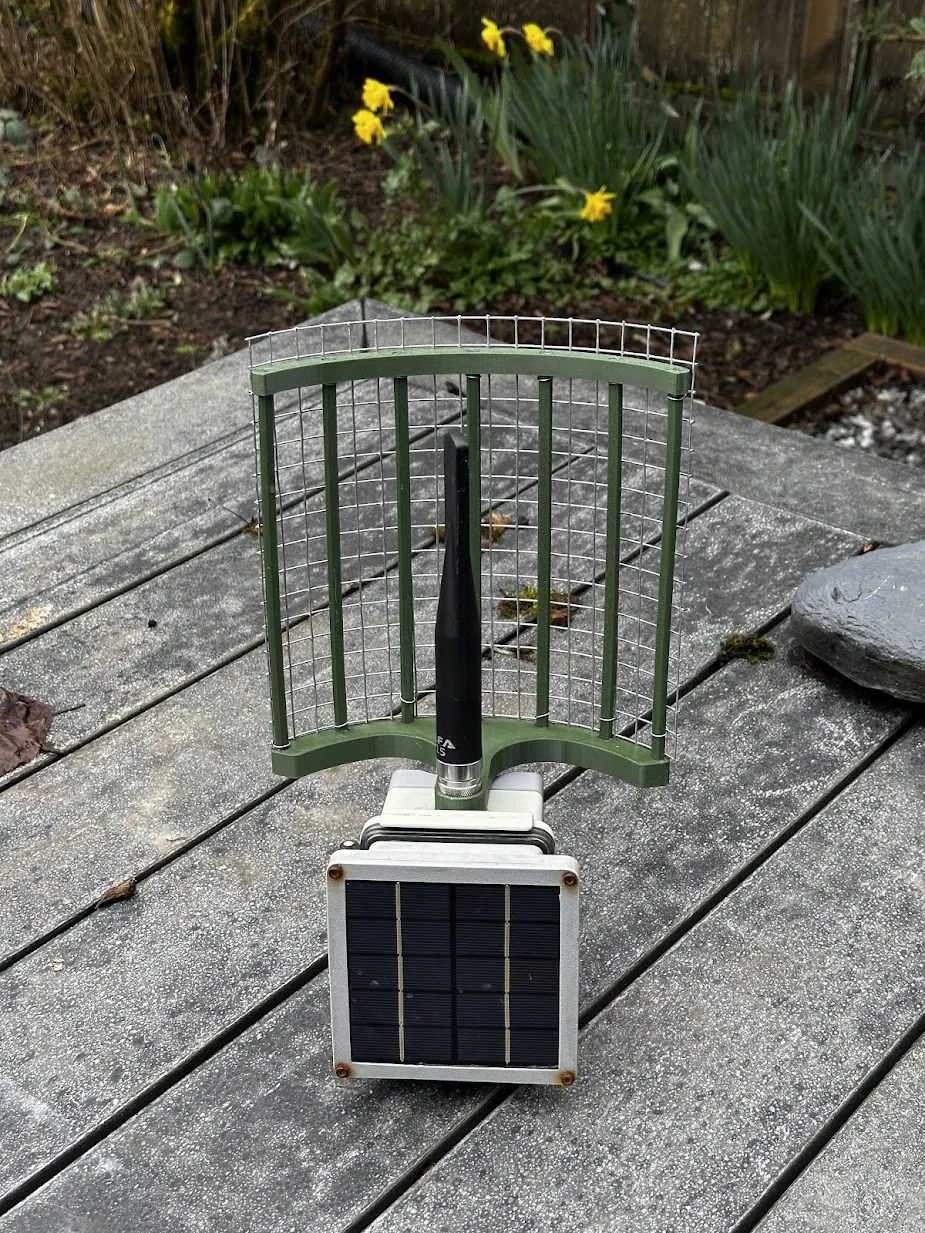

9. Thiết lập node tại vị trí cố định. Sử dụng chức năng Traceroute để điều chỉnh bộ phản xạ cho đến khi đạt tín hiệu tốt nhất tới (các) node mong muốn.
10. Sau khi đã định vị chuẩn xác, hãy bơm keo CA vào lỗ keo trên đỉnh đế Parabolic và dán nắp (Glue Cap). Keo sẽ chảy qua các rãnh và tạo liên kết vĩnh viễn, tránh gây áp lực lên chân đế ăng-ten do gió. Chú ý lau sạch phần keo thừa bằng khăn giấy. Sử dụng dung dịch tăng tốc keo CA sẽ giúp ích rất nhiều.
11. Chúc mừng, thế là xong!

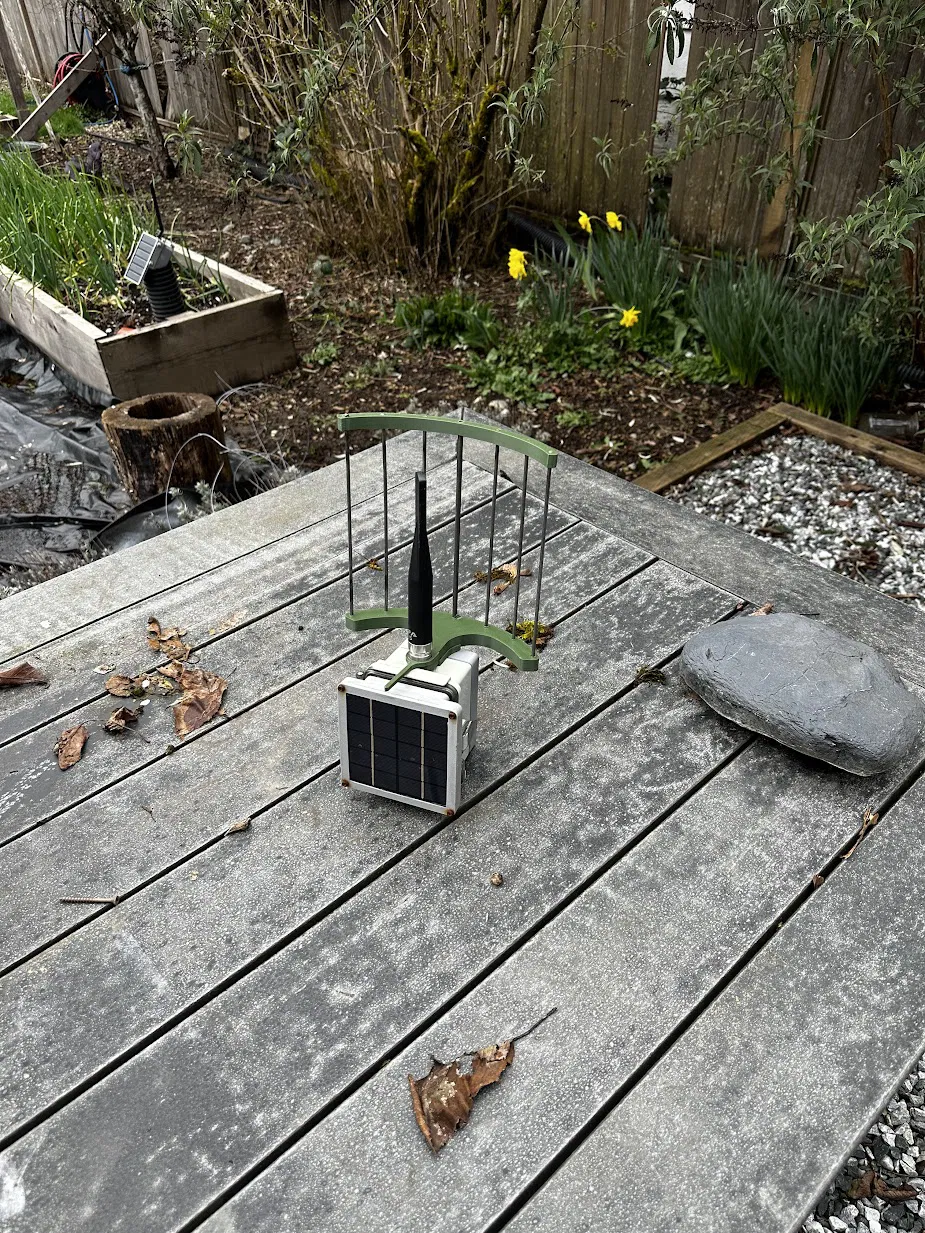

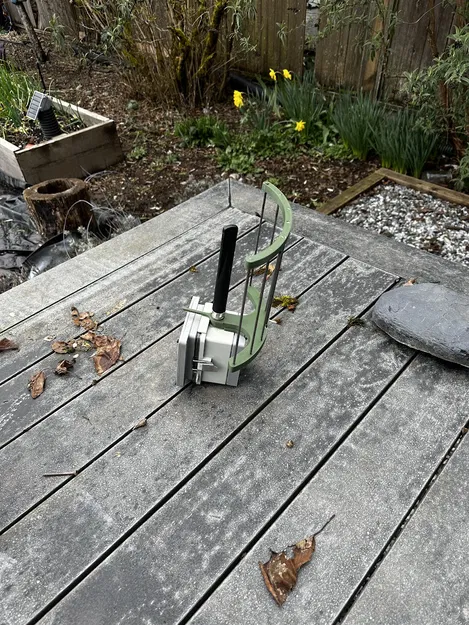

Ngoài ra còn có phiên bản gấp gọn có thể dùng thanh ren M3 200mm thay cho các thanh nhựa và lưới. Các thanh dọc có thể tự tạo thành bộ phản xạ mà không cần lưới. Sử dụng đai ốc M3 và keo khóa ren ở cả hai bên của đế Parabolic và các thanh ray trên để cố định bộ phận lắp ráp. Hãy xem các bộ phận có hậu tố M3.
