Mẫu dummy Microkit LHS-200-C để mô phỏng lắp đặt

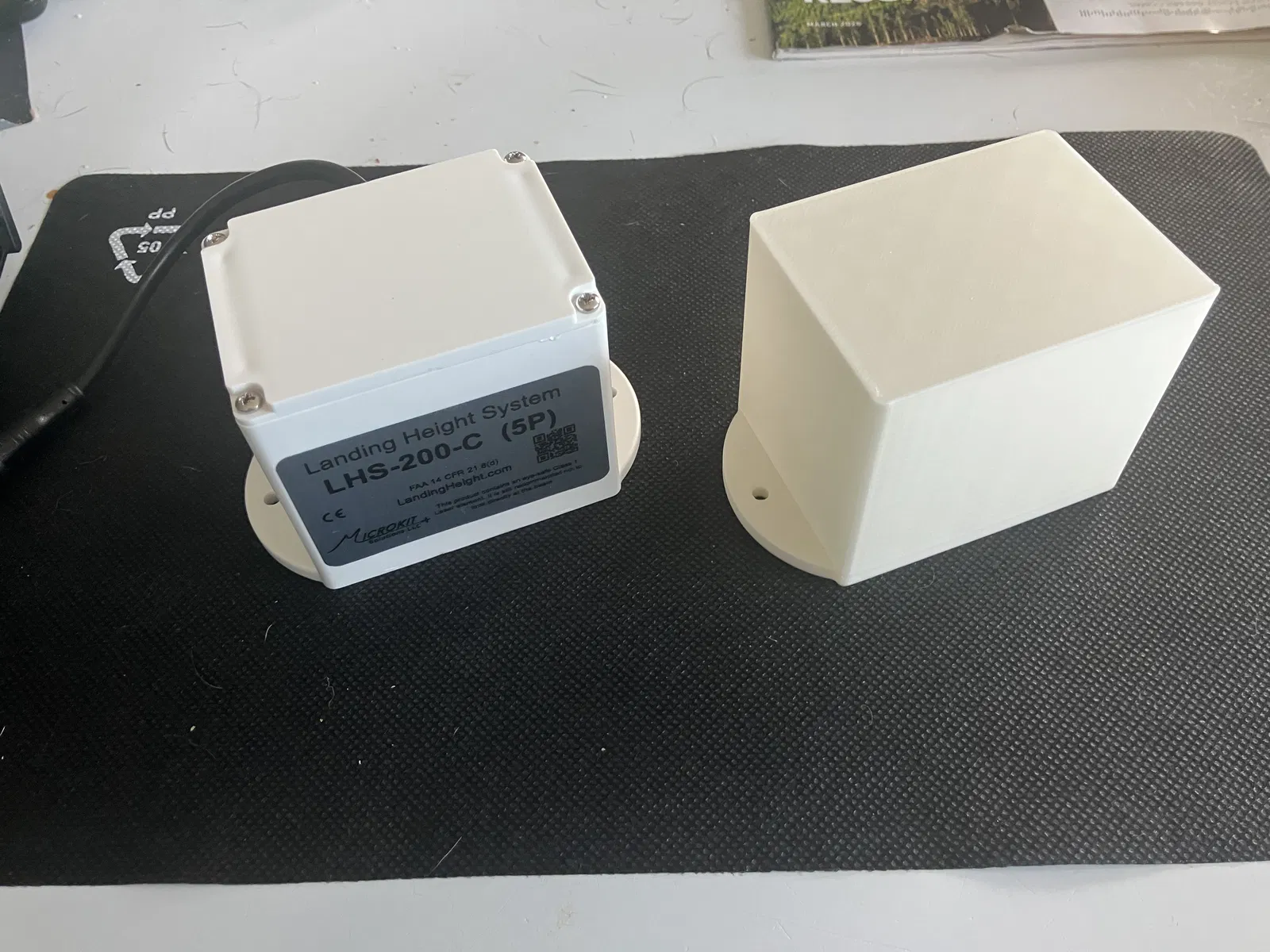

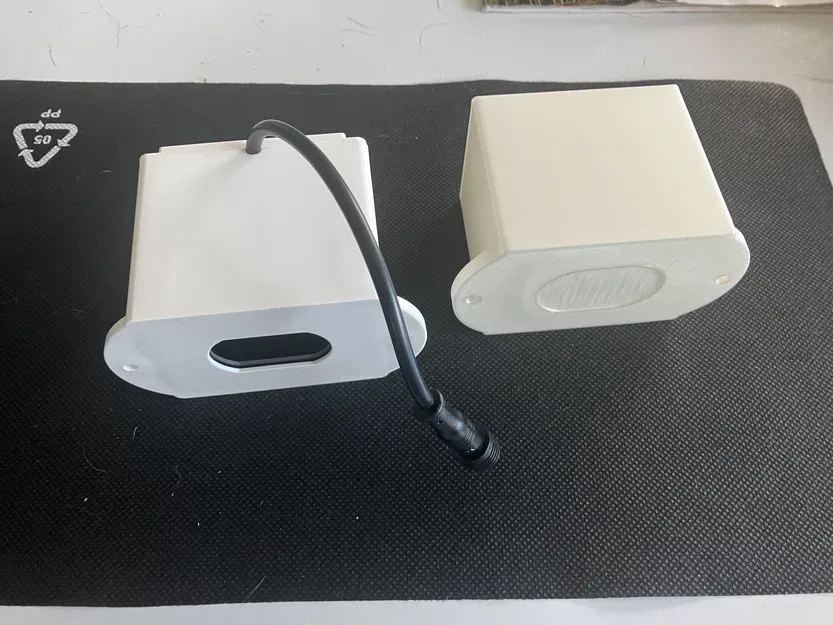

Đây là mẫu dummy giúp bạn dễ dàng làm mock-up và lên kế hoạch lắp đặt thiết bị Microkit LHS-200-C. Nó cho phép bạn kiểm tra độ hở và sự vừa vặn trước mà không lo làm hư hỏng thiết bị thật cho đến khi mọi thứ đã sẵn sàng để lắp đặt chính thức. Ở mặt dưới có một hốc hình bầu dục sâu 0.5mm, tương ứng với kích thước lỗ khoét trong sách hướng dẫn lắp đặt để bạn đối chiếu. Bạn có thể dùng băng dính hai mặt để dán nó lên vị trí dự kiến trên tấm bảng kiểm tra hoặc dùng một miếng lexan trong suốt để kiểm tra các khoảng hở cần thiết.

Bạn có thể in bằng nhựa PLA hoặc bất kỳ vật liệu nào tiện dụng. Tôi đã in mẫu này với độ infill 5%, thiết lập .2mm Speed trên máy Prusa Mini. Mẫu dummy này có thể in nằm phẳng với phần hình bầu dục ở mặt dưới mà không cần dùng support.

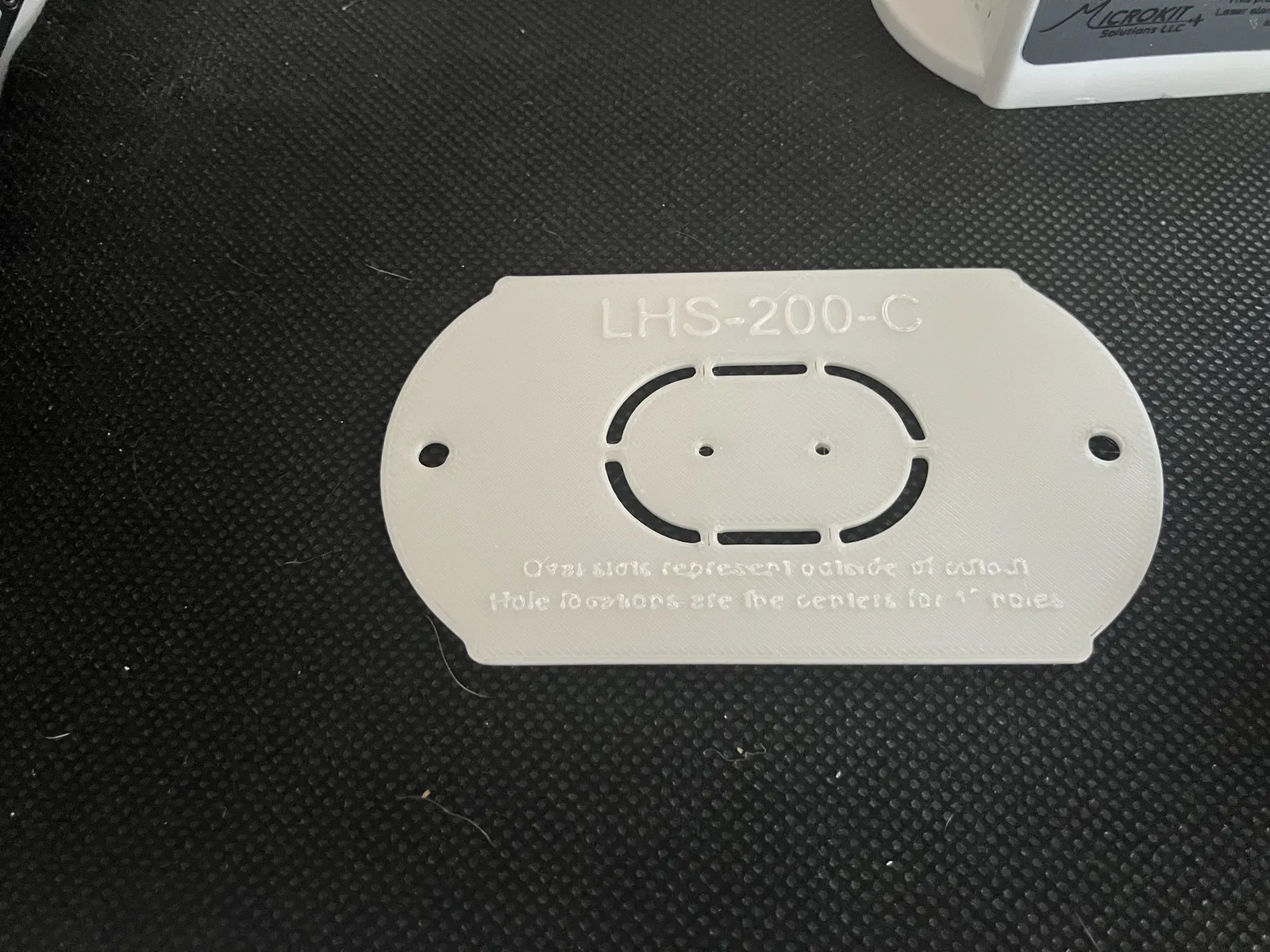

Phần template chính là kích thước và hình dạng của mặt dưới. Kích thước bên ngoài của hình bầu dục phân đoạn đại diện cho kích thước lỗ khoét khuyên dùng trên bảng kiểm tra. Hai lỗ trên hình là tâm của các lỗ 1 inch (25mm) được sử dụng để tạo hình lỗ khoét.
