Hộp bảo vệ cho Joystick micro:bit Waveshare
Mẫu hộp in 3D gồm hai mảnh khớp ngàm dành cho mạch mở rộng Joystick micro:bit Waveshare. Thiết kế tiện lợi giúp bạn dễ dàng truy cập vào các nút điều khiển, cổng công tắc pin và theo dõi đèn LED báo hiệu trạng thái của mạch một cách dễ dàng.
Mô tả

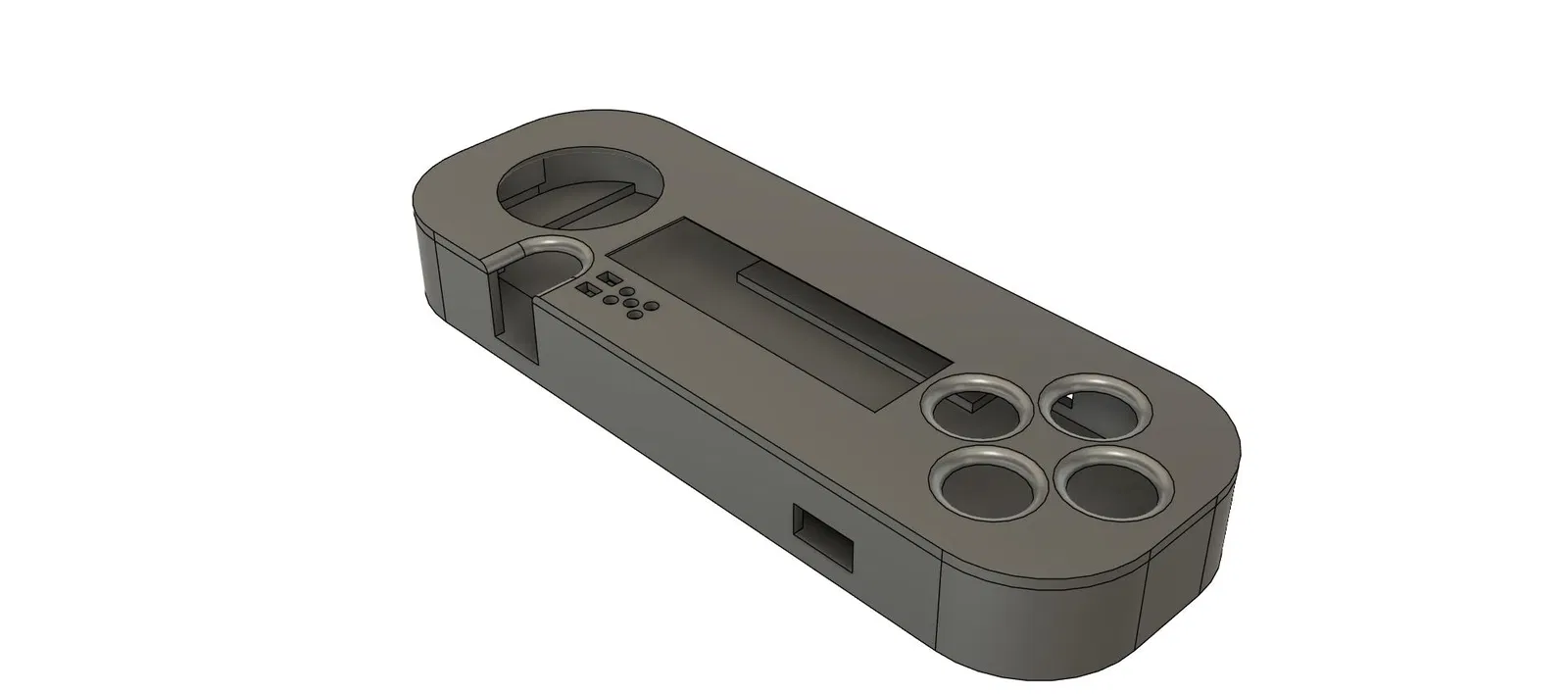

Đây là mẫu hộp bảo vệ cho mạch mở rộng Joystick micro:bit của Waveshare, được thiết kế gồm hai mảnh khớp với nhau bằng ngàm bấm. Thiết kế này giúp bạn sử dụng thoải mái các nút điều khiển, dễ dàng bật tắt công tắc pin và quan sát đèn LED báo BAT và PWR.
Kích thước: 156 mm x 56 mm x 20 mm.

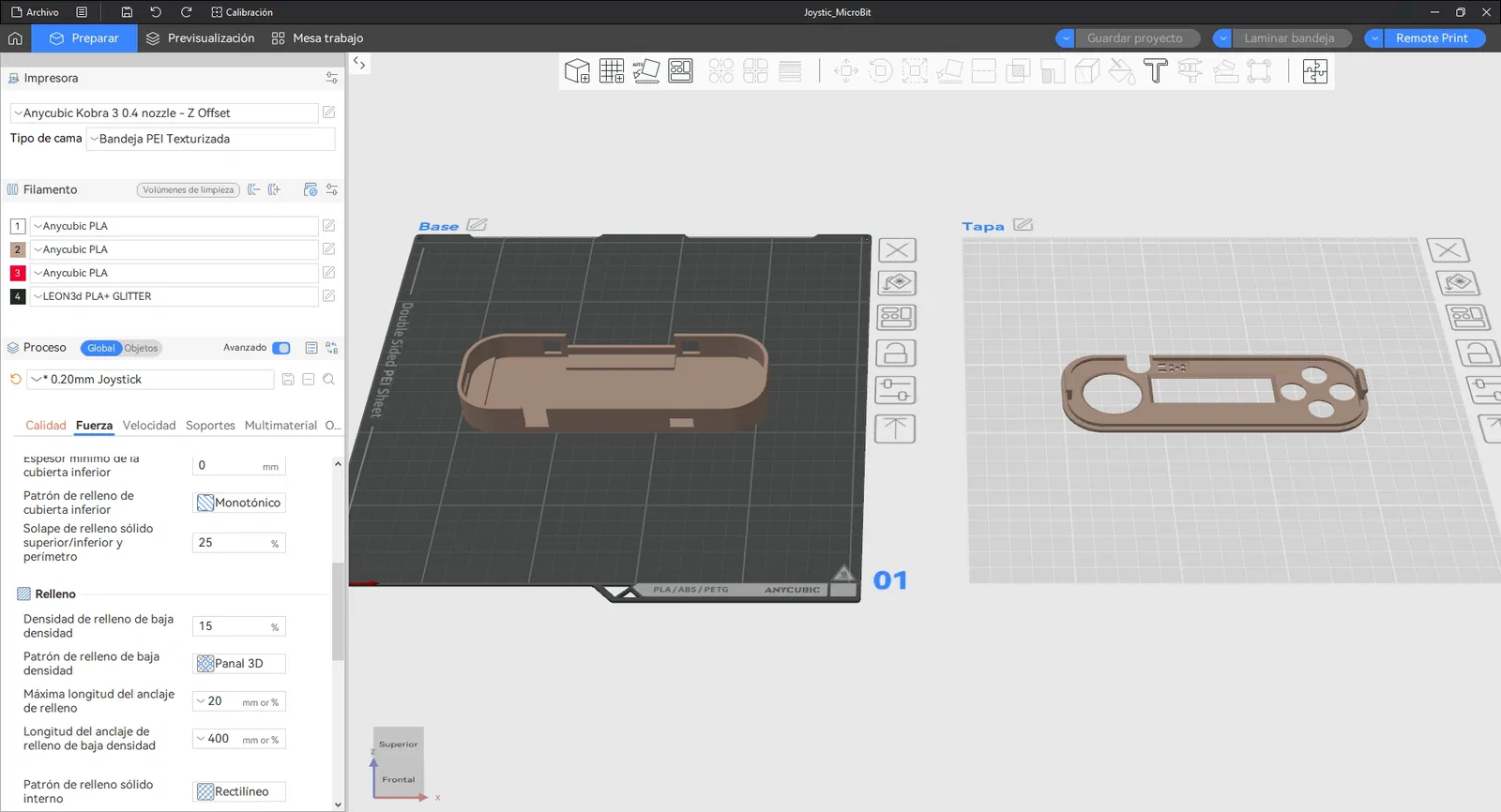

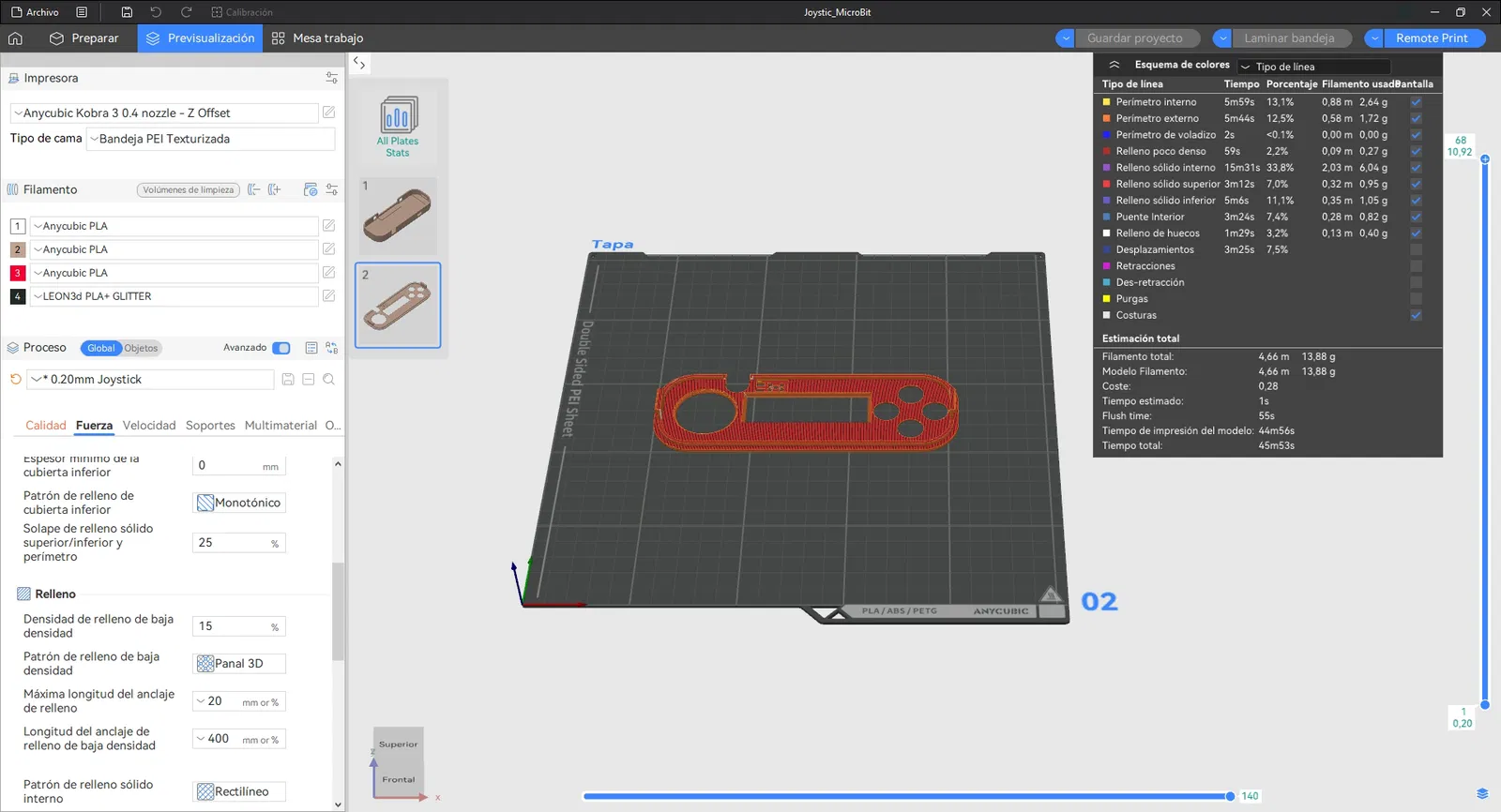

Thông số in:
- Đầu phun (Nozzle): 0,4 mm
- Chiều cao lớp in (Layer height): 0,16 mm
- Vách (Perimeters): 3
- Rỗng (Infill): 15%
- Chất liệu PLA: 45 g
- Thời gian in dự kiến: 1 giờ 59 phút

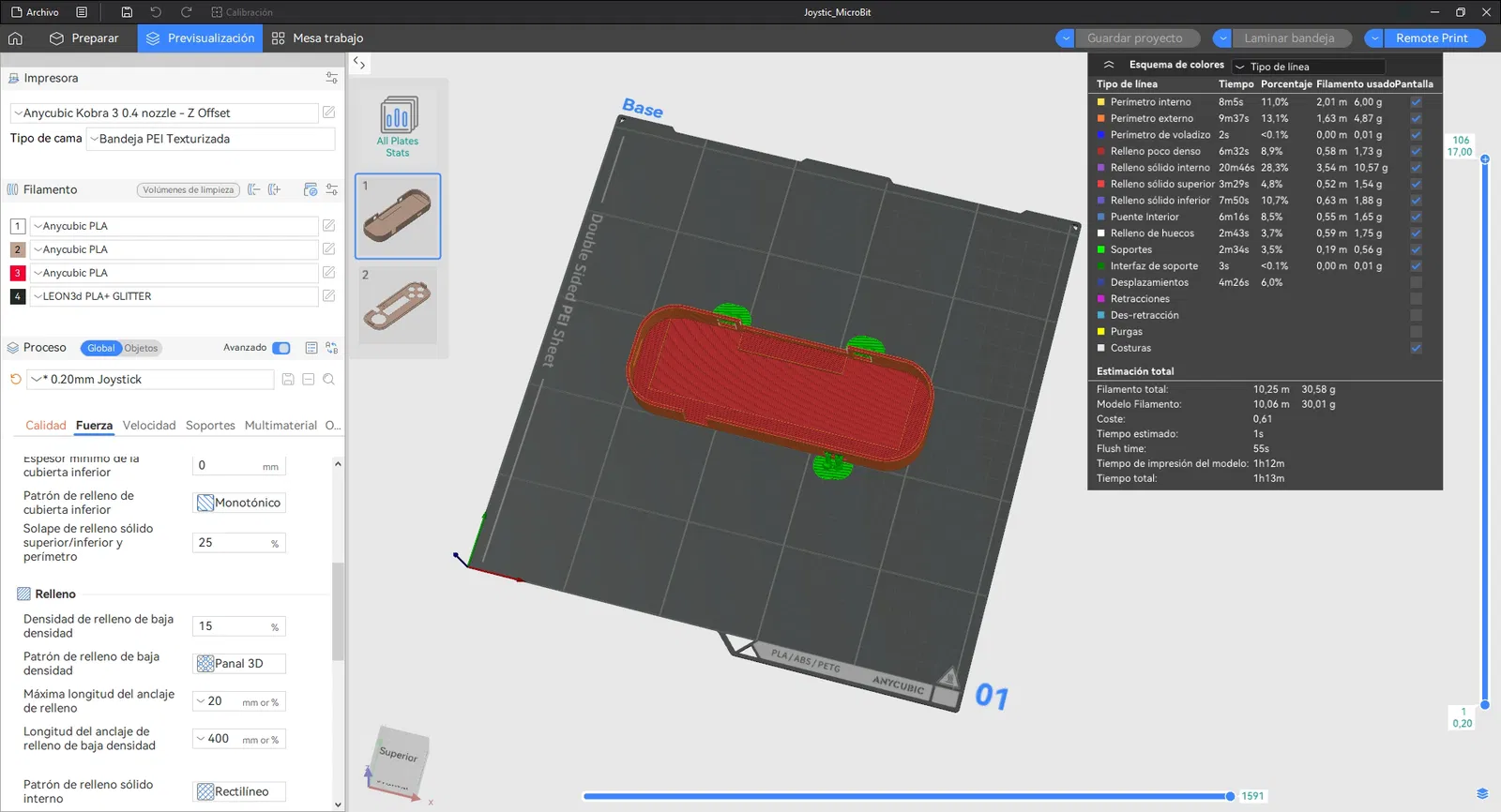

- Cần hỗ trợ (support) cho một trong hai phần.
Hướng dẫn lắp ráp:

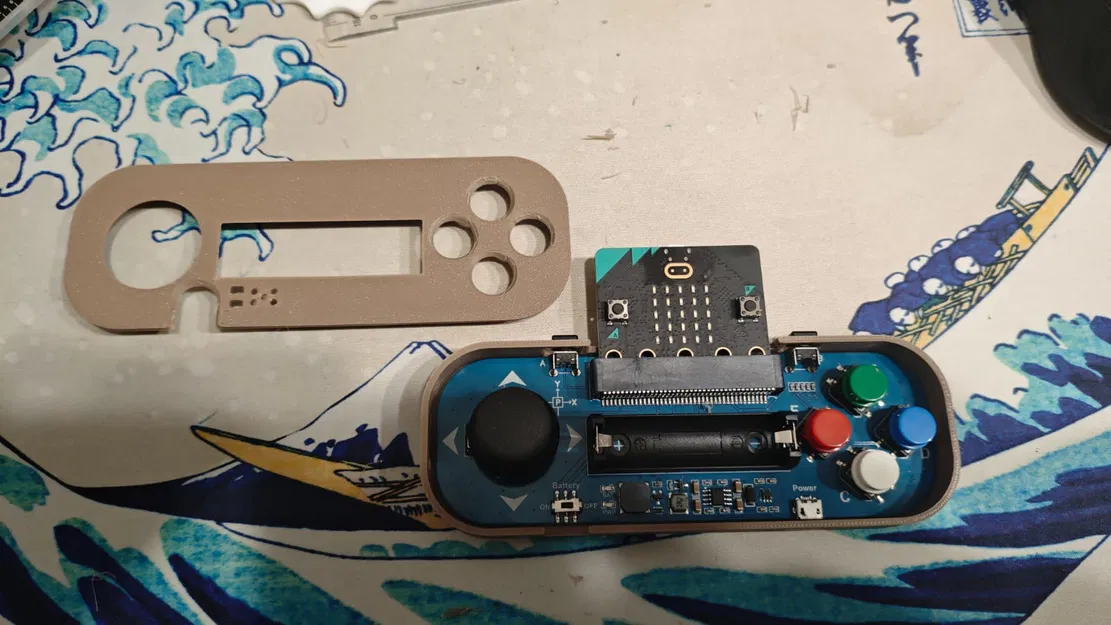

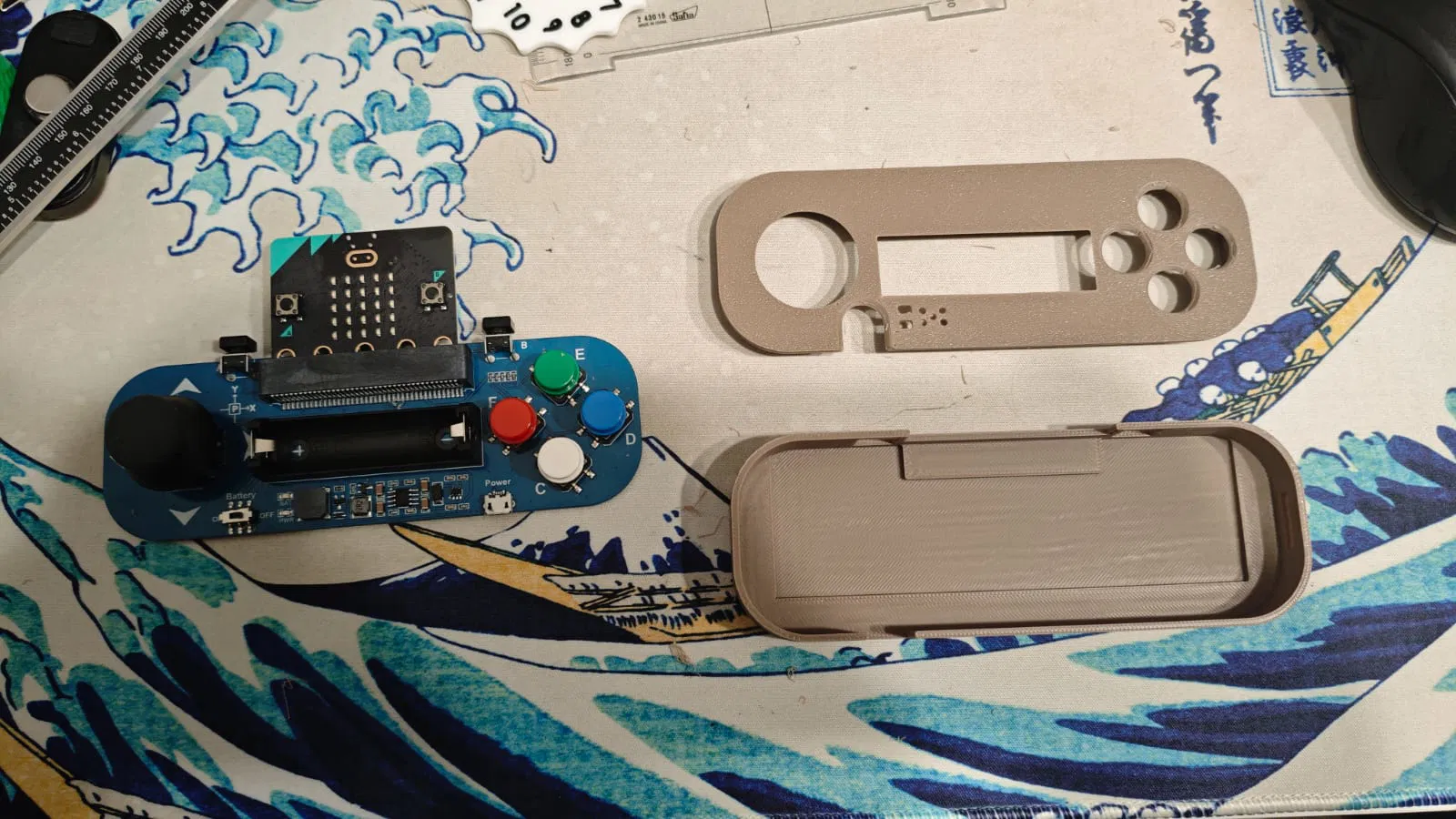

Đặt mạch mở rộng Waveshare vào trong hộp, hơi nghiêng mạch để các nút nhấn A và B lọt vào đúng vị trí trên khung.

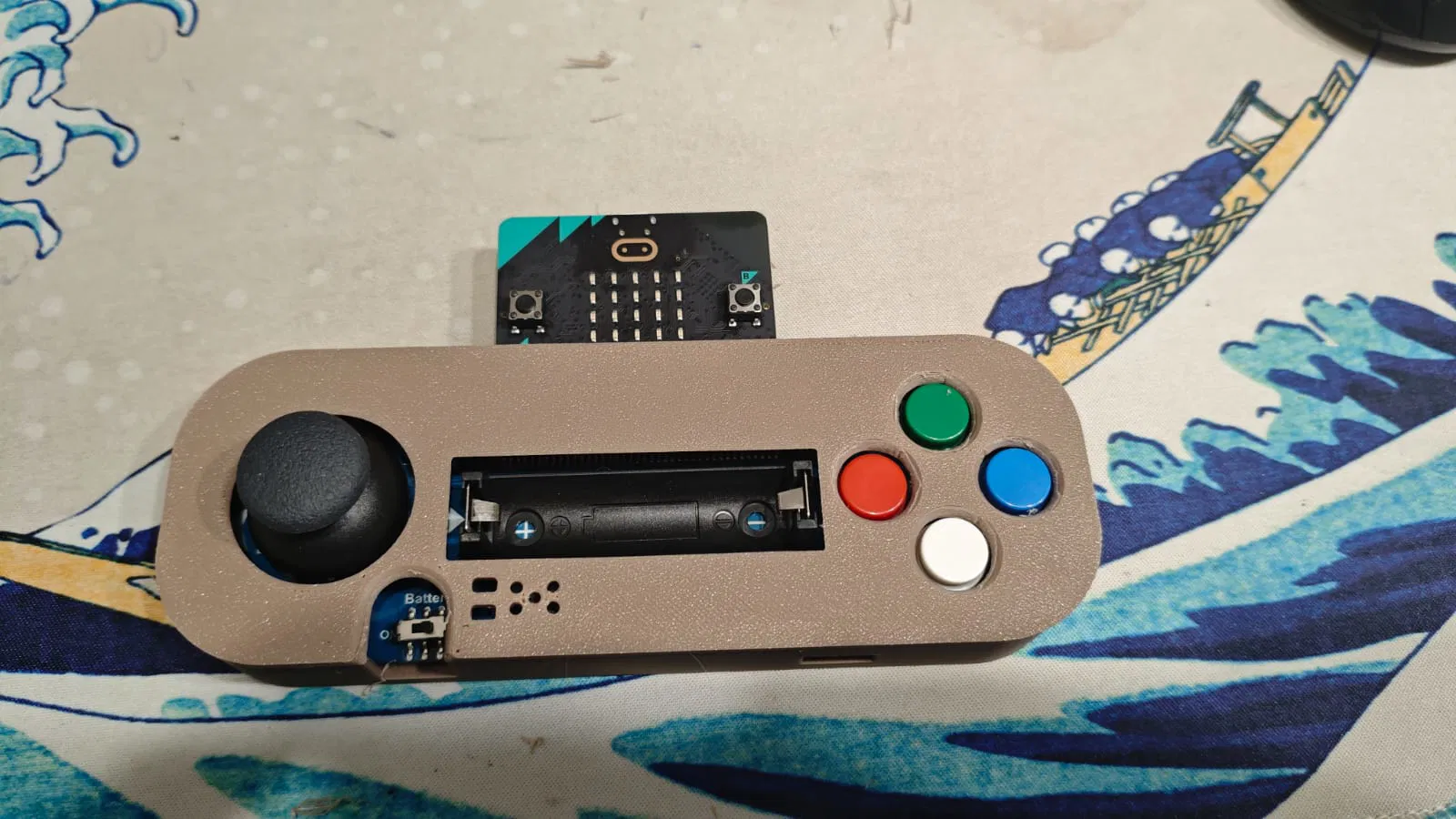

Tiếp theo, đặt nắp hộp đè lên trên, căn chỉnh sao cho các lỗ trên nắp khớp với joystick và các nút còn lại. Chỉ cần nhấn nhẹ vào các cạnh, nắp sẽ khớp chặt và đóng kín toàn bộ hộp.
