Hộp Đựng Điện Trở 5×5

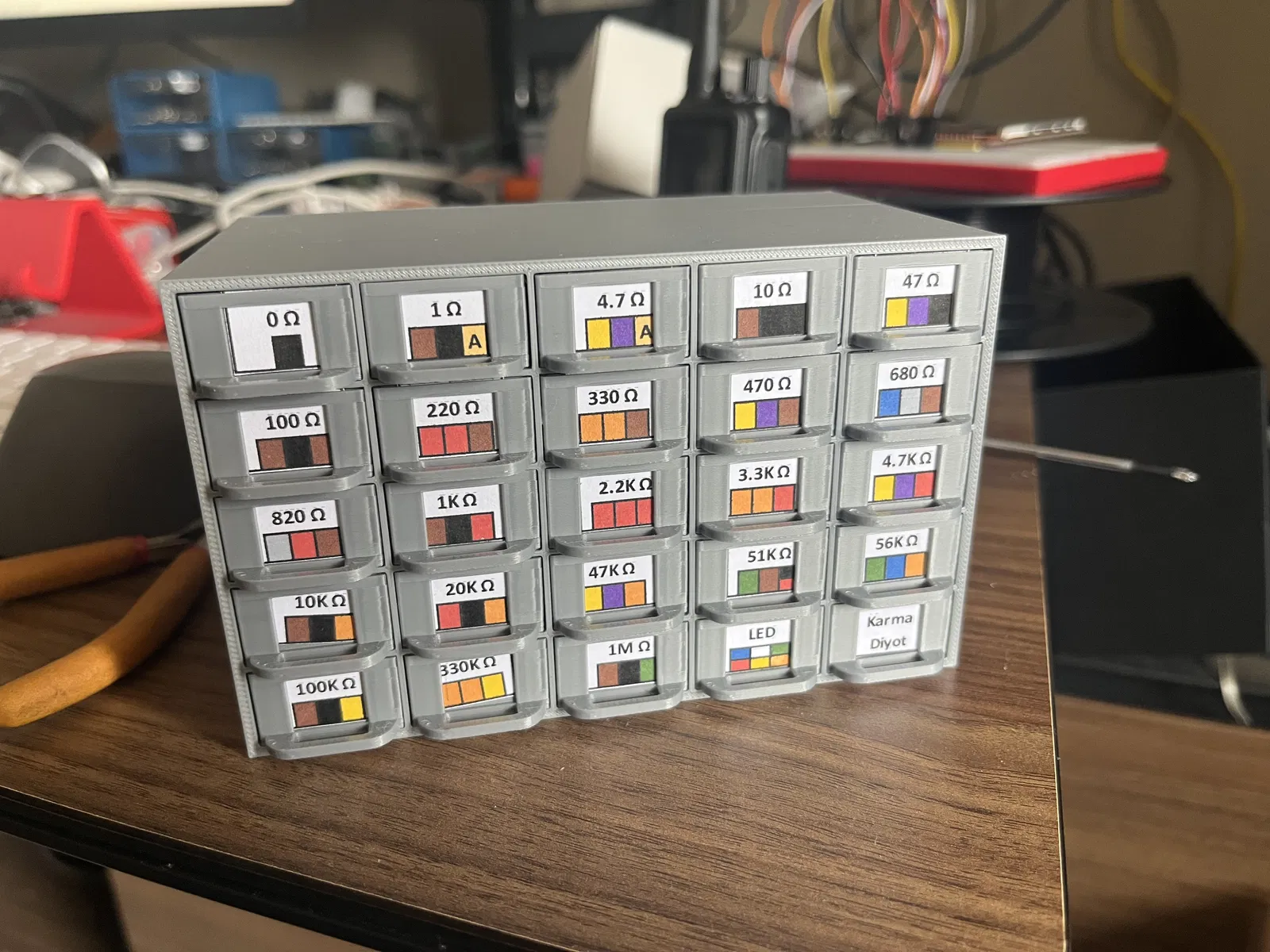

Đây là một hệ thống lưu trữ điện trở 5×5 nhỏ gọn được thiết kế để sắp xếp các loại điện trở cắm (through-hole). Mỗi ngăn kéo có thể chứa một giá trị điện trở, giúp bạn dễ dàng quản lý và lấy các linh kiện thường dùng.

Phần nhãn dán ở mặt trước bao gồm mã màu và giá trị điện trở, chúng tôi có cung cấp sẵn file ZIP (Excel) chứa các nhãn này để bạn tự in.

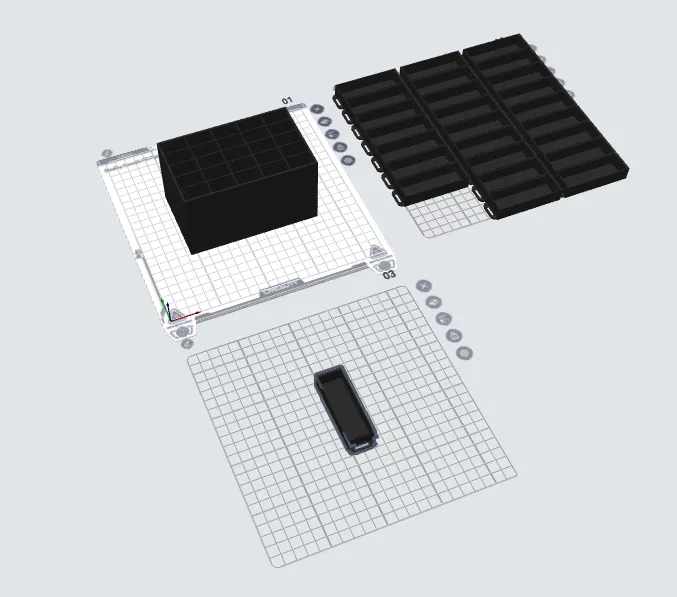

Hướng dẫn in ấn

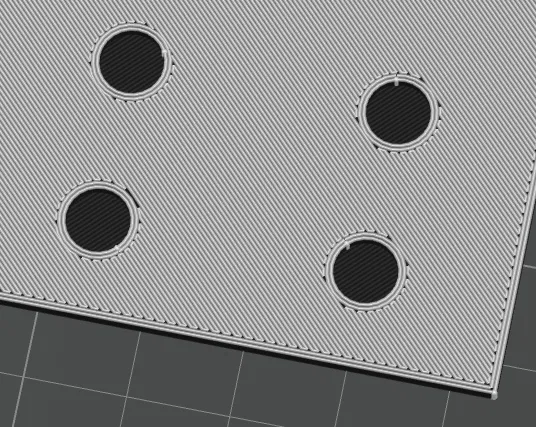

Phía sau các kệ ngăn kéo có các khe cắm nam châm tích hợp cho loại nam châm 6×1.5 mm.

Trong quá trình in:

1. Máy in sẽ tạm dừng ở lớp thứ 2.
2. Bạn hãy chèn các nam châm 6×1.5 mm vào các khe này.
3. Tiếp tục in tiếp.

Cách này sẽ giúp nam châm được gắn chặt bên trong cấu trúc của kệ. Các ngăn kéo cũng có lỗ nam châm ở mặt sau, bạn có thể ấn nam châm vào mà không cần dùng keo.

Lực hút của nam châm đủ mạnh để giữ ngăn kéo không bị rơi hay mở ra khi bạn nghiêng hộp về phía trước. Bạn vẫn có thể sử dụng hệ thống này mà không cần nam châm, nhưng lưu ý rằng: Bạn không thể thêm nam châm vào kệ sau khi đã in xong, vì chúng cần được nhúng vào trong quá trình in.

Linh kiện cần thiết

• Nam châm Neodymium 6×1.5 mm
• Nhãn dán điện trở đã in (tùy chọn)

Nhãn mặt trước

Dự án bao gồm một file Excel chứa các giá trị điện trở và mã màu cho nhãn ngăn kéo. Bạn có thể:

1. In nhãn ra.
2. Cắt theo kích thước.
3. Dán lên mặt trước ngăn kéo.

Việc này giúp bạn nhận diện giá trị điện trở một cách nhanh chóng và dễ dàng.
