Bộ chuyển đổi Dovetail cho tụ quang kính hiển vi Leitz

Mô tả

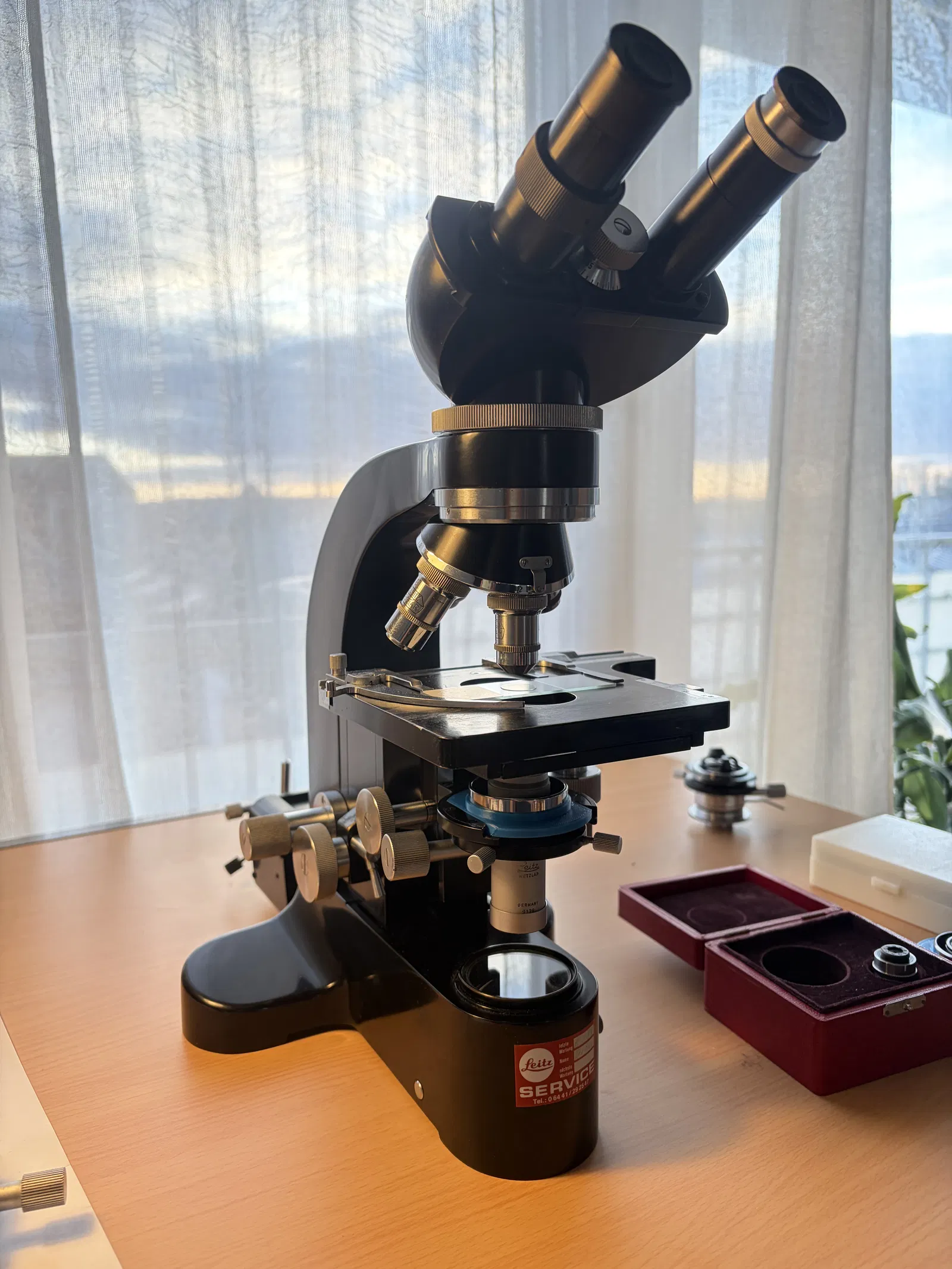

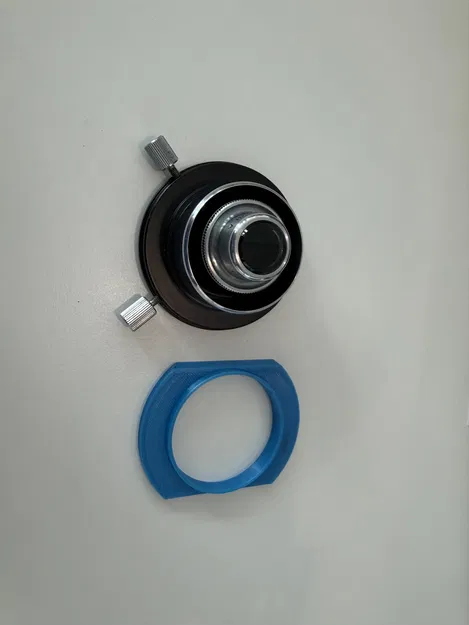

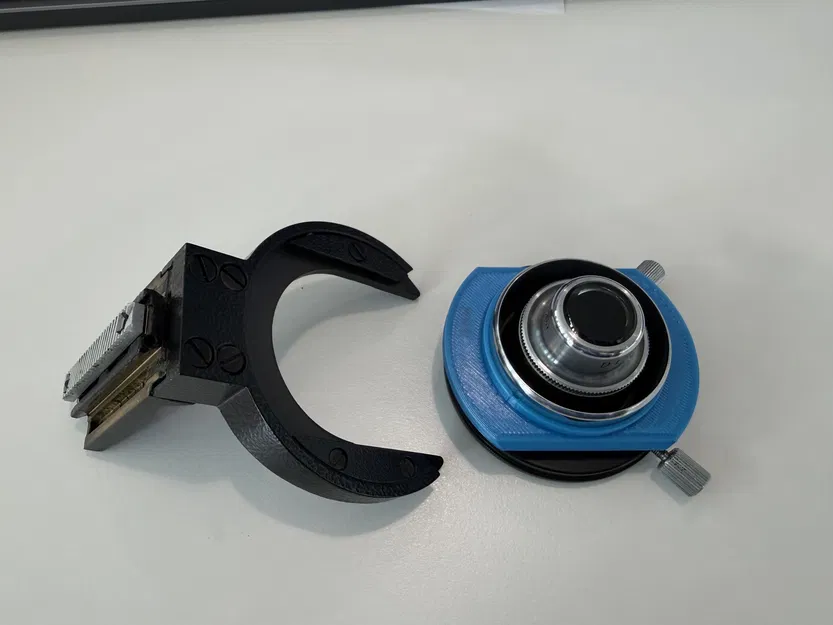

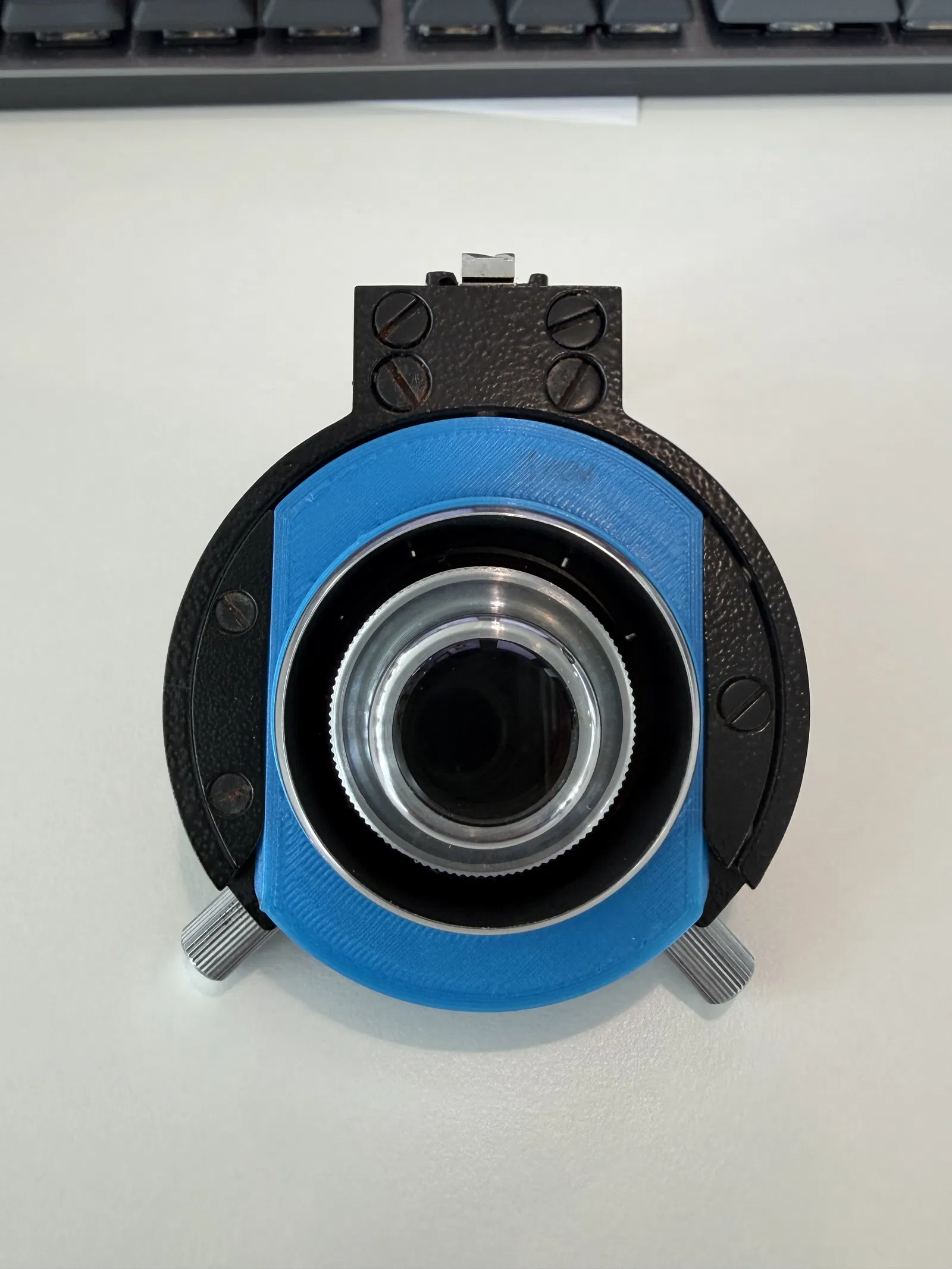

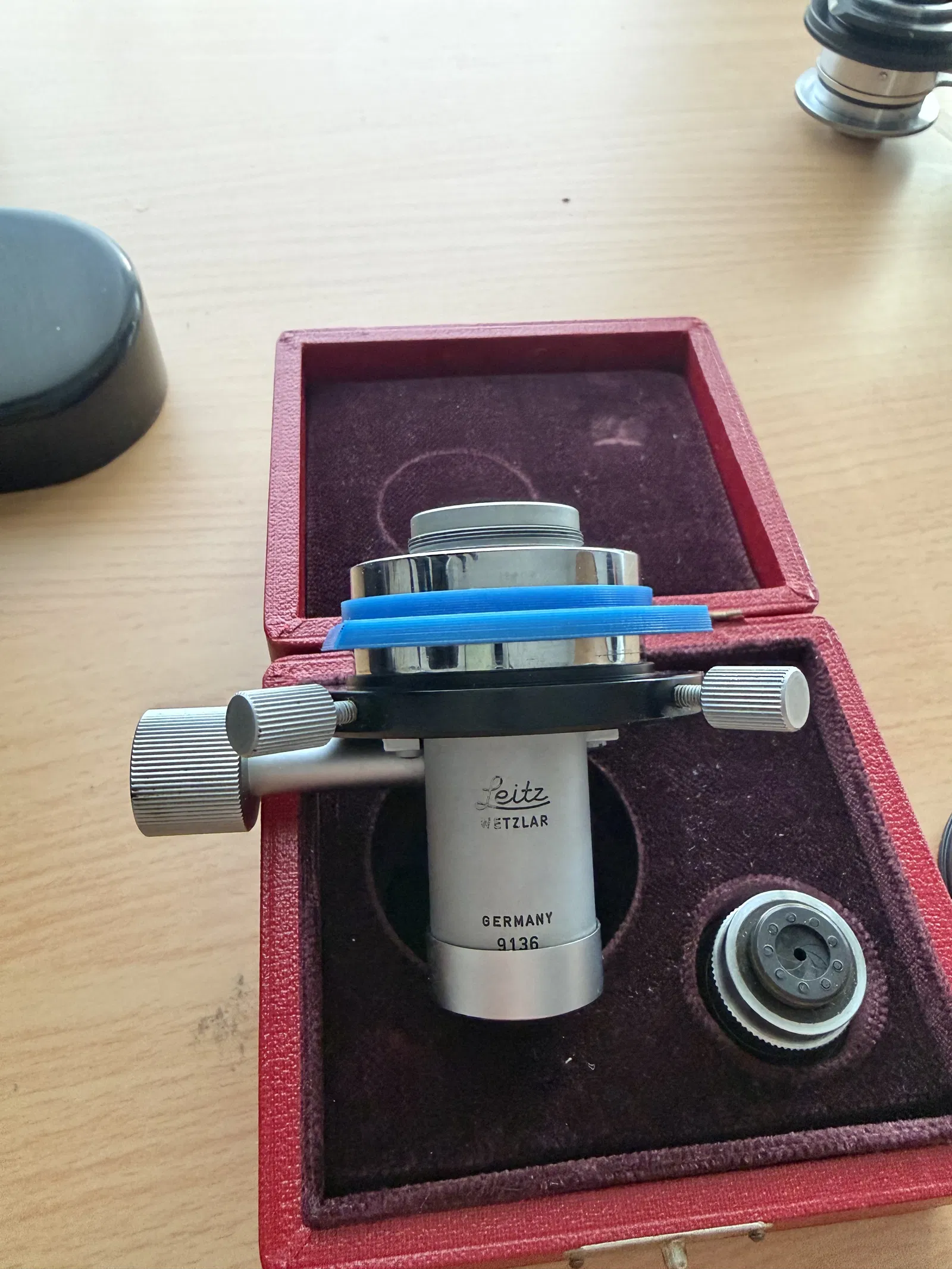

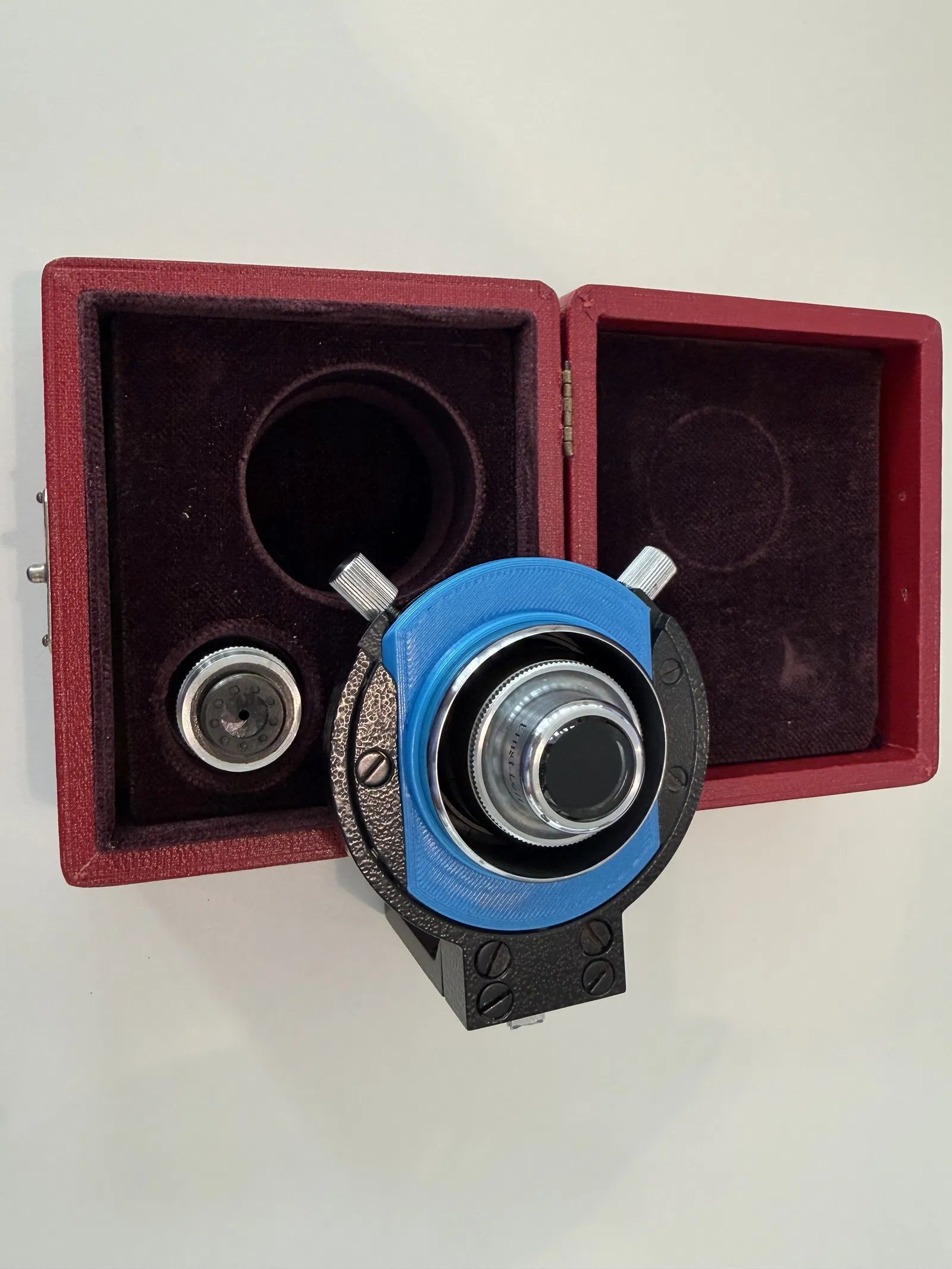

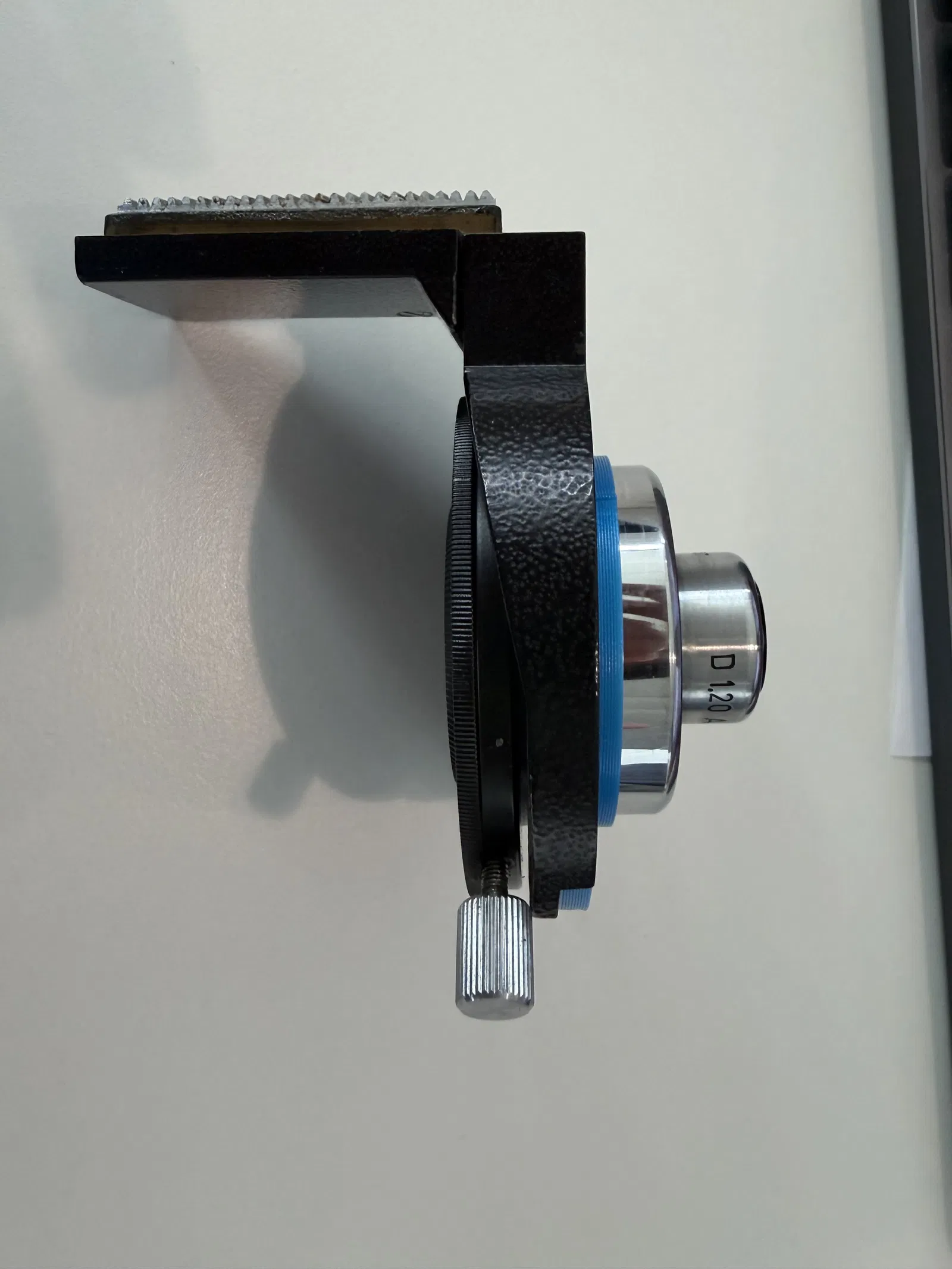

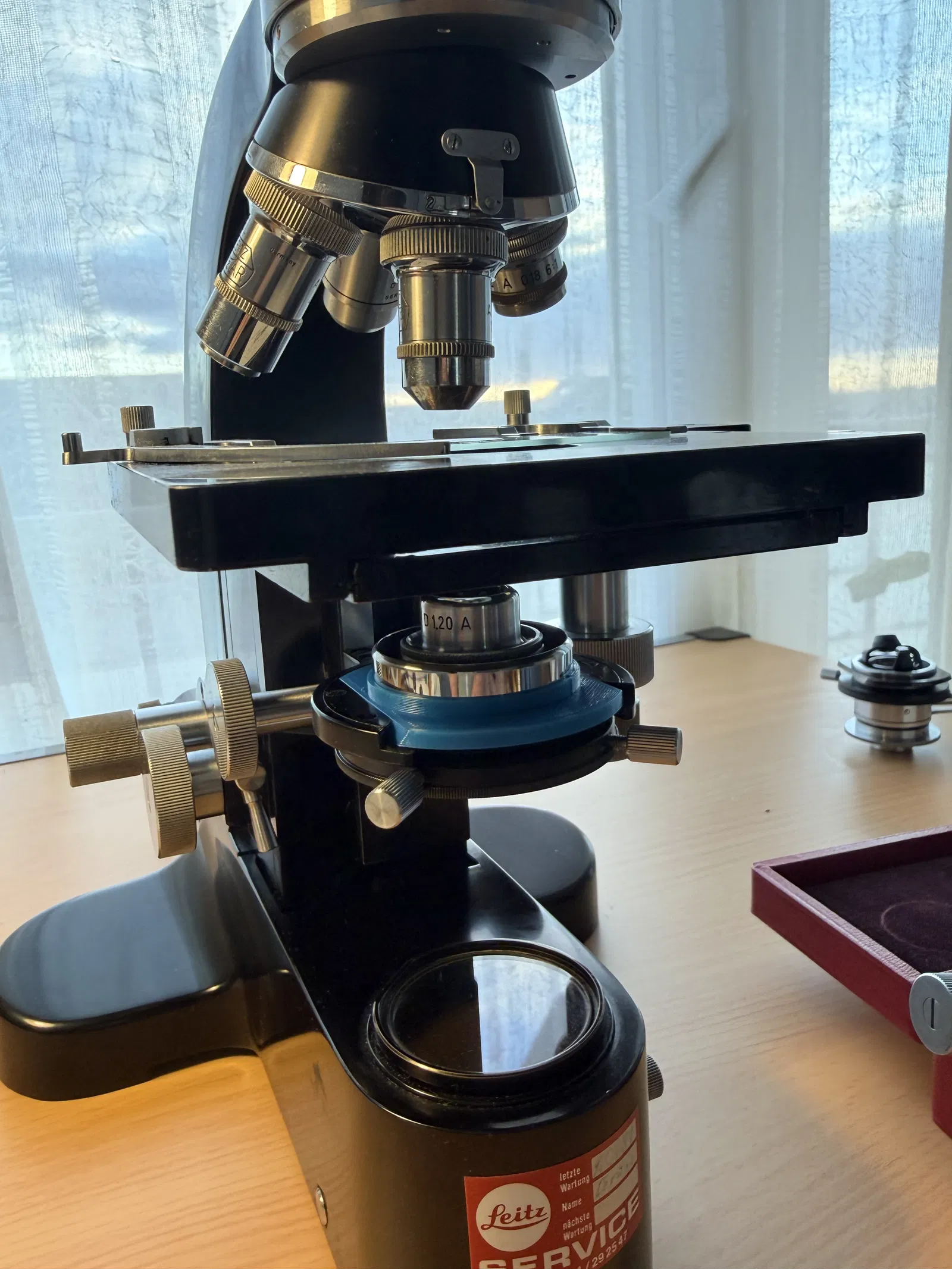

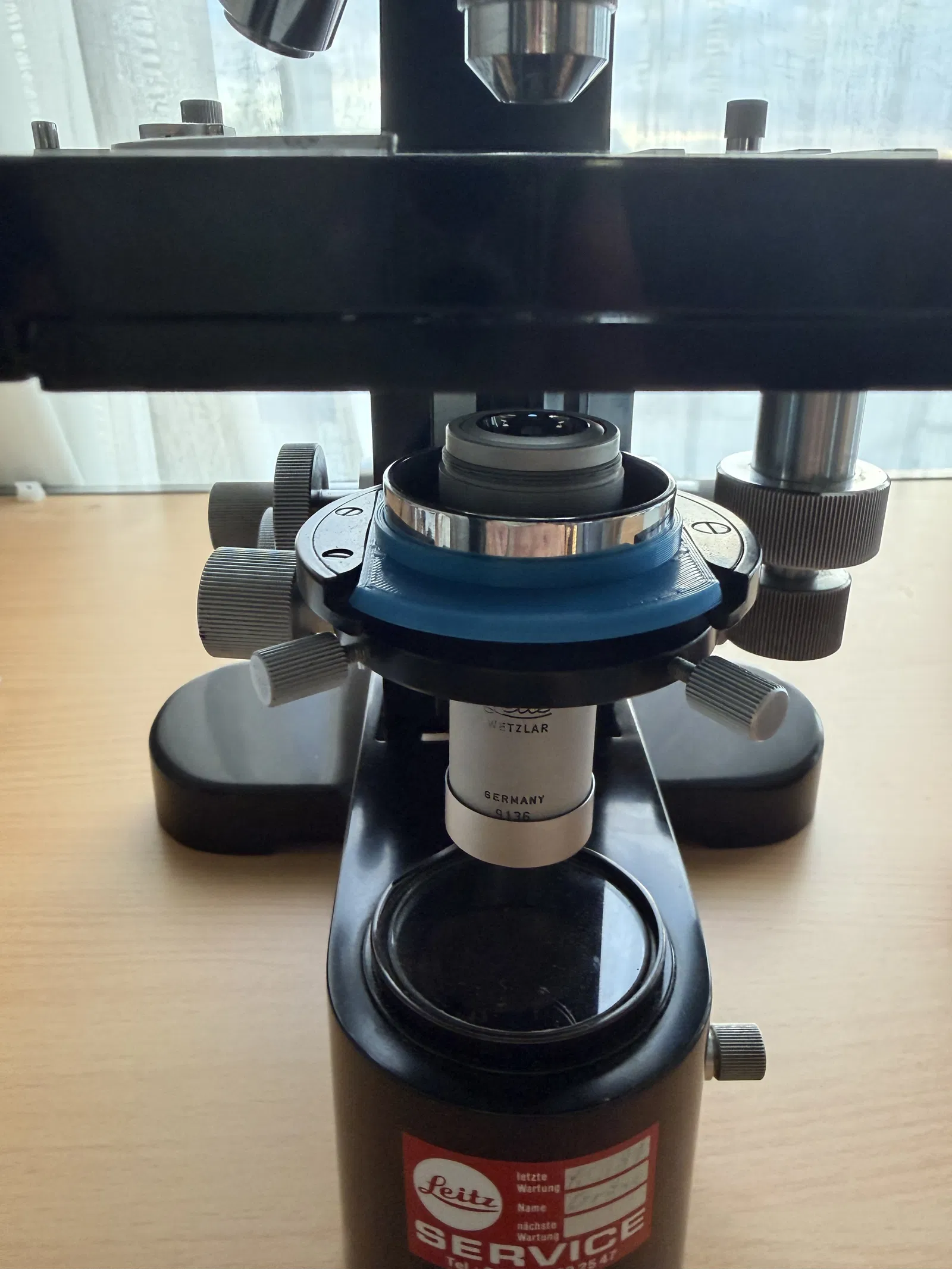

Đây là Dovetailed Adaptor được thiết kế để gắn các loại tụ quang (condenser) dạng ngàm sleeve vào ngàm dovetail trên kính hiển vi Leitz.

Với tinh thần phần cứng mã nguồn mở, mình cung cấp file STEP gốc cùng với file STL tiêu chuẩn. Cộng đồng có thể tự do tùy chỉnh, remix hoặc tích hợp thiết kế này cho phù hợp với loại kính hiển vi riêng của mình.

Thông số kỹ thuật

• Đường kính chính: 59mm
• Độ hở bên trong: 39mm / 42mm
• Chiều rộng ngàm: 46.5mm
• Hồ sơ Dovetail: lệch 1.5mm từ mỗi cạnh. Tổng cộng 3mm cho cả hai bên.

Các file đi kèm

• .step (File gốc): Khuyên dùng cho những bạn sử dụng phần mềm CAD (Fusion 360, SolidWorks, v.v.) muốn điều chỉnh kích thước hoặc dung sai.
• .stl (Sẵn sàng in): Lưới độ phân giải cao để cắt lớp trực tiếp.
• .pdf (Bản vẽ kỹ thuật): Bảng tham khảo kích thước đầy đủ.

Giấy phép: Open Source (MIT / CC0)

Dự án này hoàn toàn là mã nguồn mở. Bạn có thể:

• In để sử dụng cho mục đích cá nhân hoặc chuyên nghiệp.
• Chỉnh sửa thiết kế và đăng tải lại phiên bản của bạn.
• Phân phối hoặc bán các bản in vật lý.
