IC-1, vỏ case cho bo mạch chủ PISA/Công nghiệp

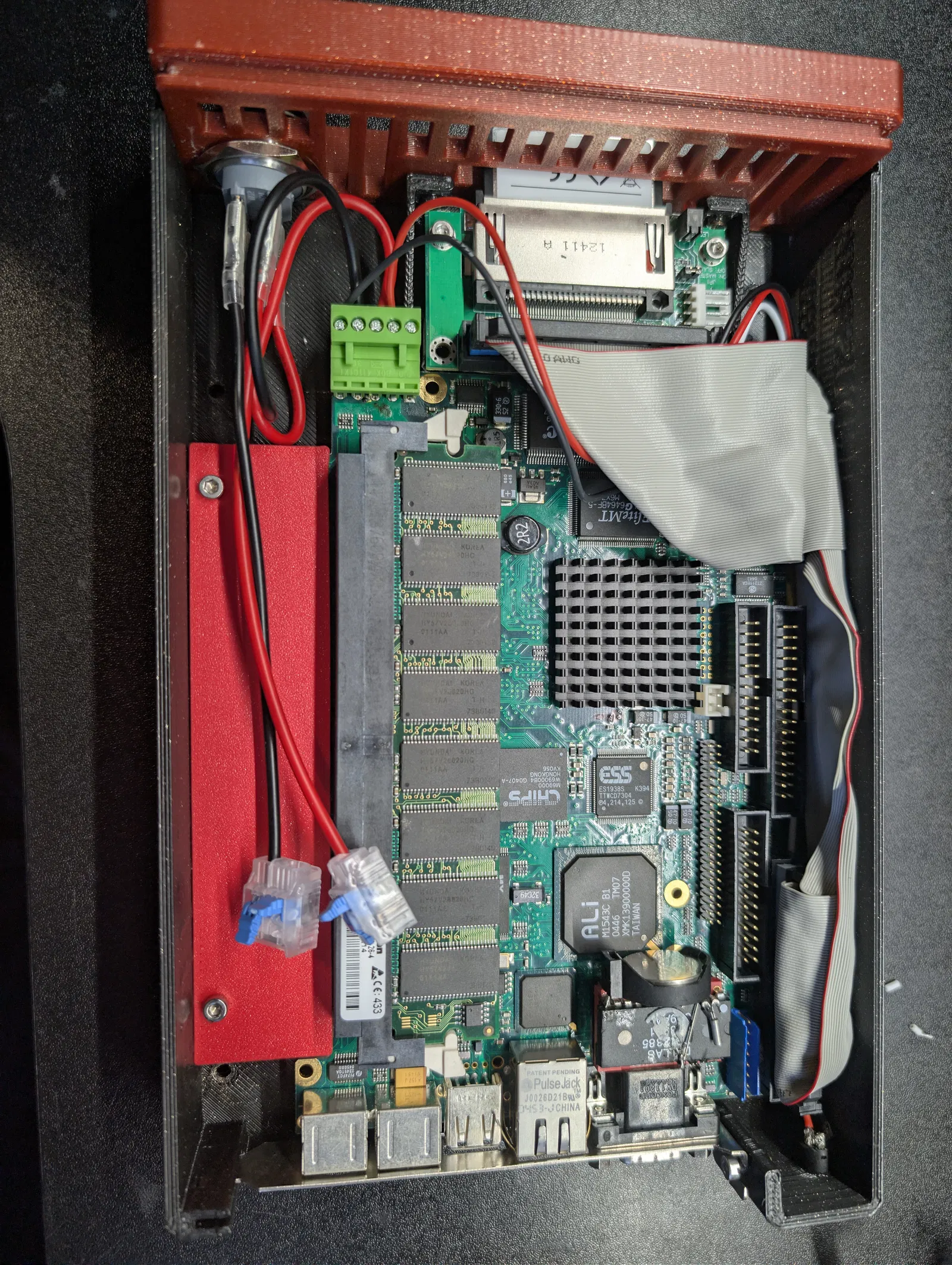

Mình đang sở hữu một chiếc Kontron Coolmonster/s, đây là bo mạch chủ tất cả trong một (all-in-one) chạy Pentium 266 MMX cực kỳ lý tưởng cho việc chơi game DOS vì nó có sẵn card âm thanh tương thích Soundblaster. Tuy nhiên, mình không muốn dùng cả một cái thùng máy (case) to đùng chỉ để chứa nó, nên mình đã thiết kế cái case này để đặt gọn gàng trên bàn làm việc.

Hướng dẫn lắp ráp

• Mọi lỗ bắt vít đều cần dùng brass heat insert (ốc cấy nhiệt). Anh em hãy kiểm tra kỹ xem các lỗ trên bo mạch chủ của mình có khớp với của mình không nhé, nếu không sẽ rất dễ gây chập mạch.

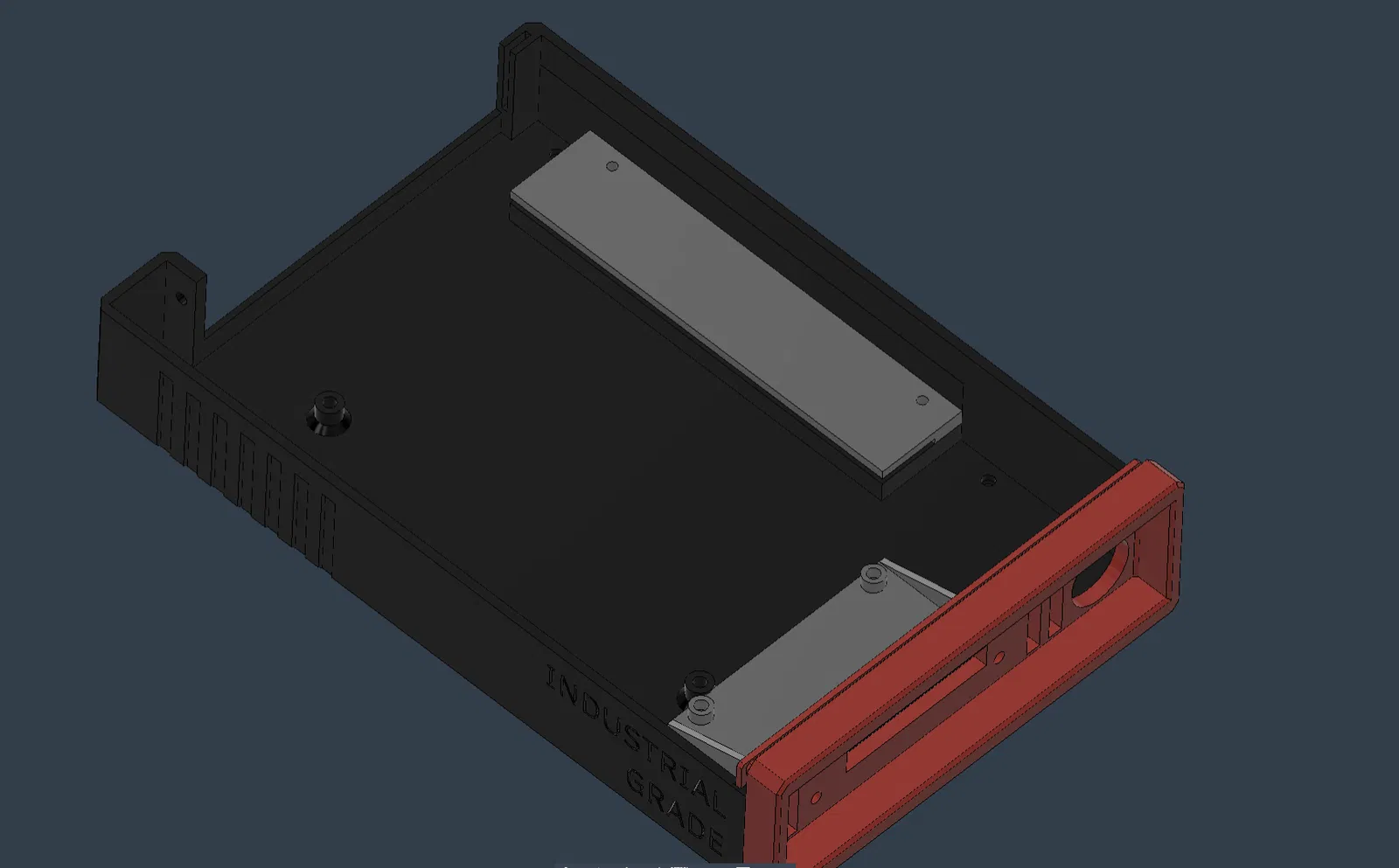

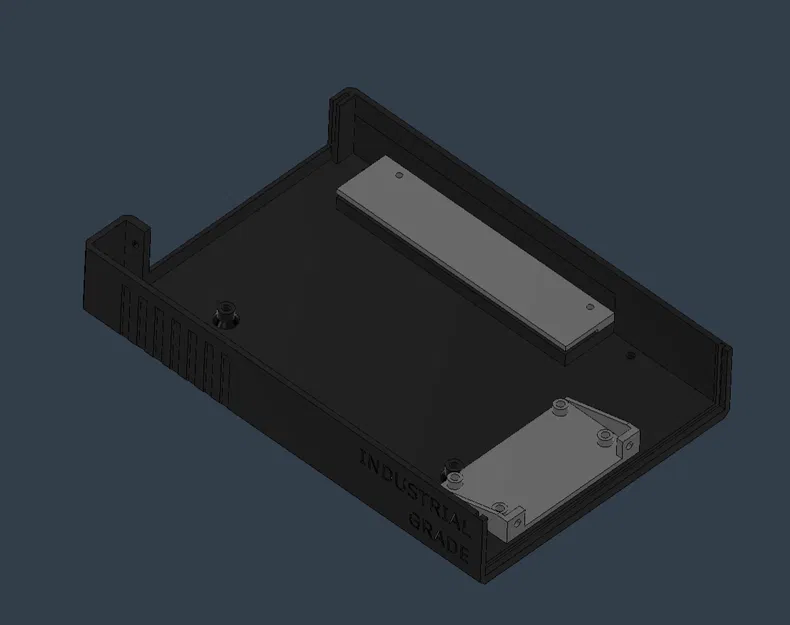

• Có một phần giữ bo mạch để cố định mainboard. Thiết kế này vừa vặn với các dòng PISA, nhưng nếu bo mạch của anh em không phải chuẩn PISA thì hãy thử đo đạc trước khi in.
• PISA chính là chuẩn ISA, nên nếu bo mạch SBC của anh em dùng chuẩn PCI thì có thể sẽ không vừa đâu nhé.
• Nhớ lắp thêm hệ thống tản nhiệt nếu cần thiết!

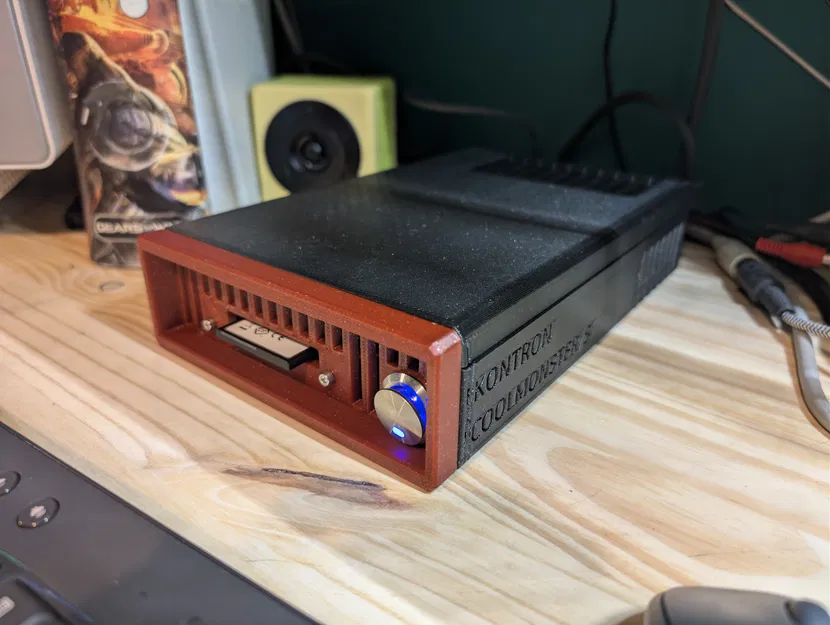

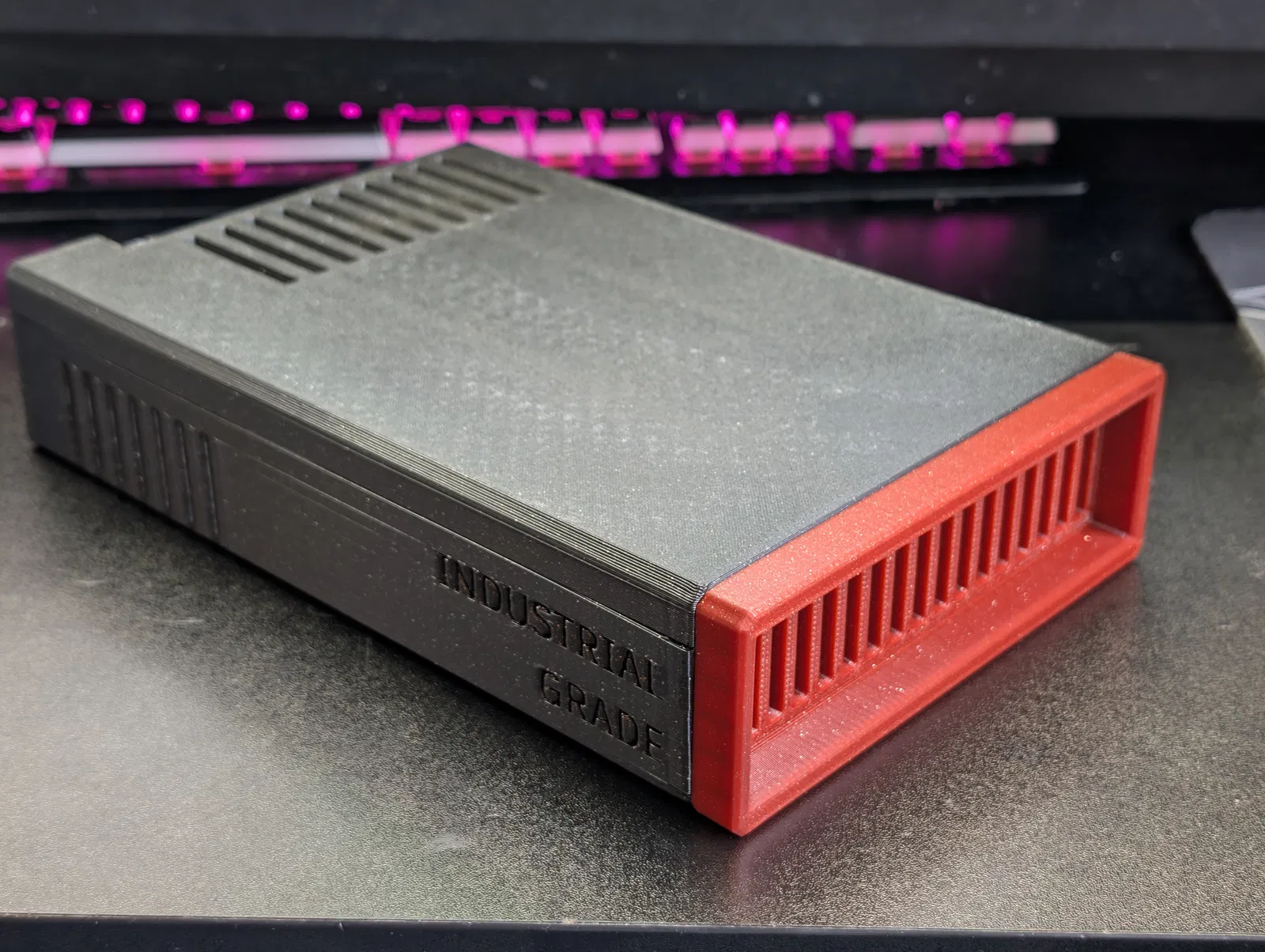

Mình đã in bằng nhựa PLA và thấy độ cứng cáp rất ổn. Bản mình dùng cá nhân có dập nổi chữ "Kontron coolmonster/s" ở cạnh bên, nhưng bản này mình đã lược bỏ để anh em có thể dùng cho bất kỳ bo mạch chủ nào tùy thích.

Mình sử dụng một công tắc hành trình (Rocker Switch) 22mm để làm nút nguồn.
