Bảng điều khiển stream deck Arduino tùy chỉnh với 7 hoặc 11 nút

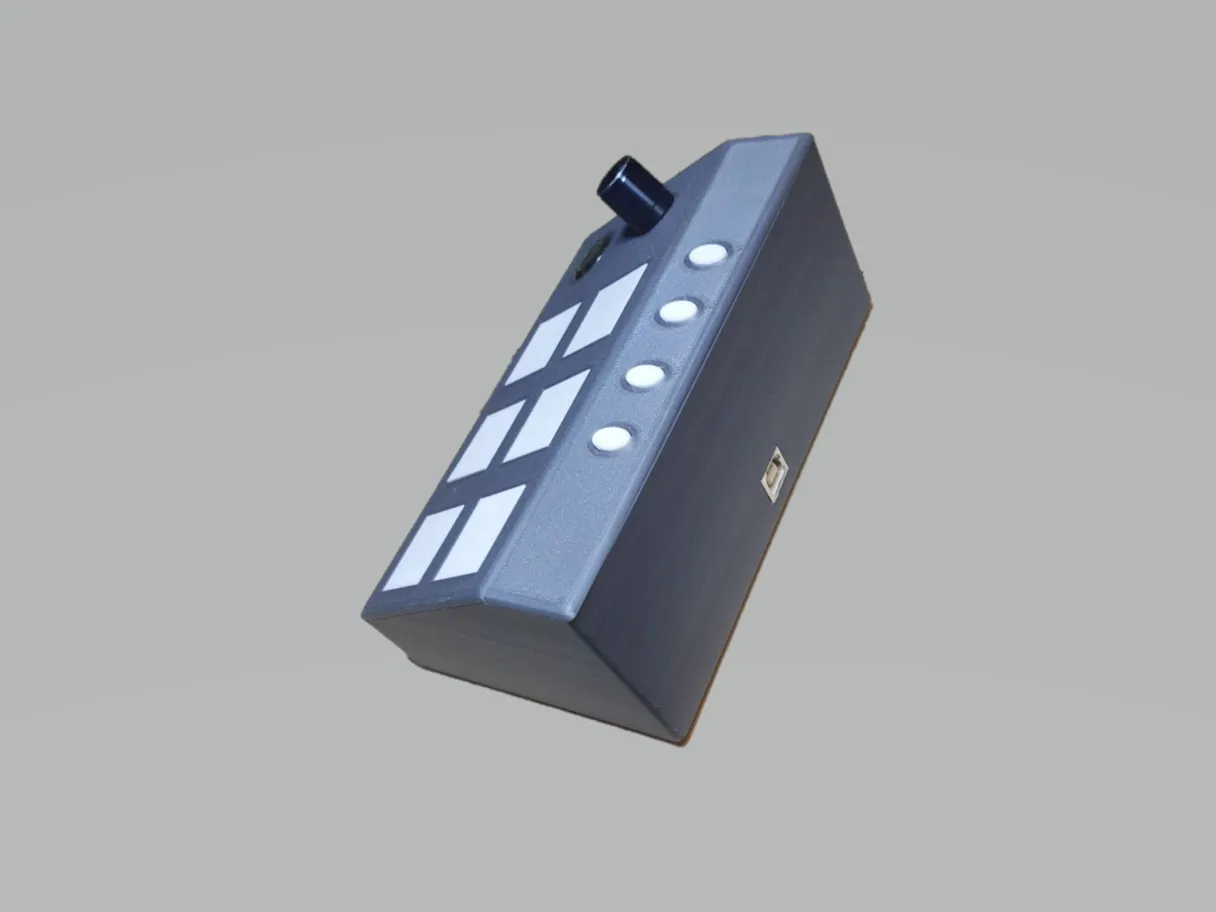

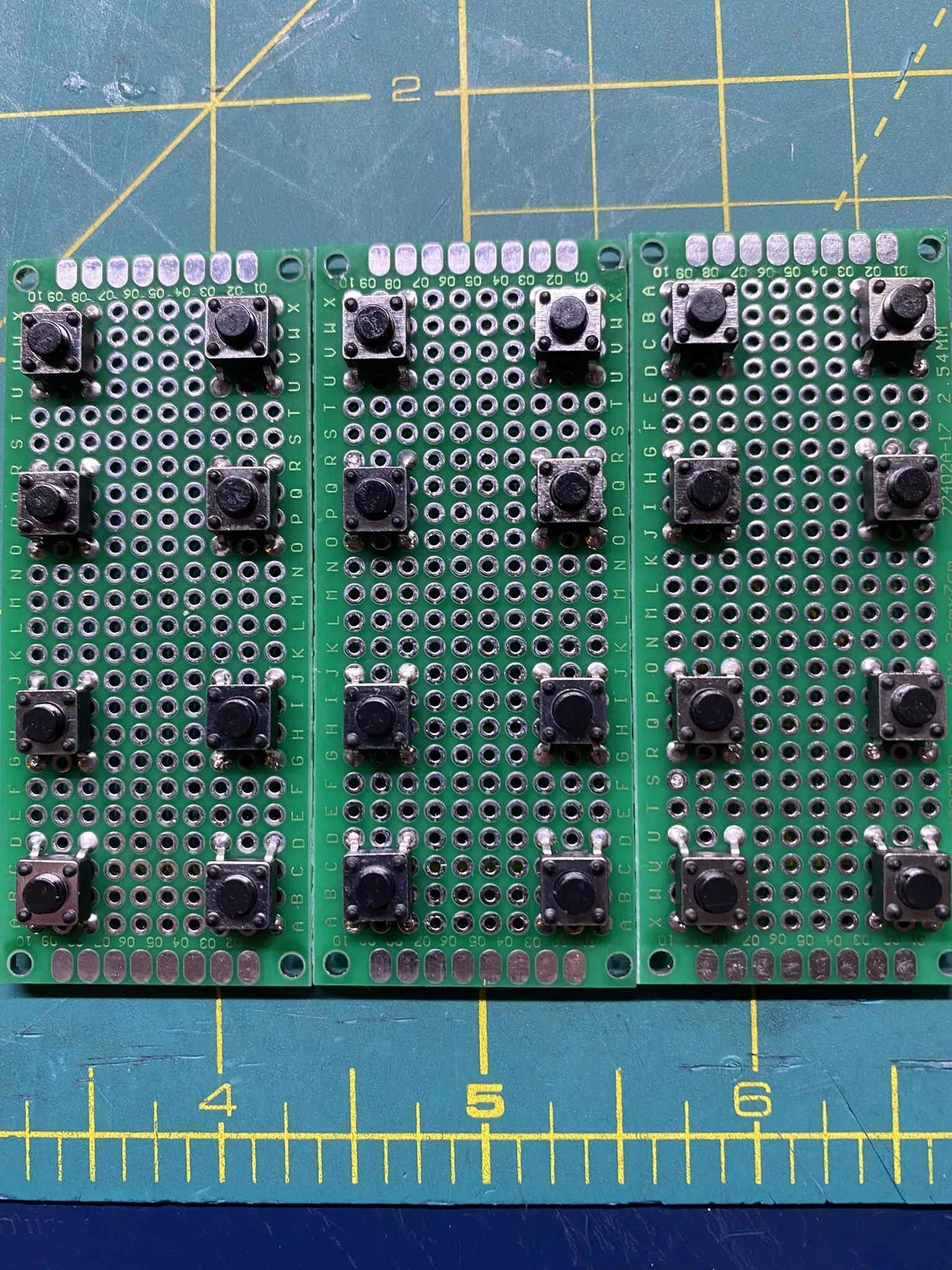

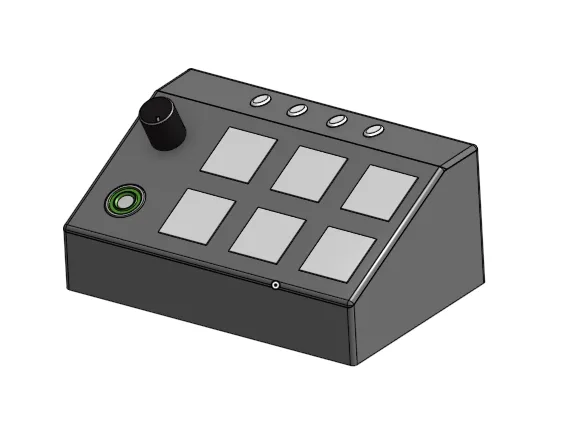

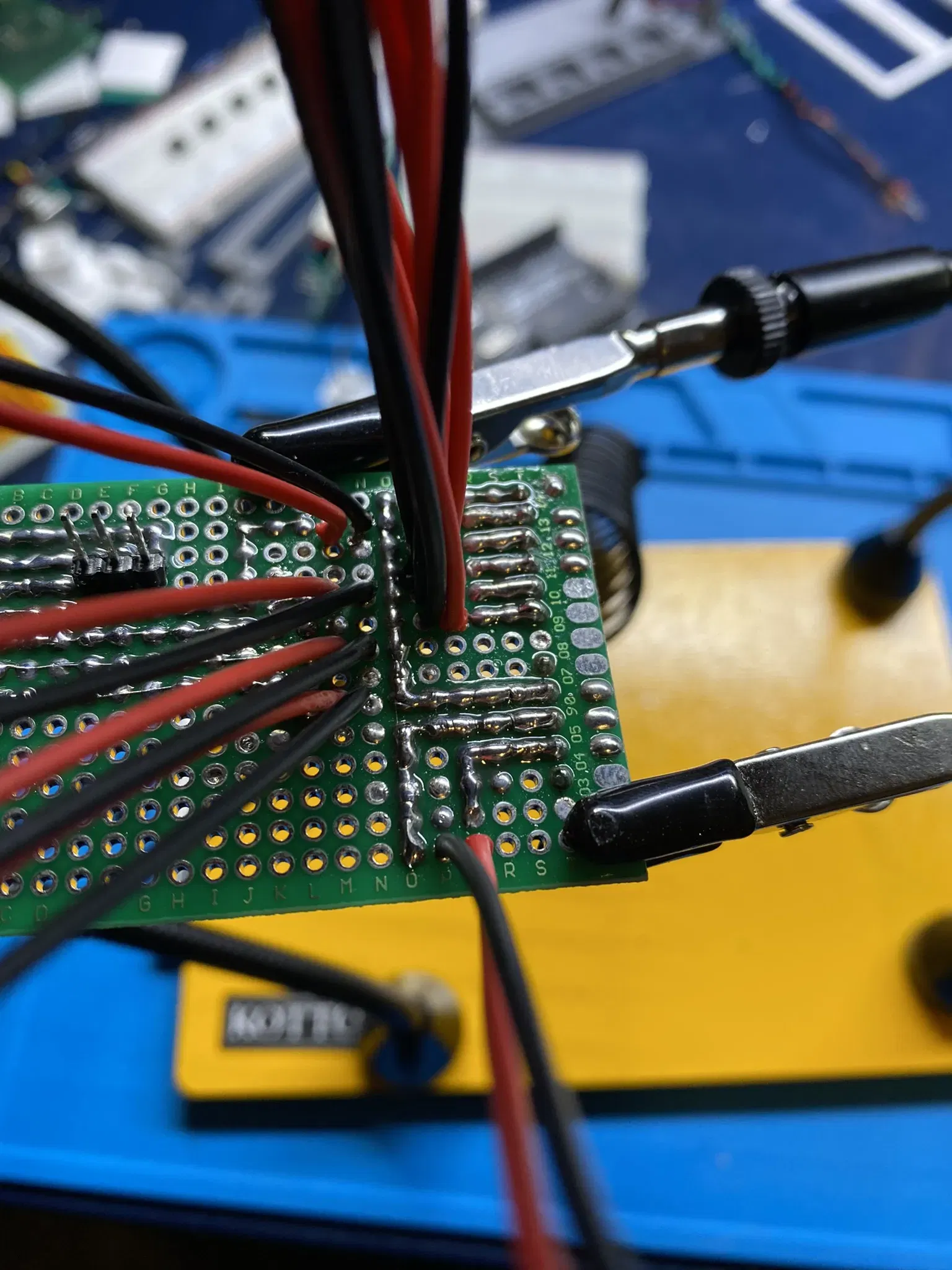

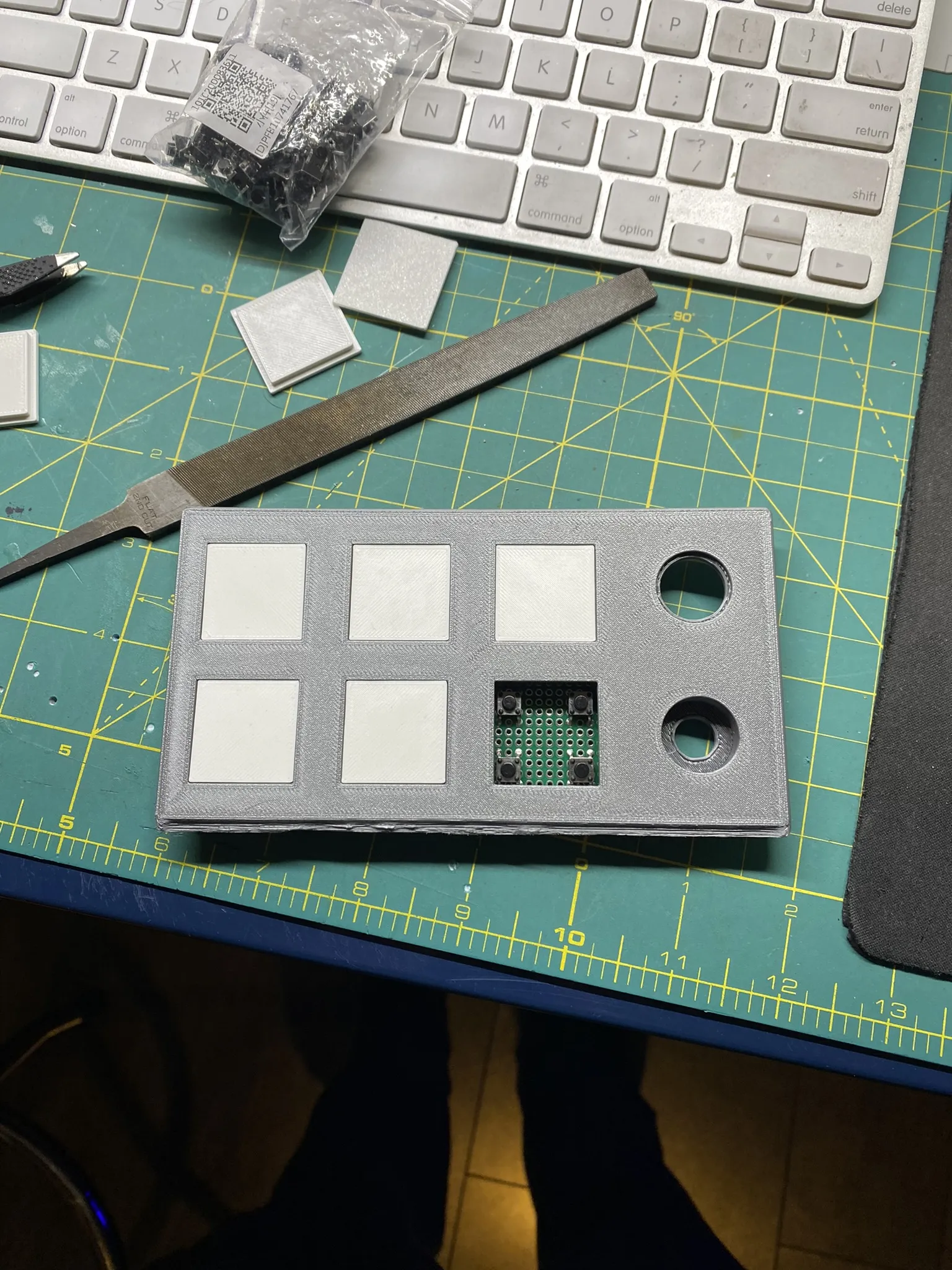

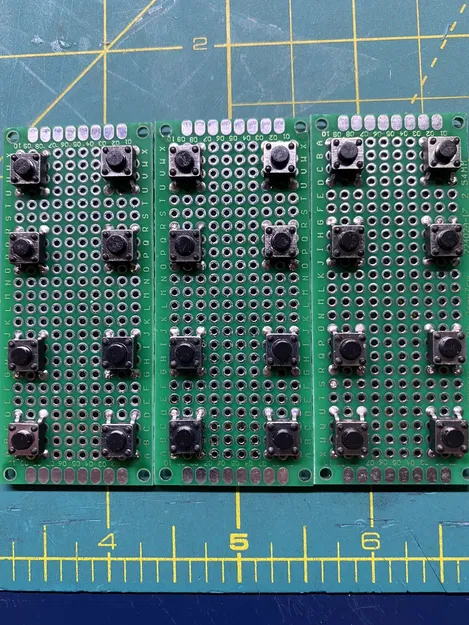

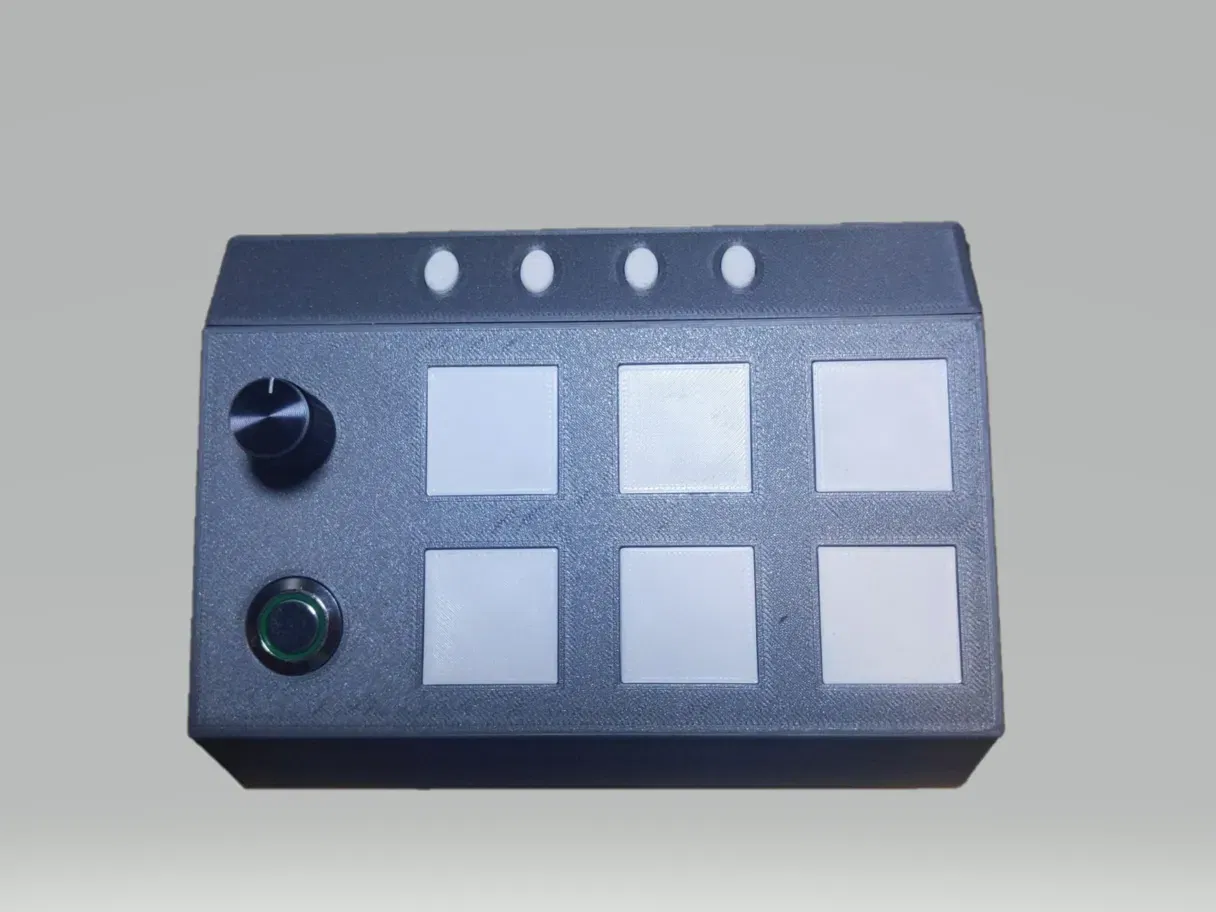

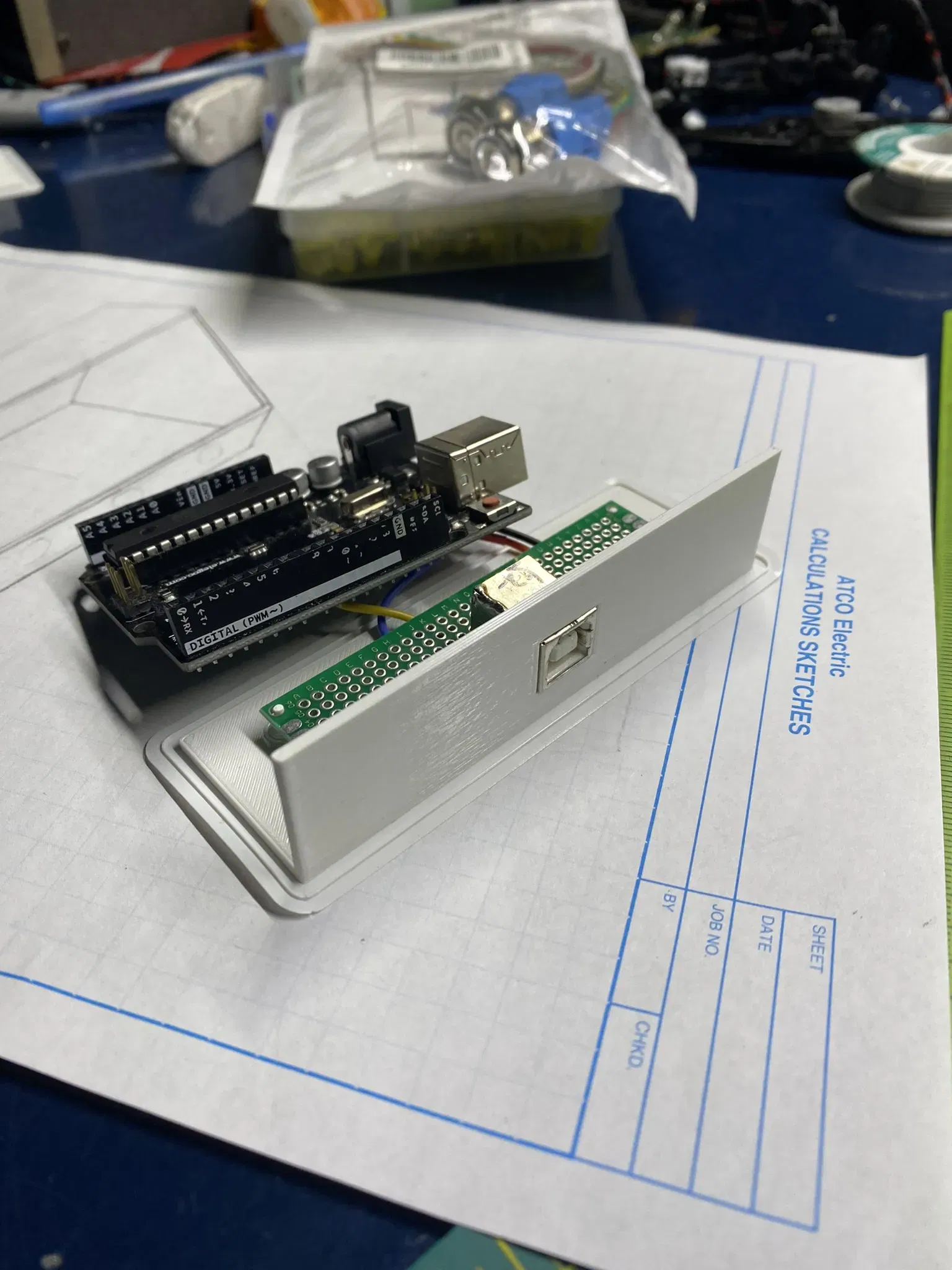

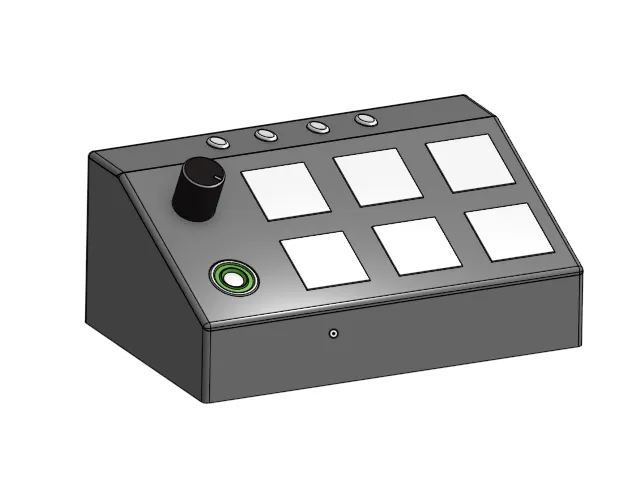

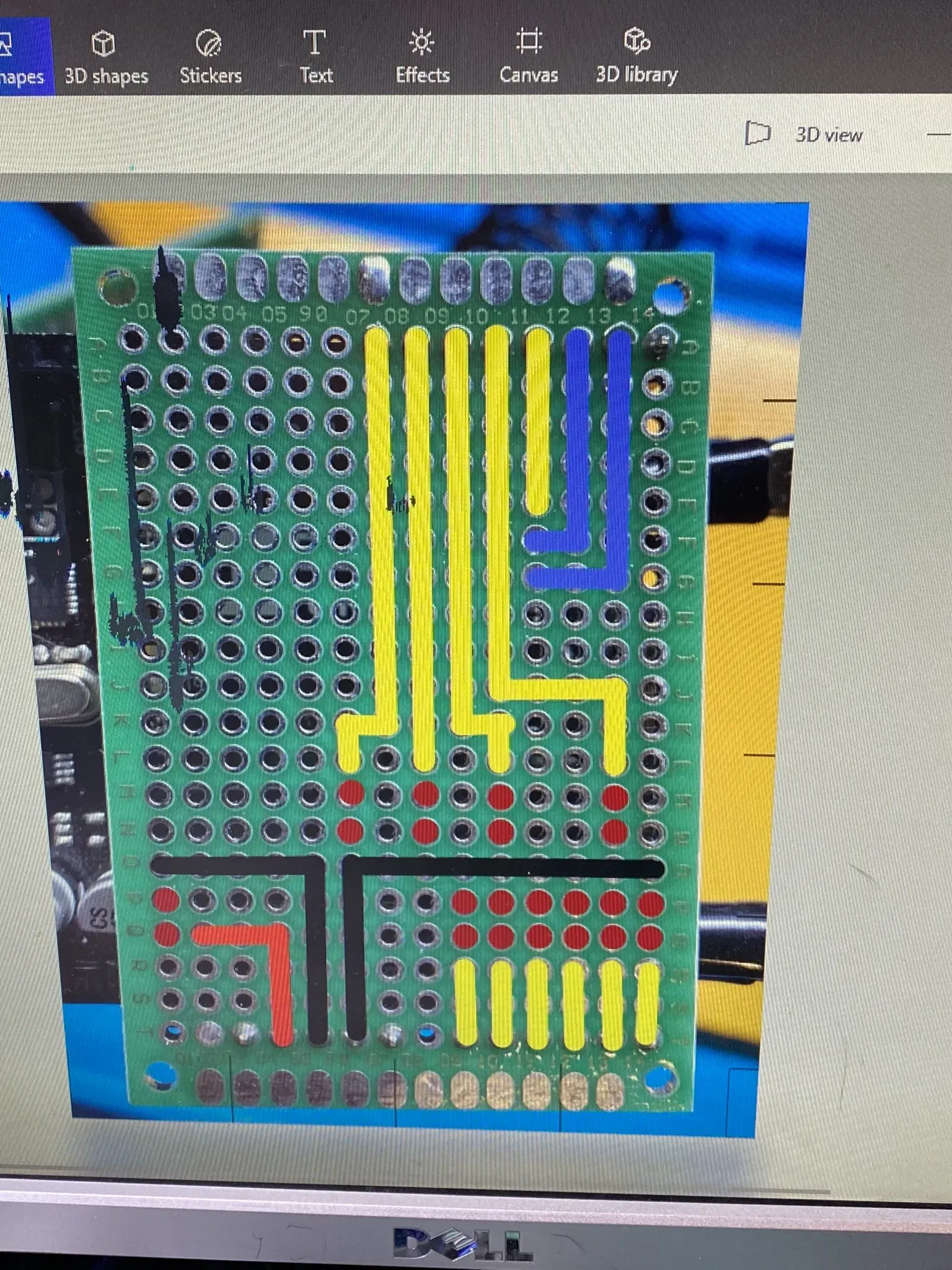

Bảng điều khiển này được thiết kế như một công cụ mã nguồn mở để cho phép người dùng kiểm soát máy tính và quy trình làm việc của họ hiệu quả hơn. Tất cả mã nguồn, thông tin và cập nhật tiến độ sẽ được công bố trên kho github của tôi tại đây. Nếu bạn có yêu cầu tính năng, ý tưởng về cách cải thiện sản phẩm hoặc quan tâm đến việc đóng góp, bạn có thể gửi cho tôi một tin nhắn và tôi sẽ cố gắng trả lời khi có cơ hội. Tôi thiết kế điều này để thân thiện với ngân sách trong khi vẫn duy trì một số tính năng chấp nhận được. Vì điều này không được tạo ra để đăng tải ban đầu. Mạch điện và thiết kế đều được làm thủ công và sẽ yêu cầu một hiểu biết cơ bản về cách tạo mạch perf board và các vấn đề khắc phục đi kèm với nó. Tôi khuyên bạn nên bắt đầu với hướng dẫn lắp đặt cổng usb vì đây là phần khó nhất để hàn và yêu cầu kích thước khá chính xác. Để xây dựng dự án này, bạn sẽ cần có ít nhất kiến thức cơ bản và hiểu biết về hàn và xây dựng mạch perf board. Các linh kiện tôi đã sử dụng trong bảng điều khiển này được liệt kê như sau. - 24x hoặc 32x nút bấm tạm thời 5mm tùy thuộc vào tấm trên mà bạn in. Tôi đã mua bộ này trên amazon

• 1x bộ mã hóa quay. Tôi đã mua bộ 5 cái này từ WayinTop
• 1x nút bấm chuyển đổi giữ 16mm. Tôi không thể tìm thấy cái chính xác mà tôi đã sử dụng cho dự án này nhưng bất kỳ nút chuyển đổi 16mm nào giống như những cái được liên kết đều sẽ hoạt động
• 1x arduino uno r3. Tôi đã sử dụng uno vì tôi có một cái nằm xung quanh nhưng có thể thích ứng để làm việc với các vi điều khiển khác. Nếu được yêu cầu, tôi có thể xem xét lại thiết kế và làm việc để thêm khả năng tương thích. - 3x bảng mạch perfboard 3cm x 7cm, 2x bảng mạch perfboard 2cm x 8cm, 1x bảng mạch perfboard 4cm x 6cm, và nhiều chân và đầu nối khác nhau. Tôi đã mua bộ này và nó kéo dài khoảng một năm rưỡi qua nhiều dự án

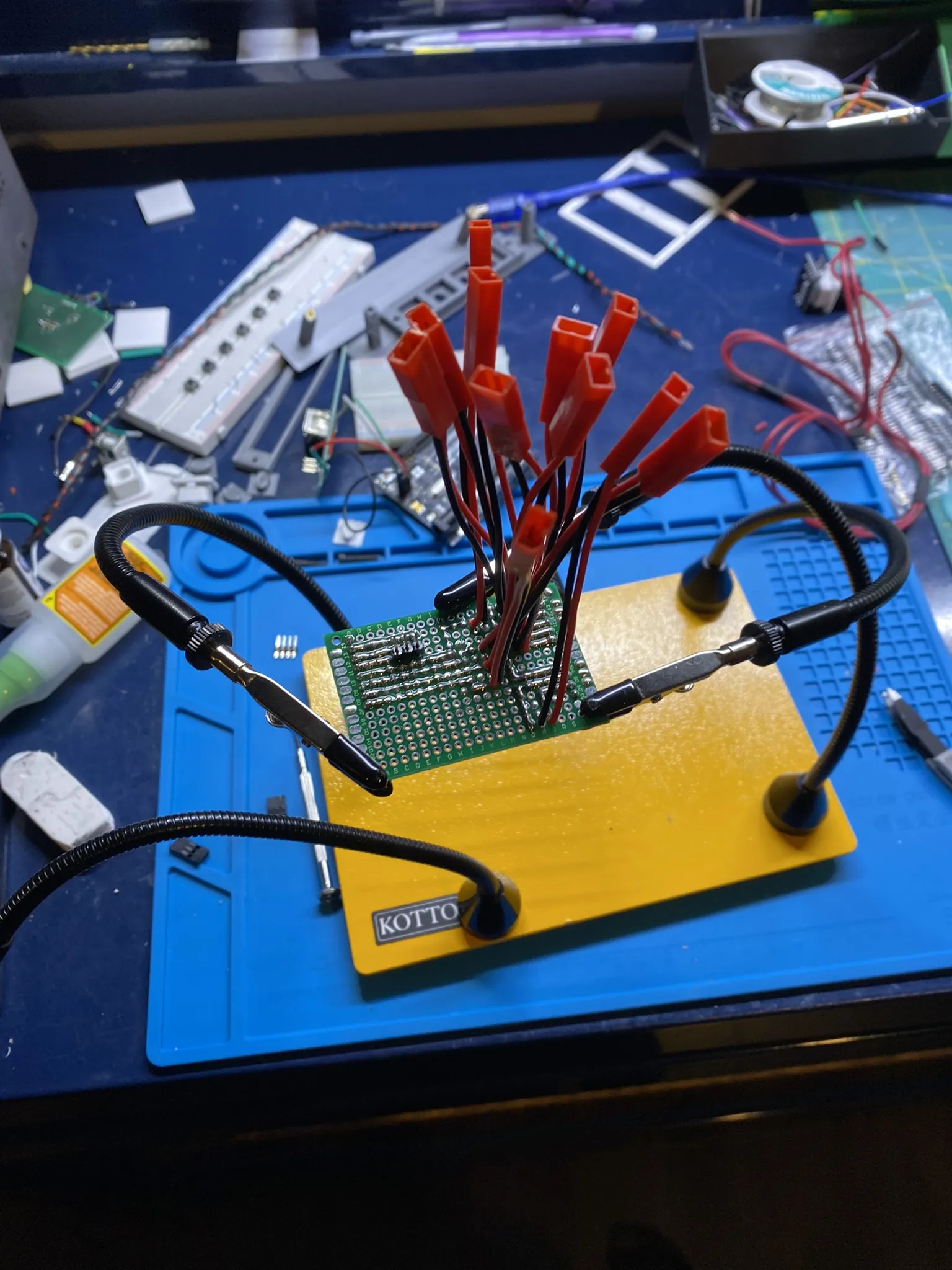

• dây khác nhau, tôi sử dụng dây dupont cũ mà đã lâu không còn các kết nối bị kẹp nhưng có thể sử dụng bất kỳ dây nào hợp lý. - Tôi cũng khuyên bạn nên mua các đầu nối Jst để giúp việc ngắt kết nối và kết nối lại tất cả các nút trên tấm trên từ arduino khi tháo rời để khắc phục sự cố dễ dàng hơn. - 11x hoặc 13x chèn nhiệt M3 tùy thuộc vào tấm trên đã được in. Tôi đã liên kết gói mà tôi đã sử dụng nhưng bất kỳ cái nào có kích thước tương tự đều sẽ hoạt động
• 2x hoặc 4x vít đầu tròn M3 12mm tùy thuộc vào tấm trên đã được in, 9x vít đầu tròn M3 8mm. Tôi đã mua gói này cách đây khá lâu nhưng bất kỳ cái nào cũng sẽ hoạt động. Tôi sẽ trả lời bất kỳ câu hỏi nào tôi nhận được và có thể thực hiện các thay đổi nếu cần. Tất cả sẽ được tải lên github của tôi cũng như tất cả mã và hướng dẫn.
