Hộp số đai tỷ số thấp cho 3D Sets Rancher RC

Lưu ý nhỏ: mô hình này chỉ chứa các tệp đã sửa đổi (dựa trên Model 6 v1.1.2). Để lắp ráp hoàn chỉnh, bạn cần thêm các linh kiện từ một trong những mẫu Rancher của 3DSets tại: https://3dsets.com/product-category/3dprintable-models/3d-printable-car-models/rancher-4x4-lineup/

Tôi không đảm bảo rằng mô hình này sẽ hoạt động hoàn hảo, in chính xác hoặc có độ bền cao - hiện tại thì nó vẫn đang hoạt động tốt trên chiếc xe của tôi.

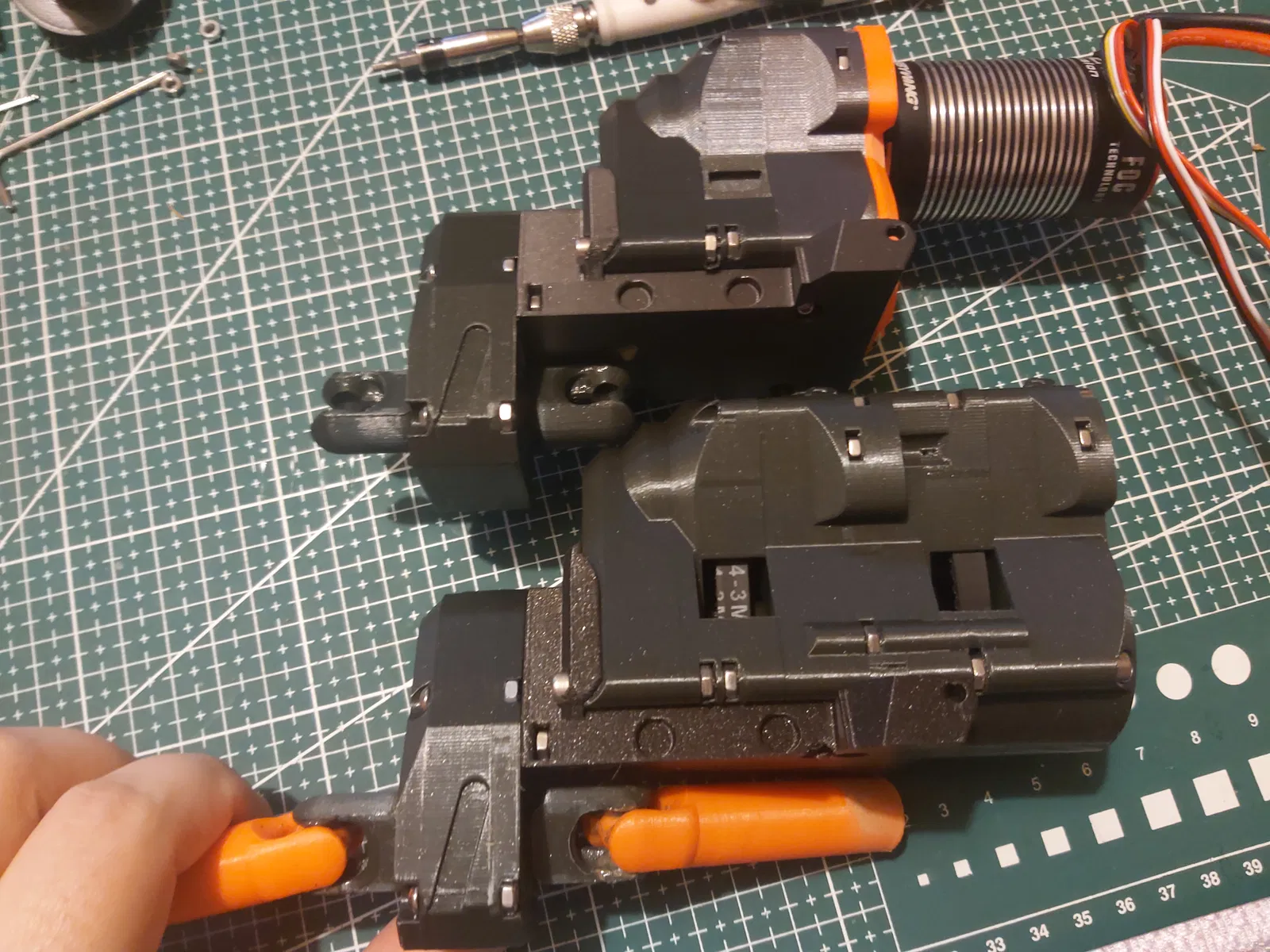

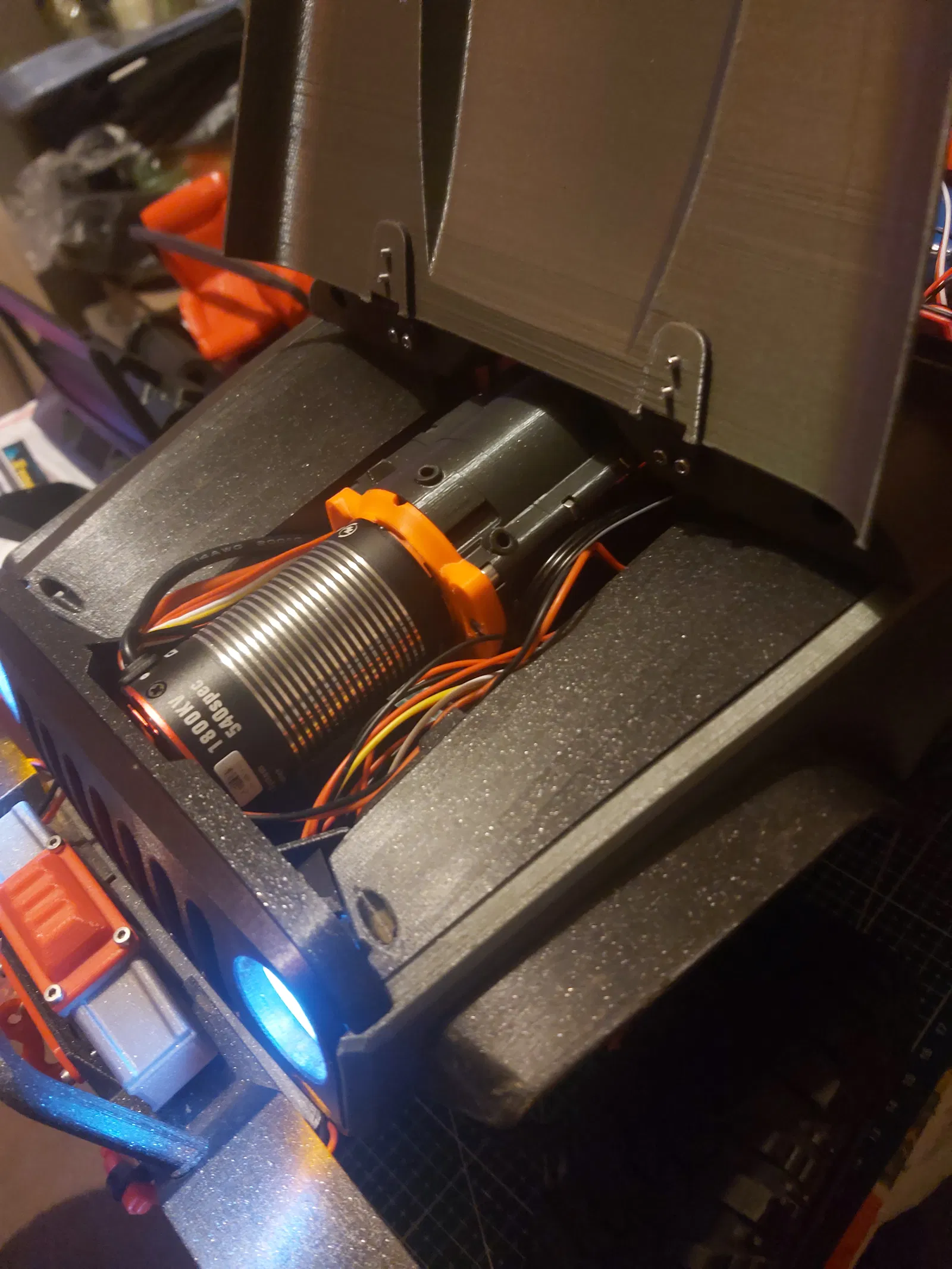

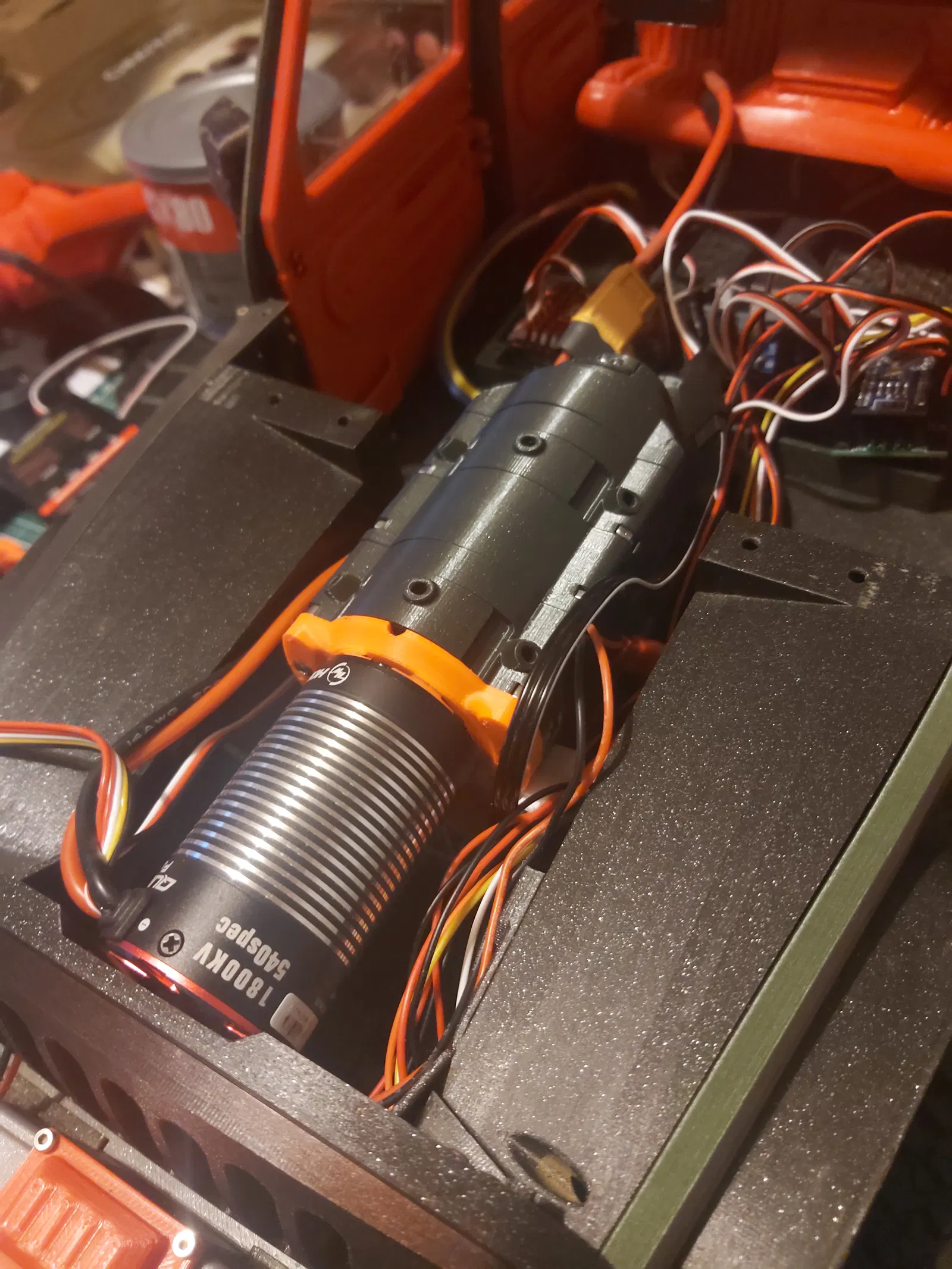

Việc lắp đặt hộp số yêu cầu phải tháo kính chắn gió phía trước. Ngoài ra, thảm lót sàn trước sẽ không khớp với hộp số đã sửa đổi (hiện tại tôi chưa nâng cấp phần này).

Lưu ý rằng do tỷ số truyền thấp (32:1 thay vì tỷ số đai mặc định 8:1), mô hình RC sẽ chạy chậm hơn so với hộp số bánh răng 29.4:1, nhưng bù lại nó có khả năng vượt địa hình (crawling) cực kỳ ấn tượng.

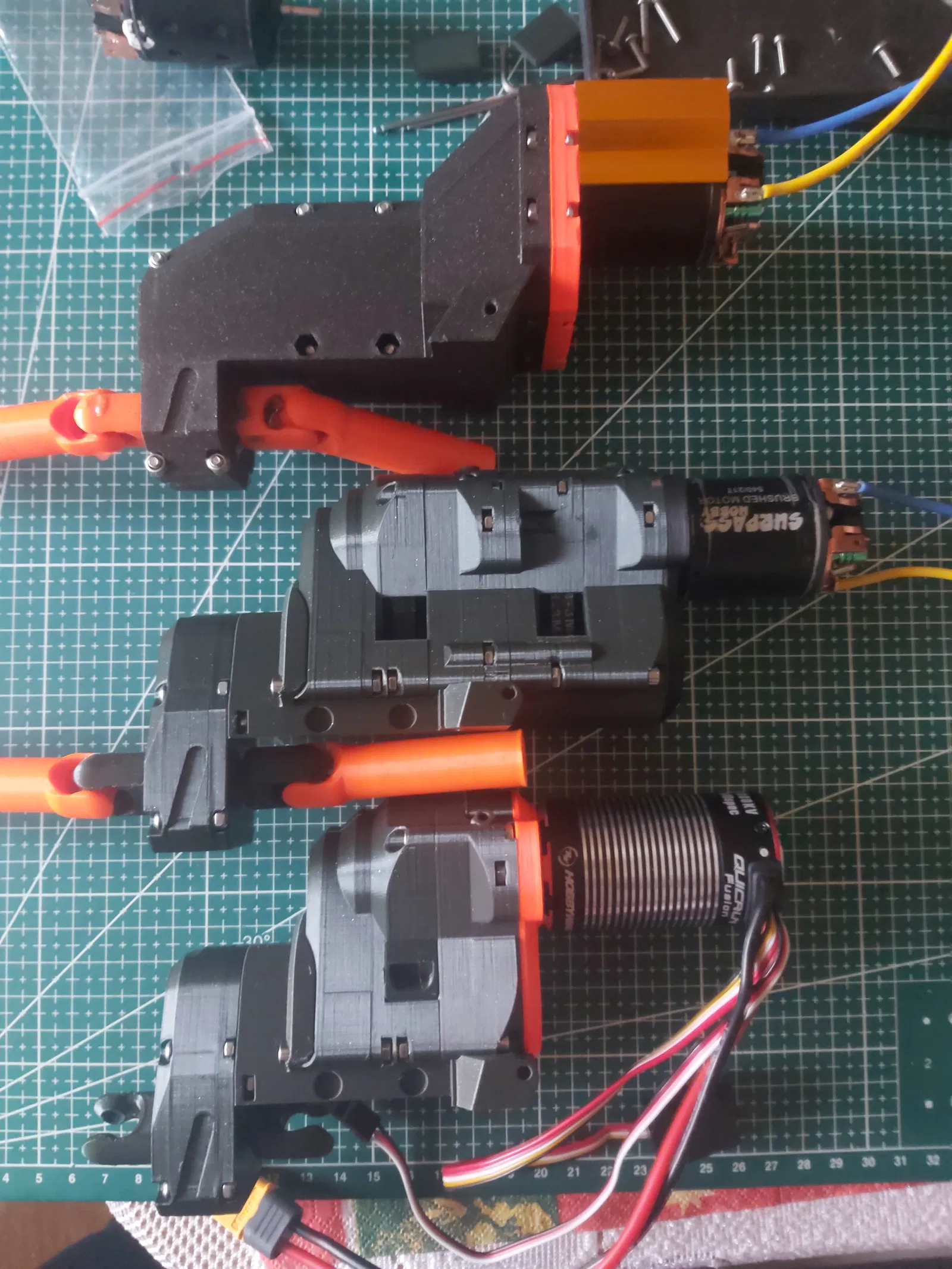

Cấu hình khuyến nghị:

• Hộp số đai tiêu chuẩn (8:1): Sử dụng motor không chổi than do 3DSets đề xuất (hoặc lớn hơn). Trường hợp khẩn cấp có thể dùng motor 540 55T kết hợp với ESC 1080 (chạy bình thường thì ổn, nhưng sẽ rất nóng nếu dùng để leo trèo).
• Hộp số bánh răng tiêu chuẩn (29.4:1): Sử dụng thiết lập mặc định của 3DSets (hoặc motor 540 21T với ESC 1080) hoặc combo Hobbywing Fusion (cần thận trọng vì mô-men xoắn động cơ cao).
• Hộp số đai tỷ số thấp (32:1): Nên chạy tốt với motor 540 21T hoặc Hobbywing Fusion.

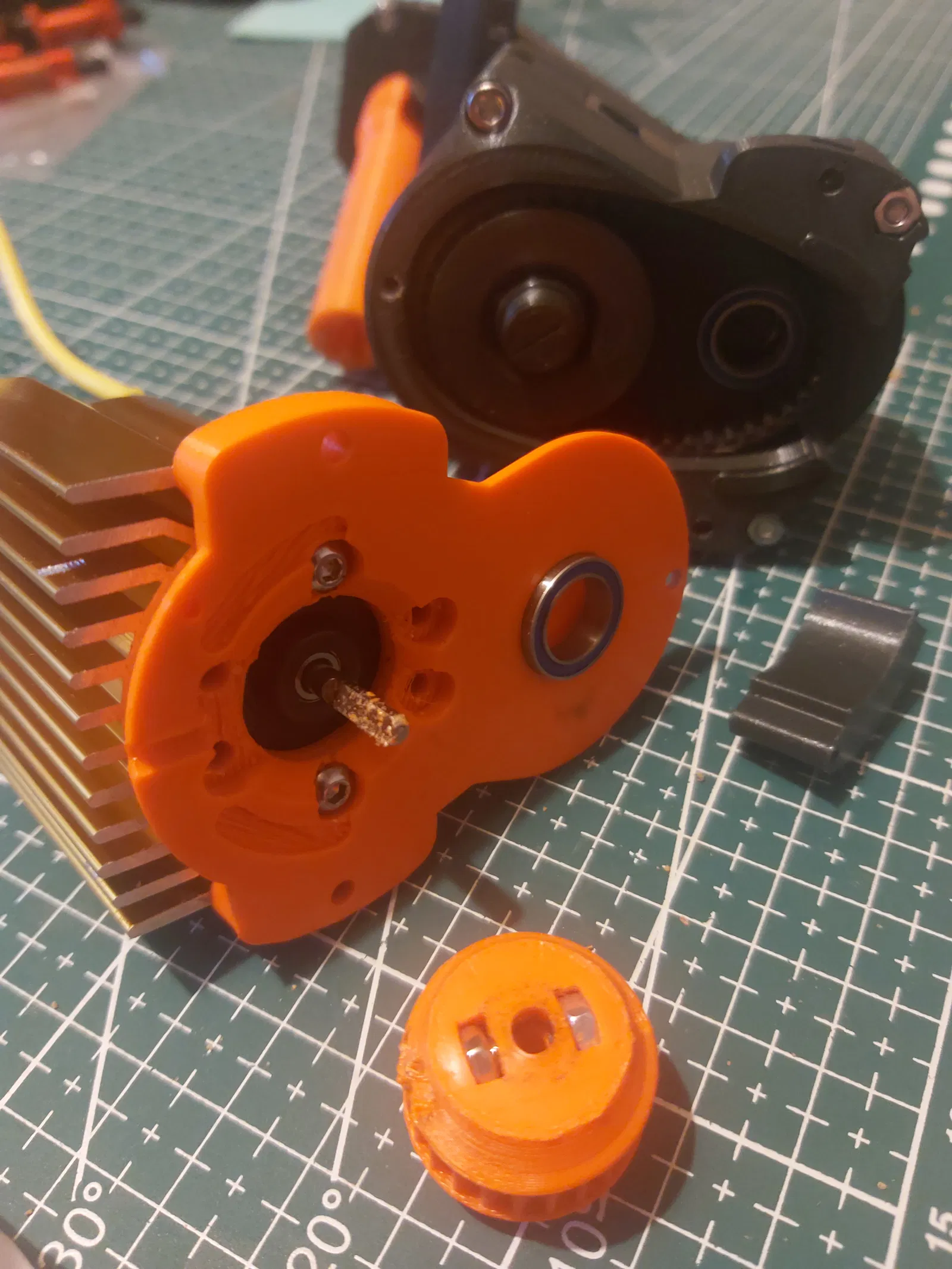

Khuyến khích dùng nhựa chịu nhiệt và bền như PC Blend để in các bánh đai (pulleys). Sau khi chạy lâu với bánh đai in bằng PLA, tôi thấy chúng bị lỏng trong vòng bi do nhiệt độ khi chạy liên tục 15 phút gần tốc độ tối đa khiến trục làm biến dạng lòng lỗ vòng bi.

Vòng bi và bánh đai phải khớp chặt. Nếu lỏng, hãy tăng nhẹ tỉ lệ (scale) bánh đai để tránh tiếng kêu cạch cạch và tránh gãy hộp số.

Các tệp Gearbox Housing - front Fusion.3mf và Box Front D_mod.3mf có hai lỗ ngang cách nhau 25mm (cho motor 540/550), các lỗ còn lại cách nhau 25.4mm (cho motor Hobbywing Fusion).

In các tệp cần thiết theo thiết lập mặc định của 3DSets.

Hướng dẫn lắp ráp chi tiết:

Với hộp số bánh răng (tỷ số 29.4:1):

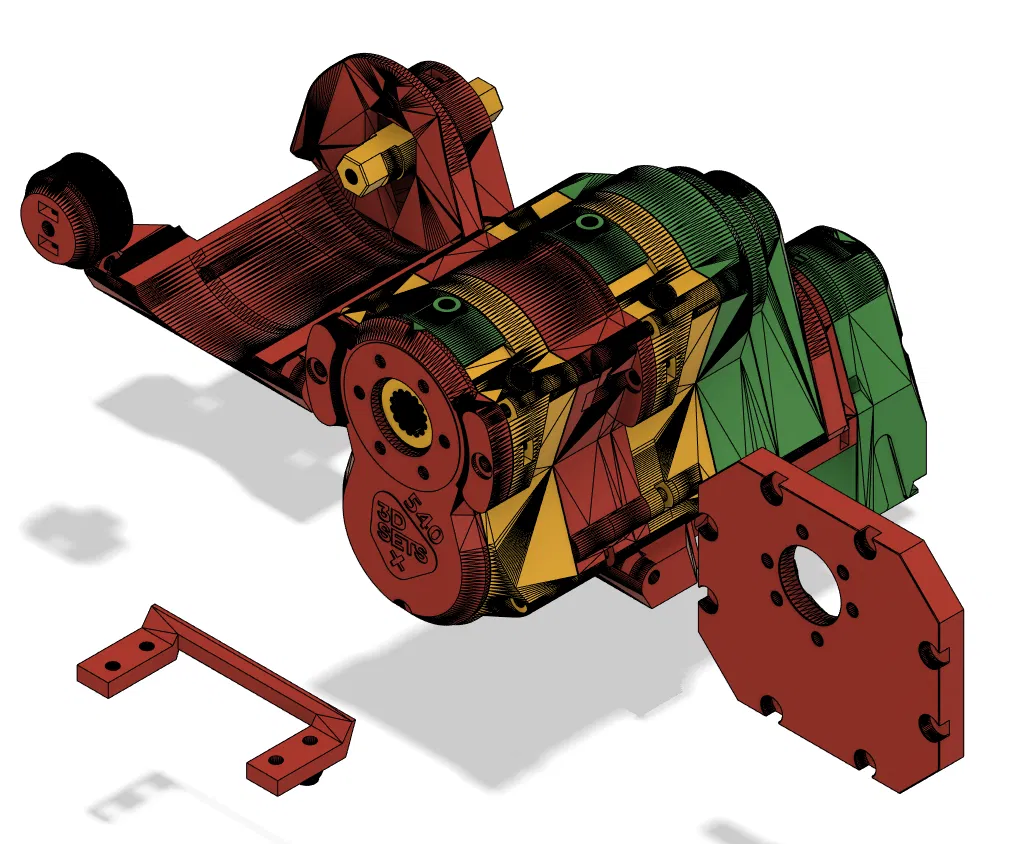

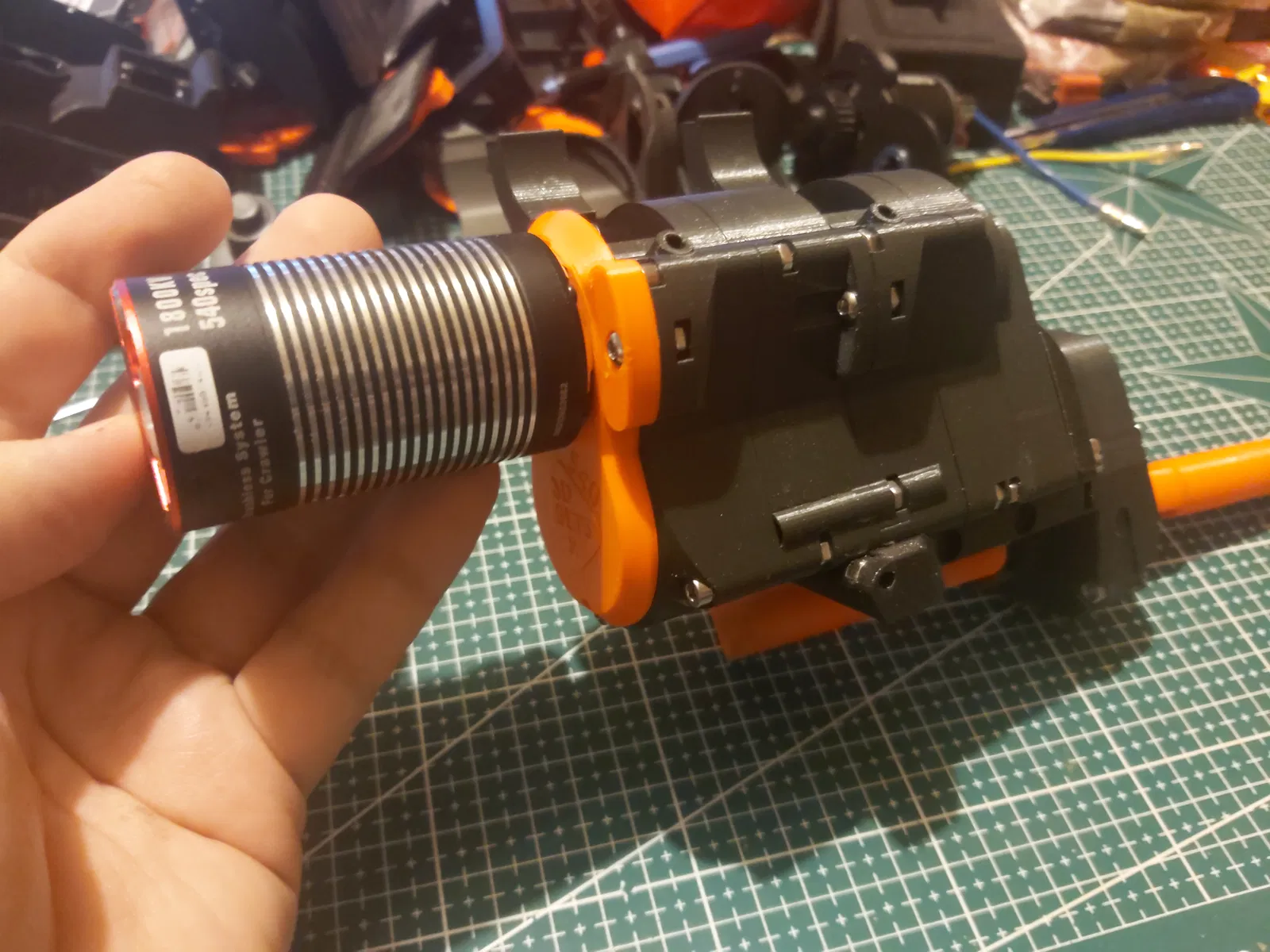

• In file Gearbox Housing - front Fusion.3mf. Tấm này cho phép lắp motor Hobbywing Fusion. Chú ý mô-men xoắn cao có thể làm bánh răng và trục nhanh mòn. Vì motor Fusion ít nóng ở tỷ số này nên không cần dùng nhựa chịu nhiệt cao như ABS.
• Dùng ốc M3x8 để gắn motor Hobbywing Fusion.

Với hộp số đai, bạn có hai lựa chọn chính:

1. Hộp số dài (Box Middle): Chỉ dùng nếu bạn muốn tỷ số truyền 8:1 nhưng ngắn hơn 42mm. Cần in Box Middle -42mm.3mf, Shaft Long -42mm.3mf và Motor pulley - 14T sprocket.3mf.

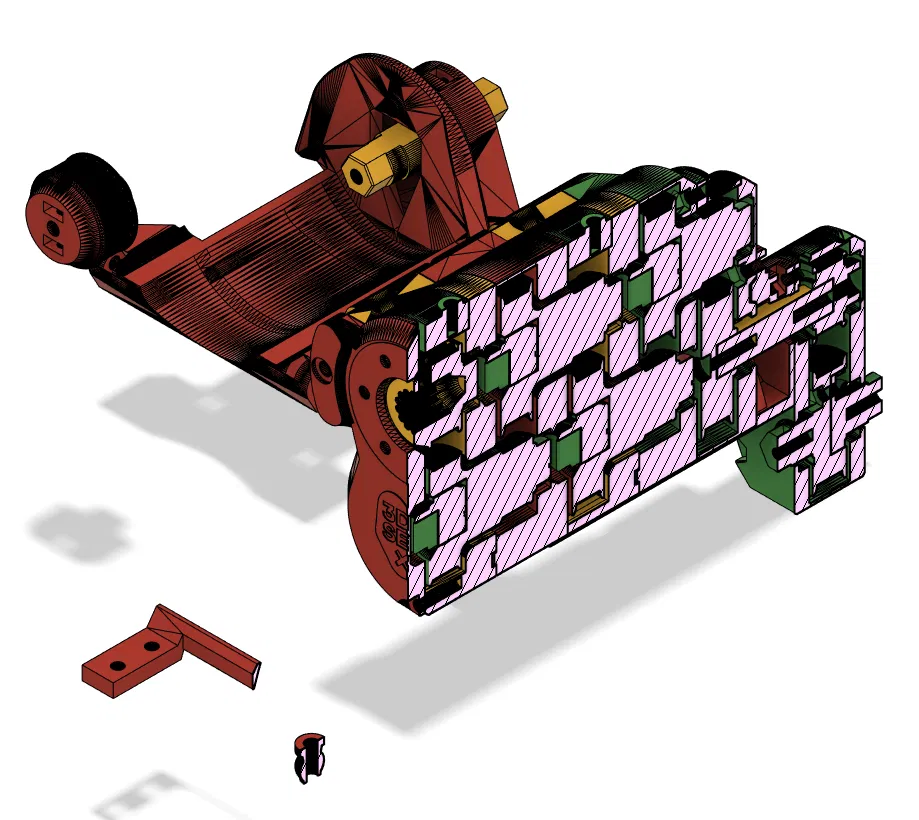

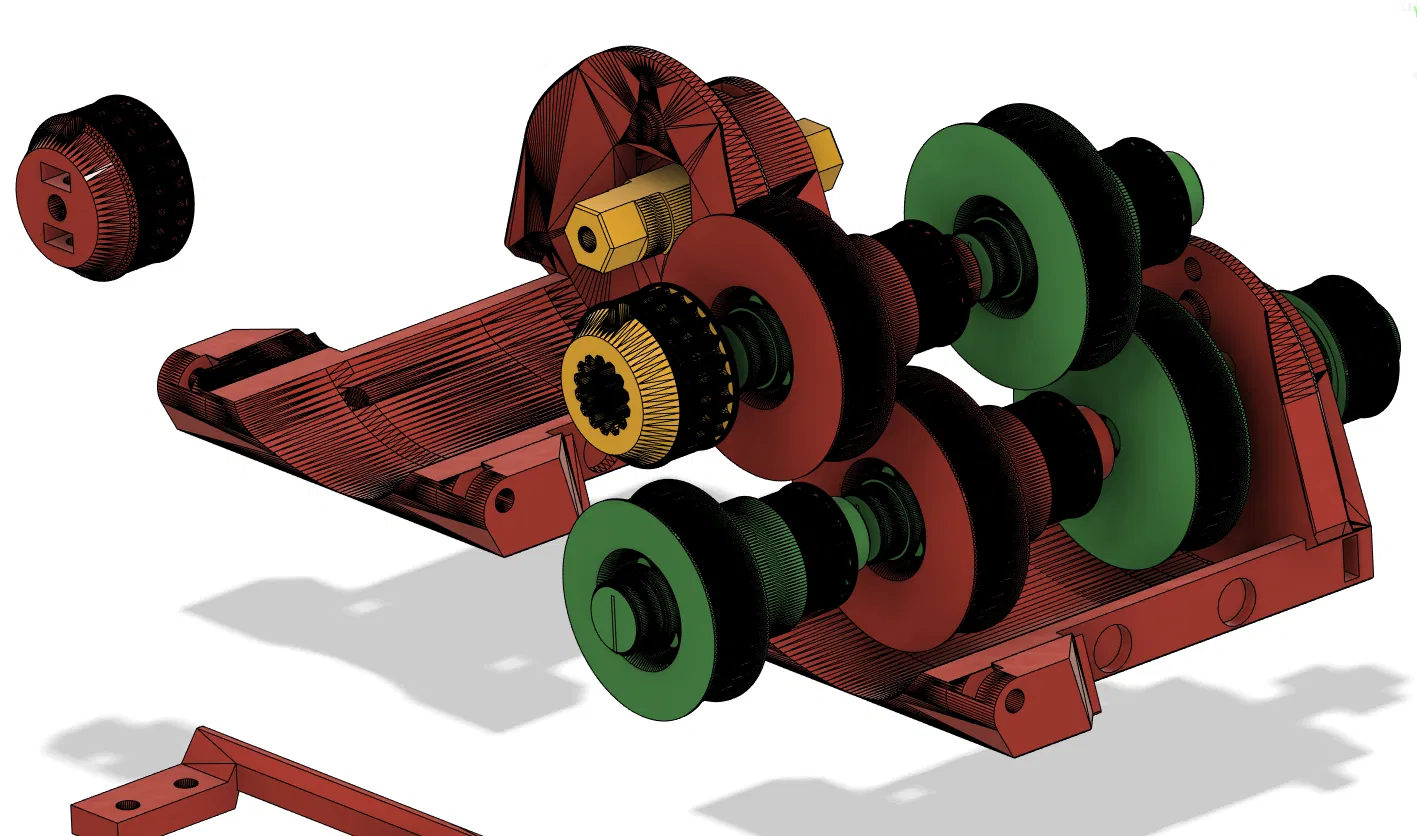

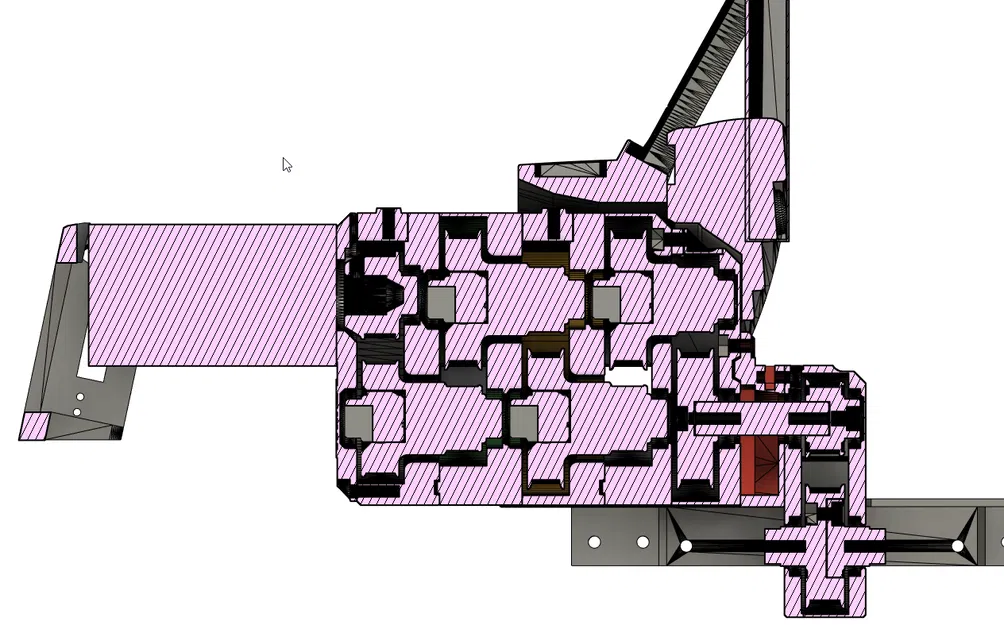

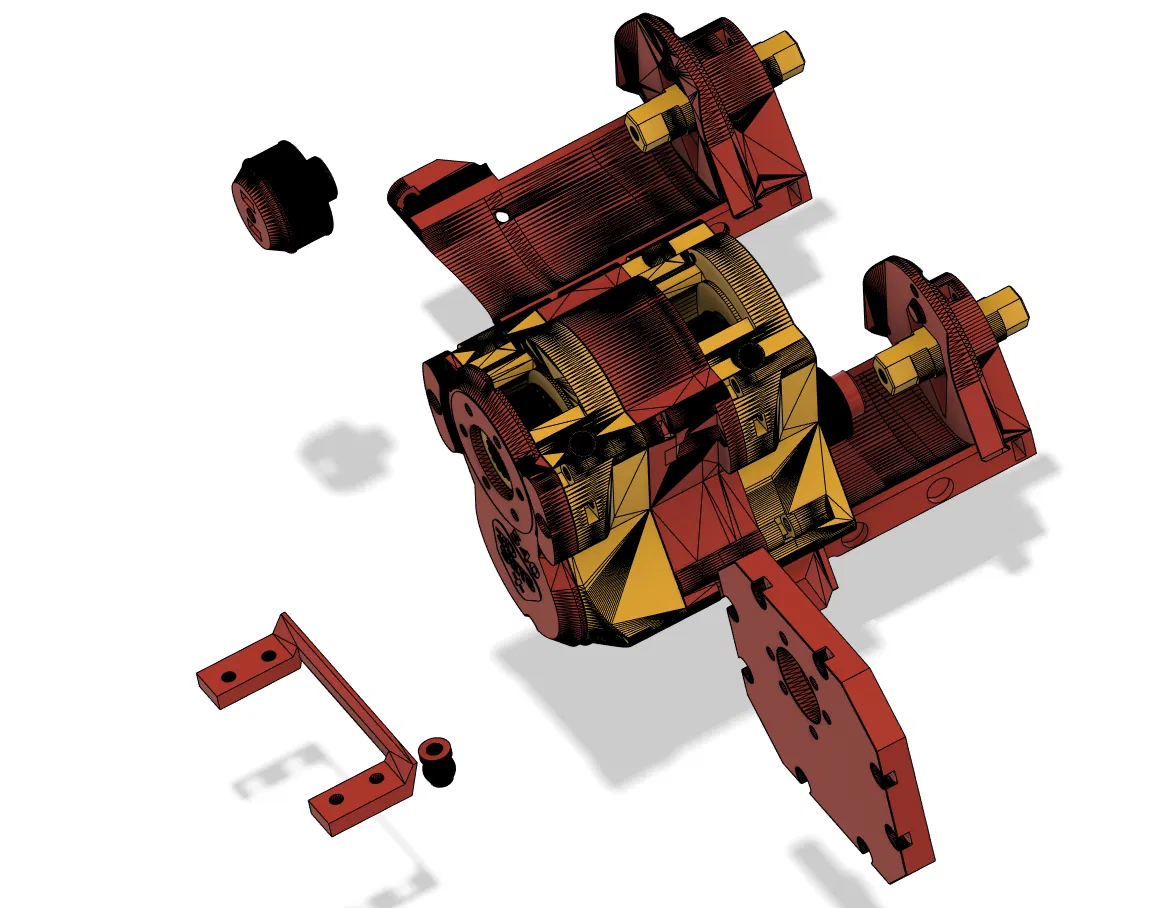

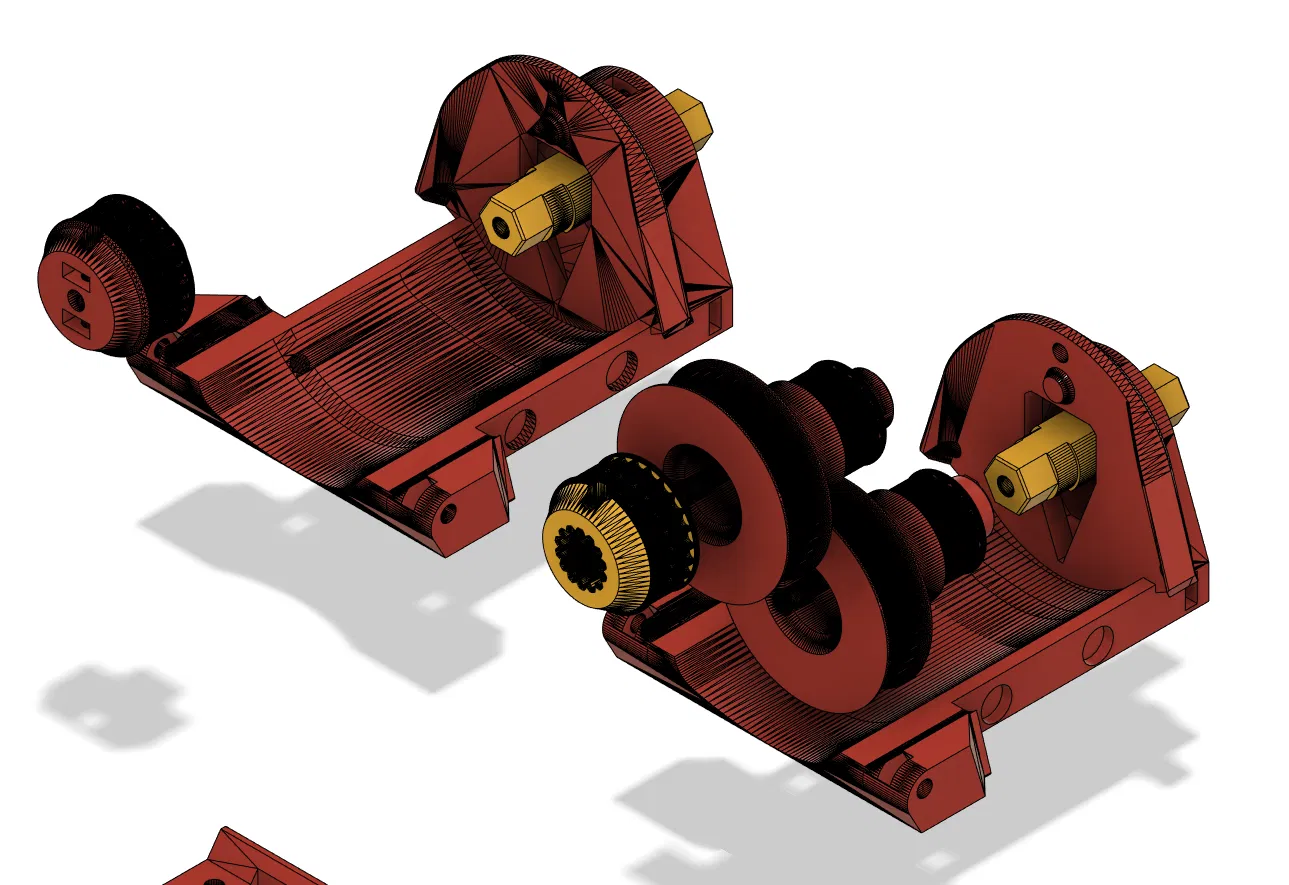

2. Hộp số ngắn (Box Middle): Dành cho tỷ số truyền 32:1. Cần in các tệp: Box Middle-Mount -48mm.3mf, Shaft long -48mm.3mf, Box Front B_mod.3mf, Box Front C_rear.3mf, Box Front C_front.3mf, Box Front D_mod.3mf, Pulley new.3mf (2x).

(Xem thêm tài liệu đi kèm để biết danh sách vòng bi, đai ốc và ốc vít cần thiết.)
