Khay Gridfinity đựng bộ Gas Lens (cho mỏ hàn Series 9/20/23)

Gần đây mình mới mua cái mỏ hàn CK20 làm mát bằng nước cho máy hàn HTP, kèm theo đó là bộ kit gas lens mà họ bán. Vì tất cả phụ kiện này khác hoàn toàn so với loại dùng cho mỏ hàn CK17 làm mát bằng khí đi kèm máy, nên mình cần một khay Gridfinity mới để sắp xếp chúng gọn gàng trong tủ đồ nghề. Vì các linh kiện cho dòng mỏ hàn 9, 20 và 23 tương thích với nhau, nên bộ kit (và khay này) có thể dùng cho cả 3 loại.

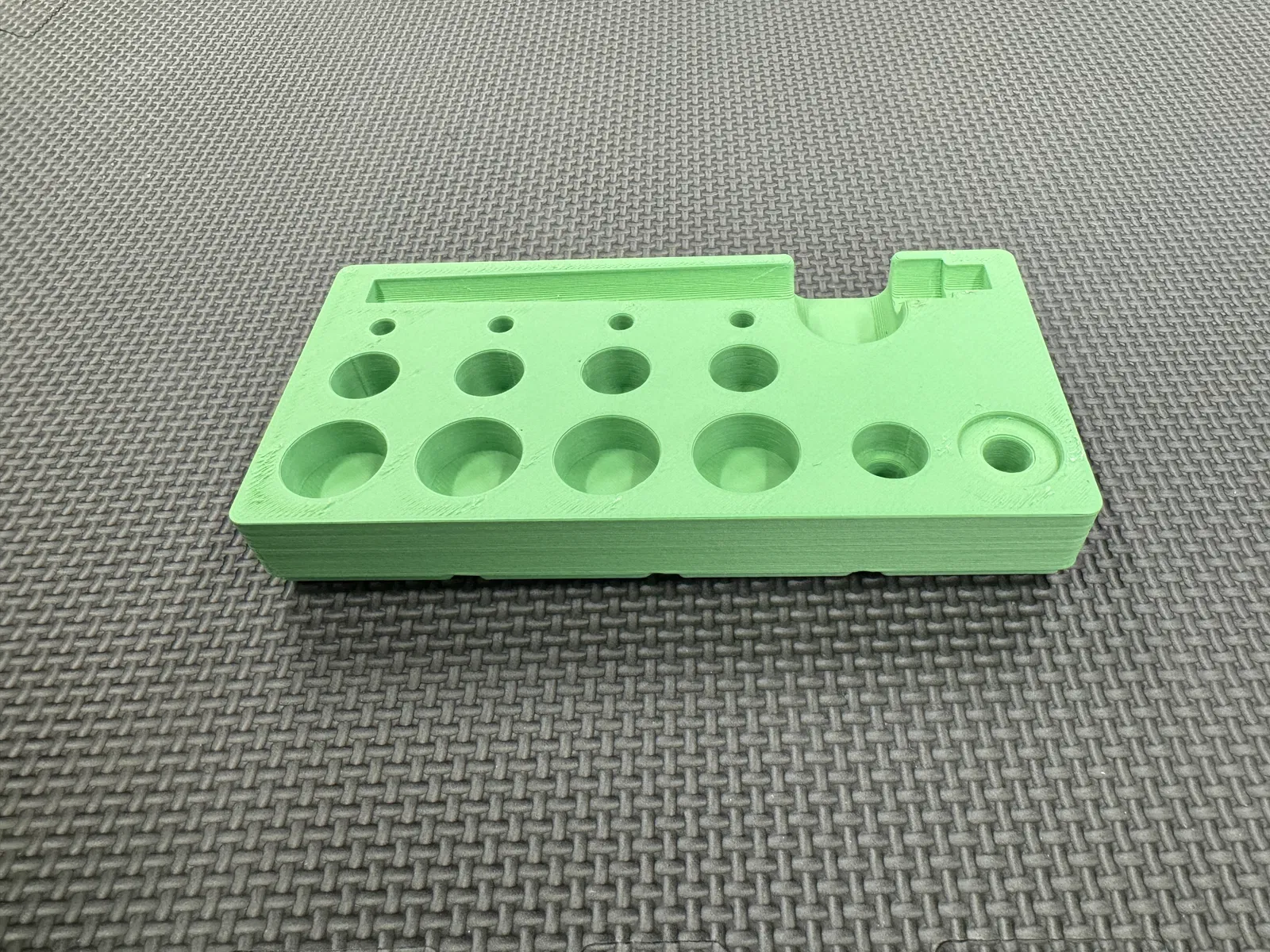

Ngoài bộ gas lens, mình còn thiết kế thêm các hốc để đựng nắp đuôi (end cap) loại dài đi kèm với mỏ hàn, cùng với 2 nắp ngắn mình đã có từ trước cho mỏ hàn Series 9. Việc này khiến khay chiếm diện tích 2x4 thay vì 2x3 ô, nhưng như vậy vẫn tiện hơn là phải làm nhiều khay riêng lẻ.

Giống như các mẫu Gridfinity khác của mình, phần đế được thiết kế để nhét vừa nam châm 6x3, với phần mặt trên của lỗ nam châm được sửa đổi để máy in có thể bắc cầu (bridge) dễ dàng, cho kết quả sạch đẹp. Do kích thước của mẫu này khá lớn, mình đã thêm các phần "tai chuột" (mouse ears) vào bản CAD để tăng diện tích tiếp xúc, giúp chống cong vênh khi in. Bạn chỉ cần cắt bỏ chúng sau khi in xong.

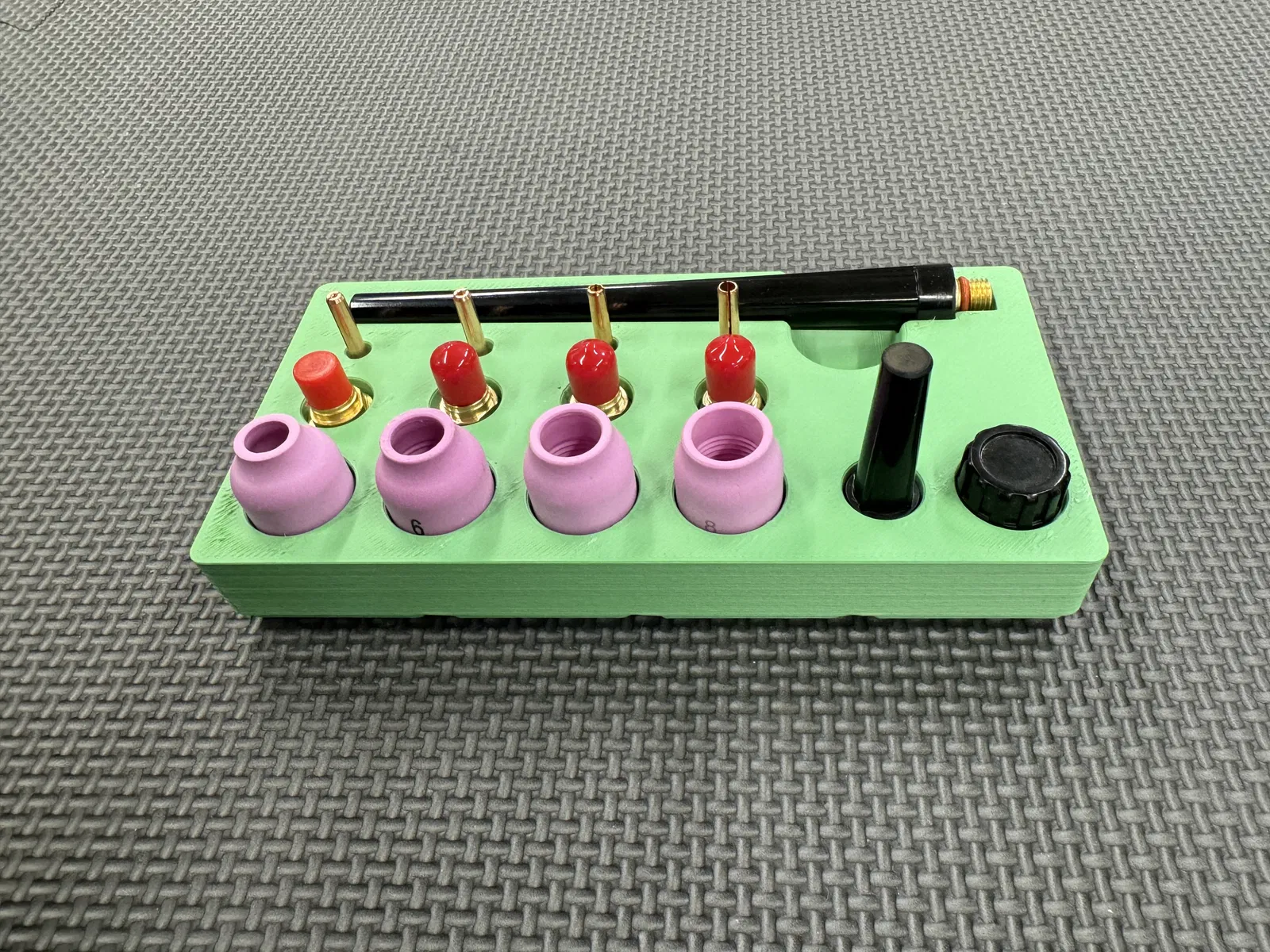

Mẫu trong hình được in bằng nhựa Overture PLA trên máy Bear Mk3S+, sử dụng vòi phun 0.6mm với độ dày lớp in 0.3mm.

Gas Lens Kit
