Ngàm gắn RTX 5060 LP cho case K29 - Giải pháp lắp đặt chuẩn SFF
Anh em đang build case K29 và muốn lắp card RTX 5060 bản LP nhưng chưa biết cố định thế nào cho gọn? Mẫu ngàm (bracket) in 3D này chính là cứu cánh cho anh em. Được thiết kế chuyên biệt để hỗ trợ lắp card đồ họa Low Profile vào khe Flex ATX của case K29, sản phẩm này giúp việc kết nối trở nên dễ dàng hơn bao giờ hết. Lưu ý là thiết kế này cần sử dụng kèm với dây cáp Riser của Linkup cùng trụ đệm 3mm để đạt độ chính xác cao nhất. Mặc dù đây là sản phẩm đầu tay trên Blender, nhưng nó đã cung cấp khung sườn rất tốt để anh em tùy chỉnh. Hãy chọn nhựa cứng như PETG để in để đảm bảo card không bị rung lắc trong khi hoạt động, giúp bộ máy của anh em luôn bền bỉ và chuyên nghiệp nhất.
Mô tả

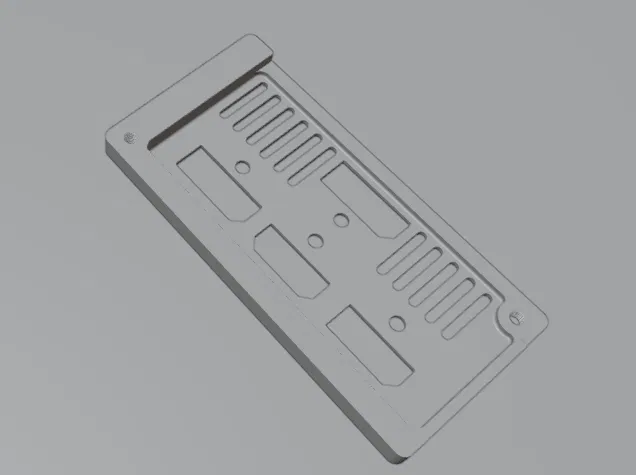

Ngàm chuyển đổi (Bracket) gắn RTX 5060 LP cho vỏ case K29
Nếu anh em đang sở hữu chiếc vỏ case K29 nhỏ gọn và muốn nâng cấp lên card đồ họa RTX 5060 bản LP (Low Profile) thì chắc chắn sẽ gặp vấn đề về việc lắp đặt. Phụ kiện ngàm chuyển đổi này được thiết kế riêng để giải quyết bài toán khó chịu đó, giúp anh em cố định card đồ họa vào khe Flex ATX một cách chắc chắn và gọn gàng nhất. Đây là giải pháp hữu hiệu cho những ai đam mê build máy tính SFF (Small Form Factor) mà vẫn muốn duy trì hiệu năng đồ họa mạnh mẽ từ các thế hệ GPU mới nhất.
Thiết kế của ngàm này tập trung vào sự tối giản nhưng đảm bảo công năng cần thiết để lắp đặt card vào không gian chật hẹp của K29. Việc bố trí các vị trí bắt ốc và rãnh thoát khí trên ngàm giúp card đồ họa có thể vận hành ổn định mà không bị cản trở bởi cấu trúc của case. Tuy nhiên, anh em cũng cần lưu ý vì đây là bản thiết kế đầu tay trên Blender, nên các vị trí cổng kết nối có thể chưa hoàn toàn chuẩn xác 100%. Anh em nên cân nhắc kiểm tra kỹ kích thước trước khi in hàng loạt để đạt hiệu quả lắp ráp tốt nhất.
Dưới đây là một số lưu ý kỹ thuật khi anh em bắt tay vào in 3D mẫu ngàm này cho dàn PC của mình:
- Khả năng tương thích: Được thiết kế tối ưu cho card RTX 5060 bản Low Profile khi lắp vào vỏ case K29 sử dụng khe Flex ATX.
- Phụ kiện đi kèm: Để lắp đặt hoàn thiện, anh em cần sử dụng thêm cáp Riser của Linkup và các trụ ốc đệm (standoffs) kích thước 3mm.
- Vật liệu in: Khuyên dùng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và độ cứng vững, vì card đồ họa có thể tỏa nhiệt trong quá trình hoạt động.
- Thông số in: Nên thiết lập độ dày tường (wall thickness) từ 3-4 lớp để ngàm đủ cứng cáp, chịu được trọng lượng của card đồ họa mà không bị cong vênh.
- Lưu ý lắp đặt: Vì các vị trí cổng kết nối có thể sai lệch nhỏ, anh em nên in thử (prototype) trước một bản nháp để ướm thử vào card trước khi in bản chính thức với chất lượng cao.
- Hoàn thiện: Nếu bề mặt in có các vảy nhựa thừa, hãy dùng dao rọc giấy hoặc dũa nhỏ để làm sạch, giúp card gắn vào case khớp và thẩm mỹ hơn.
