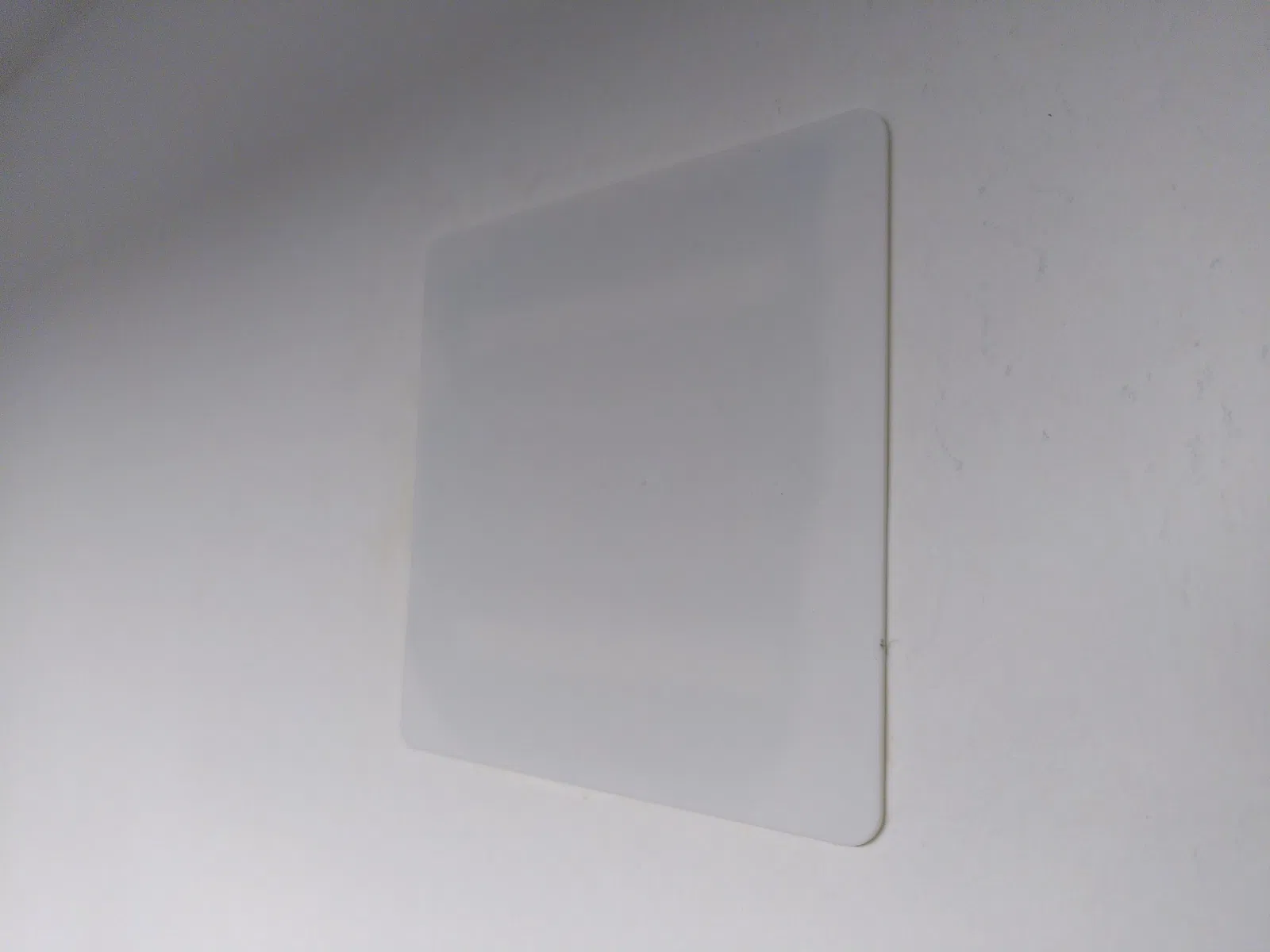

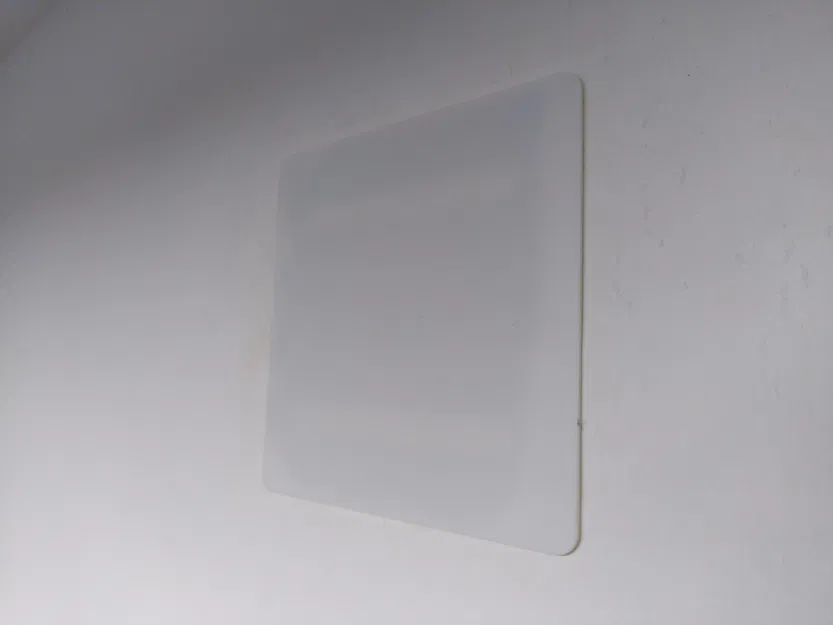

Nắp cho hộp nối điện 90x90mm với kích thước 110x110mm

Điện trong căn hộ của tôi khá cũ, và tôi cần một nắp cho một trong những hộp nối điện. Thật không may, không có gì từ cửa hàng phần cứng phù hợp. Vậy nên… tôi đã tự làm một cái.

Hộp có kích thước 90x90mm ở các cạnh ngoài. Các lỗ để bắt vít nắp vào cách nhau 84mm. Nắp mà tôi tạo ra có kích thước 110x110mm.

Bạn có thể thay đổi tỷ lệ mô hình theo hướng x và y đến bất kỳ kích thước nào, để nó phù hợp với nhu cầu của bạn.

Đã làm 3 phiên bản

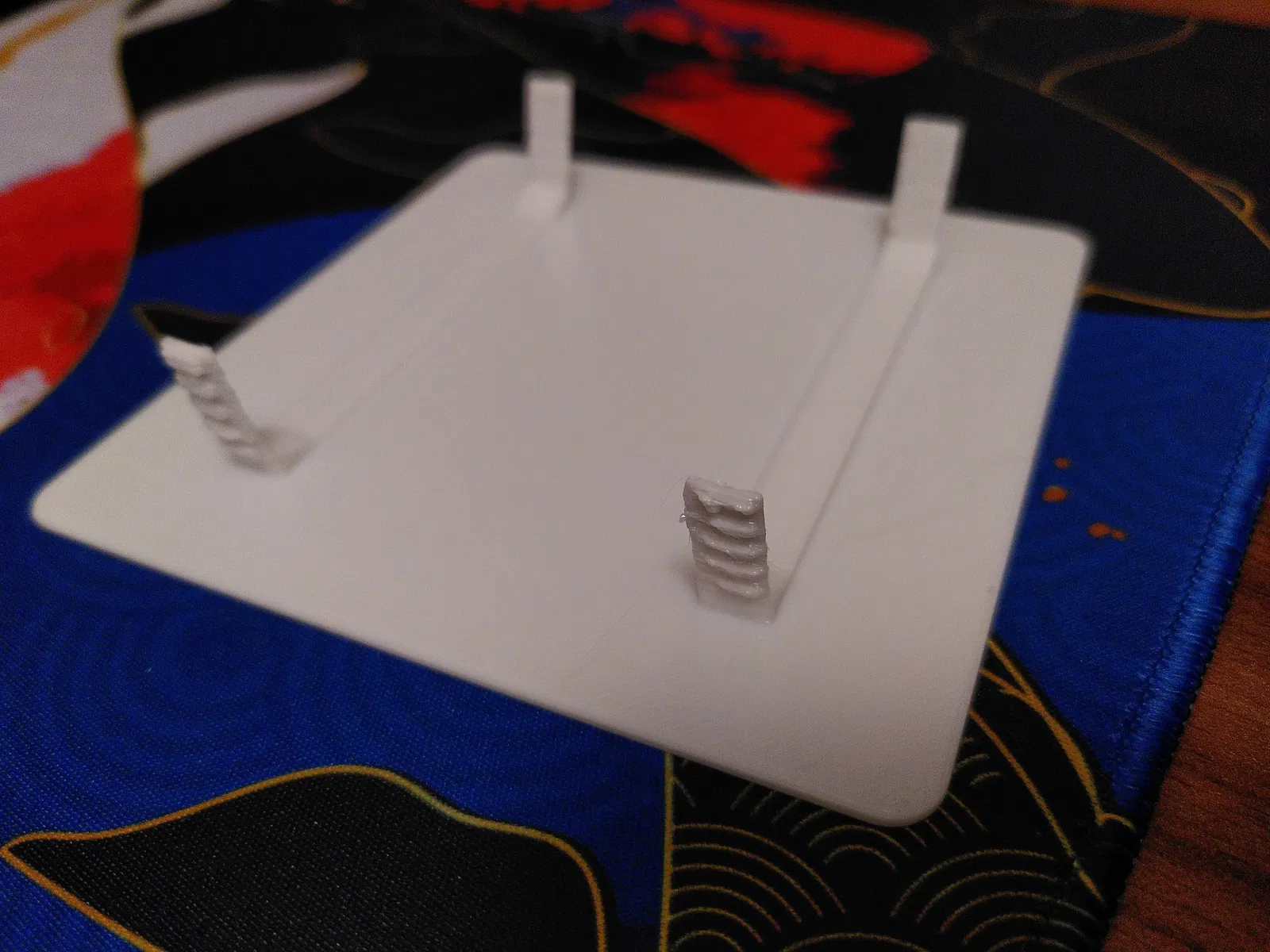

• Nắp phiên bản 1 - (110x110mm) cho một hộp nối điện (90x90mm) có kẹp, giữ nó ở vị trí. Nó có 4 thang/đinh trên mỗi kẹp để tăng ma sát với tường bên trong của hộp. Phần bên trong của hộp nên có kích thước 79x79mm. Một lần nữa, thay đổi tỷ lệ theo nhu cầu của bạn.

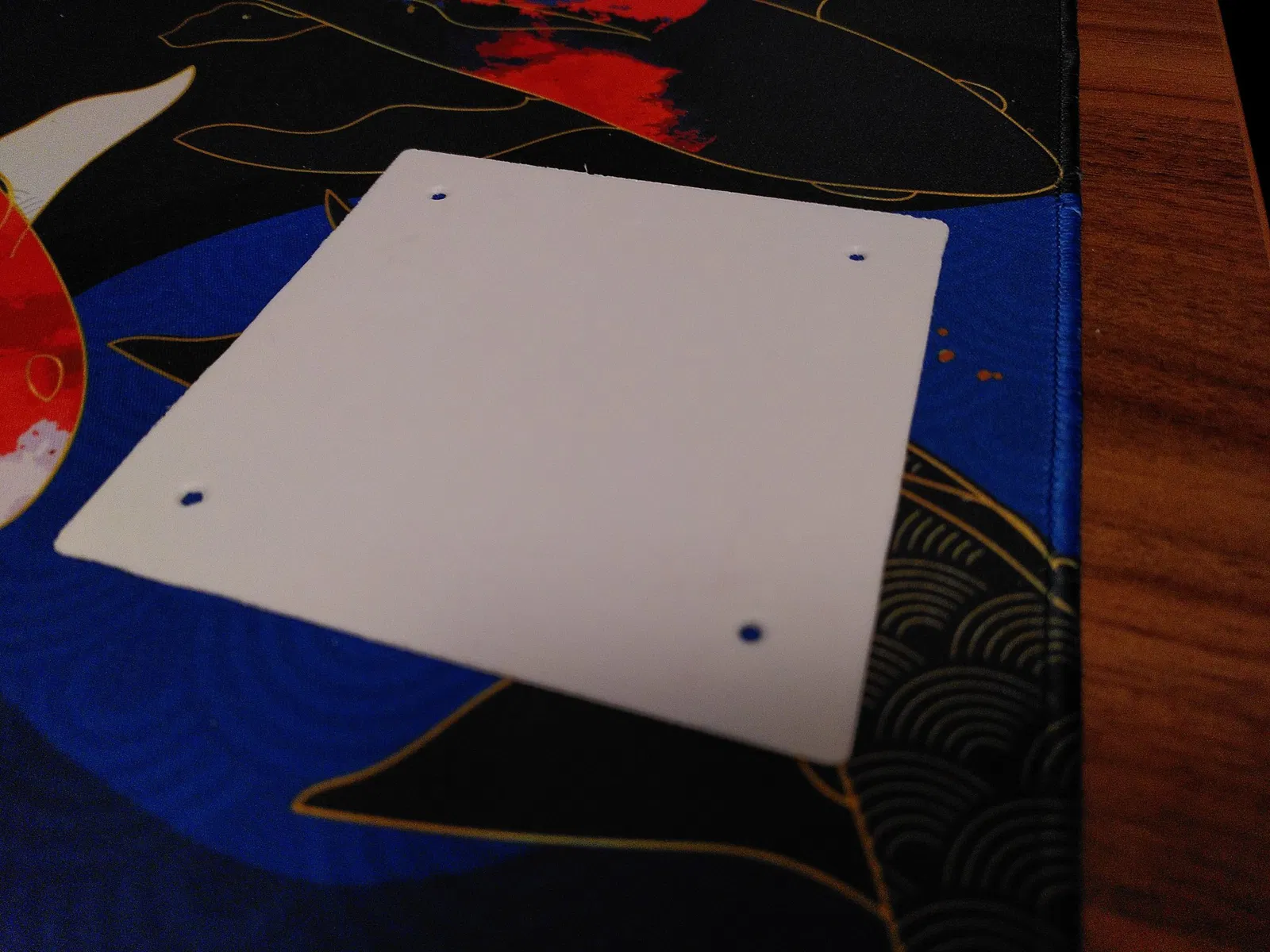

• Nắp phiên bản 2 (110x110mm) cho một hộp nối điện (90x90mm) có các lỗ cách nhau chính xác 84mm, để tôi có thể sử dụng vít để cố định nó vào hộp của tôi. Tôi đã sử dụng một mũi khoan hình nón để làm cho các vít khớp tốt hơn. Mô hình này khá cơ bản. Nhưng tôi vẫn chia sẻ nó.
• Nắp phiên bản 3 (125x125mm) cho một hộp nối điện (60x60mm) cũng có kẹp. Nó được thiết kế để vừa vào một hộp điện 60x60mm. Nhưng nó che phủ 120x120mm. Tôi sử dụng nó cho một hộp nối điện nhỏ hơn, nơi có một số hư hại trên tường bên cạnh. Vậy nên tôi không cần phải bôi xi măng hay sơn - tôi thật lười biếng ;-) Ngoài ra, nó giống như phiên bản 1

ChangeLog:

• Phiên bản v1 (đã xóa cho các phiên bản có kẹp) Các kẹp có độ sâu/độ bền là 1.2mm. Vì vậy, chúng có chính xác 2 đường in với vòi 0.6mm của tôi. Chúng dễ bị gãy. Vì vậy, tôi đã xóa phiên bản này.
• Phiên bản v2 (hiện tại): Đã làm cho các kẹp mạnh hơn. Bây giờ có độ sâu/độ bền là 1.8mm. Vì vậy, chúng có 3 đường in với vòi 0.6mm. Chúng cứng hơn một chút bây giờ (điều này là tốt) và BỀN HƠN NHIỀU (điều này thật tuyệt).
