Khung giữ tản nhiệt cho Android Box S905x4

Mình cần một cái tản nhiệt tốt hơn cho chiếc TV box TOX3 S905x4. Cái cũ chỉ là một bộ tản nhiệt Northbridge bằng nhôm đơn giản kích thước 38x38 mm. Cái mới là bộ tản nhiệt bằng đồng nguyên khối từ Cooltex, mình đặt trên AliExpress, kích thước 40x40x10 mm.

Tiếc là trên bo mạch TOX3, các điện trở và tụ điện SMD lại cao hơn cả CPU, nên bắt buộc phải dùng thêm miếng đệm dày 1mm. Việc chỉ gắn tản nhiệt bằng keo tản nhiệt như hồi làm với TOX1 là không khả thi.

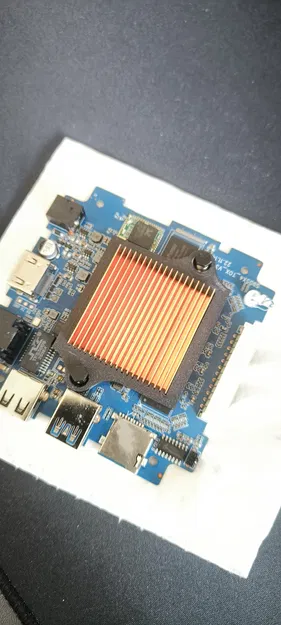

Mình đã thiết kế một cái khung gắn (mount) cho tản nhiệt dựa trên kẹp Enzotech CNB-R1 và in bằng nhựa ASA. Cho đến giờ thì mọi thứ đều khớp và hoạt động hoàn hảo. Dùng nhựa PETG cũng có thể ổn, nhưng còn tùy vào nhiệt độ tối đa của CPU nữa.

Mình đã gắn tản nhiệt và miếng đệm vào CPU bằng keo tản nhiệt. Khung giữ được cố định bằng các chốt từ ngàm tản nhiệt Northbridge cũ.
