Đầu nối Male Luer Lock chuẩn xác cho in 3D
Bạn đang tìm kiếm một thiết kế đầu nối Male Luer Lock chuẩn xác để phục vụ cho các dự án tự chế? Mẫu 3D này đã được tối ưu hóa bước ren trong FreeCAD, điều chỉnh từ 2.5 mm lên 5.0 mm để khớp hoàn hảo với các thiết bị Luer Lock công nghiệp hiện nay. Đây là giải pháp hoàn hảo cho việc chế tạo các hệ thống ống dẫn, thiết bị y tế hoặc các dự án kỹ thuật yêu cầu độ khít cao. Bài viết chia sẻ chi tiết về thông số kỹ thuật, cách lựa chọn vật liệu như PETG hoặc ABS để đảm bảo độ bền, cùng những lưu ý quan trọng về thiết lập layer height khi in 3D giúp bạn tạo ra chi tiết chuẩn xác nhất ngay từ lần thử đầu tiên mà không mất thời gian căn chỉnh lại.
Mô tả

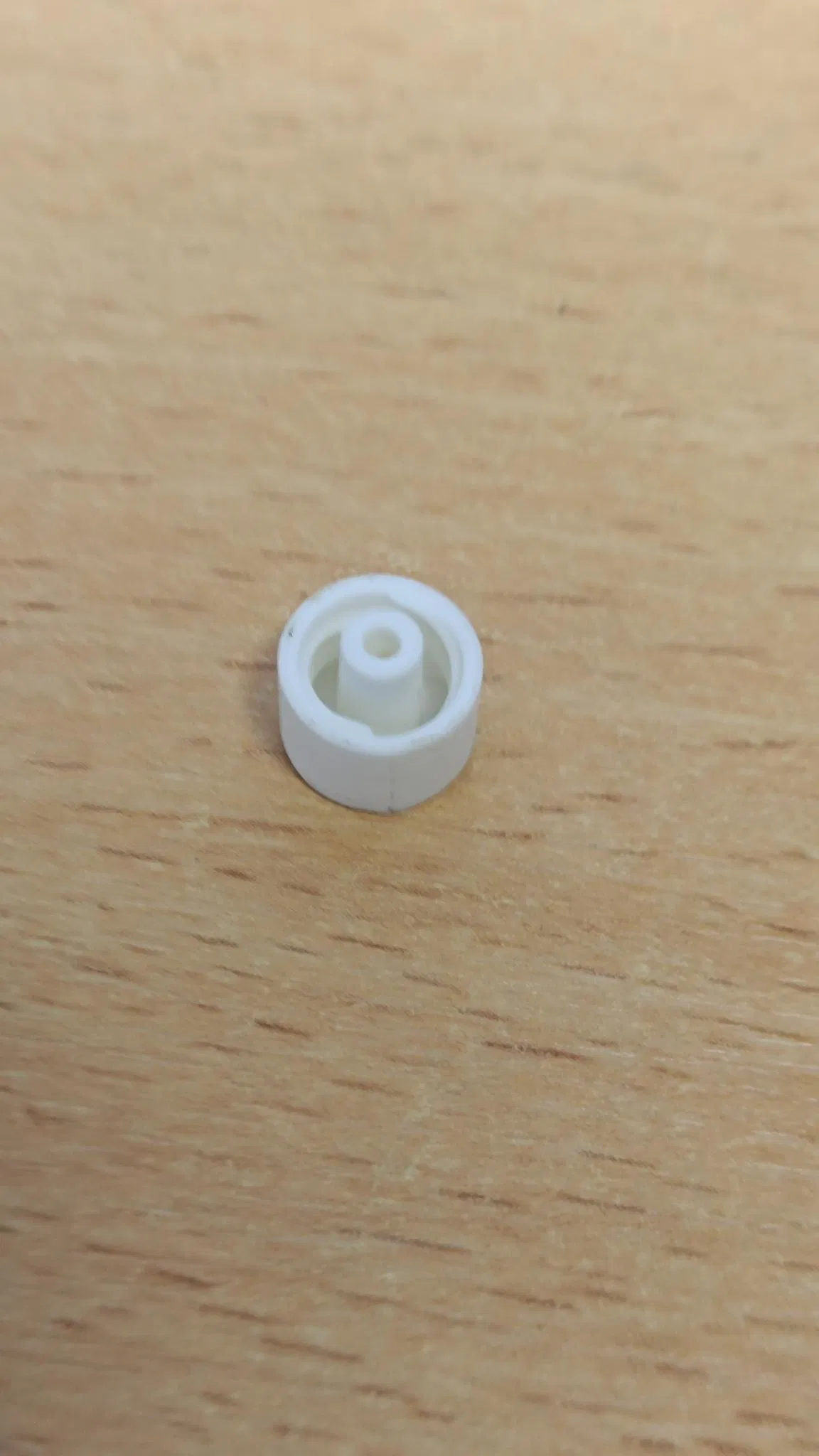

Đầu nối Male Luer Lock với bước ren chuẩn xác
Nếu bạn đang làm việc trong các dự án kỹ thuật, y tế hoặc chế tạo các thiết bị tự chế có yêu cầu kết nối chất lỏng, hẳn là bạn đã quá quen thuộc với chuẩn Luer Lock. Model này được thiết kế đặc biệt nhằm giải quyết vấn đề tương thích ren thường gặp khi tự in các đầu nối. Người tạo ra tệp STL này đã thực hiện tinh chỉnh quan trọng trên phần mềm FreeCAD, thay đổi bước ren từ 2.5 mm thành 5.0 mm cho mỗi đường xoắn ốc (helix), giúp chi tiết in ra khớp hoàn hảo với các đầu nối Male Luer Lock tiêu chuẩn công nghiệp hiện nay.
Việc in 3D các linh kiện có ren nhỏ như Luer Lock thường gặp khó khăn do sai số kích thước, nhưng với thông số đã được tối ưu hóa như thế này, bạn sẽ dễ dàng lắp ráp hơn. Thiết kế này tập trung vào sự đơn giản, hiệu quả và tính ứng dụng cao, giúp bạn tiết kiệm được nhiều thời gian mày mò thiết kế lại trên các phần mềm CAD phức tạp. Đây là giải pháp hữu ích cho những ai đang tìm kiếm linh kiện thay thế hoặc cần tạo các bộ chuyển đổi tùy chỉnh cho các hệ thống ống dẫn nhỏ.
Để đạt được kết quả in 3D tốt nhất cho model này, bạn nên lưu ý một số điểm sau:
- Chất liệu đề xuất: Nên ưu tiên in bằng PETG hoặc ABS vì các vật liệu này có độ bền cơ học tốt hơn PLA và chịu được áp lực nhỏ khi lắp ráp.
- Độ phân giải layer: Hãy sử dụng độ cao lớp in (layer height) mỏng, khoảng 0.12mm hoặc 0.16mm để các vòng ren xoắn ốc được sắc nét, đảm bảo độ bám chặt khi vặn.
- Tốc độ in: Nên in chậm lại ở những khu vực chi tiết nhỏ này để tránh hiện tượng nhựa bị kéo sợi hoặc biến dạng do nhiệt.
- Kiểm tra dung sai: Tùy vào độ chính xác của máy in 3D cá nhân, bạn có thể cần điều chỉnh tỉ lệ (scale) từ 1-2% để khớp nối vừa vặn nhất với thiết bị của bạn.
- Hỗ trợ (Support): Do cấu trúc đặc thù, hãy xem xét việc in thẳng đứng để giảm thiểu tối đa nhu cầu dùng support bên trong, giúp bề mặt ren sạch đẹp nhất có thể.
Hy vọng mẫu thiết kế đã được hiệu chỉnh bước ren này sẽ giúp ích cho công việc của bạn, biến các dự án DIY trở nên chuyên nghiệp và chính xác hơn nhiều.
