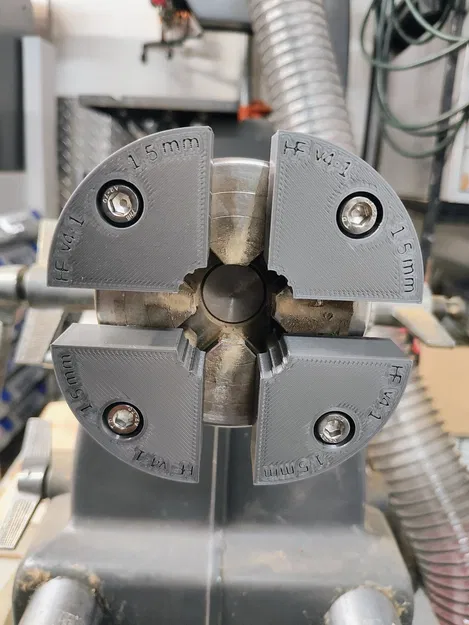

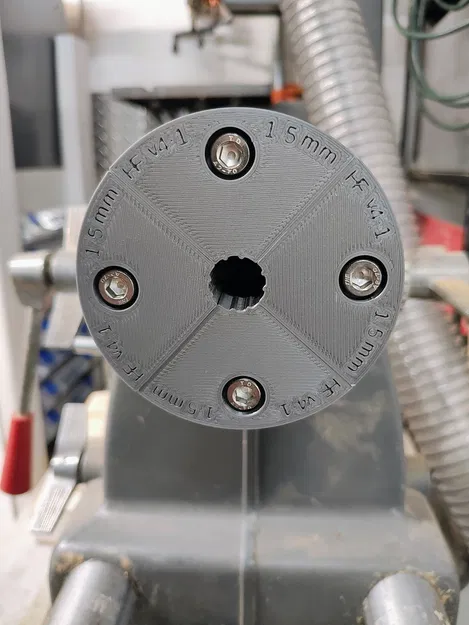

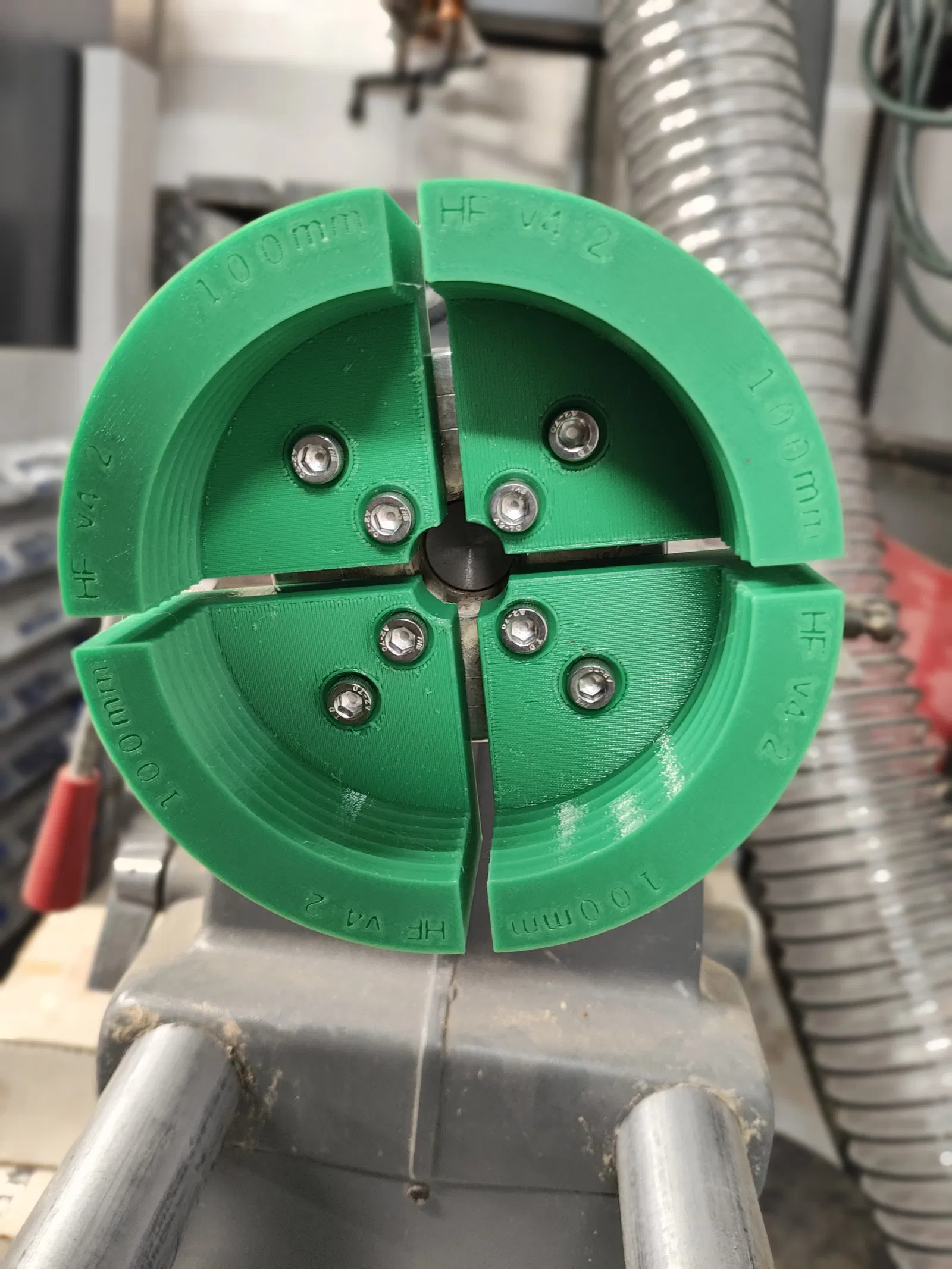

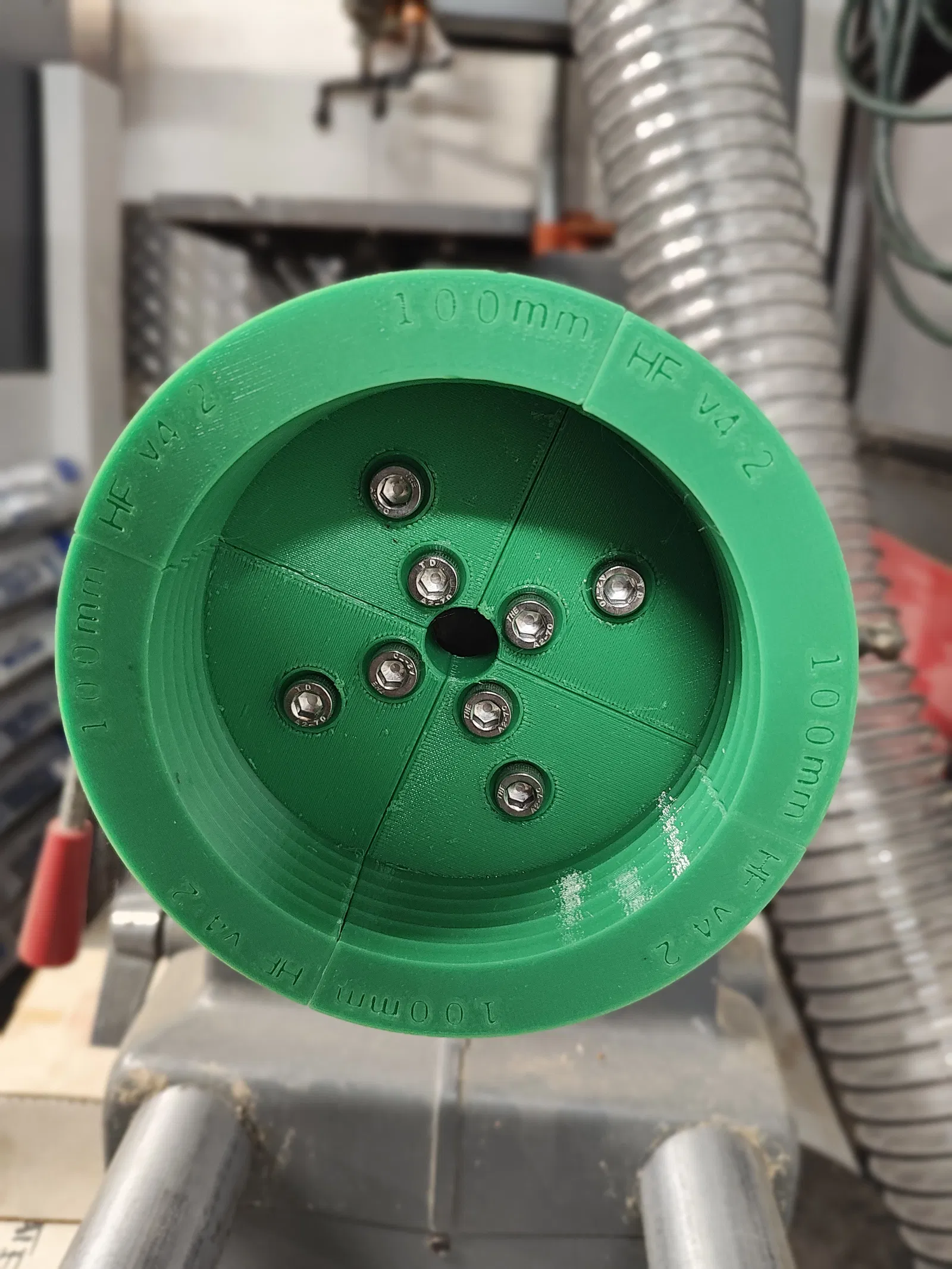

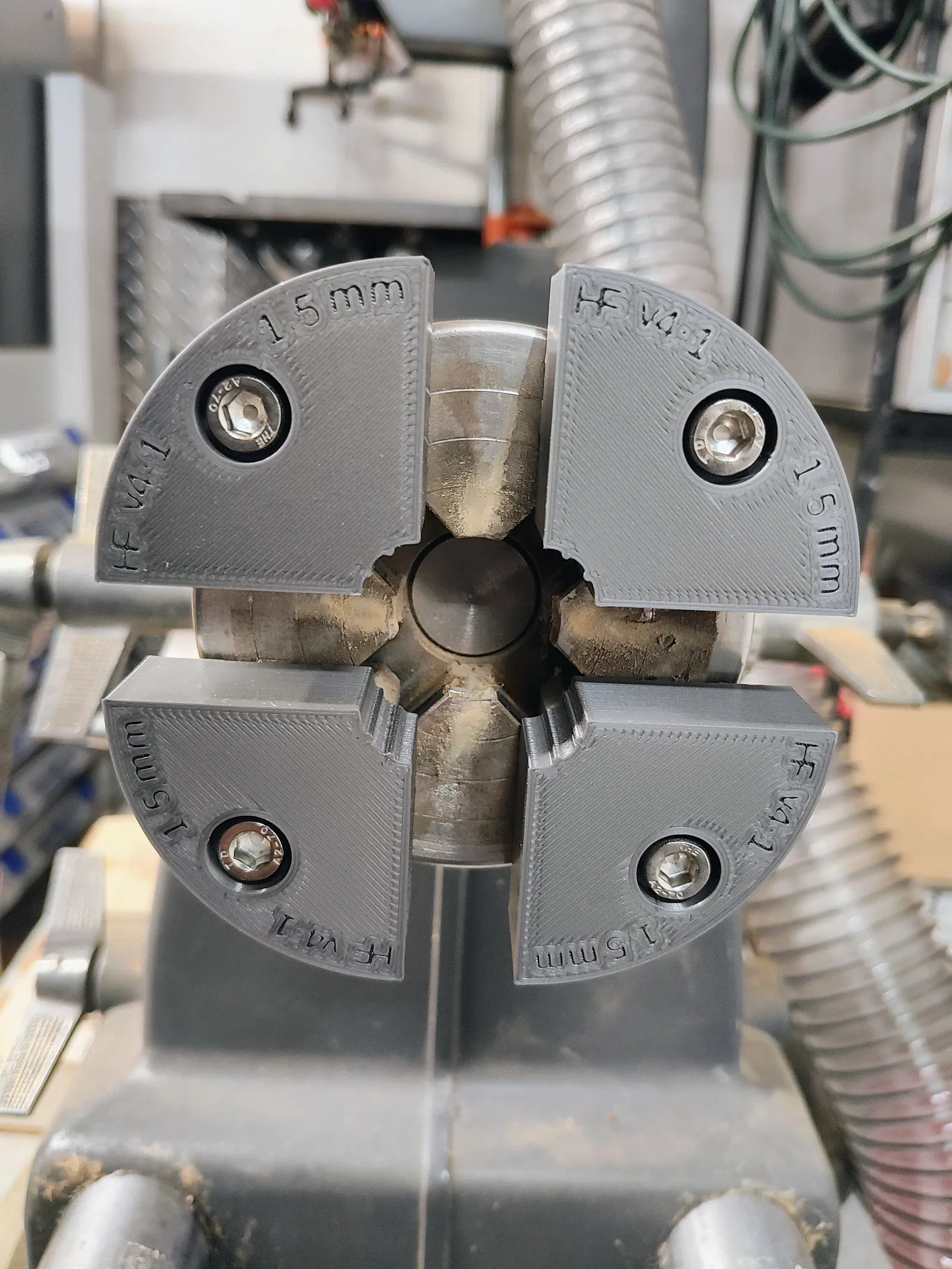

Ngàm kẹp máy tiện có thể tùy chỉnh (Parametric Chuck Jaws)

Các loại máy công cụ cầm tay có thể rất nguy hiểm, đặc biệt là máy tiện - đây có thể coi là thiết bị nguy hiểm nhất trong xưởng của bạn. Mọi hành động của bạn với mô hình này cũng như các bộ phận được tạo ra đều thuộc trách nhiệm của chính bạn. Việc tải xuống bất kỳ tệp nào dưới đây đồng nghĩa với việc bạn hoàn toàn chấp nhận trách nhiệm này. Hãy cẩn thận khi sử dụng nhé.

Mô hình này bao gồm hai phần:

• Một gói OpenSCAD hoàn toàn có thể tham số hóa để tạo mẫu ngàm kẹp (chuck jaws) - mặc định là các loại ngàm tương thích với dòng mâm cặp Nova của Teknatool.

• Các tệp đối tượng STL sẵn dùng cho nhiều trường hợp, dành cho những ai không muốn tự tùy chỉnh hoặc thiết kế lại trên OpenSCAD. Bạn có thể tải xuống và in như mọi mô hình 3D thông thường khác.

Các tùy chọn có thể chỉnh sửa:

• Đường kính ngàm
• Vị trí bắt vít
• Chiều cao ngàm
• Độ dày ngàm
• Độ dày "phần đế"
• Kiểu bề mặt để tăng độ bám

Hướng dẫn sử dụng gói OpenSCAD:

Yêu cầu: OpenSCAD phiên bản 2021.01 trở lên (có thể chạy trên bản cũ hơn nhưng chưa được kiểm chứng).

Quy trình tùy chỉnh: Đảm bảo bạn đã tải xuống tệp parametric-jaws.scad. Mở tệp đó trong OpenSCAD và chỉnh sửa phần cấu hình ở phía trên theo ý muốn. Khi đã ưng ý, hãy xem trước (preview) để đảm bảo ngàm phù hợp với máy in và đáp ứng được nhu cầu sử dụng. Sau đó render đối tượng, xuất ra định dạng STL và tiến hành in như bình thường.

Hướng dẫn chi tiết: Tệp parametric-jaws.scad có ba phần cấu hình chính:

• Jaw configuration: Kiểm soát kích thước của ngàm, chiều cao và kích thước vật liệu mà nó có thể giữ. Các chú thích chi tiết được ghi sẵn cho từng biến số.
• Mounting bolts: Cấu hình các loại bu-lông dùng để gắn ngàm vào mâm cặp. Mặc định là bu-lông M6 với đầu âm 12mm. Nếu thay đổi, hãy nhớ trừ hao độ hở.
• Nova chuck specific: Chứa các giá trị về vị trí lỗ bắt vít và rãnh định vị cho dòng mâm cặp Nova. Chỉ cần chú ý phần này nếu bạn muốn tùy chỉnh cho các loại mâm cặp khác.

Hướng dẫn in ấn:

• Lưu ý: Mô hình này chỉ là một phần tư (quadrant), bạn cần in đủ bốn cái để sử dụng.
• Hướng in: Nên in theo chiều mặc định. Phần gờ định vị khiến việc in ngược lại thường không tốt. In theo chiều "ngàm" hướng xuống giúp đạt độ chính xác cao nhất cho mặt định vị và các lỗ bắt vít, đồng thời phần hỗ trợ (support) sẽ nằm ở mặt ít quan trọng nhất.
• Vật liệu: Bất kỳ loại nhựa cứng nào cũng được, kể cả PETG với cài đặt mặc định.
• Infill: 20% dạng gyroid là đủ cứng cáp.
• Support: Không cần support nếu "jaw_minimum" từ 41mm trở xuống. Nếu lớn hơn 41mm, bạn sẽ cần thêm support.
