Giá treo tai nghe cho tủ Rack 19 inch (Mặt trước)

Mình thiết kế cái này vì vấn đề không gian, do tủ rack của mình hiện tại không đủ chỗ để lắp kiểu giá treo tai nghe nhô ra hai bên như thiết kế cũ.

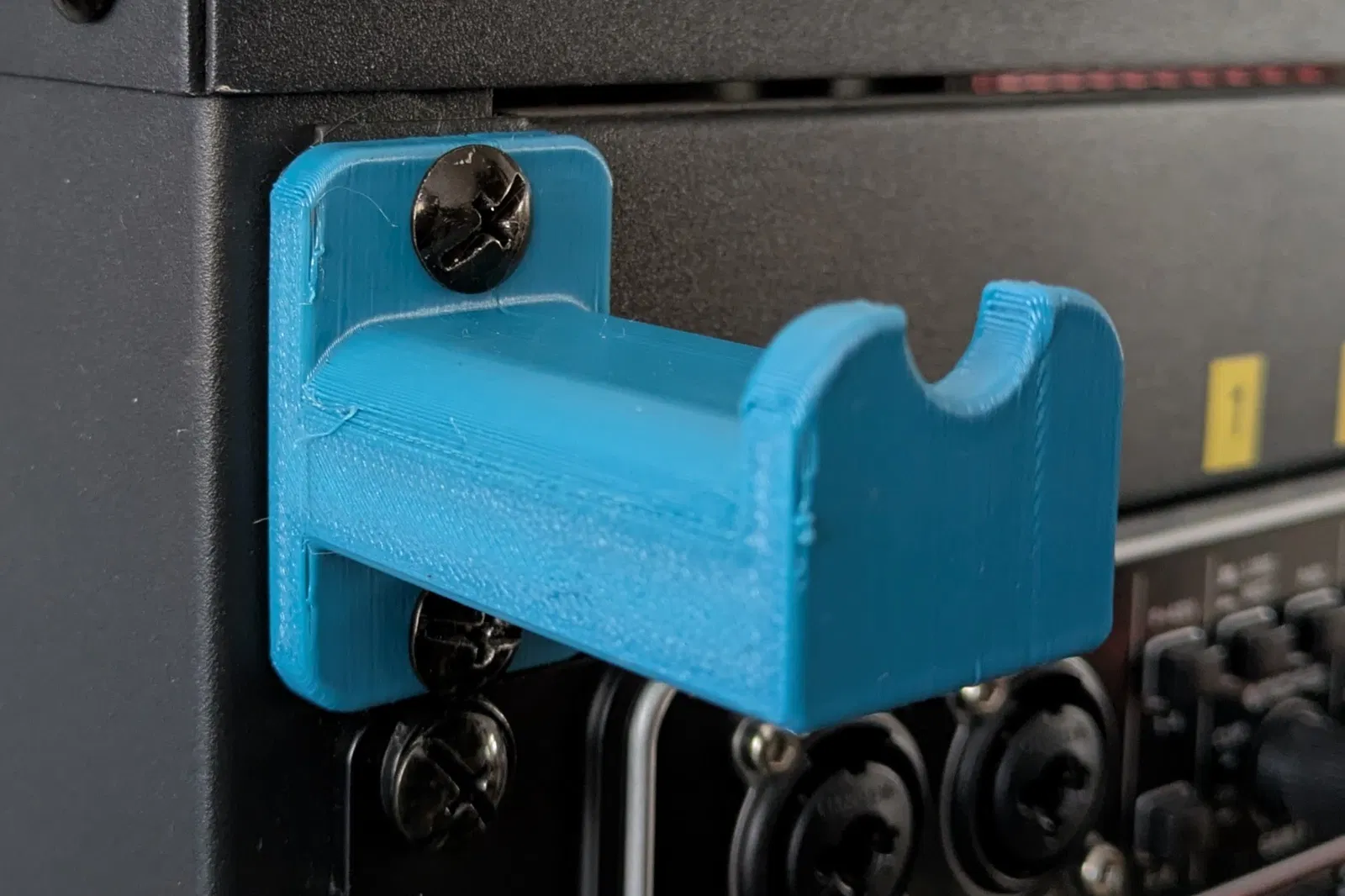

Sản phẩm này chỉ dùng được nếu các thiết bị trong tủ rack không bị đặt thụt vào trong, vì giá treo này có phần nhô ra một chút ở hai bên (xem ảnh) nên nó không hoàn toàn chuẩn theo thông số 19" của tủ rack. Tuy nhiên, nếu lắp thụt vào thì giá treo này cũng không hoạt động hiệu quả. Ít nhất là (khác với thiết kế trước đây) nó hoàn toàn tuân thủ giới hạn chiều cao 1HU là 43mm, nên sẽ vừa vặn giữa các thiết bị trong hầu hết trường hợp.

Mình thấy nó hoạt động tốt nhất khi gắn trên các tấm che (blind plate) nhẹ như trong ví dụ của mình (xem ảnh), để không cần siết ốc quá chặt (tránh làm hư giá treo - nên đừng thử lắp lên mấy thiết bị nặng như JV-880 hay đầu DAT nhé :)

File in tốt nhất khi đặt nằm một bên, mình xin lỗi vì chưa xuất file theo hướng đó.

Bạn có thể xem thiết kế gốc tại đây:

https://cad.onshape.com/documents/3a4a1a098304aec644caf982/w/06f3fb7a23d14d0ccdd930e2/e/3b49491fd5b047231e806e80?renderMode=0&uiState=69b970d1a3a8a26465bad39b
