Bộ chuyển đổi Keystone cho đầu nối PowerPole

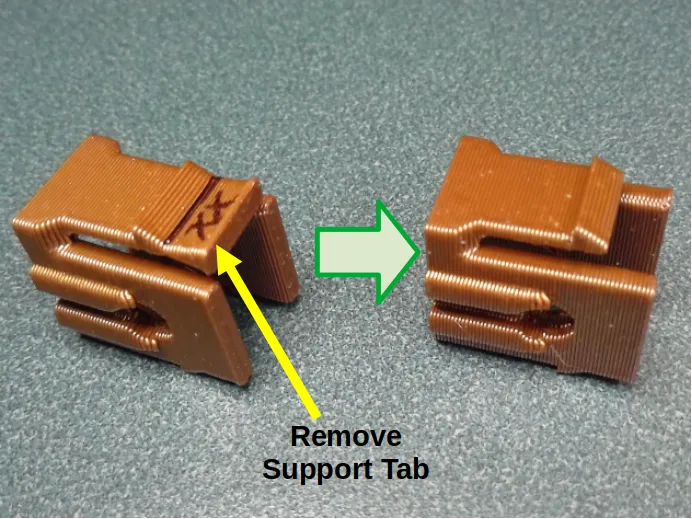

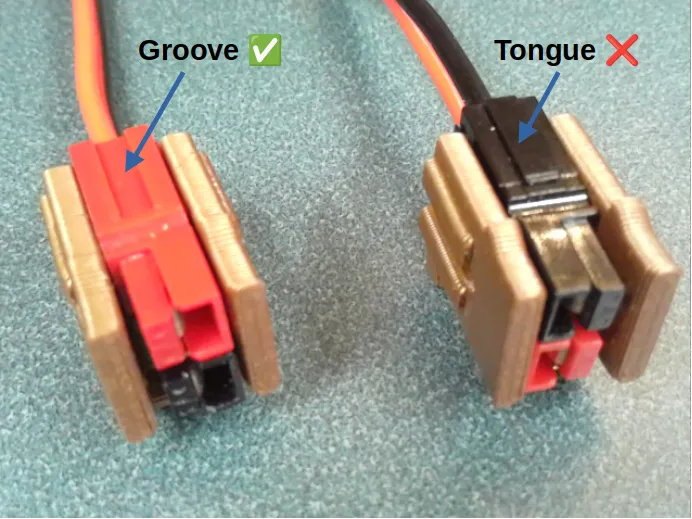

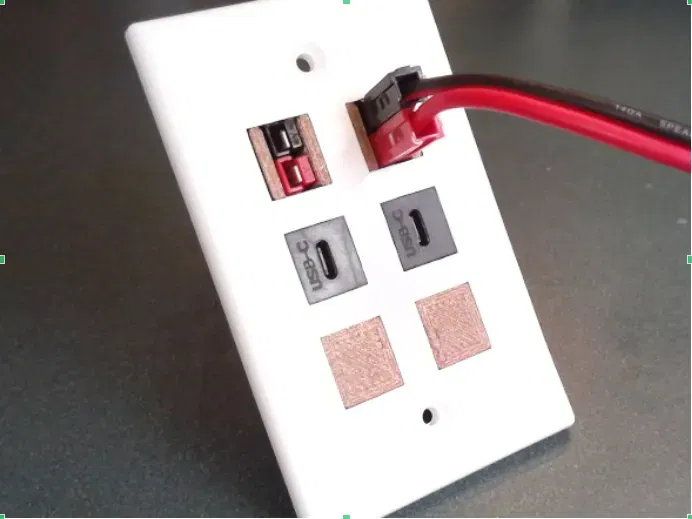

Đây là một bộ chuyển đổi keystone để gắn kết các đầu nối Anderson PowerPole vào một jack keystone. Máy in của tôi có vòi phun 0. 6mm, vì vậy tôi in những cái này với chiều cao lớp 0. 4mm và độ đầy 100%. Đối với các vòi phun nhỏ hơn, chiều cao lớp 0. 3mm hoặc 0. 2mm có thể hoạt động tốt hơn. Có một số phần nhô ra trong mô hình, nhưng chúng dường như in khá tốt mà không cần vật liệu hỗ trợ khi sử dụng cài đặt cầu tiêu chuẩn. Tôi thường sử dụng filaments PETG vì nó có thể chịu đựng độ linh hoạt trên thành phần chốt tốt hơn các vật liệu khác như PLA. Mô hình bao gồm một “tab hỗ trợ” giữa chốt keystone và bề mặt in; sau khi in xong, bạn có thể cắt hoặc gãy bỏ tab này để lộ ra chốt. Các đường lớp không lý tưởng cho chốt – nó có thể gãy nếu bị căng quá mức, nhưng sau khi in và thử nghiệm hàng chục cái như vậy, tôi chỉ gặp một chốt bị gãy (khi tôi cố gắng lắp đặt sai). Các đầu nối PowerPole có hệ thống lưỡi/groove khớp nối để kết nối các đầu nối riêng lẻ với nhau. Khi lắp ráp một cặp đầu nối đã nối với bộ chuyển đổi, hãy chắc chắn rằng mặt groove nằm đối diện với chốt keystone. Nếu không, lưỡi của đầu nối có thể kéo dài ra ngoài đáy của bộ chuyển đổi keystone và không vừa vào jack keystone. Các đầu nối có thể được cố định vào bộ chuyển đổi bằng cách sử dụng một dây zip nhỏ, một vít M2. 5, một vít M3 (có thể cần khoan lỗ bộ chuyển đổi và đầu nối một chút cho M3, hoặc sử dụng một mũi khoan M3), một dây buộc xoắn, một kẹp giấy uốn cong, hoặc thậm chí chỉ là một mảnh filament. Tôi thấy rằng dây zip là nhanh chóng và dễ dàng cho mục đích này. Khi cặp đầu nối đã được cố định trong bộ chuyển đổi, bộ lắp ráp có thể được lắp vào một jack keystone giống như bất kỳ phích cắm keystone nào khác. Các miếng keystone trong ảnh có sẵn tại
