Kệ treo cuộn nhựa Filament - Chắc chắn và tùy chỉnh được

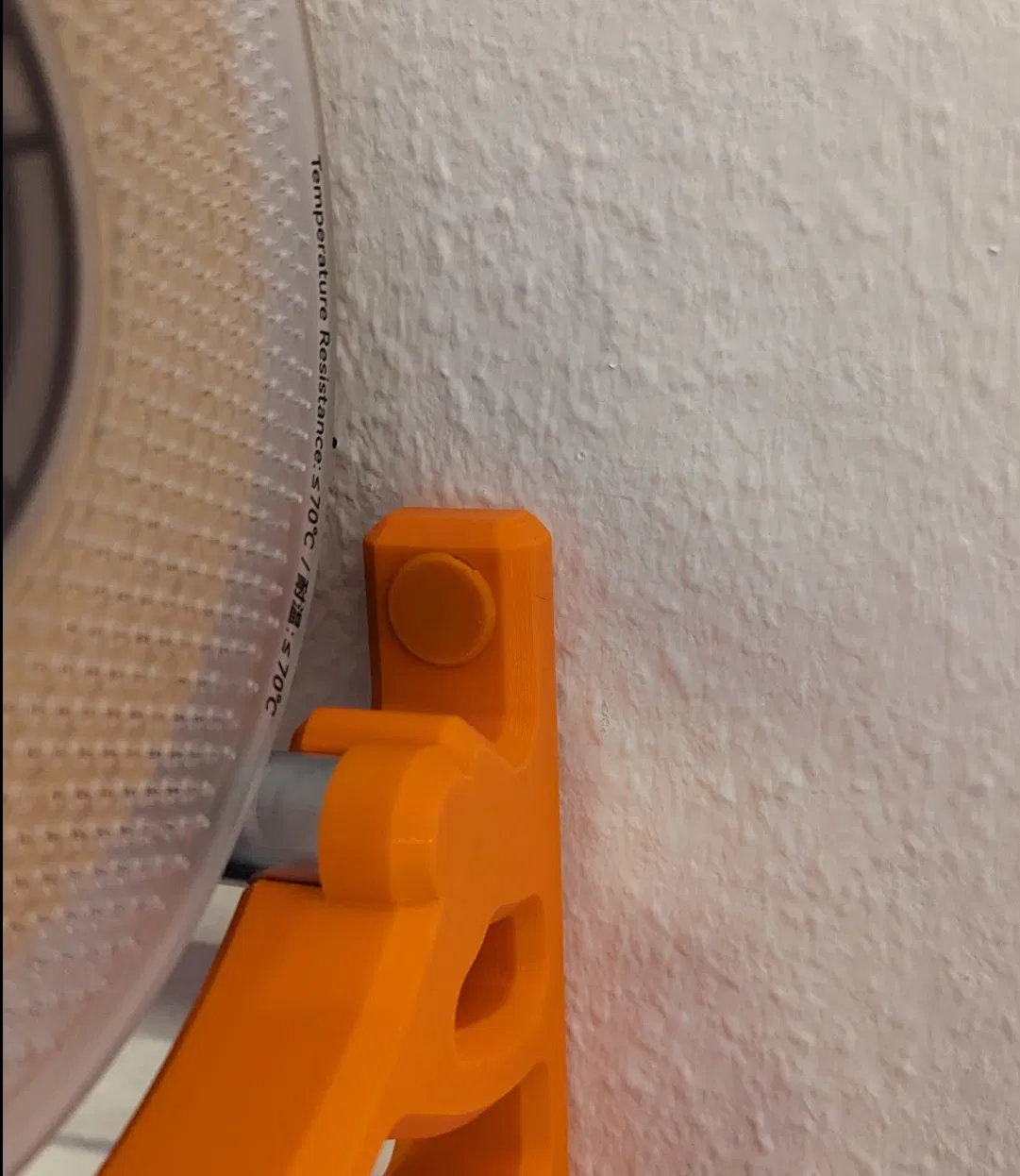

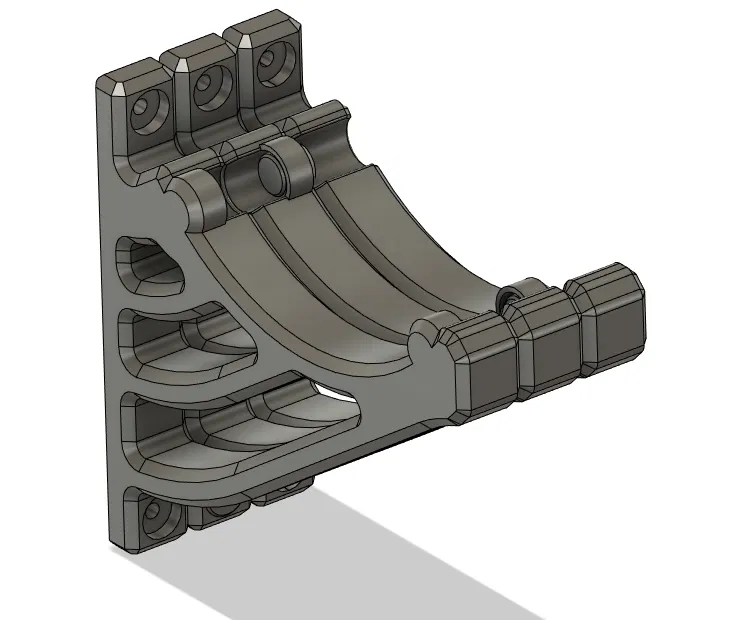

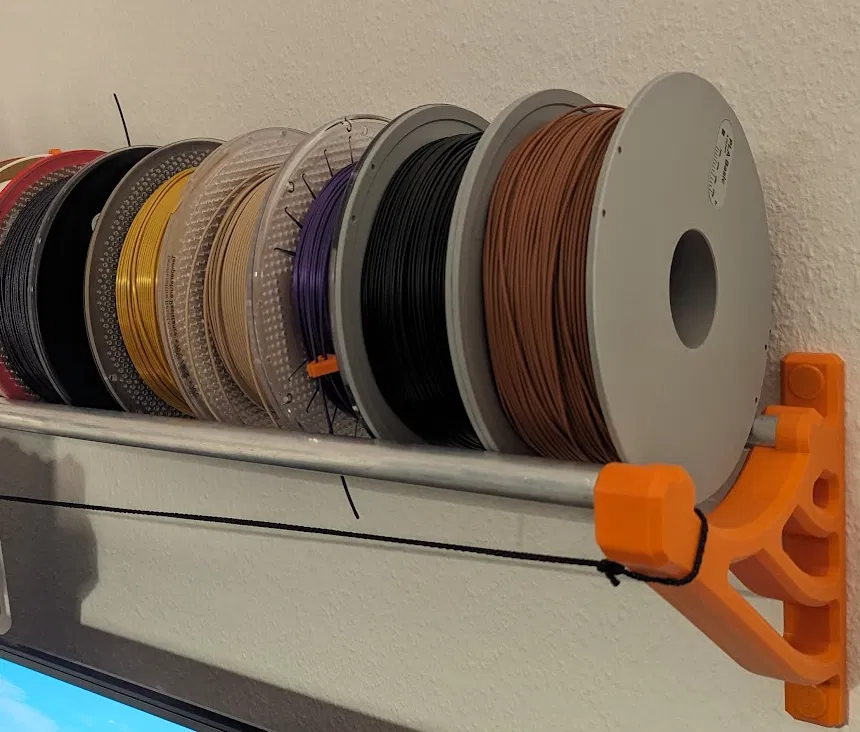

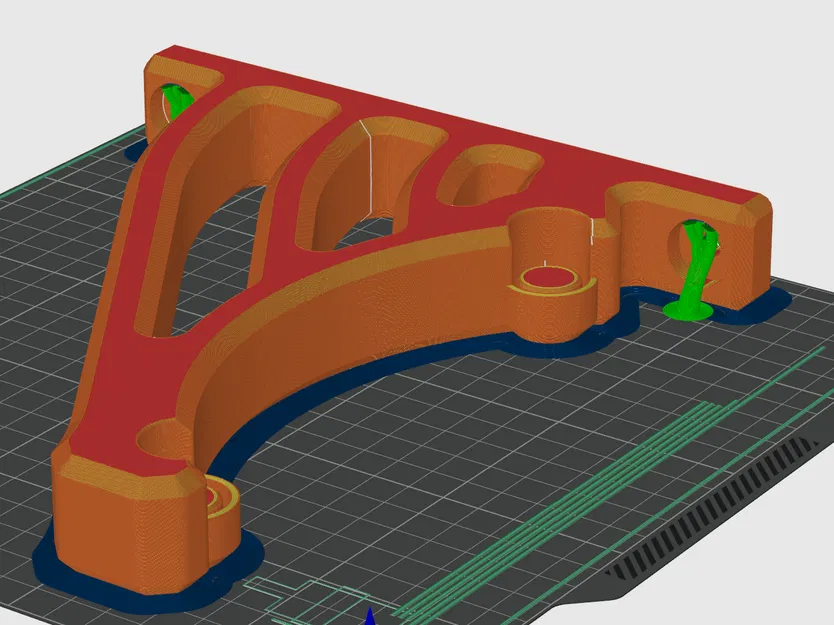

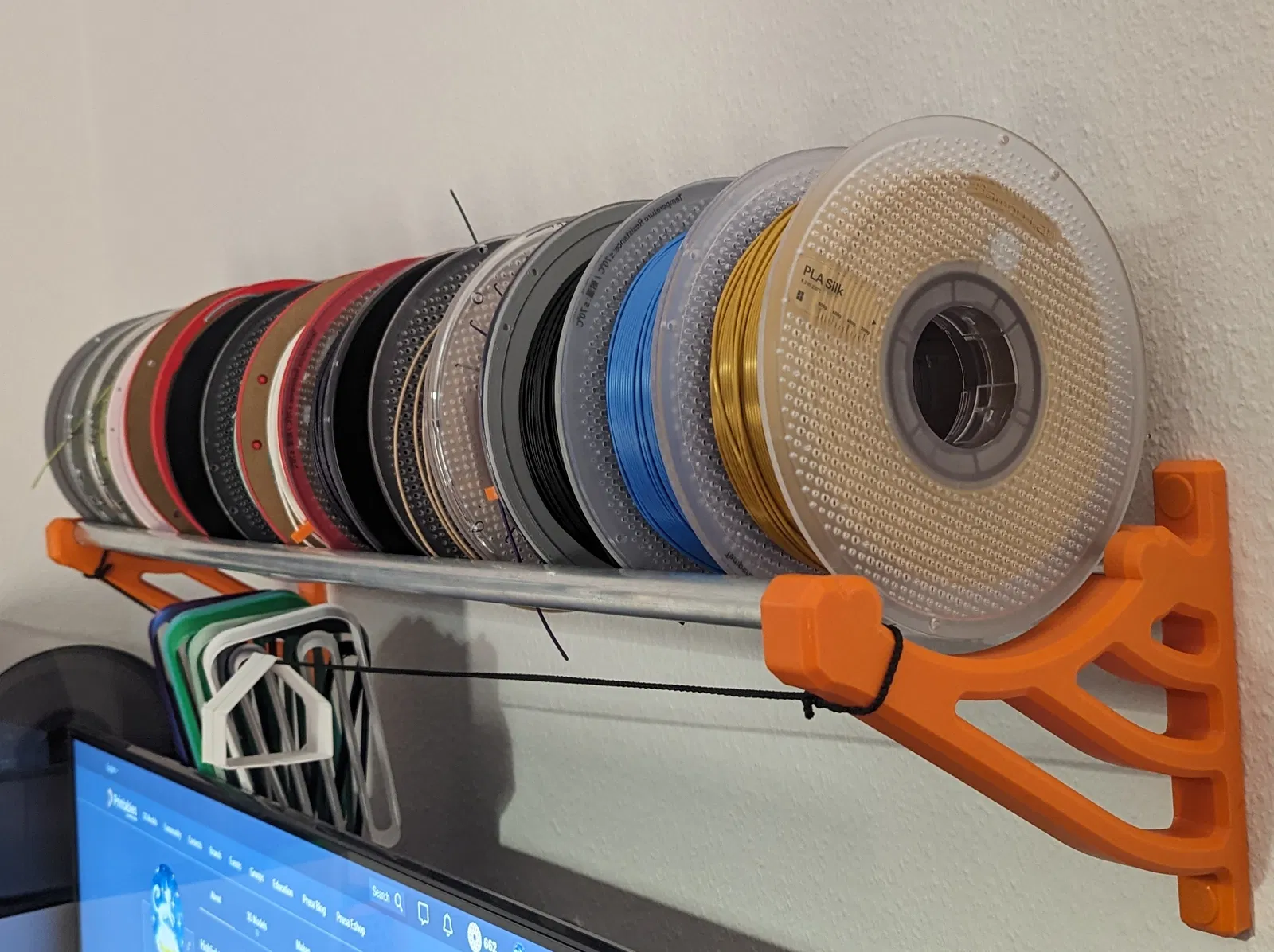

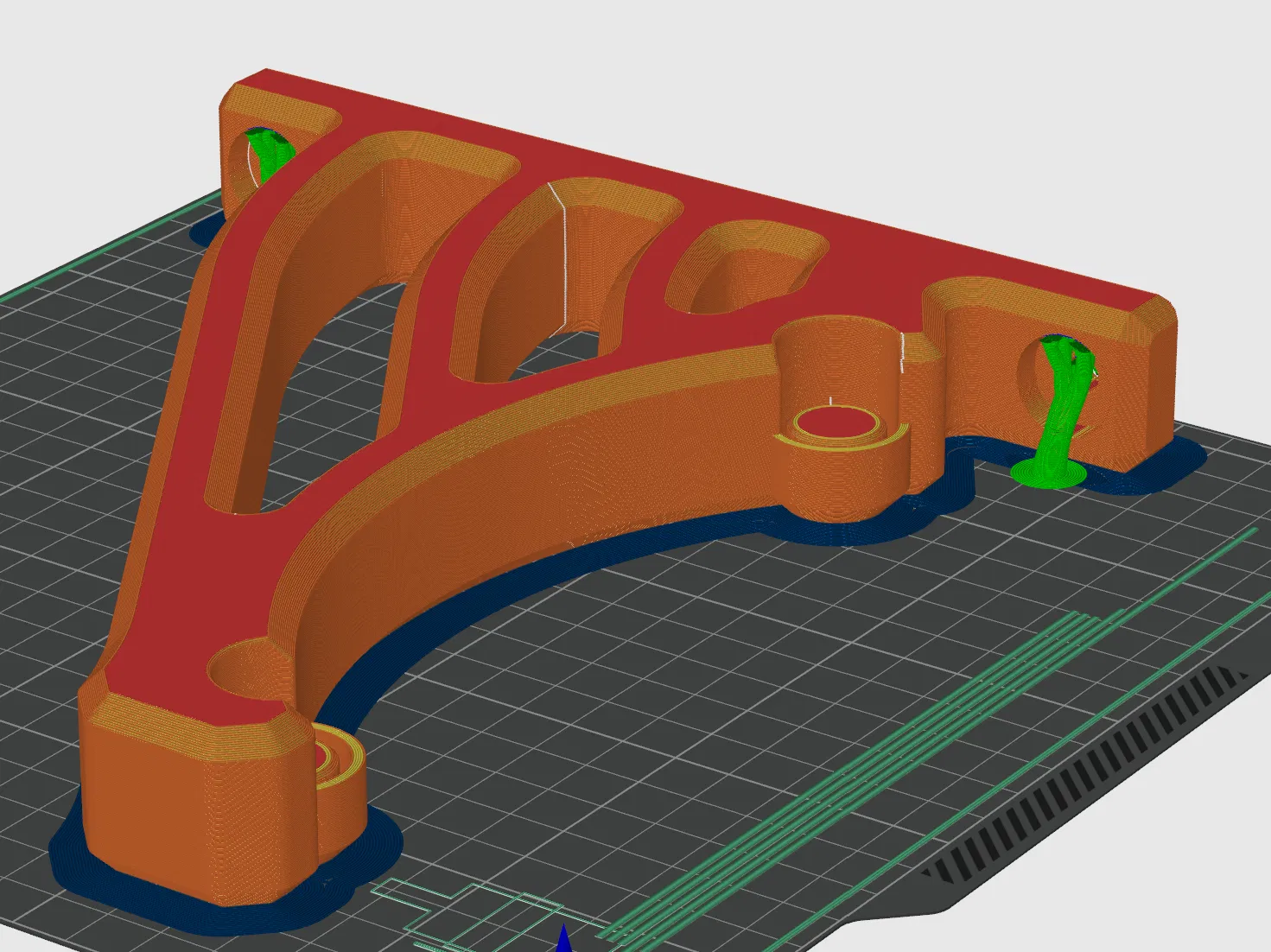

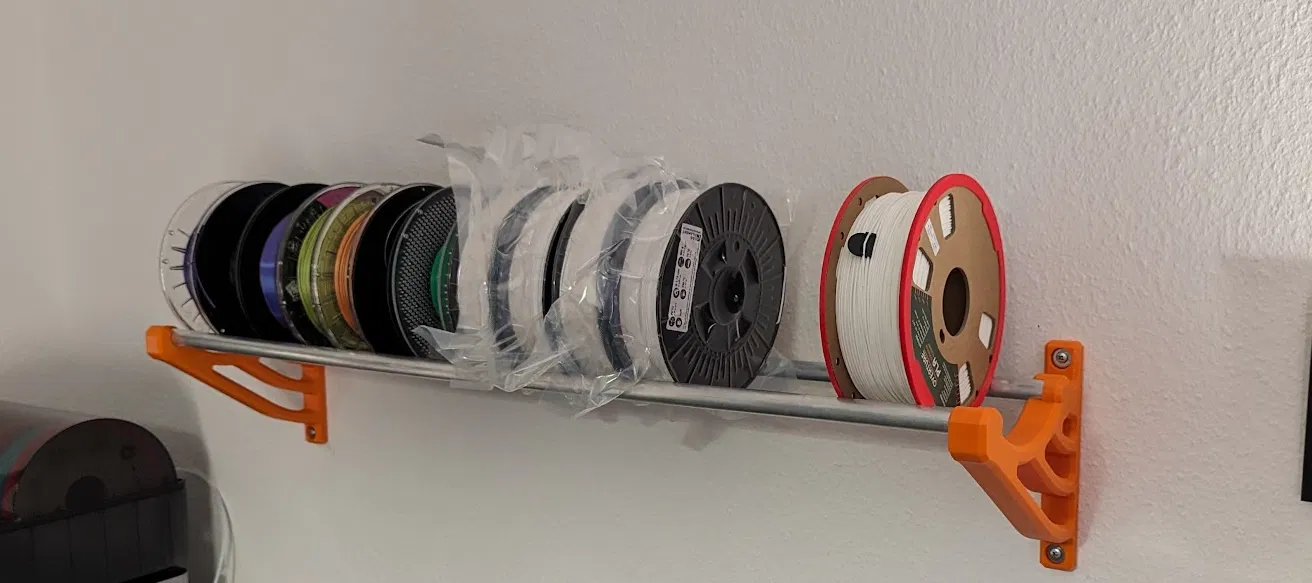

Kệ để sợi nhựa này được thiết kế để sử dụng hai thanh ống nhôm rỗng (đường kính ngoài 20 mm, độ dày thành 1 mm). Các ống này sẽ được lắp vừa khít vào phần giá đỡ. Các file đi kèm bao gồm hai giá đỡ (trái và phải) cùng một mảnh ghép trung tâm tùy chọn để hỗ trợ các ống dài hơn. Tôi dùng ống dài 1 mét và không cần giá đỡ trung tâm. Khi chất đầy 14-15 cuộn nhựa, các ống vẫn chịu lực rất tốt. #### Các phiên bản: Ngắn: Chỉ dùng giá đỡ trái và phải (ống lên đến 1 m) Dài: Dùng giá đỡ trái, phải và trung tâm (ống > 1 m) Sáng tạo: Dùng nhiều giá đỡ "trung tâm" cho các ống cứng, phiên bản dài hơn, v.v. #### In ấn In đặt nằm nghiêng, tôi khuyên bạn nên để ít nhất ba lớp bao quanh (perimeters) và 20% infill. (Đó là cách tôi in bằng PETG, chúng chịu lực rất tốt) Tôi khuyên nên dùng tree support cho các lỗ bắt vít. #### Lắp đặt Tôi thực sự khuyên bạn nên dùng vít (đường kính 4-6 mm) kết hợp với long đền (washers). Bằng cách này, lực siết sẽ được phân bổ trên diện tích rộng hơn và tôi tin rằng chúng sẽ không bao giờ bị bong ra khỏi tường. Các lỗ vít có đường kính 6,5 mm. Phần hốc cho long đền có đường kính 18,5 mm. Việc lắp đặt này cần hai người làm thì tốt hơn (nếu làm một mình thì sẽ hơi bất tiện). 1. Lắp ráp khung với cả hai ống để làm khuôn đánh dấu lỗ khoan. 2. Đặt giá lên tường và căn chỉnh cho cân bằng. 3. Đánh dấu các điểm bắt vít trên tường. 4. Khoan lỗ, đóng tắc kê vào. 5. Bắt vít một bên giá đỡ vào tường (nhớ dùng long đền!). 6. Đút các ống nhôm vào giá đỡ rồi lắp tiếp bên giá đỡ còn lại. 7. Bắt vít bên giá đỡ thứ hai (nhớ dùng long đền!). 8. Đậy nắp che đầu vít vào các lỗ. 9. Xong! Vật liệu lắp đặt tôi đã dùng: vít: 5 x 50 mm (đầu phẳng) long đền: 6,4 x 18 x 1,6 mm tắc kê bê tông (mũi khoan 8 mm, dài 45 mm) Bạn có thể tùy chỉnh dựa trên nhu cầu của mình. #### Tùy chỉnh Tôi đã đính kèm các file Fusion 360 (tham số hóa) để bạn dễ dàng sửa đổi. Trong giới hạn hợp lý, bạn có thể thay đổi kích thước ống chỉ bằng cách thay đổi các tham số.
