Ngàm kẹp dây đai trục X cải tiến cho Neptune 4

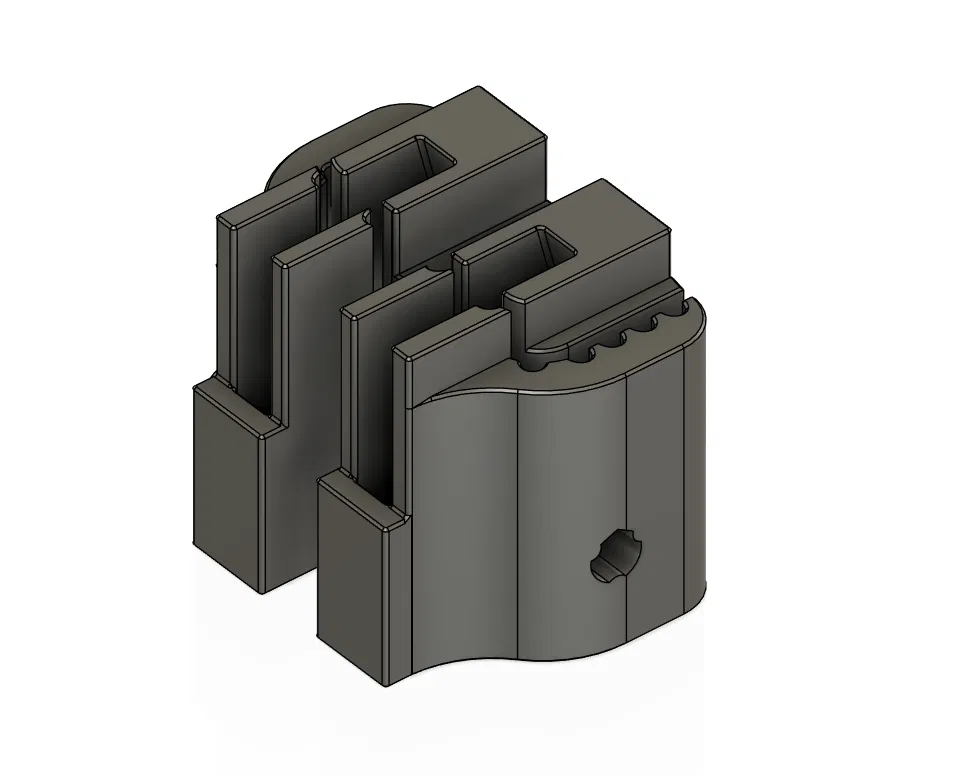

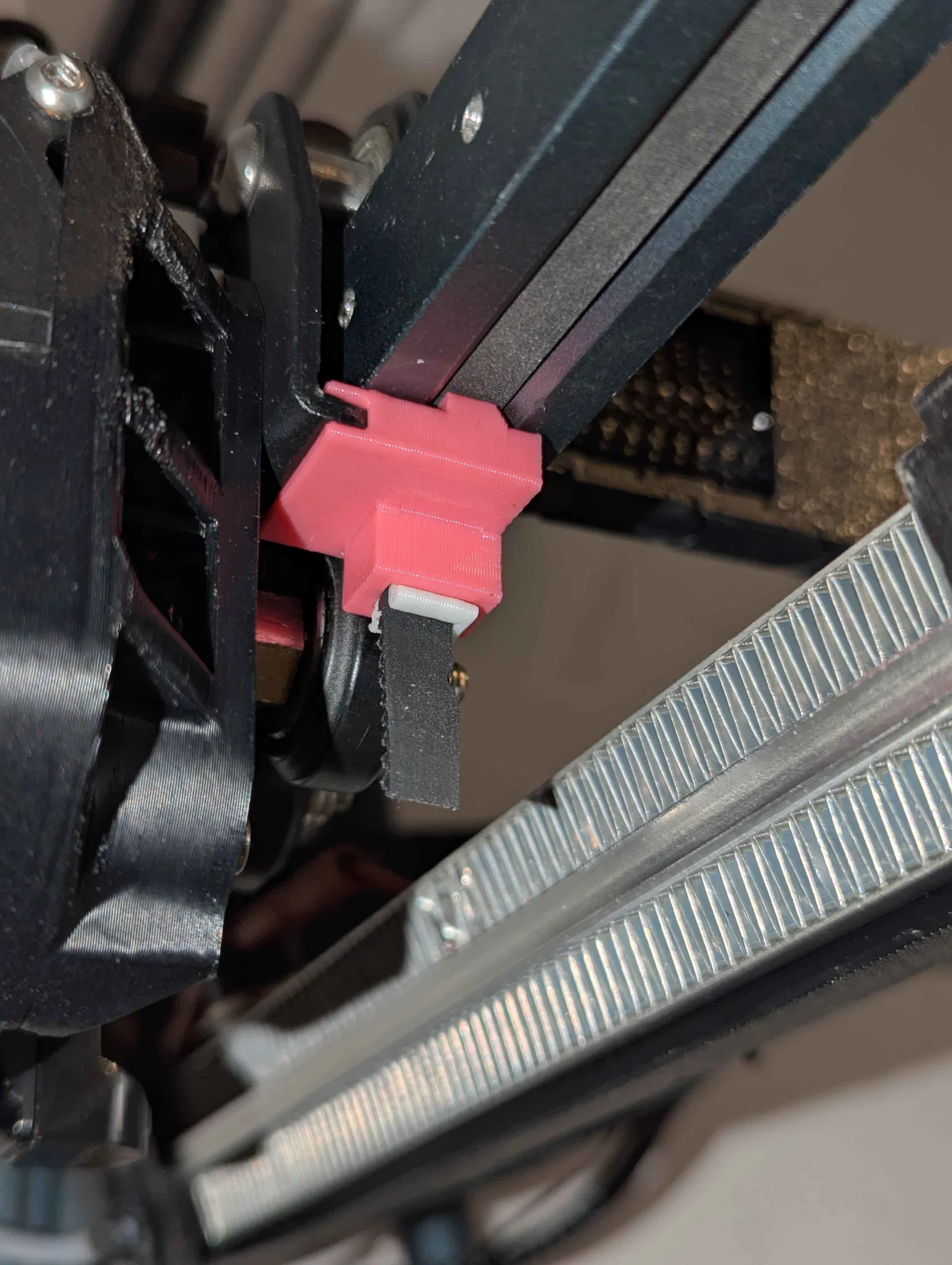

Đây là ngàm kẹp dây đai cải tiến cho đầu in, giúp khắc phục lỗi cosine bằng cách đưa dây đai vào bên trong thanh nhôm định hình, đồng thời không làm gập hay kẹp chặt dây đai như ngàm zin. Thiết kế còn có thêm một lỗ bắt vít để cố định chắc chắn hơn nếu bị lỏng. Sản phẩm tương thích với toàn bộ dòng máy Neptune 3/4.

Hướng dẫn lắp đặt

Đối với N3, N4, N4 Plus và N4 Max (v3):

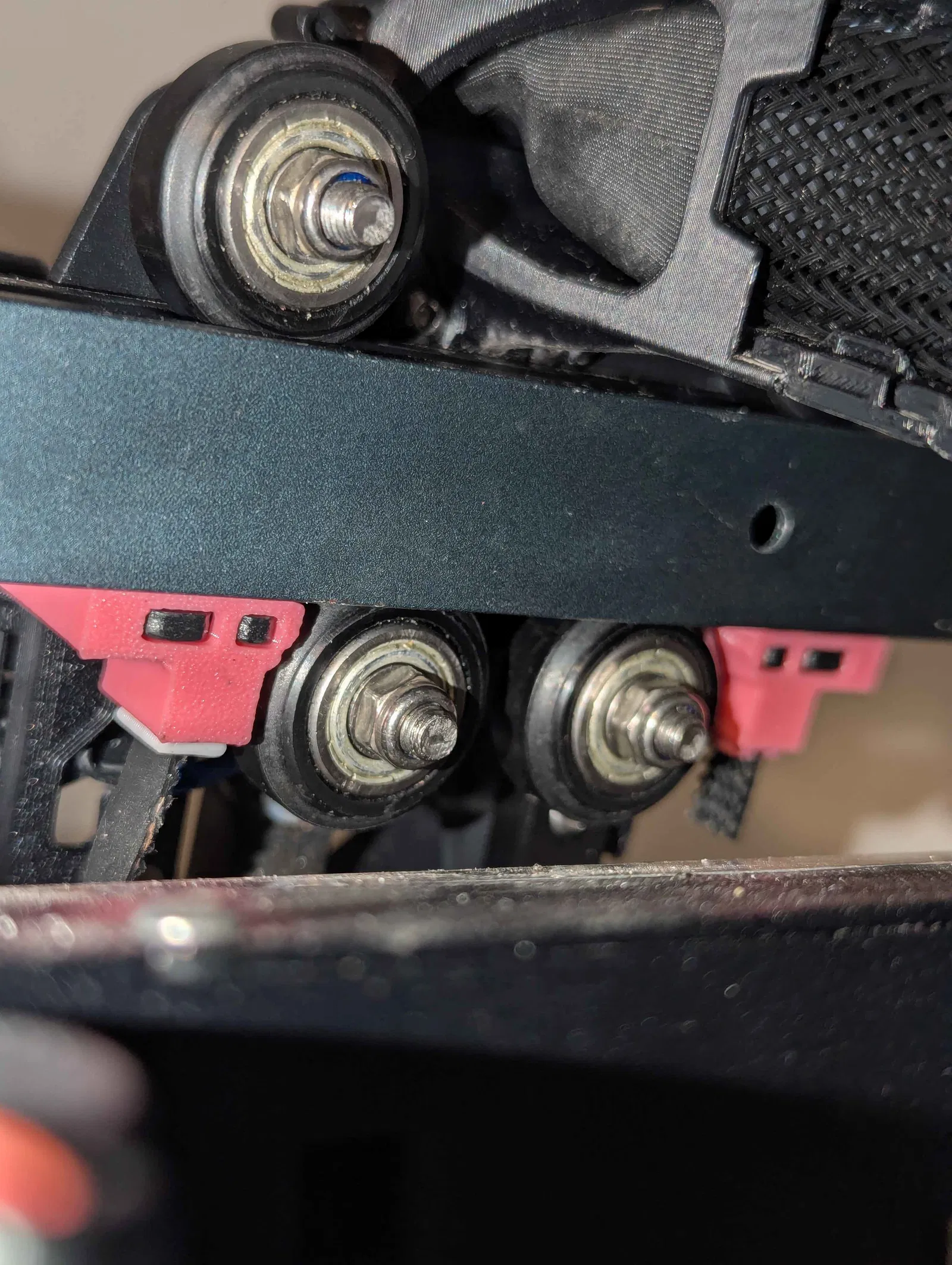

Bắt đầu bằng cách tách rời linh kiện in thành hai nửa. Thay dây đai cũ và nới lỏng cả hai bánh xe pom phía trên để tháo cụm carriage ra. Đặt dây đai vào bên trong ngàm kẹp, điều chỉnh độ dài xấp xỉ bằng chiều rộng của cụm carriage. Khi đã xong, hãy trượt các ngàm này vào carriage, đẩy đầu in vào vị trí rồi lắp lại bánh xe pom. Các đai ốc lệch tâm (excentric nuts) ở phía dưới có thể gây vướng khi lắp, nhưng bạn chỉ cần xoay nhẹ chúng là sẽ có đủ khoảng trống.

Đối với N3, N4, N4 Plus và N4 Max (v2):

Bắt đầu bằng cách tách rời linh kiện và loại bỏ phần cầu nối giữa các chi tiết. Thay dây đai mới, nới lỏng bánh xe pom phía trên để tháo carriage, sau đó trượt các ngàm vào và luồn dây đai vào. Đẩy đầu in vào vị trí và lắp lại bánh xe pom. Xoay các đai ốc lệch tâm ở phía dưới nếu thấy vướng.

Đối với N4 Pro:

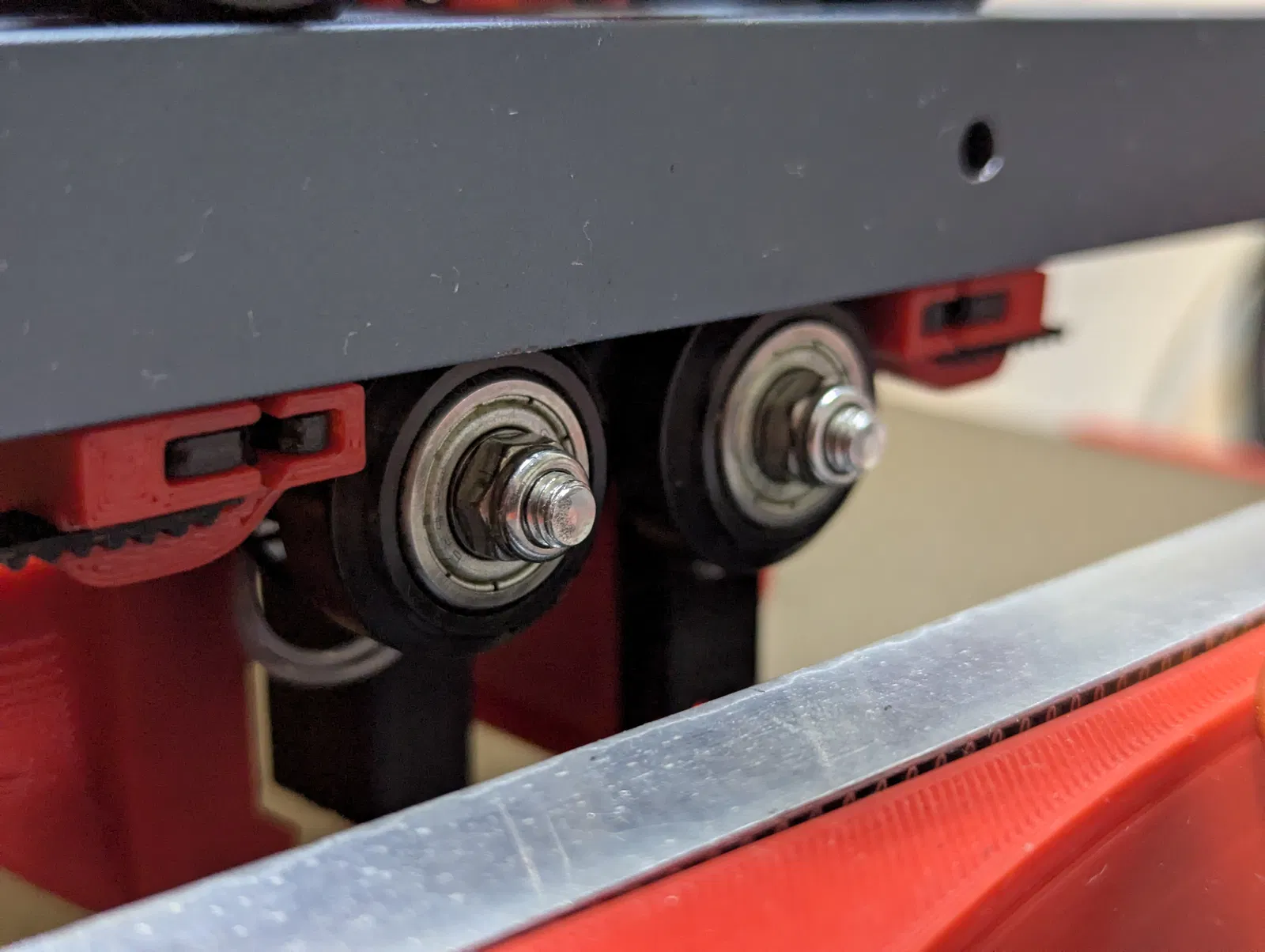

Tách rời linh kiện và bỏ phần cầu nối. Tháo dây đai zin, sau đó tháo các bánh lăn Sg15 phía dưới bằng đai ốc lệch tâm. Sau đó, bạn có thể tháo phần dưới của carriage và lắp các ngàm như trong hình. Luồn dây đai mới qua các puly và lắp vào; nếu dây hơi dài, bạn không nhất thiết phải cắt vì vẫn còn chỗ trống. Khi dây đai đã nằm đúng vị trí với độ chùng vừa phải, hãy bắt vít lại carriage.

Để sử dụng bản mod này, bạn cần dây đai dài hơn một chút:

• Neptune 4 Base/Pro/Plus: 1m
• Neptune 4 Max: 2m

Dây đai khuyên dùng: Gates 2gt epdm 6mm (liên kết tiếp thị)

Cài đặt in:

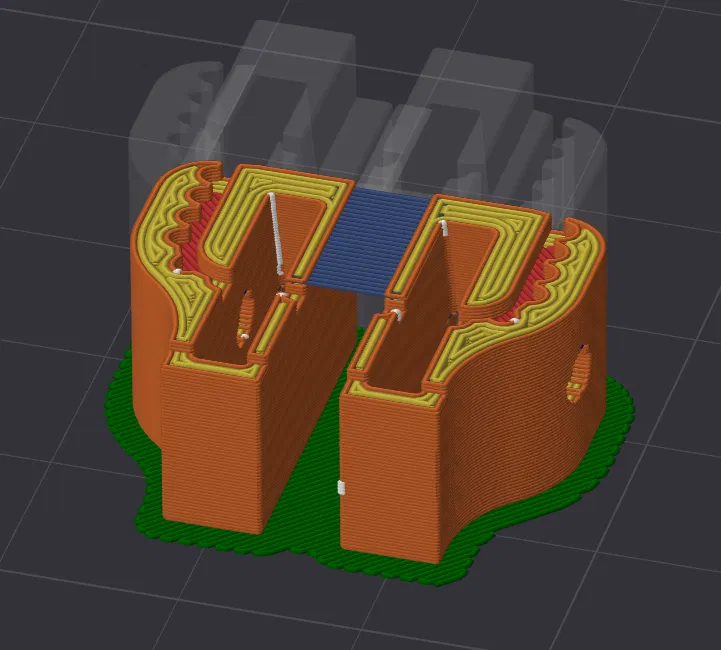

Nhập file vào phần mềm dưới dạng một khối duy nhất và in theo hướng đã định.

• Không cần support
• Đảm bảo hướng cầu nối (bridge) như trong hình ảnh trên

Vật liệu khuyến nghị: Cần độ cứng cao, chịu nhiệt và chống biến dạng tốt.

• ABS / ASA
• PETG

Không khuyến nghị: PLA, vì đầu in nằm gần bàn nhiệt, nhiệt độ sẽ làm PLA bị mềm và biến dạng.

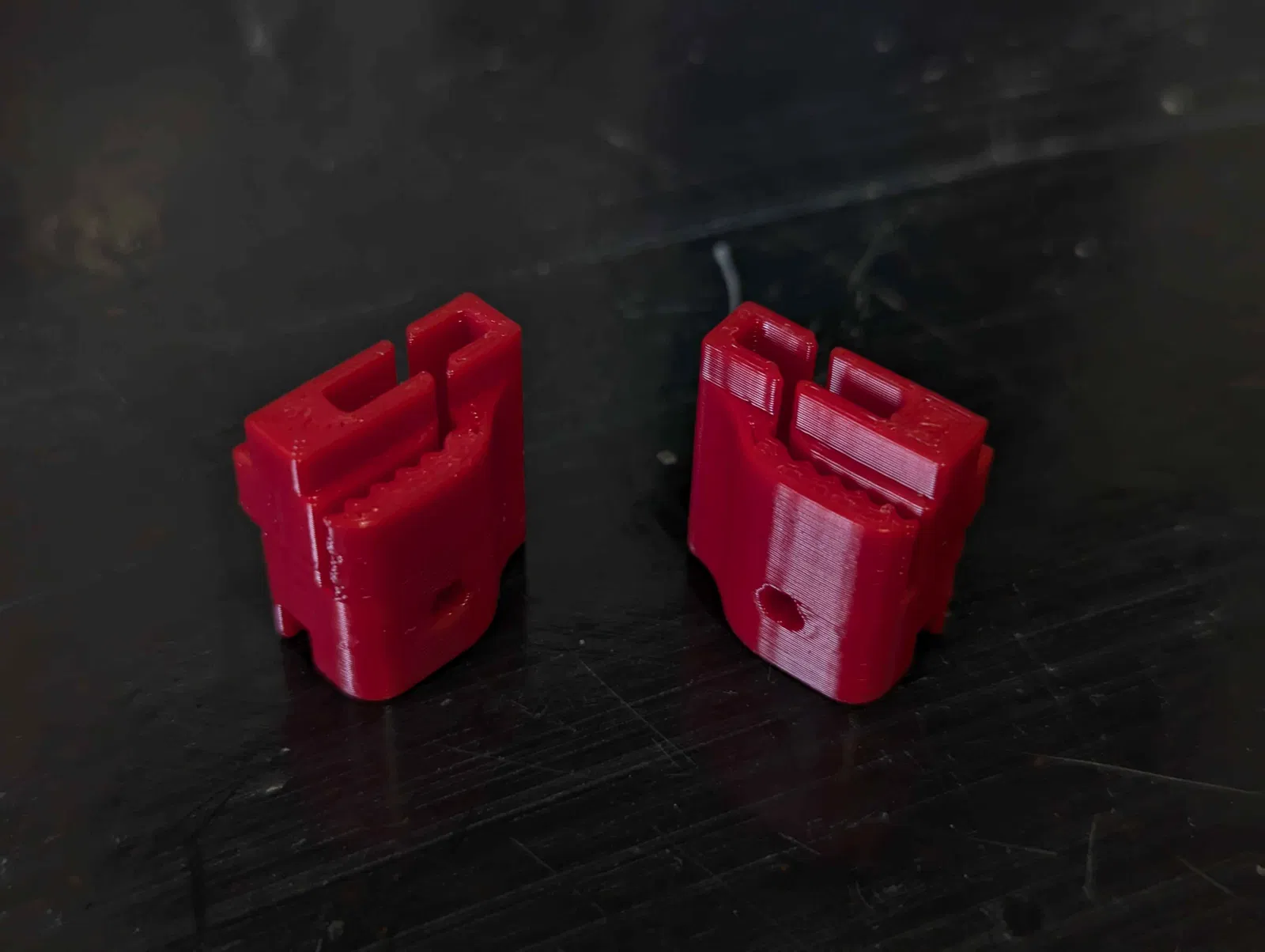

(PLA trắng, PETG hồng) Cả hai mẫu đều được in trong một ngày và chịu lực dưới 40N trong khoảng 3 tháng.

• V2: Đã sửa lỗi căn chỉnh dây đai
• V3: Thiết kế mới cứng cáp hơn

Gửi yêu cầu tính năng tại đây!
