Bánh răng đồng hồ công-tơ-mét cho xe Mercedes-Benz 80-90

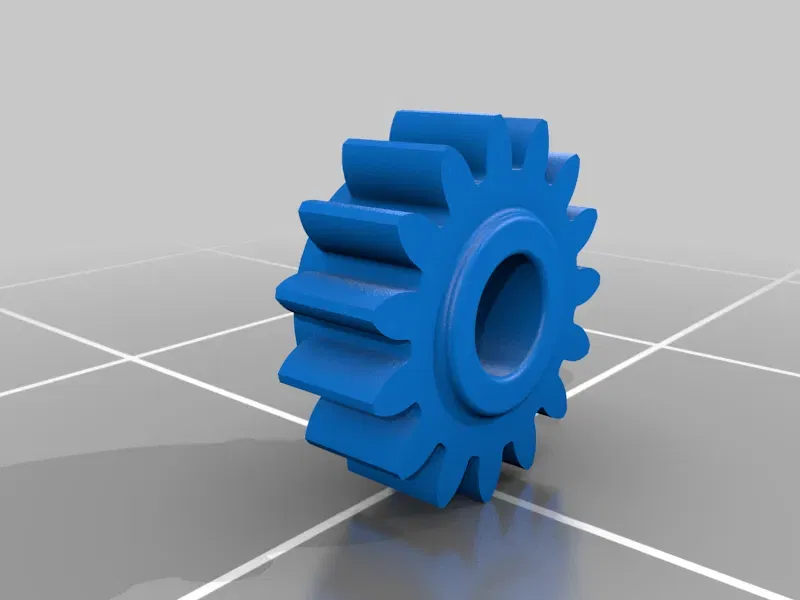

Đây là một bánh răng cho đồng hồ đo km trong các phương tiện Mercedes-Benz từ những năm 80-90 với đồng hồ cơ học. Bánh răng gốc được làm từ nhựa resin, chất này bị hòa tan bởi mỡ. Vì bánh răng có đường kính 6.6mm và có 15 răng, nên máy in chính xác (SLA) là rất quan trọng.

Cập nhật: Có vẻ như sự khớp không tốt và qua các dung sai đã cho, cần phải tăng kích thước một chút. Vui lòng thêm 5 đến 10% vào kích thước hiện tại.

Cài đặt In

Hãng máy in:

Formlabs

Máy in:

Formlabs Form 2

Bệ in:

Không quan trọng

Hỗ trợ:

Không quan trọng

Độ phân giải:

0.05

Tỷ lệ điền:

25%

Vật liệu: Formlabs Grey Pro

Cách tôi thiết kế điều này

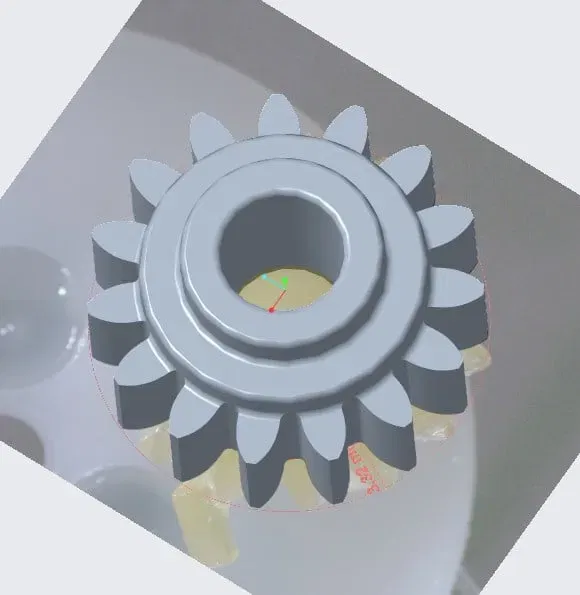

Tôi đã chụp một bức ảnh dưới kính hiển vi với các phép đo cơ bản trong phần mềm kính hiển vi. Sau đó, tôi đã tái tạo hình dạng răng cưa và tạo một mẫu trục.
