Khớp nối ống ruột gà (Corrugated conduit connectors)

Các khớp nối này được dùng để kết nối hai đoạn ống ruột gà (ống luồn dây điện đàn hồi) trong các hệ thống điện. Các file thiết kế hiện có cho các kích thước ống phổ biến là DN20, DN25 và DN32.

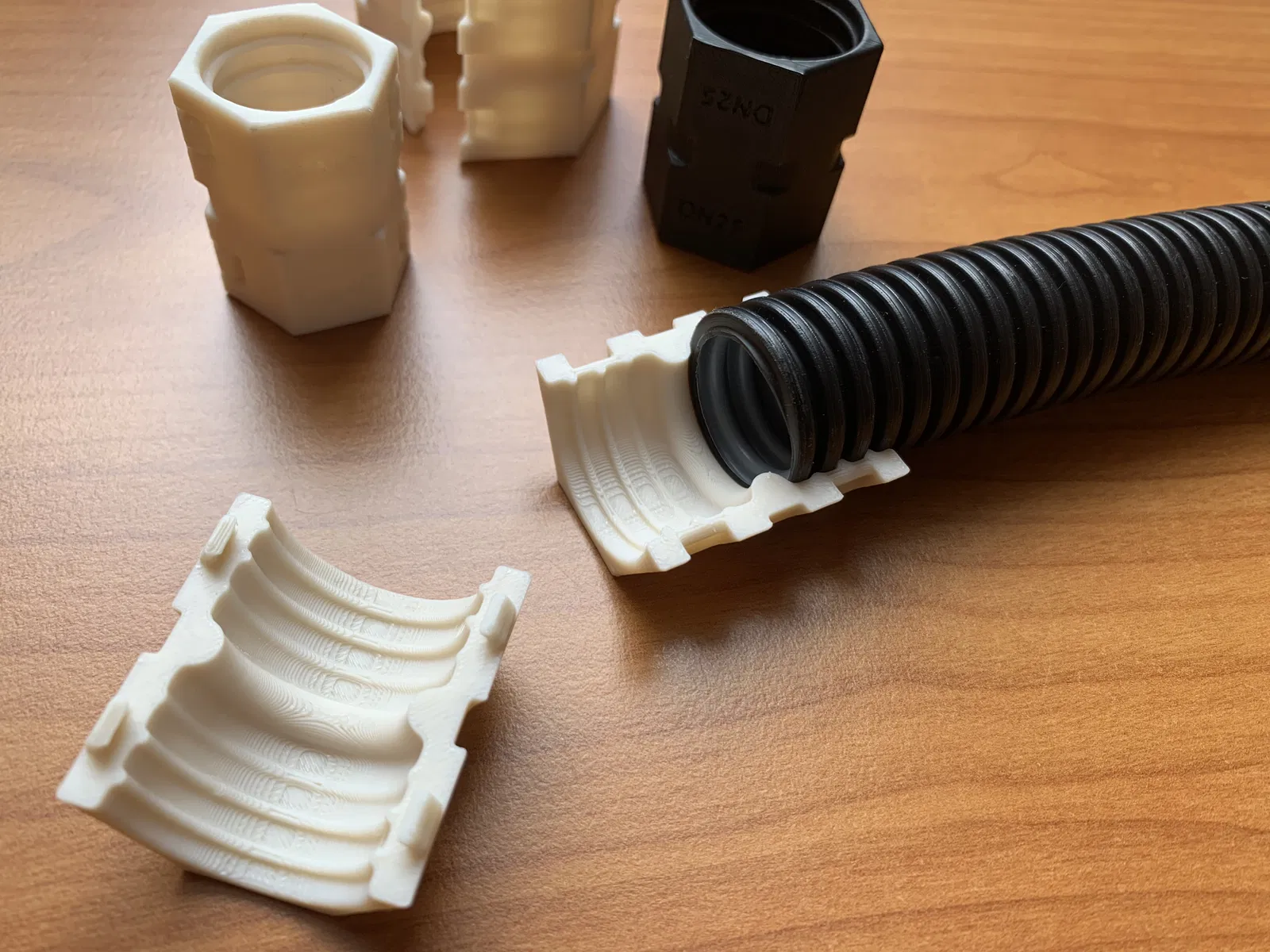

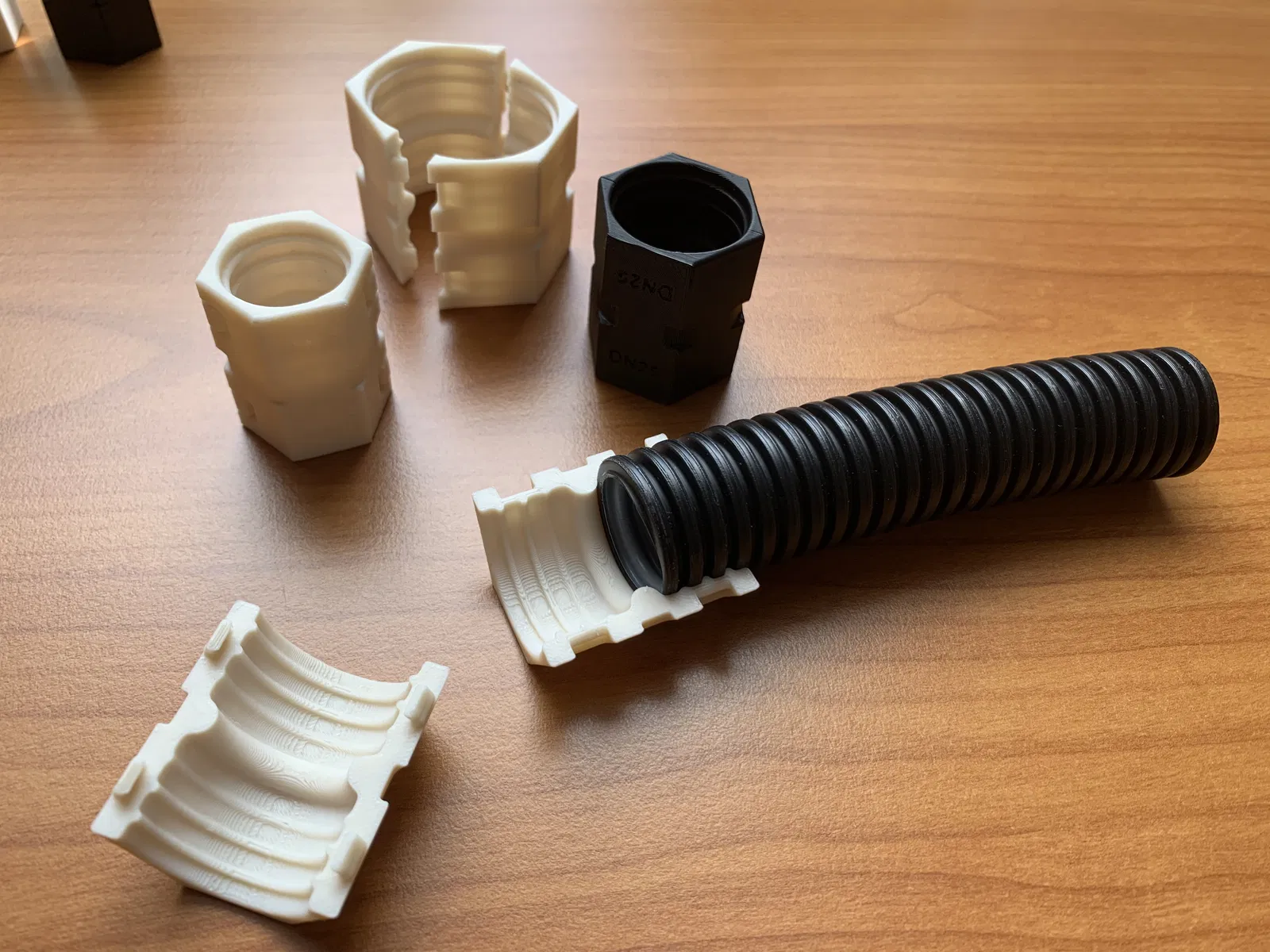

Tôi đã thử nghiệm và tạo ra hai phiên bản:

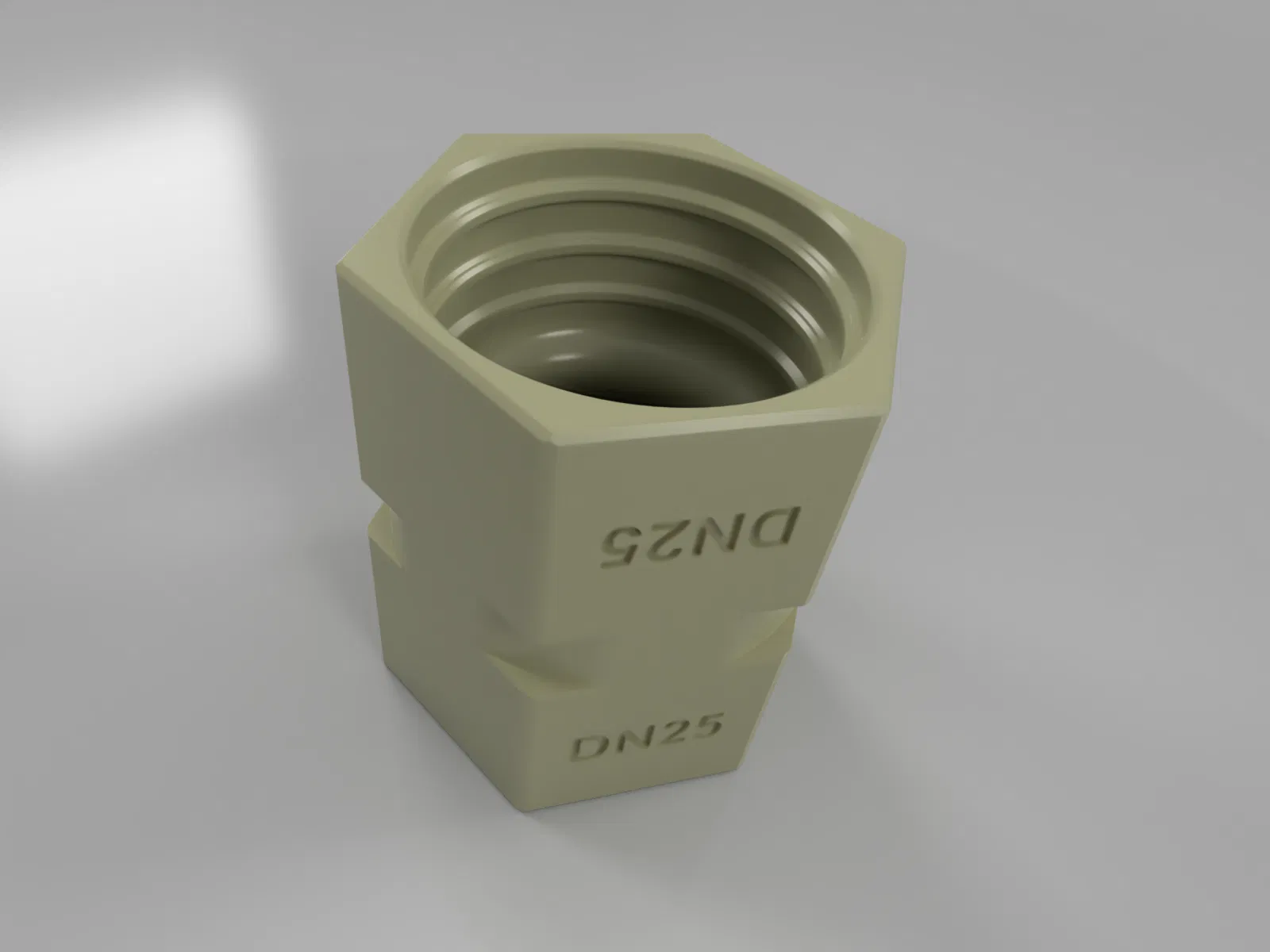

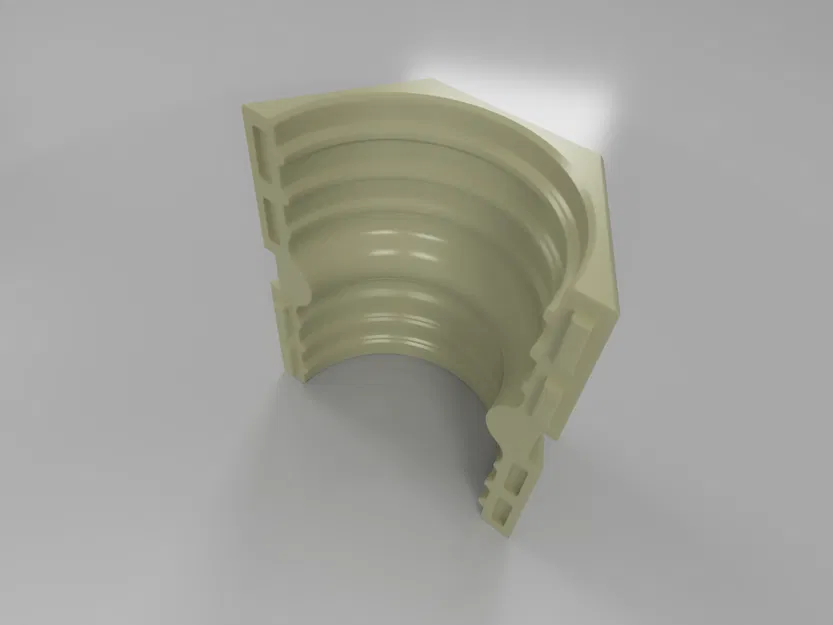

• Phiên bản có đuôi “align_protrusions”: Gồm hai nửa khớp giống hệt nhau, được ghép lại và cố định vĩnh viễn bằng dây rút nhựa ở giữa.

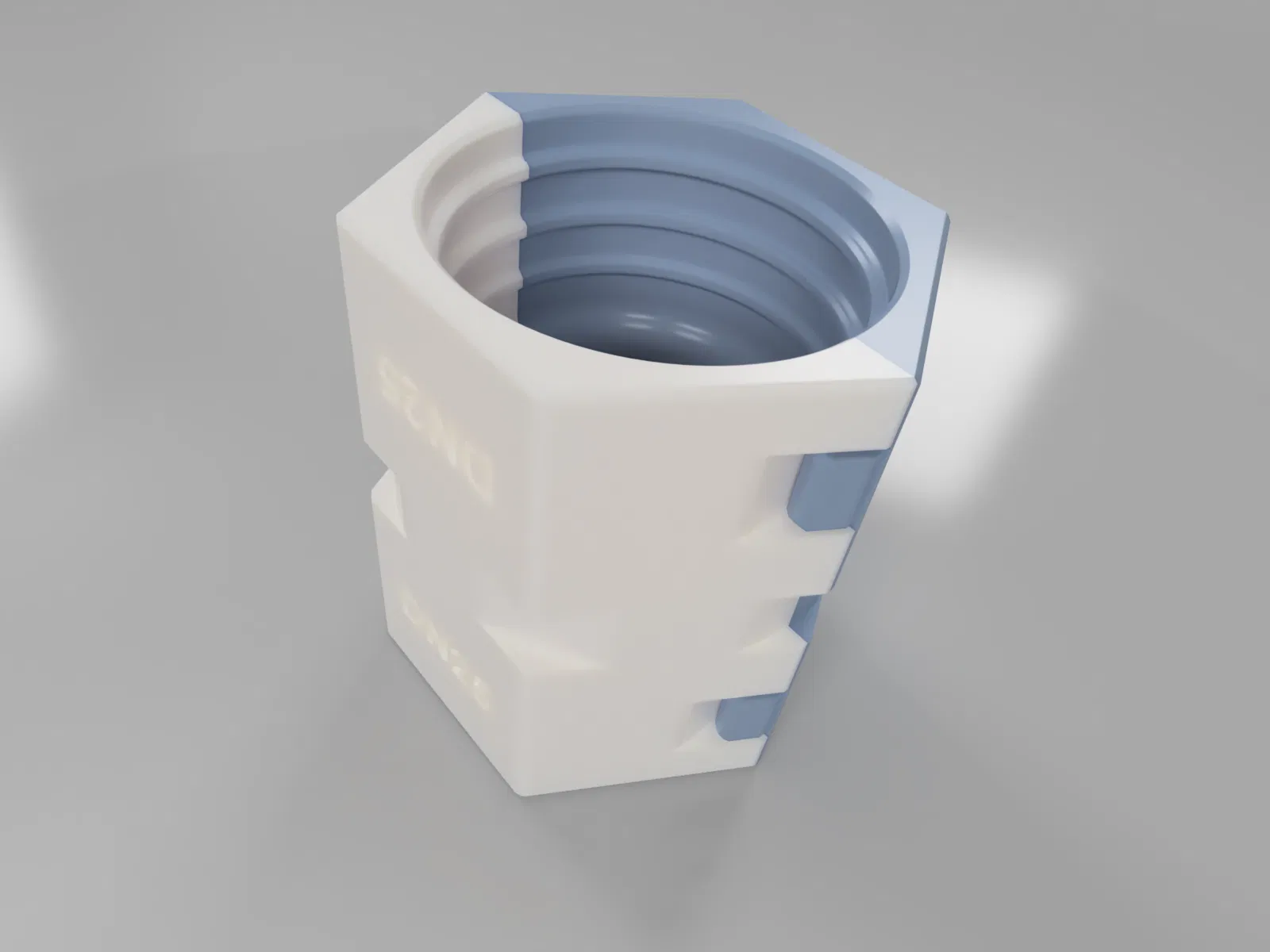

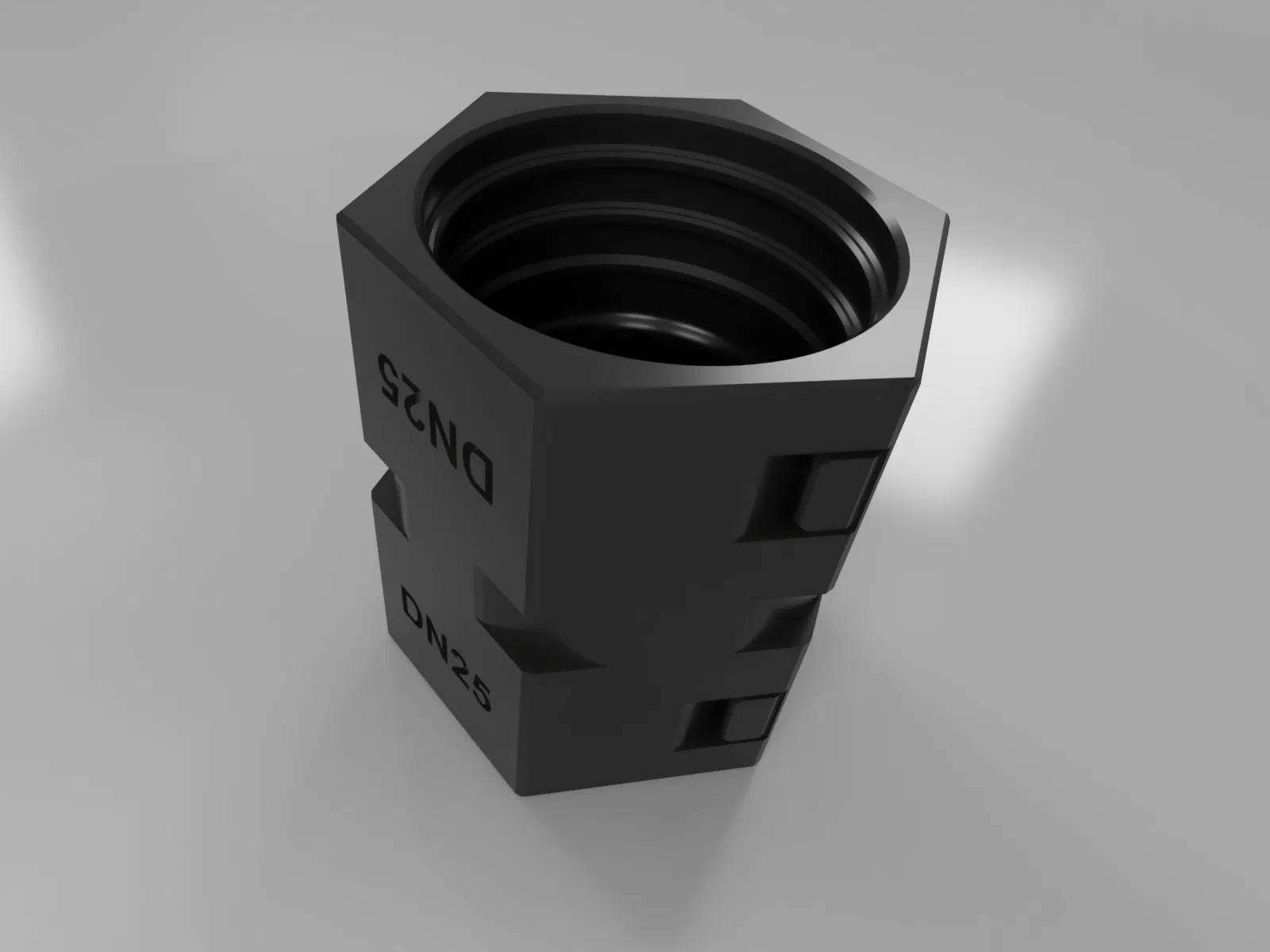

• Phiên bản có đuôi “clips” và “clip_locks”: Gồm hai nửa khớp khác nhau. Phiên bản “clips” có các lẫy khóa, còn “clip_locks” có các móc tương ứng để khớp vào nhau. Bạn cũng có thể dùng thêm dây rút ở giữa nếu muốn kết nối chắc chắn hơn.

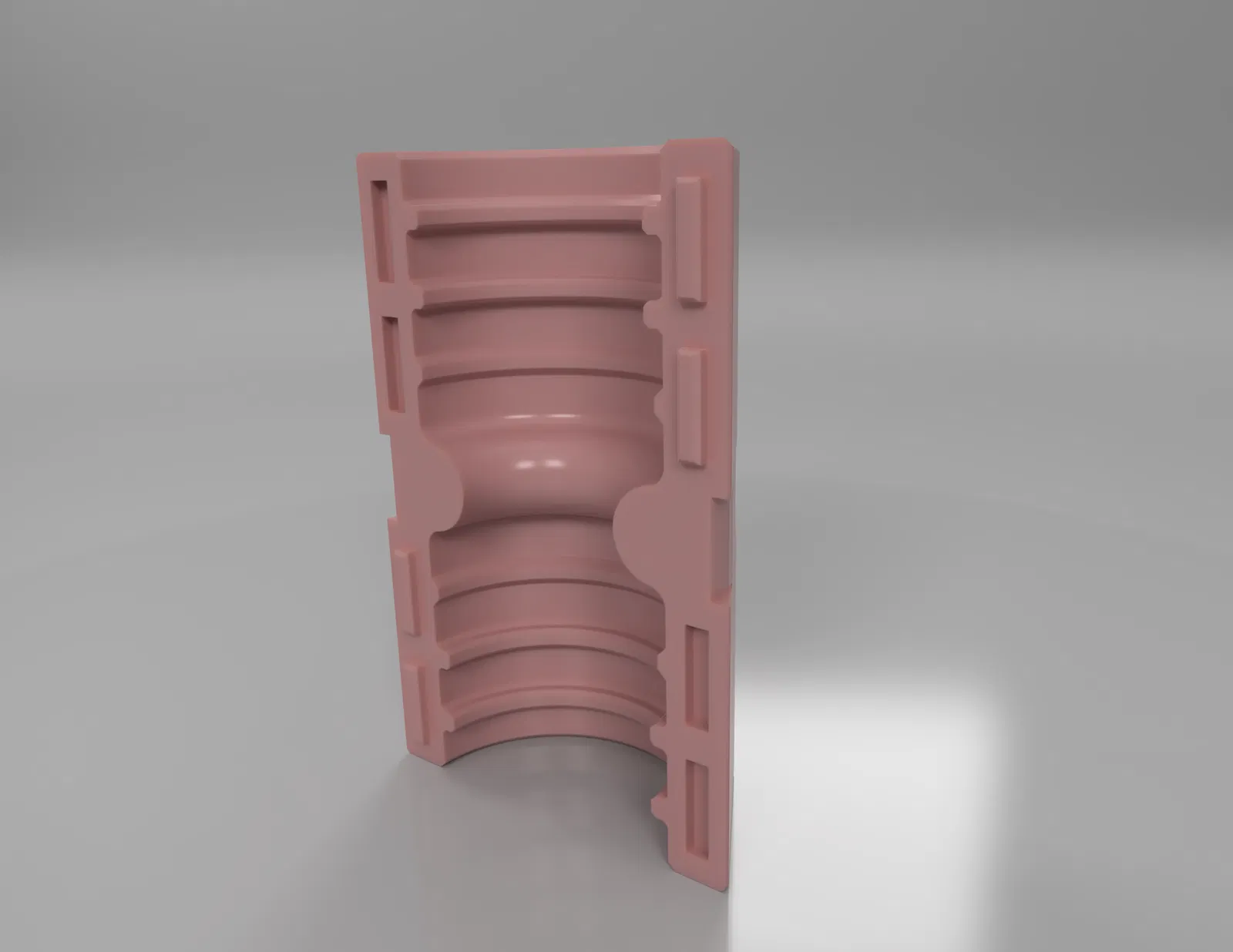

Điểm chung của cả hai phiên bản là phần gờ nhô lên ở giữa nơi hai đầu ống gặp nhau, giúp dây cáp đi qua từ đoạn ống này sang đoạn ống kia dễ dàng hơn. Các file này có thể in được mà không cần hỗ trợ (support).

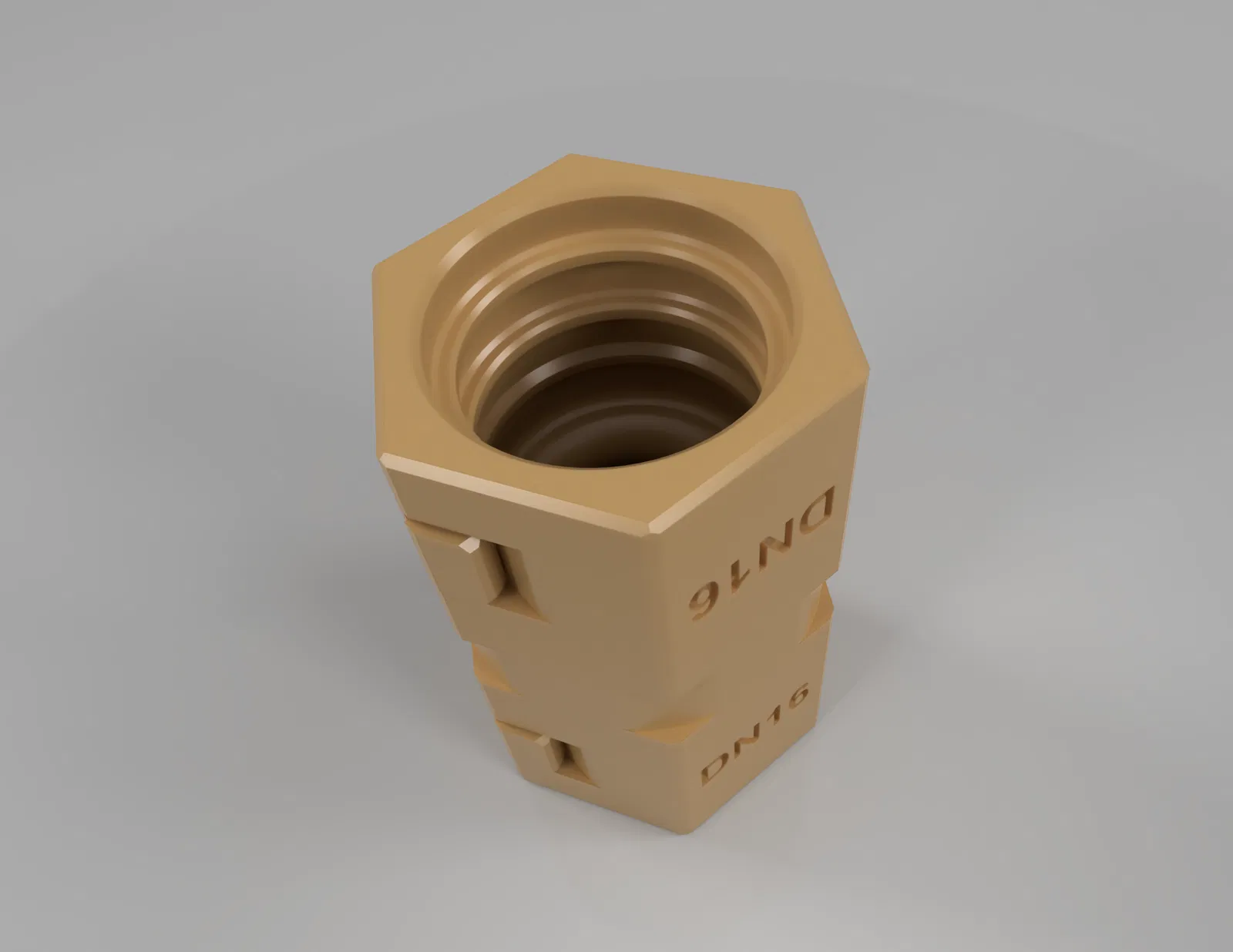

Cập nhật ngày 24/05/2025: Theo yêu cầu, tôi đã bổ sung thêm phiên bản cho kích thước DN16. Ngoài ra, tôi cũng đã chia sẻ các phiên bản khớp nối góc tại đây: .
