Mô hình súng CAR từ Titanfall 2 (Tỷ lệ 1:1)

Mô hình này được thiết kế bằng FreeCAD - phần mềm mô hình hóa tham số 3D mã nguồn mở (FOSS). File gốc hiện đã có sẵn.

Đọc trước khi làm

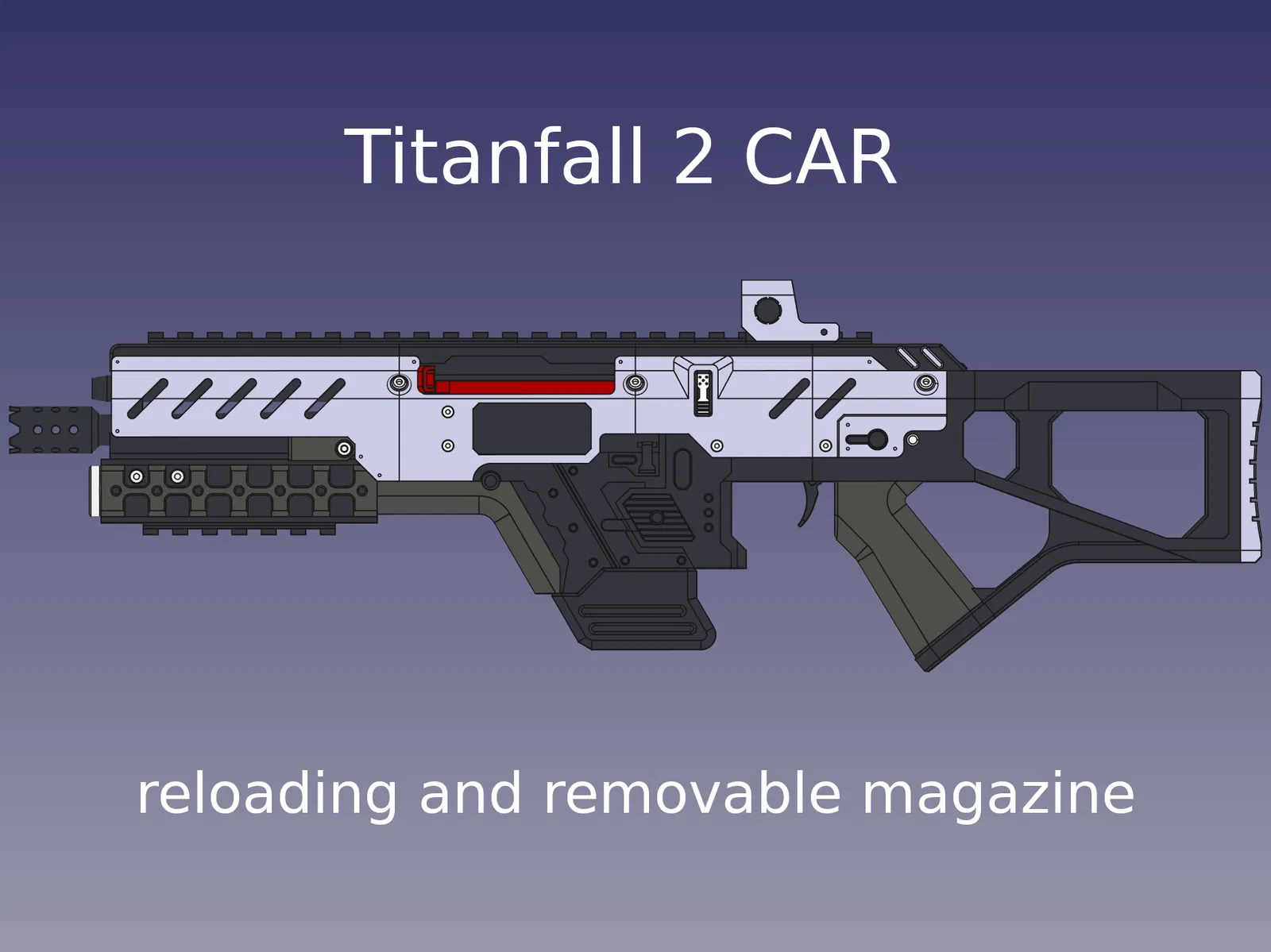

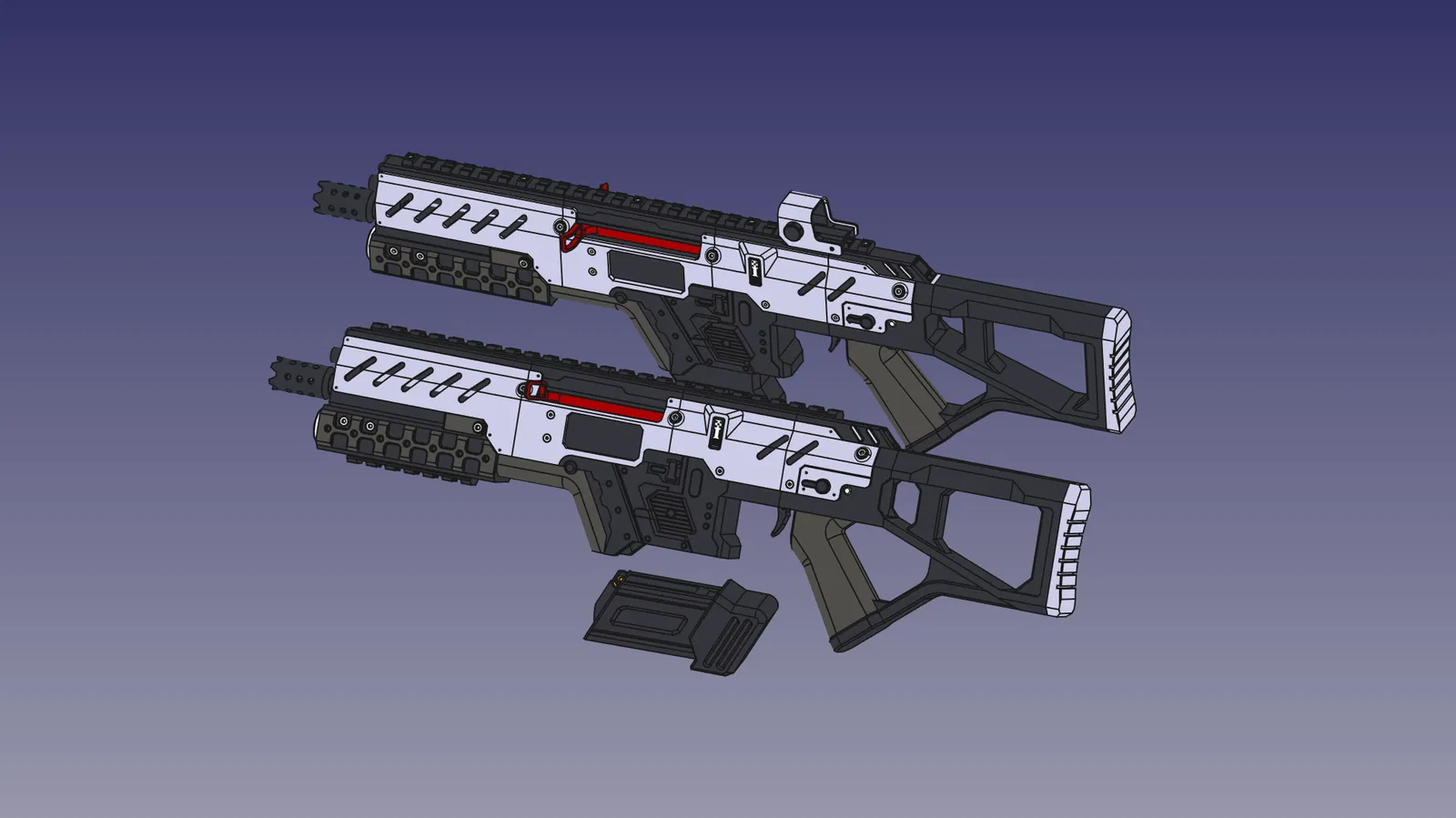

Chiều dài đầy đủ của mô hình là khoảng 850 mm. Có tính năng “thay đạn” và băng đạn có thể tháo rời.

Mô hình này được thiết kế để sơn. Bạn sẽ cần chuẩn bị các vật liệu sau:

• Giấy nhám để làm mịn bề mặt các bộ phận và đảm bảo cơ chế hoạt động trơn tru;
• Bột bả (putty) để che các đường nối;
• Sơn lót để làm mịn bề mặt hơn nữa;
• Keo dán để lắp ráp các bộ phận;
• Sơn acrylic (đen, trắng, đỏ, xanh lá, bạc);
• Sơn phủ mờ (mate finish) để bảo vệ lớp sơn.

Khi tôi nhắc đến việc một bộ phận cần được sơn, nghĩa là bạn cũng cần chà nhám, che các vết nối và phủ sơn lót trước khi sơn màu. Bạn có thể thử pha màu đen với bạc để có màu nền, hoặc pha đen với xanh lá để có tông màu ưng ý.

Tôi không phải là chuyên gia, bạn nên xem thêm một vài video hướng dẫn nhé. Đây chủ yếu là các gợi ý dựa trên kinh nghiệm của cá nhân tôi.

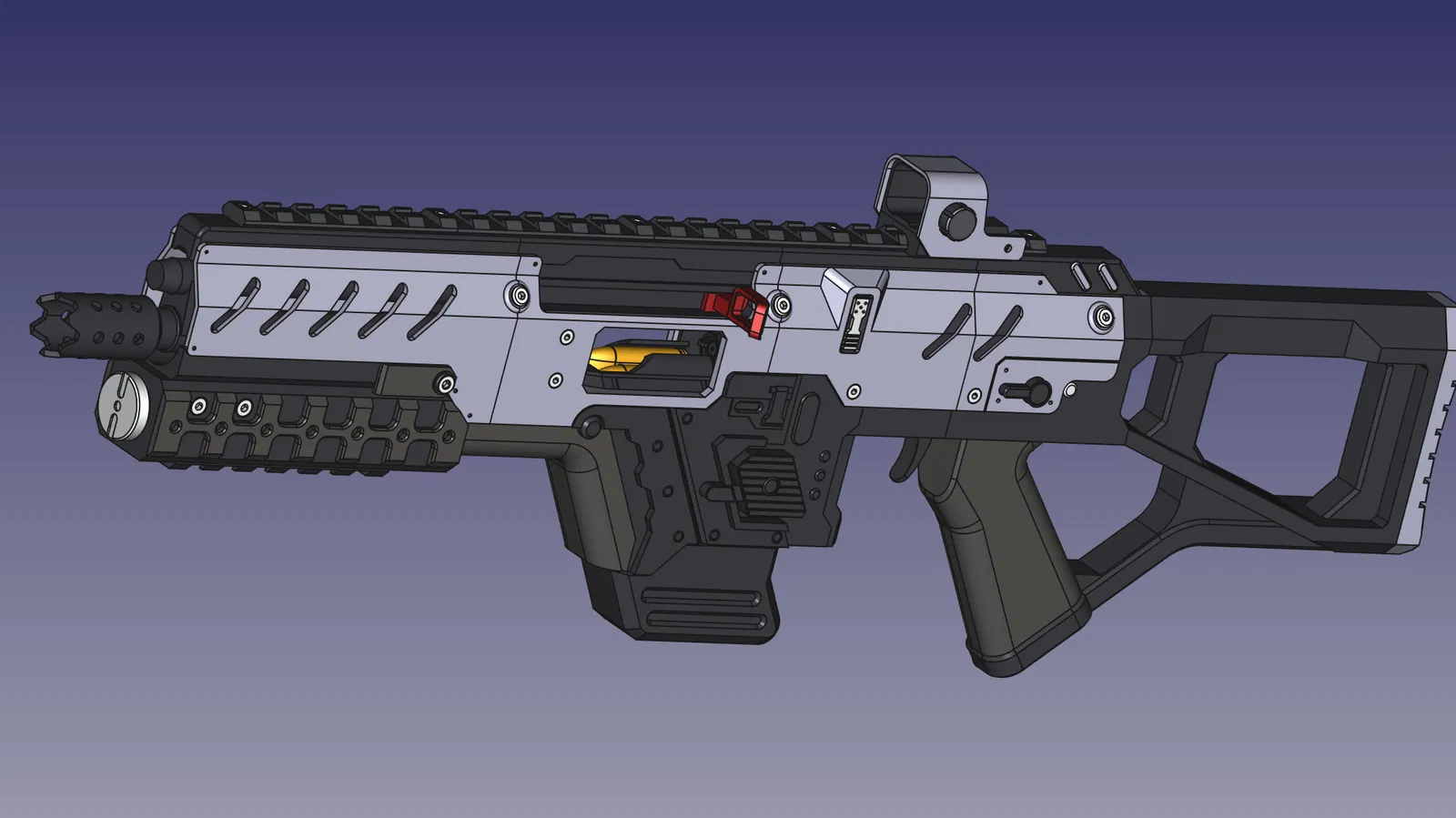

Khẩu CAR từ Titanfall 2.

Tham khảo màu sắc.

Hướng dẫn lắp ráp

Các bộ phận 1 (body_c), 2 (body_d), 3 (body_e), 4 (body_i), 5 (body_k).

Dán các bộ phận 1, 2 và 3 lại với nhau. Sơn các khu vực màu trắng của các bộ phận này trước, sau đó mới sơn các khu vực màu đen. Sơn các phần 4 và 5 riêng biệt. Dán 4 vào tổ hợp 1+2+3. Dán 5 vào tổ hợp 1+2+3+4.

Các bộ phận 1 (body_a), 2 (body_b), 3 (receiver_a).

Lưu ý: Bộ phận 2 đã được chia nhỏ trên tấm in đi kèm!

Sơn 1 và 2 màu trắng ở mặt ngoài và màu đen ở mặt trong. Sơn 3 màu đen. Dán 1, 2 và 3 lại. Phủ sơn mờ vào mặt trong của body_a.

Các nửa 1 và 2 như ở trên. Các bộ phận 3 (receiver_c), 4 (receiver_b), 5 (body_f). Không hiển thị ở đây: reload_chamber_a và reload_chamber_b.

Đừng dùng keo trước khi bạn chắc chắn rằng mọi thứ di chuyển trơn tru.

Trước khi sơn, hãy lắp các bộ phận lại và thử di chuyển tay cầm (bộ phận 3) tới lui. Ban đầu có thể hơi cứng. Hãy dùng giấy nhám mài cho đến khi bạn có thể đóng mở nắp (bộ phận 4) bằng tay cầm (bộ phận 3) mà không cần dùng quá nhiều lực.

Sơn 3 màu đỏ (cùng với reload_handle_a và _am) và phủ sơn mờ. Sơn 4 màu đen và phủ sơn mờ. Đừng dán cố định reload_handle_a và _am, các bộ phận này có thể tháo rời để tiện vận chuyển.

Dán reload_chamber_a và *_b. Cẩn thận đặt reload_chamber_b vào chính giữa. Lắp bộ phận 3 và 4. Thử di chuyển lần cuối trước khi dán hai nửa lại với nhau.

Đừng quên các bộ phận 1 (reload_chamber_a) và 2 (reload_chamber_b)!

Các bộ phận 1 (top_a), 2 (top_b), 3 (top_c), 4 (top_d), 5 (rail_a), 6 (rail_a), 7 (rail_a), 8 (rail_b). Không hiển thị ở đây: small_part_i x 5.

Chỉ sơn mặt trên của các bộ phận small_part_i (5 cái ở đây, tổng cộng 7 cái). Sơn các bộ phận 5-8 (trừ mặt dưới để dán keo tốt hơn). Lắp tất cả small_part_i vào 5-8. Dán các bộ phận 1-8 lại với nhau. Bộ phận 3 không đối xứng! Hãy thực hiện trên một mặt phẳng. Sơn các phần còn lại màu đen (trừ mặt dưới của bộ phận 2-4).

Bộ phận top_c có một lỗ nằm gần phía trước hơn.

Các bộ phận 1 (body_h), 2 (body_g).

Sơn 1 và 2. Tránh sơn vào các khu vực giữa của bộ phận 1 để dán body_m và *_mm chắc chắn hơn sau này. Dán 1 và 2 lại.

Bộ phận 1 (barrel_a). Trên plate_2 có phiên bản nòng thay thế với 2 phần riêng biệt có chiều cao < 200 mm. Sơn 1 màu đen và phủ sơn mờ, sau đó dán vào.

Các bộ phận 1 (under_barrel_a), 2 (under_barrel_side_a), 3 (under_barrel_side_am), 4 (under_barrel_b), 5 (rail_b). Không hiển thị ở đây: small_part_i x 2.

Sơn 1 và 5 (trừ mặt dưới) màu đen. Sơn 2 và 3 màu xanh lá. Sơn 4 màu bạc. Phủ sơn mờ lên vùng trên của 1 (under_barrel_a). Dán 1-5 lại với nhau rồi dán vào mô hình.

Bộ phận 1 (body_m) cùng bản đối xứng body_mm, 2 (magazine_catch_a và _b), 3 (trigger_a, _b, *_c).

Sơn 1 (body_m và *_mm) màu đen. Dán chúng vào mô hình.

Các bộ phận 1 (trigger_c), 2 (trigger_a), 3 (trigger_b), 4 (magazine_catch_b), 5 (magazine_catch_a).

Nếu được, hãy in bộ phận 5 bằng nhựa màu xám đậm vì nó sẽ ma sát với băng đạn, hoặc sơn đen và phủ 2-3 lớp sơn mờ. Sơn 2, 3 và 4 màu đen chỉ ở các bề mặt nhìn thấy được. Lắp 1-3 lại và đưa vào mô hình để kiểm tra cò súng có hoạt động bình thường không. Nếu ổn - hãy dán chúng vào. Cẩn thận khi bôi keo để không làm dính lò xo (bộ phận 1).

Sơn các bộ phận nhỏ còn lại: small_part_a và _e nên là màu xanh lá; small_part_b, _c, _d, _f, _h, _i, _j, _k là màu bạc. Dán chúng lên mô hình. Cuối cùng, phủ 1-2 lớp sơn mờ lên toàn bộ mô hình.

Cảm ơn bạn đã quan tâm đến các mẫu thiết kế của tôi. Nếu gặp khó khăn gì, hãy để lại bình luận và tôi sẽ giải đáp. Tôi rất mong được nhìn thấy thành phẩm của các bạn!
