Bảng gắn BIQU H2 cho máy in Ender 3 V2 với BLTouch

Đây là một phiên bản remix của một phiên bản remix. Crosslink đã thực hiện một cho Ender 3 V2 của bảng lắp 3D_LC. Tôi không thích sử dụng các ốc vít cuộn để gắn cái này và tôi cũng không có nhu cầu sử dụng các kênh định tuyến cáp vì chúng chỉ có thể được sử dụng cho quạt và dây cảm biến nhiệt. Phiên bản remix của tôi nhỏ hơn một chút, không có các kênh định tuyến dây và có các lỗ tiêu chuẩn cho các ốc vít. Nó được giữ cố định bằng 2 ốc vít ở bên trái và khớp với các giá đỡ gắn hotend ở bên phải mà không còn được sử dụng nữa. Độ lệch của BLTouch: X=-36.4 Y=0 Các ốc vít cần thiết: - 6x ốc vít đầu tròn M3x6mm cho bộ đùn và bảng lắp

• 2x ốc vít đầu tròn M3x8mm (hoặc dài hơn) cho BLTouch

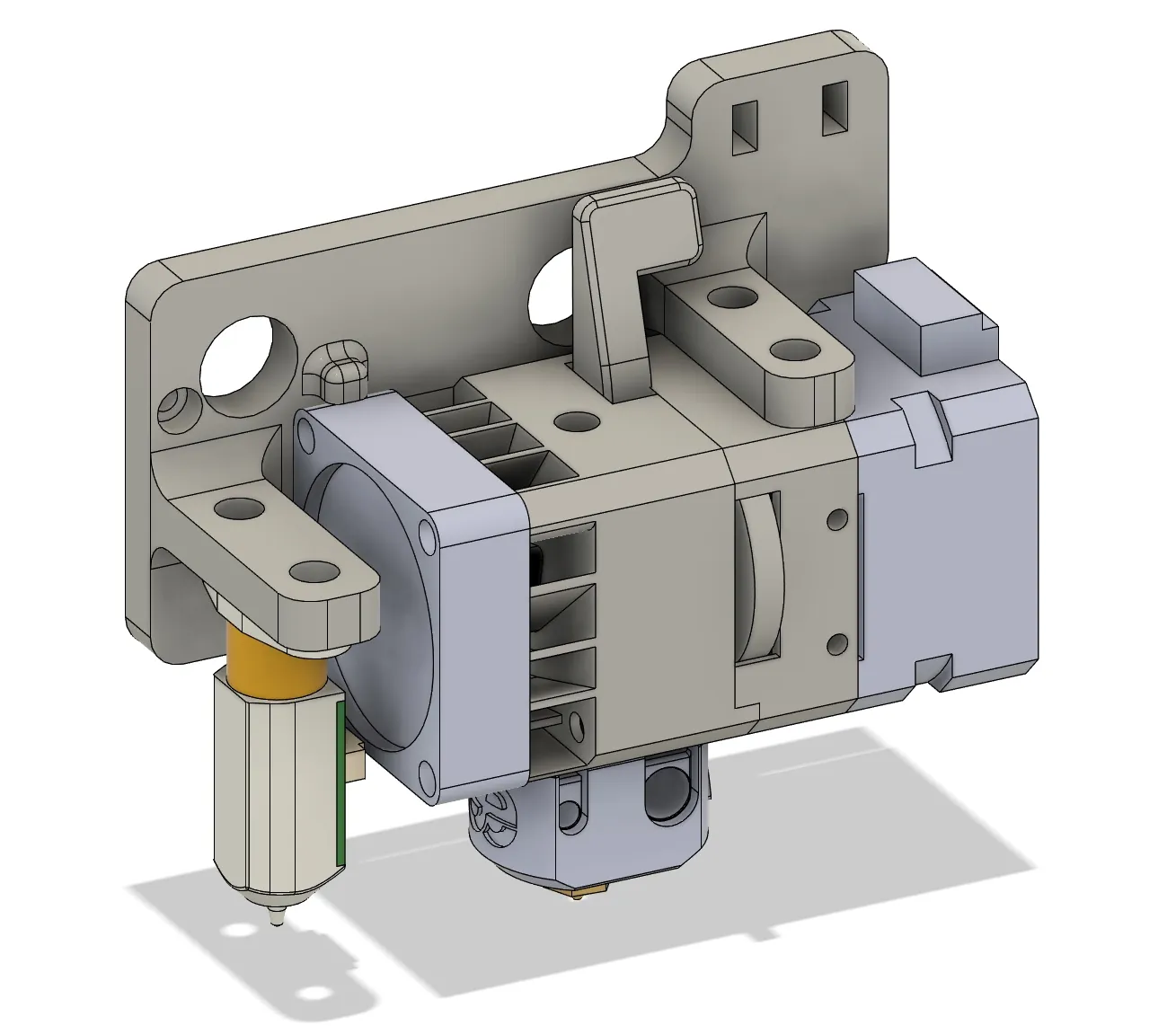

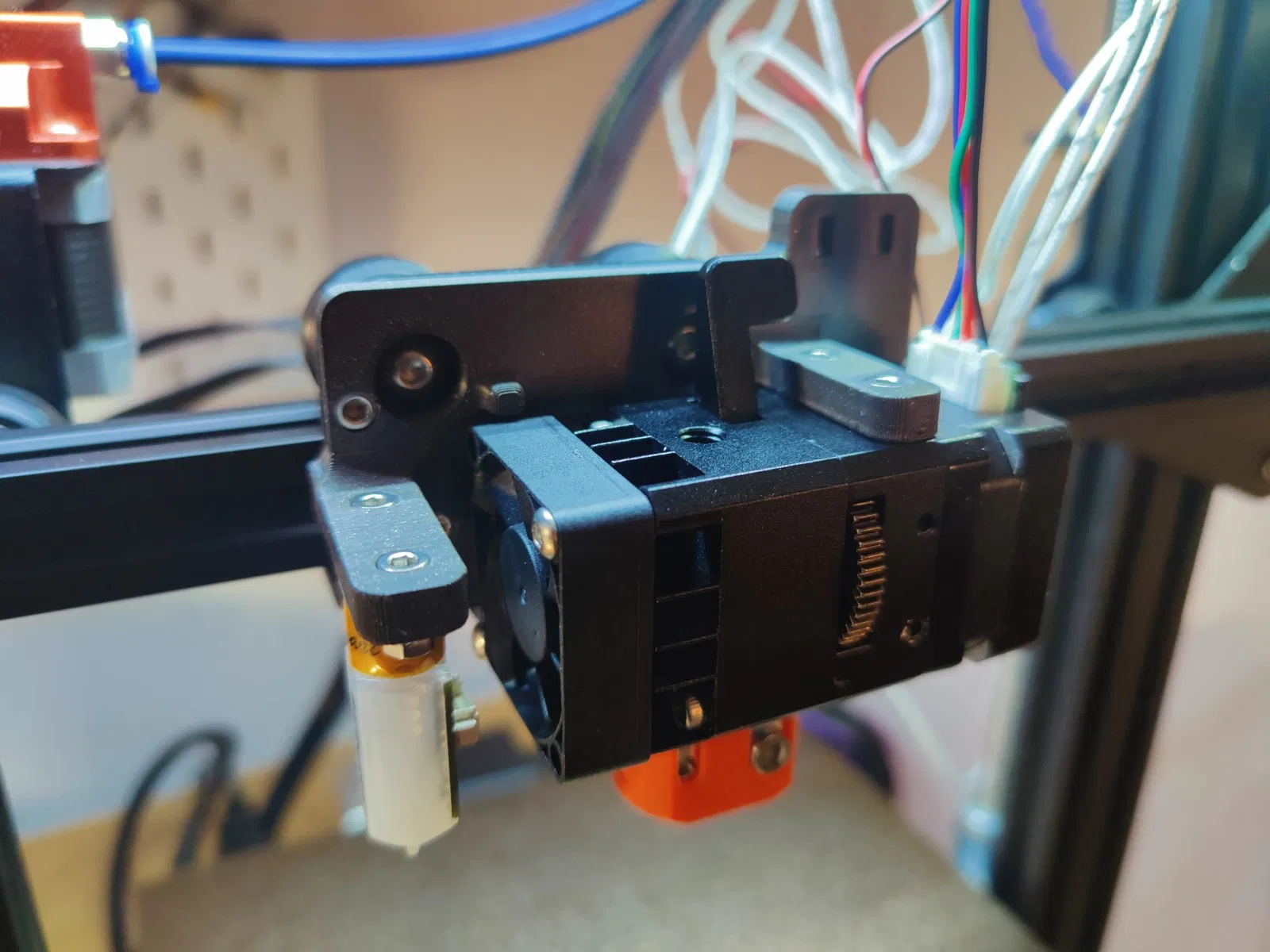

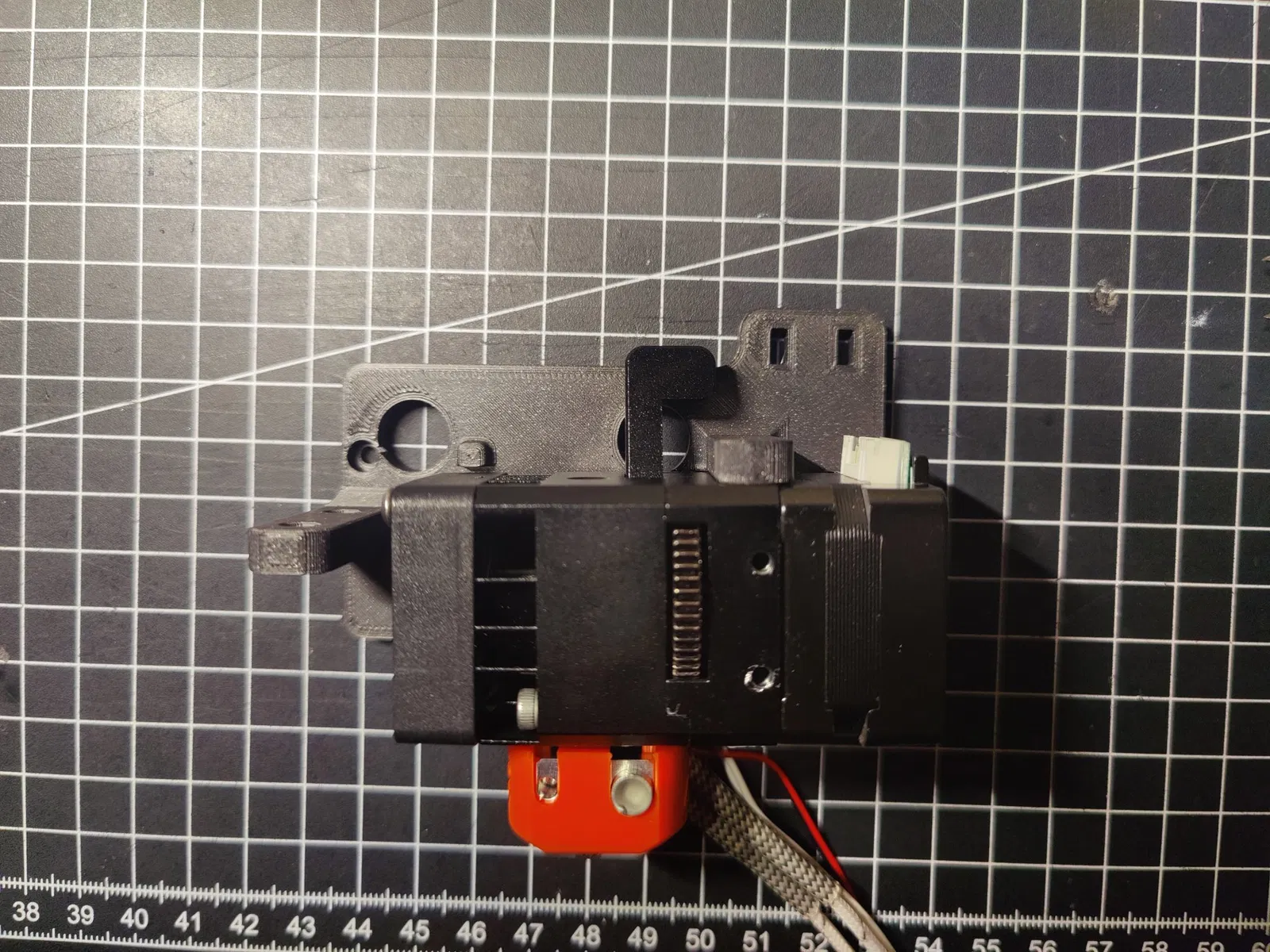

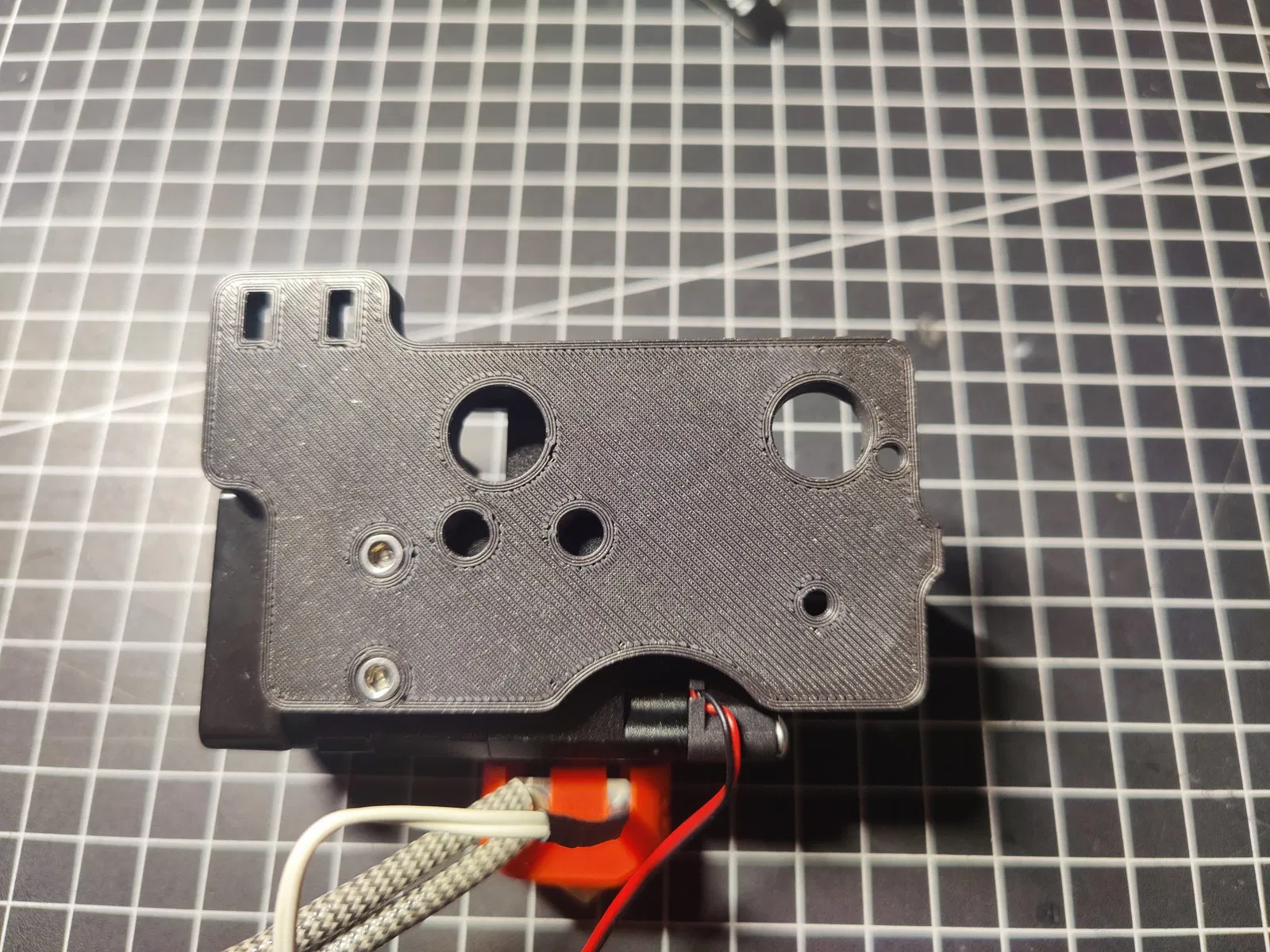

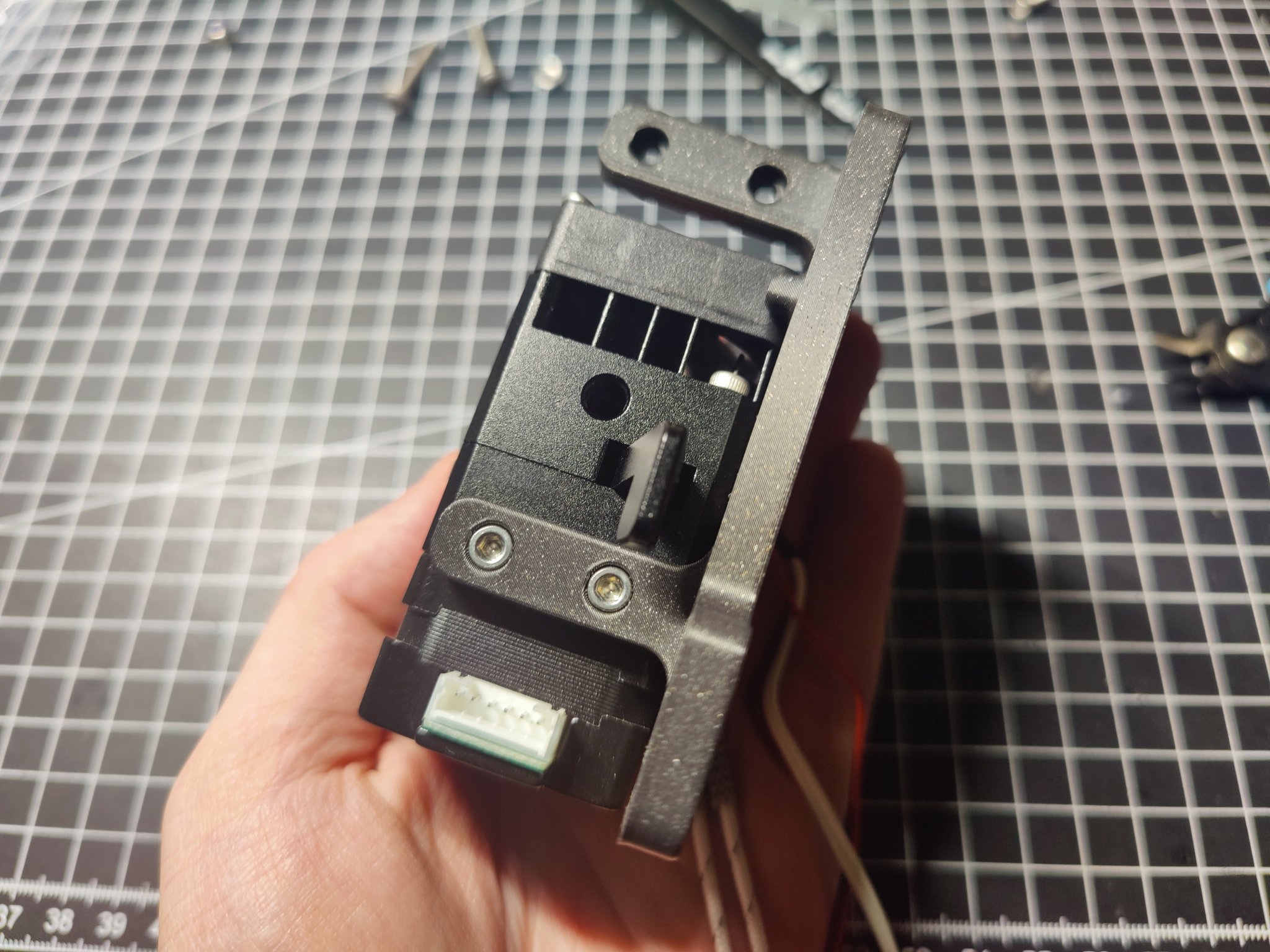

• 2x đai ốc M3 cho BLTouch Cái này có thể được in mà hầu như không cần hỗ trợ. Nhưng hãy nhớ rằng, sẽ có một số phần nhô ra nhỏ trong các lỗ ốc vít. Tôi chưa kiểm tra nhiệt độ của bộ đùn, nhưng bạn có thể in cái này bằng PETG cũng được. Tôi sử dụng giá đỡ này kết hợp với giá đỡ của tôi: Thông tin: các bức ảnh là từ một phiên bản cũ có một số khuyết điểm nhỏ. Ảnh chụp màn hình CAD, tệp .step và .3mf là chính xác và cập nhật.
