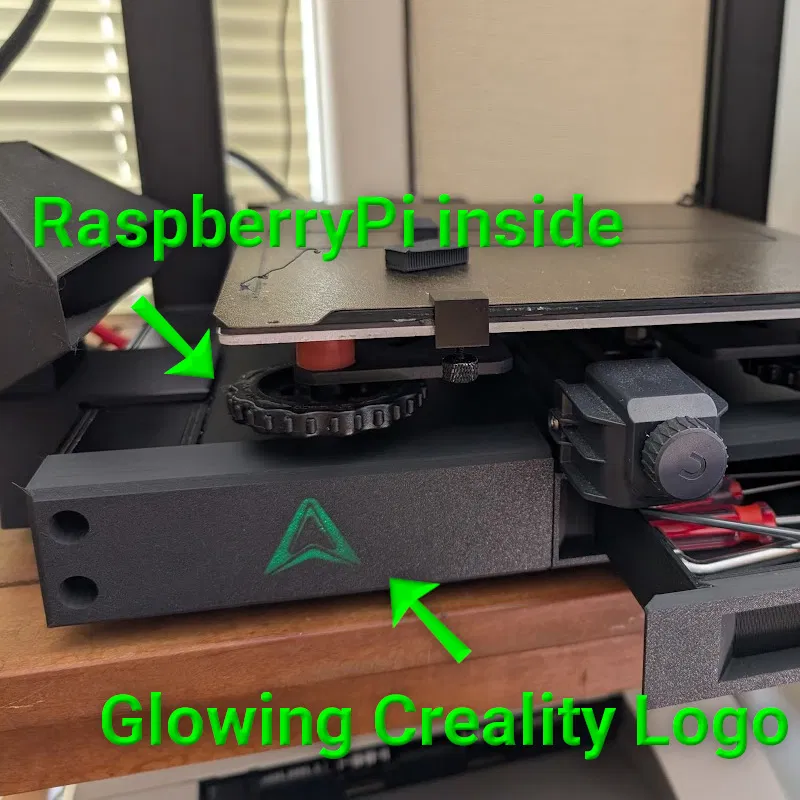

Mod Creality Ender-3 S1: Mặt trước tích hợp Raspberry Pi cho OctoPrint

Tại sao nên chọn bản mod này?

• Ender 3 S1 vẫn là một chiếc máy in tốt, nhưng việc chuyển file qua thẻ SD rất bất tiện.
• OctoPrint - đặc biệt là bản OctoPi chạy trên Raspberry Pi - là cách phổ biến nhất để giải quyết vấn đề này.
• Các bản mod hiện có thường chiếm dụng ngăn kéo để chứa Pi hoặc phải đặt trong hộp rời, làm dây nhợ lòng thòng bên ngoài.

Tính năng

• Cho phép lắp Raspberry Pi Zero 2w hoặc các board tương tự để chạy OctoPi.
• Không cần hộp đựng rời cho Raspberry Pi.
• Không chiếm dụng không gian ngăn kéo.
• Không cần nguồn điện riêng (chỉ cần dùng một mạch hạ áp DC-DC nhỏ).
• Logo Creality có đèn phát sáng!
• Hầu hết các linh kiện không cần hỗ trợ (support) khi in.
• Có khe đi dây ẩn cho bản .

Hạn chế

• Không truy cập được khe cắm thẻ SD - nhưng với OctoPrint thì đâu cần dùng tới nữa nhỉ?
• Raspberry Pi sẽ luôn bật khi máy in hoạt động - bạn có bao giờ tắt nó đi đâu?
• Mặt trước được chia làm hai phần để vừa khổ máy in - đường ghép nối không lộ rõ lắm.

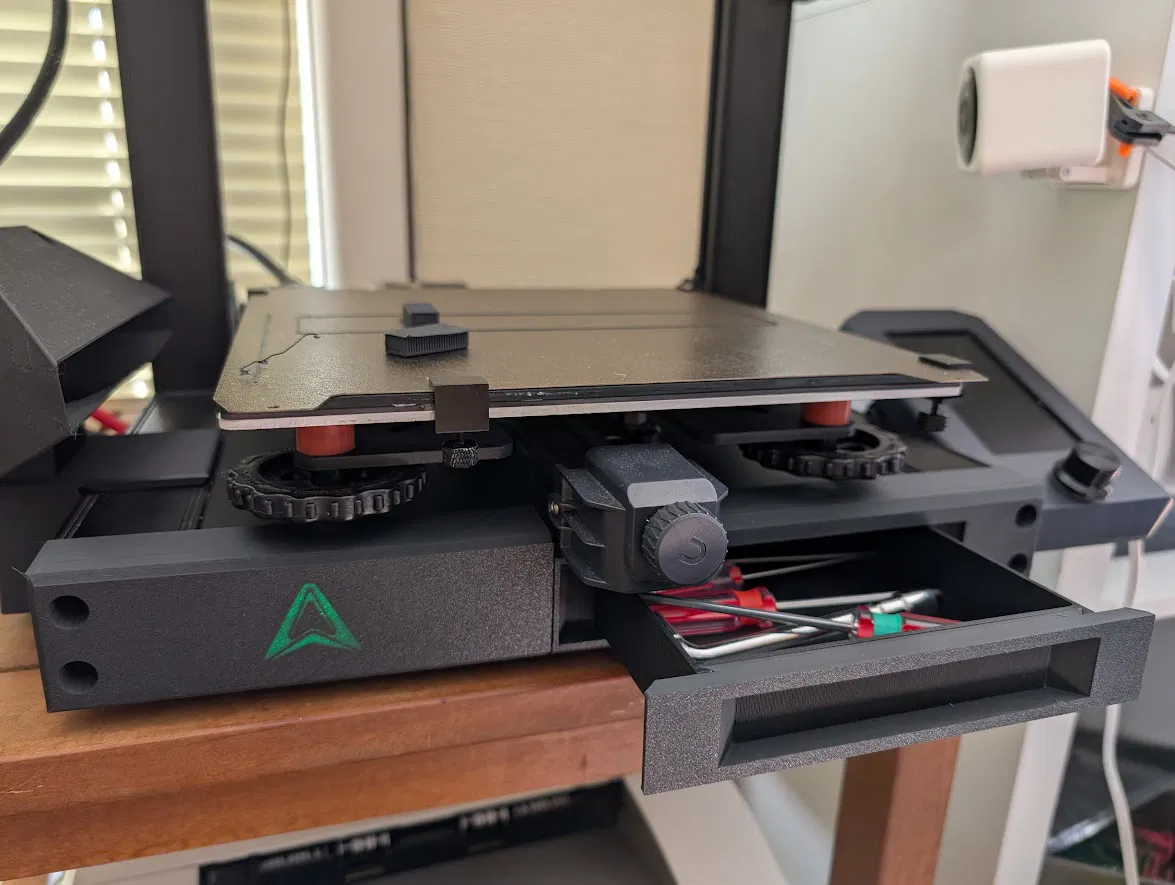

• Ngăn kéo đã được làm lại cho phù hợp với thiết kế mới.
• Hình dáng đơn giản hơn bản gốc để dễ in ấn hơn.

Yêu cầu

• Board chạy được OctoPi tùy chọn (mình ưu tiên dùng Raspberry Pi Zero 2w).
• Mạch hạ áp DC-DC (có bán rất nhiều trên mạng với giá rẻ).
• Hai đèn LED siêu sáng cho phiên bản có logo (mình nối tiếp chúng với một điện trở 1k, đấu trực tiếp vào nguồn 24V).
• Nhựa PLA cho hầu hết các chi tiết, PETG trong suốt cho thanh dẫn sáng.
• Hai nam châm 12x2mm (có thể tận dụng từ ngăn kéo cũ).

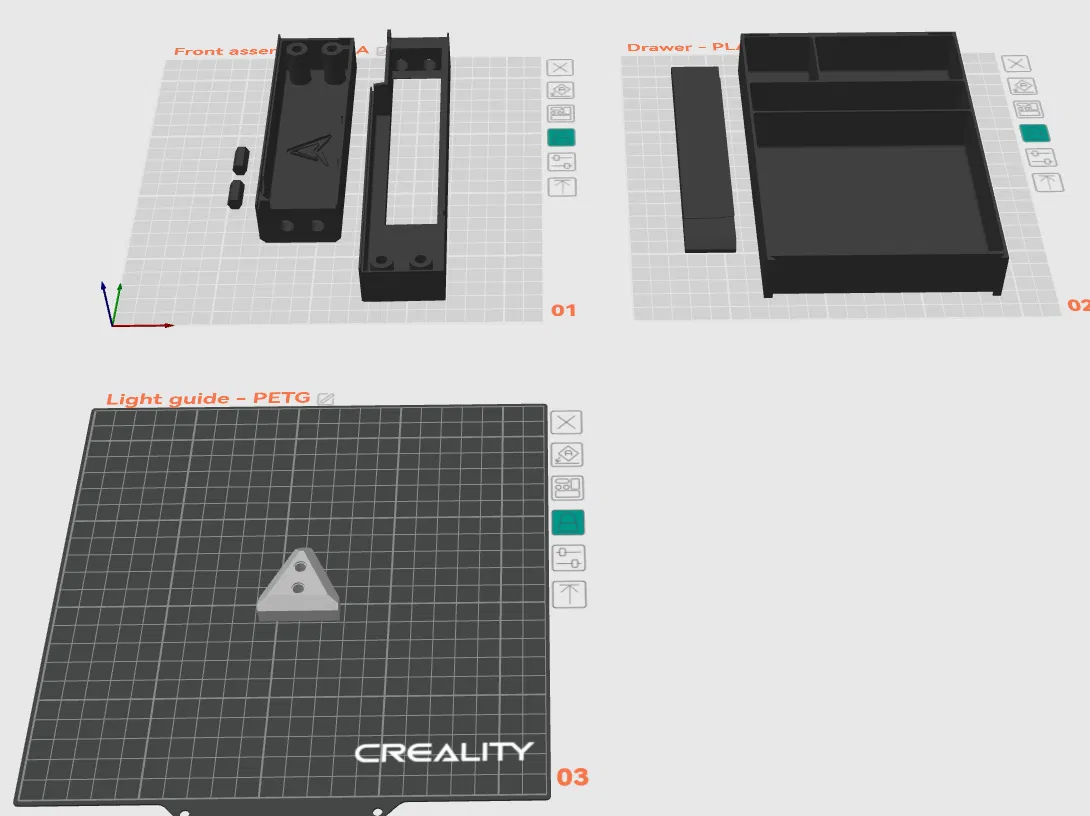

Hướng dẫn in

• dowel - in 2 cái (hoặc dùng chốt gỗ/nhựa có sẵn).
• drawer - in bình thường, đặt mặt đáy xuống bàn in.
• drawer-face - in bình thường, cần bật support.
• left hoặc left-nologo - in bình thường (chọn bản bạn cần), LƯU Ý QUAN TRỌNG: đặt chiều cao lớp in (layer height) là 0.1mm cho lớp đầu tiên để logo trong suốt hơn.
• right - in bình thường, cần thêm support thủ công cho các bề mặt nằm ngang ở khu vực ngăn kéo.
• light-guide - in bằng nhựa PETG trong suốt.

Mình dùng OrcaSlicer với layer height 0.2mm (trừ phần left - xem lưu ý trên), infill 10% kiểu cubic, nhiệt độ 230/60 cho đầu in/bàn in. Dùng nhựa Black eSUN PLA-Matte cho thân máy và Creality CR-PETG cho thanh dẫn sáng.

Hướng dẫn lắp ráp

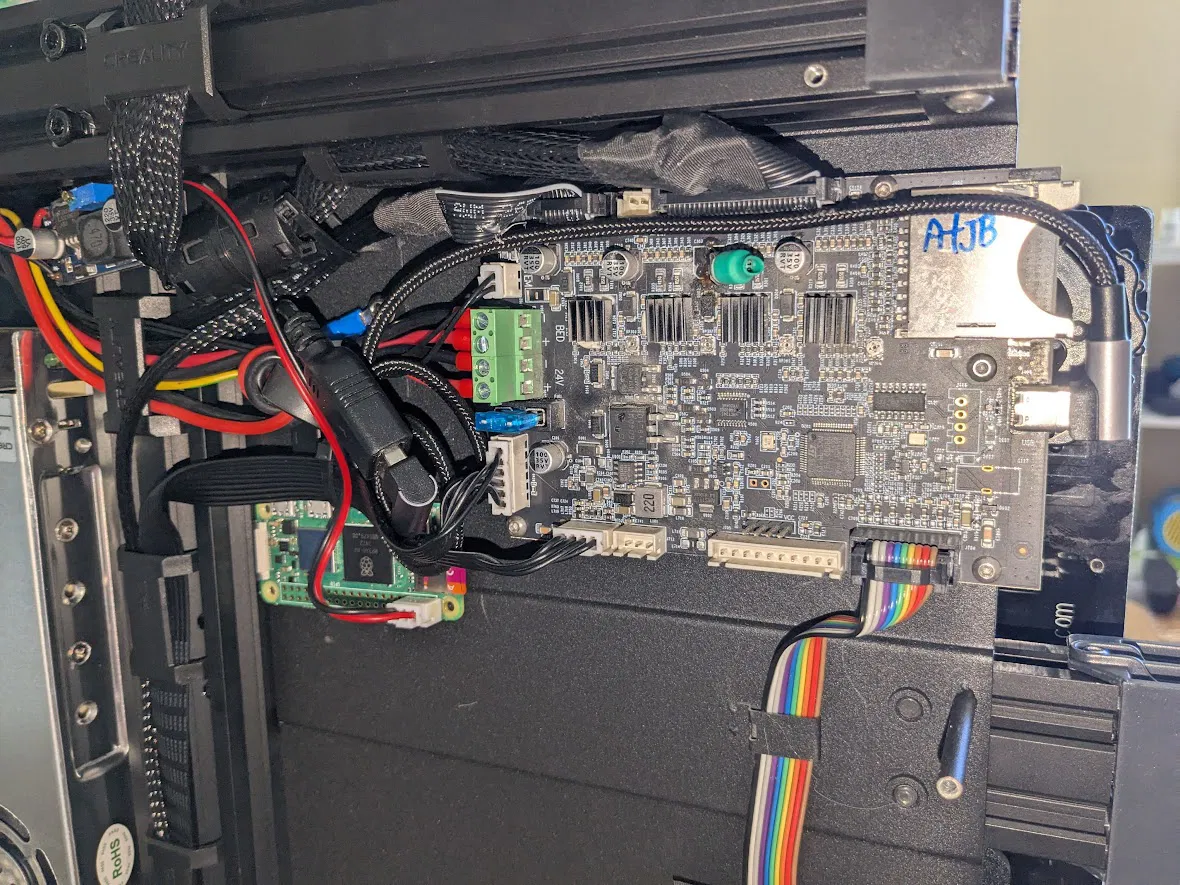

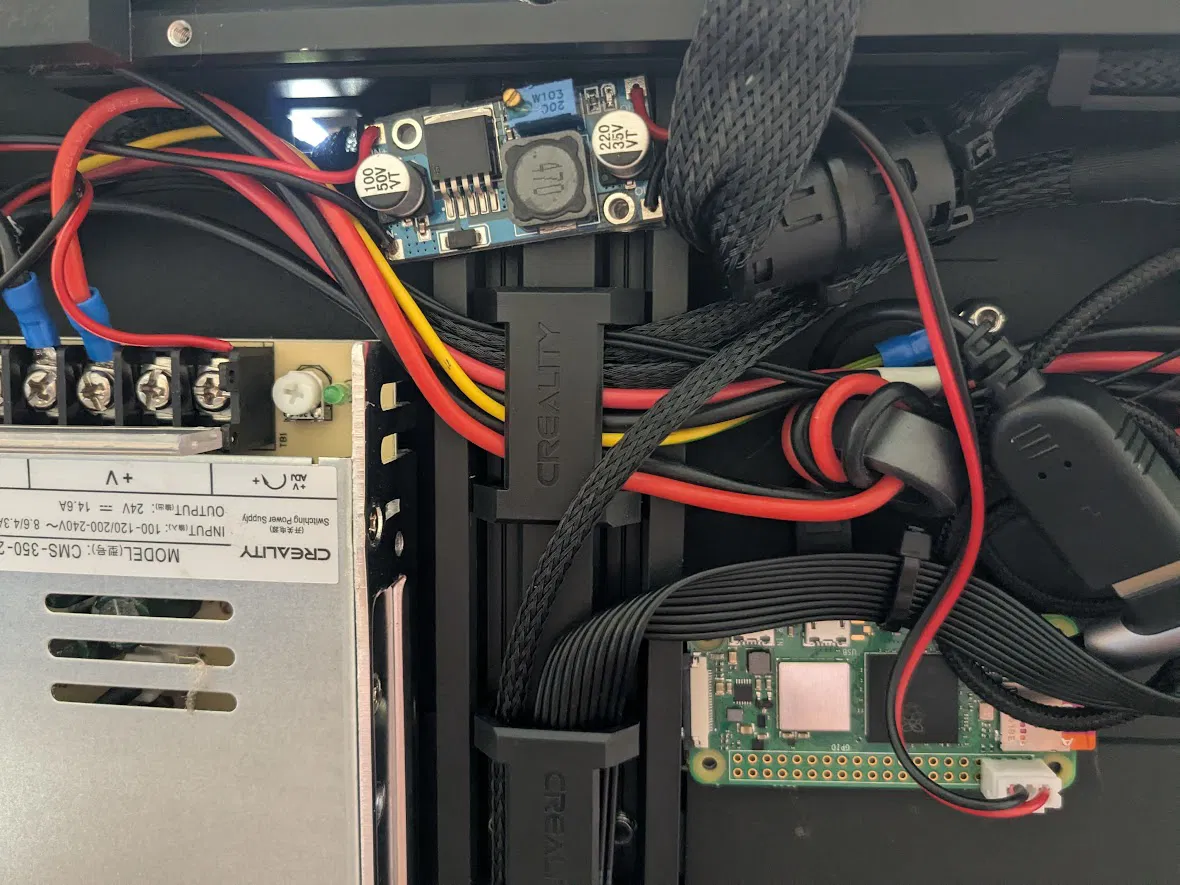

• Đi dây cho Raspberry Pi và kết nối qua cổng USB, hàn/nối đèn LED vào nguồn rồi đặt máy in lại vị trí cũ.
• Nếu cần, đừng quên luồn dây cho quạt làm mát sau in (link phía trên).
• Dùng chốt (dowel) để ghép phần trái và phải lại với nhau.
• (Nếu dùng bản logo) đặt thanh dẫn sáng vào, lắp đèn LED - cố định bằng keo nến nếu cần (tùy thuộc vào dung sai khi in).

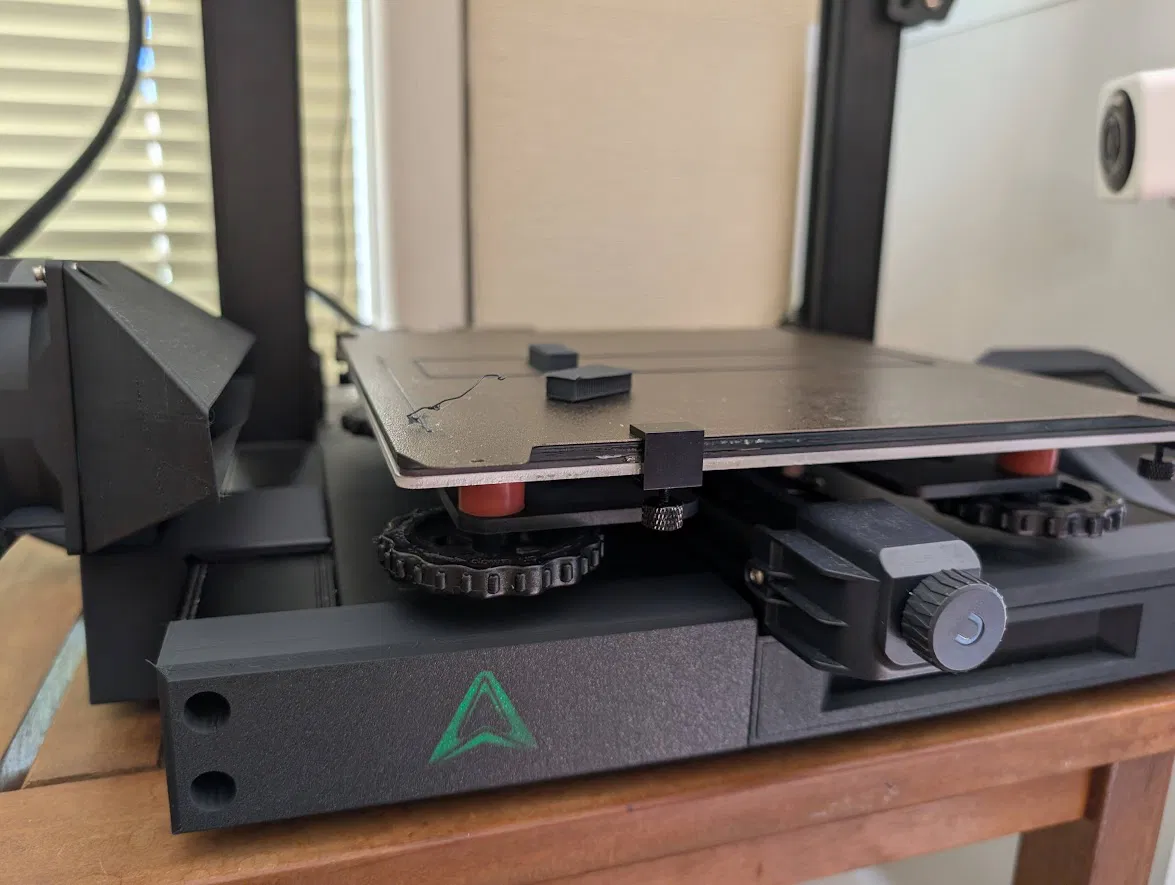

• Gắn nhẹ nhàng cụm mặt nạ vào máy in - đảm bảo không bị kênh - rồi bắt ốc cố định.
• Trượt mặt ngăn kéo vào thân ngăn kéo, lắp nam châm vào hốc (chú ý cực từ) rồi dán keo hoặc dùng một đoạn nhựa in để cố định.
