Nút nhấn nâng tấm sàn cho bản mod Trident Inverted Electronics

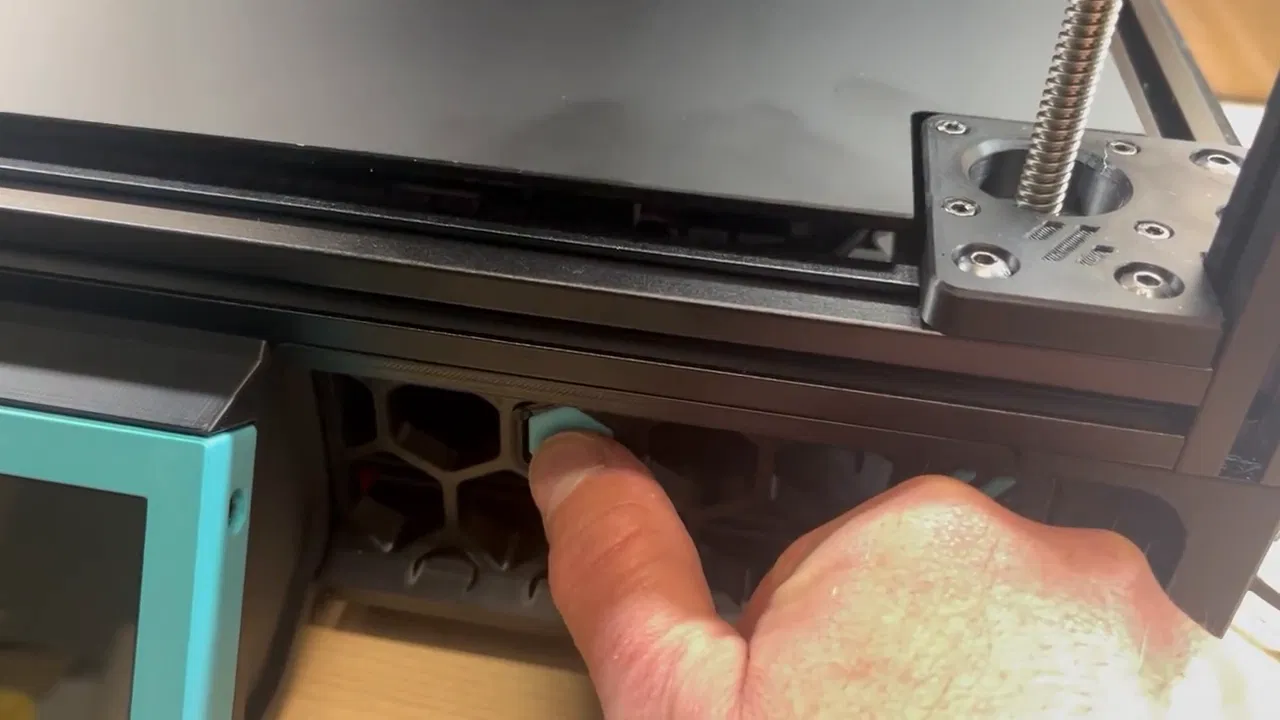

Cơ cấu này giúp bạn nhấc tấm sàn (deck panel) của máy in Trident đã mod linh kiện lộn ngược (inverted electronics mod) ra ngoài một cách dễ dàng mà không cần phải gắn thêm tay cầm vào tấm sàn. Cơ chế nút nhấn tạo đủ lực đẩy để bạn có thể cầm vào tấm sàn và nhấc nó ra hoàn toàn.

In ấn và Lắp ráp

Mình dùng nhựa ASA với các thông số in tiêu chuẩn của Voron. Tất cả các file đã được đặt đúng hướng. File _skirtinsert.stl cần có support. Bạn nhớ dùng support thủ công hoặc chọn tùy chọn “On build plate only” để máy in không tự tạo support cho lỗ xoay ở gần phía trên nhé. Nên in linh kiện này nóng hơn mức bình thường một chút để các lớp nhựa dính chặt vào nhau hơn.

Sau khi in xong, hãy đảm bảo rằng bạn có thể đẩy một đoạn sợi nhựa qua lỗ xoay trên hai nửa của cam. Dùng mũi khoan nhỏ để làm sạch lỗ và loại bỏ nhựa thừa nếu cần. Sau đó, dán hai nửa cam lại với nhau bằng một giọt keo dán sắt. Dán nút nhấn vào thanh đẩy (push rod), nhớ đừng để keo dính vào đầu có lỗ ở bên cạnh nhé.

Phần chèn vào khung skirt (skirt insert) được cố định bằng hai đoạn nhựa nhỏ ở mặt sau. Mình khuyên bạn nên hơ nóng đầu sợi nhựa bằng bật lửa rồi ấn nó xuống mặt phẳng để tạo thành đầu bẹt giống như đầu đinh. Cách này giúp sợi nhựa không bị tuột qua lỗ.

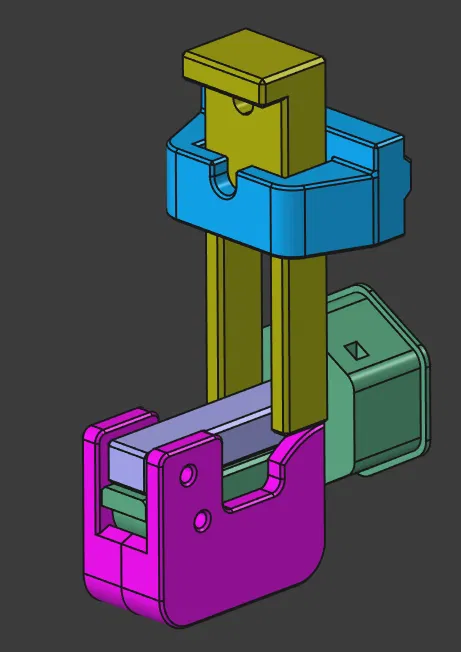

Sau khi lắp skirt insert, gắn cam vào bằng cách đẩy một đoạn nhựa ngắn qua lỗ dưới cùng của cam và lỗ tương ứng trên skirt insert. Tiếp theo, gắn thanh đẩy bằng một đoạn nhựa khác. Mình khuyên bạn không nên cắt tỉa sợi nhựa quá sát để sau này dễ tháo lắp hơn. Cuối cùng, lắp phần ngàm gắn thanh nhôm (extrusion mount) một cách lỏng lẻo bằng vít M3x8 và đai ốc roll-in. Chèn thanh nâng (lift bar) vào, canh chỉnh ngàm sao cho càng gạt nằm ngay chính giữa thanh đẩy rồi siết chặt vít lại. Bộ phận hoàn thiện sẽ trông giống như hình bên dưới.

Cập nhật ngày 25/5: Đã tải lên file step lắp ráp hoàn chỉnh, bao gồm cả thanh nâng và ngàm gắn thanh nhôm. Đồng thời mình cũng sửa lại phần cam một chút. Các cam đời cũ có điểm điều khiển bị trùng lặp trong spline khiến cho việc vát mép phần đáy không thực hiện được. Các cam mới bây giờ đã được vát mép ở đáy, nhưng vẫn hoạt động y hệt như bản cũ.
