Xin lỗi mọi người vì mình đăng trễ…

Đây là bản beta, nhờ bạn test giúp và cho mình biết nếu có góp ý nào nha, mình sẽ điều chỉnh theo… Nếu bạn hứng thú muốn phát triển thêm thì liên hệ mình trên Discord @omranello

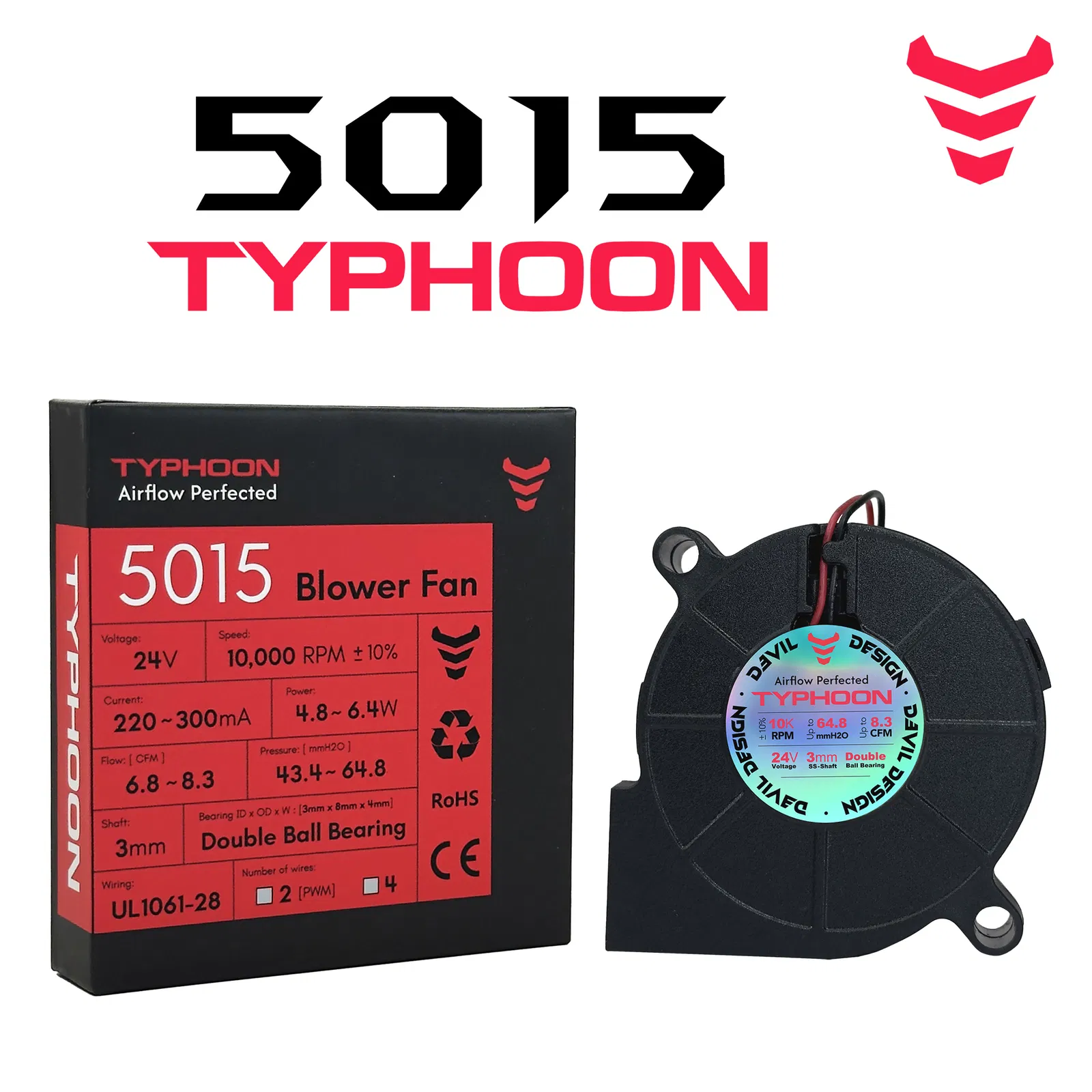

Blower có thể tìm tại:

D3vil Aliexpress

Meltbro.de

PRINT SETTING:

Mình ưu tiên ASA hoặc ABS, nhưng bạn cứ dùng cái bạn thấy hợp nhất với setup của bạn… Mình thường dùng 3-3-3 hoặc 4-4-4 tùy theo part đang in… bạn tự canh sao cho phù hợp nha.

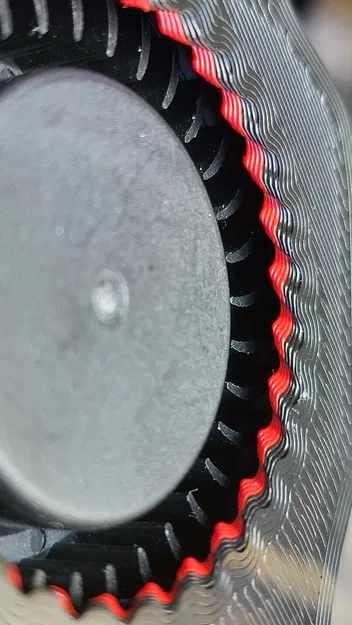

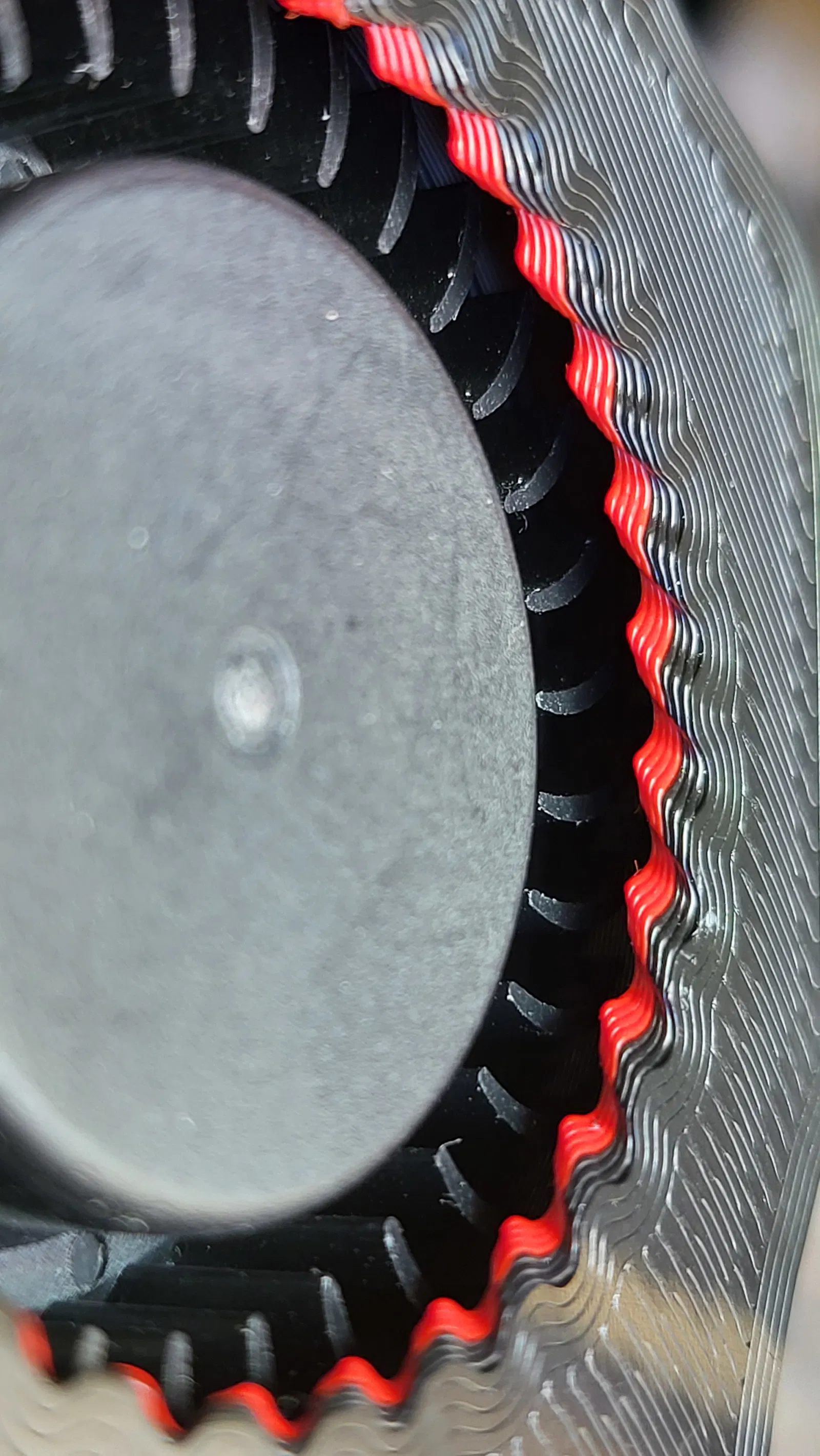

Mình làm phần mặt trước phẳng để có thể in dễ và lên pattern nhìn cho đẹp.

• Màu đỏ chỉ là đổi màu đúng 1 lần… tại layer bắt đầu có Logo… rồi đổi lại về Black.

NOTE:

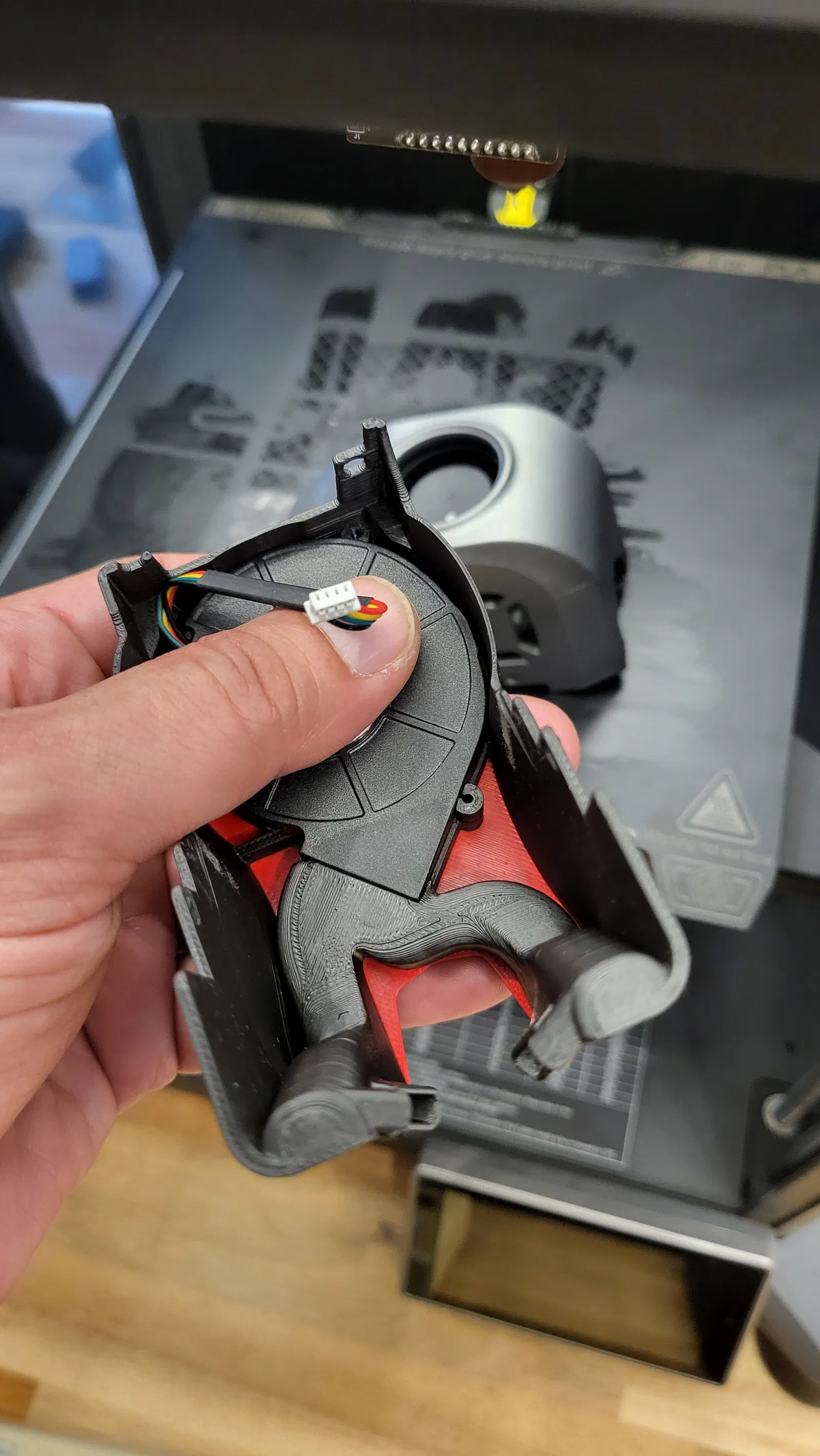

1- Phần “screw ears” của blower phải cắt bỏ để vừa với shroud, và cần tháo nắp trước (giống kiểu Voron SB shroud). Như bạn thấy đó, để nguyên phần lỗ bắt vít thì blower sẽ không nhét vừa trong shroud. Lúc cắt nhớ cẩn thận vì Typhoon là một khối đặc chứ không rỗng… nên sẽ không giống mấy loại blower khác.

2- Gắn 5015 Typhoon ở phía trên thì sẽ rất sát đầu connector cáp của toolhead… Cần sắp xếp lại dây như hình dưới:

BEFORE

AFTER:

Cách này sẽ giúp chừa thêm khoảng trống phía sau blower… Nhớ coi chừng đừng làm đứt hay hư dây.

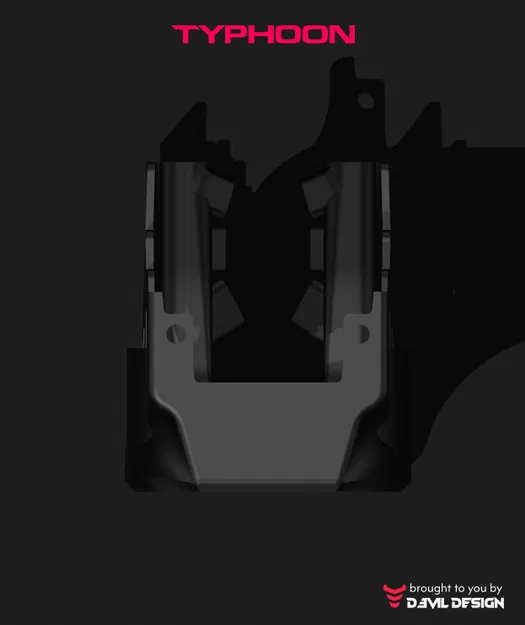

Thiết kế ban đầu là duct 2 → 4, nhưng nó làm hạn chế flow từ Typhoon… nên mình đổi sang 2 → 6 ducts để tăng tốc độ/luồng gió. Tuy vậy mình vẫn thấy còn có thể tối ưu thêm để refine cho ngon hơn.

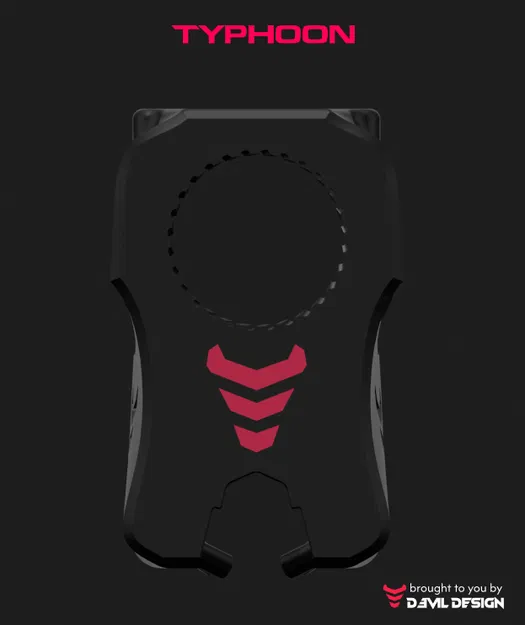

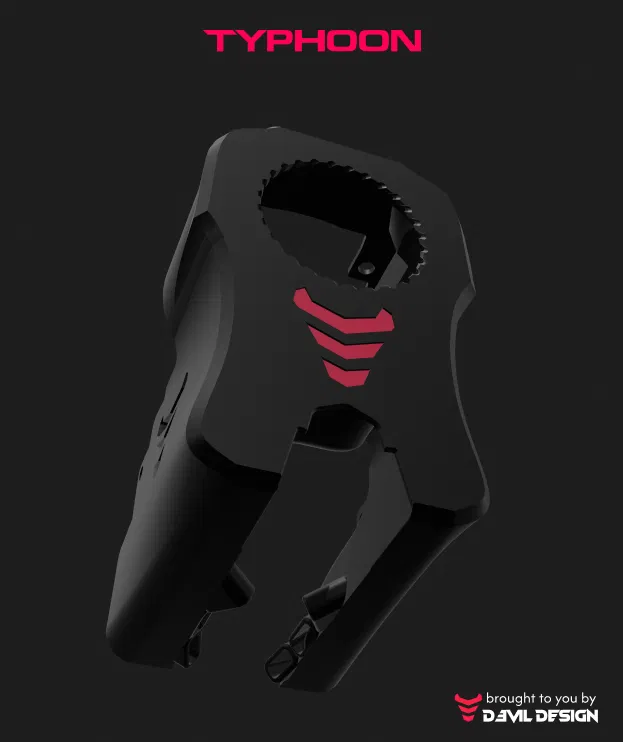

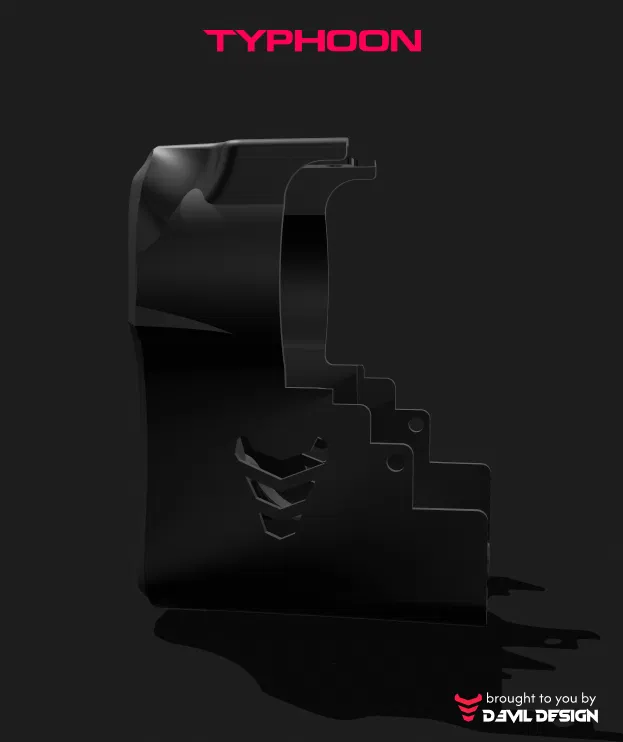

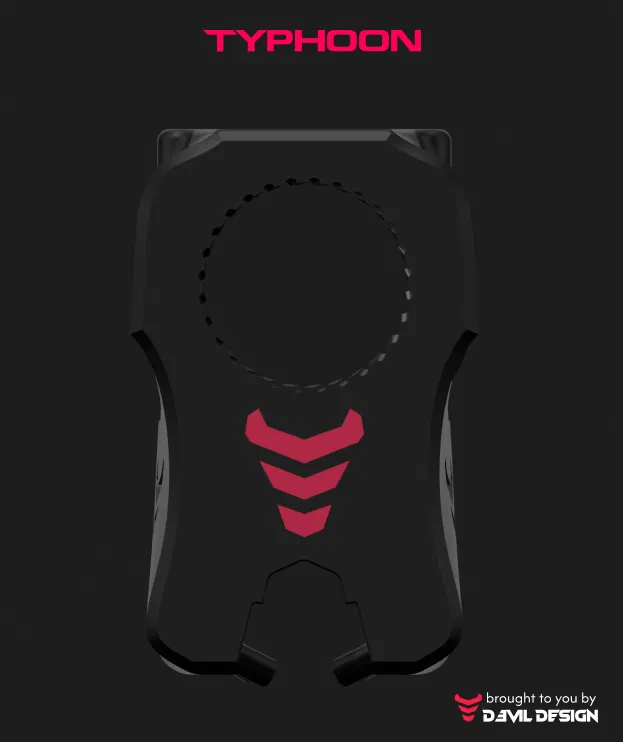

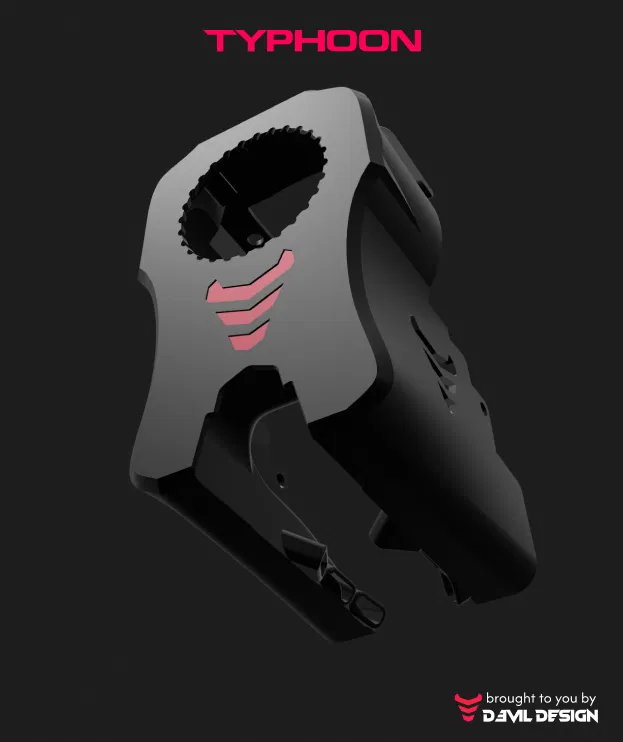

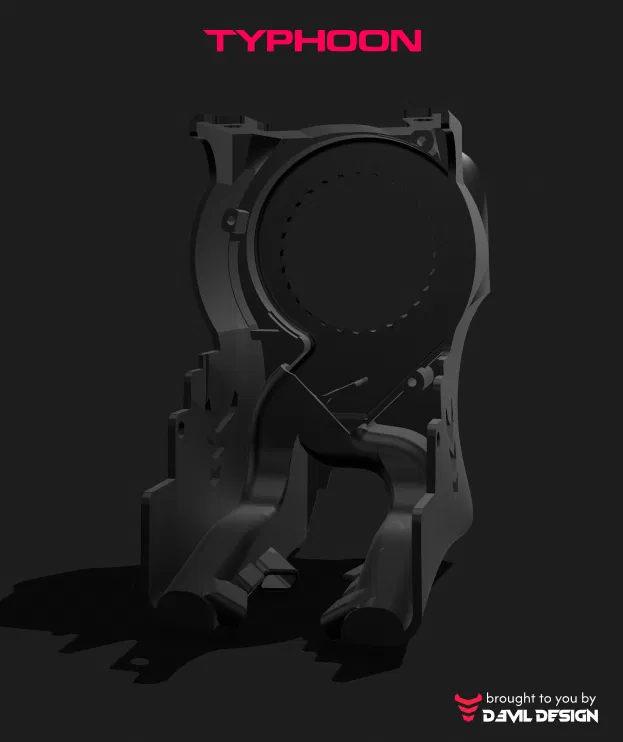

Dưới đây là một vài ảnh render của mẫu này, mình thiết kế cùng Kristof.
