Voron V0 / V0.1 / V0.2 / R1 Kirigami Bed Brace + Fan

CẬP NHẬT! Tất cả bản này đã được làm cứng hơn!

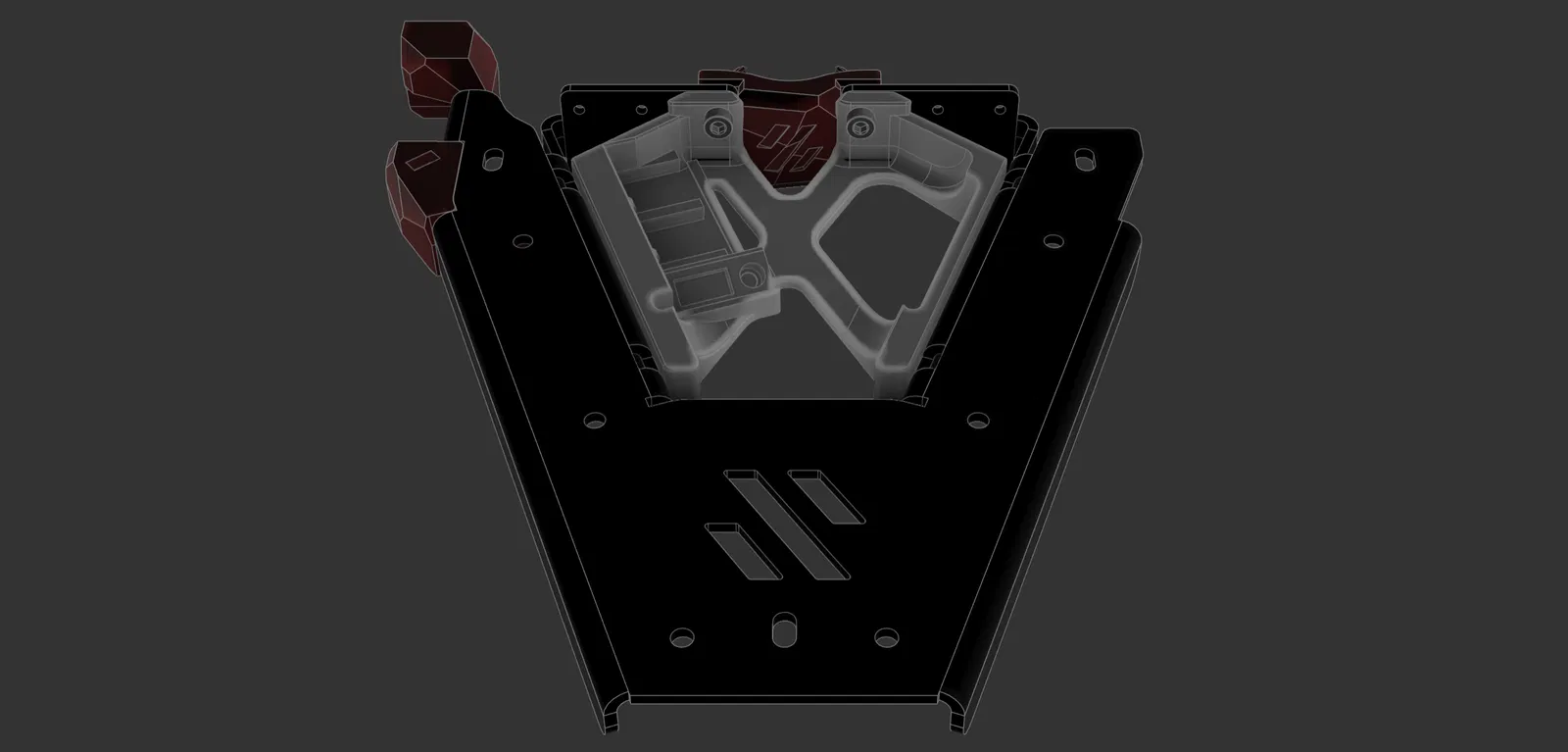

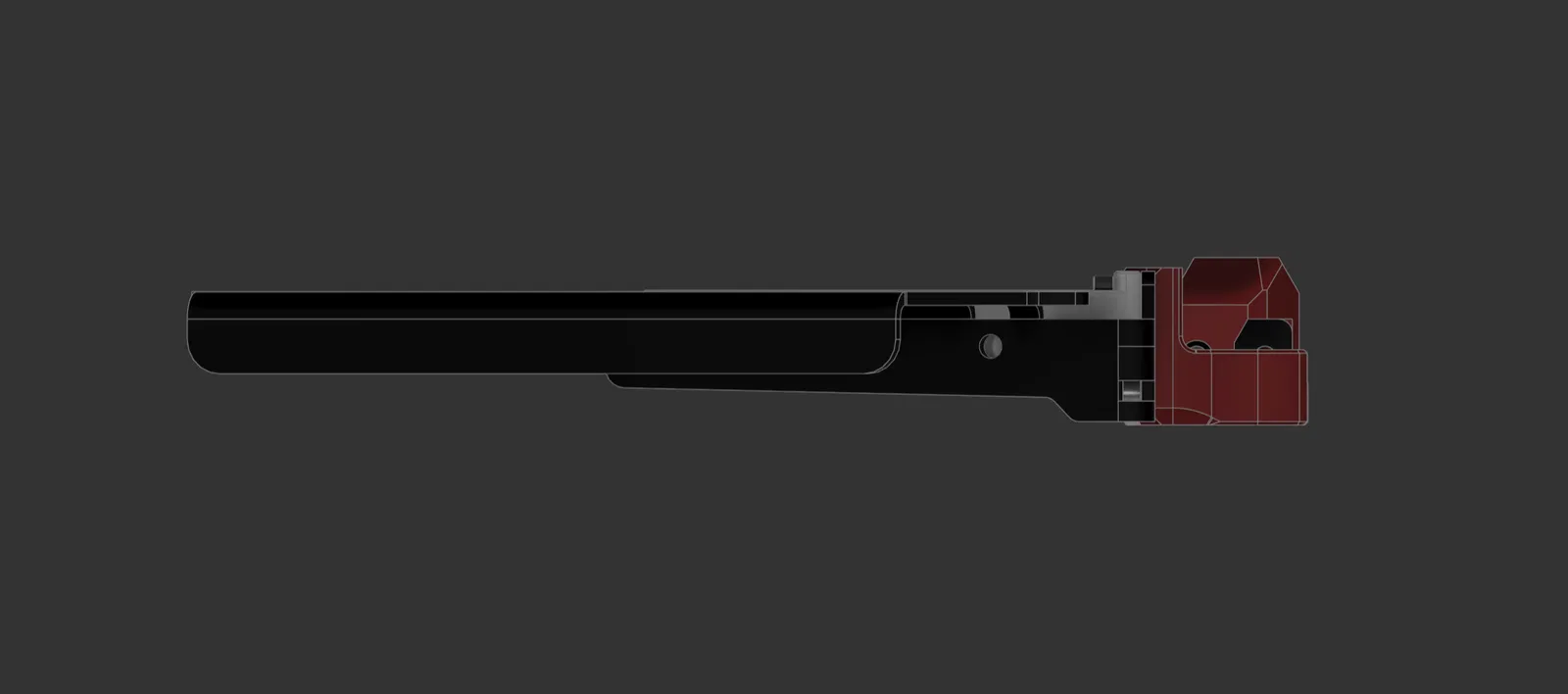

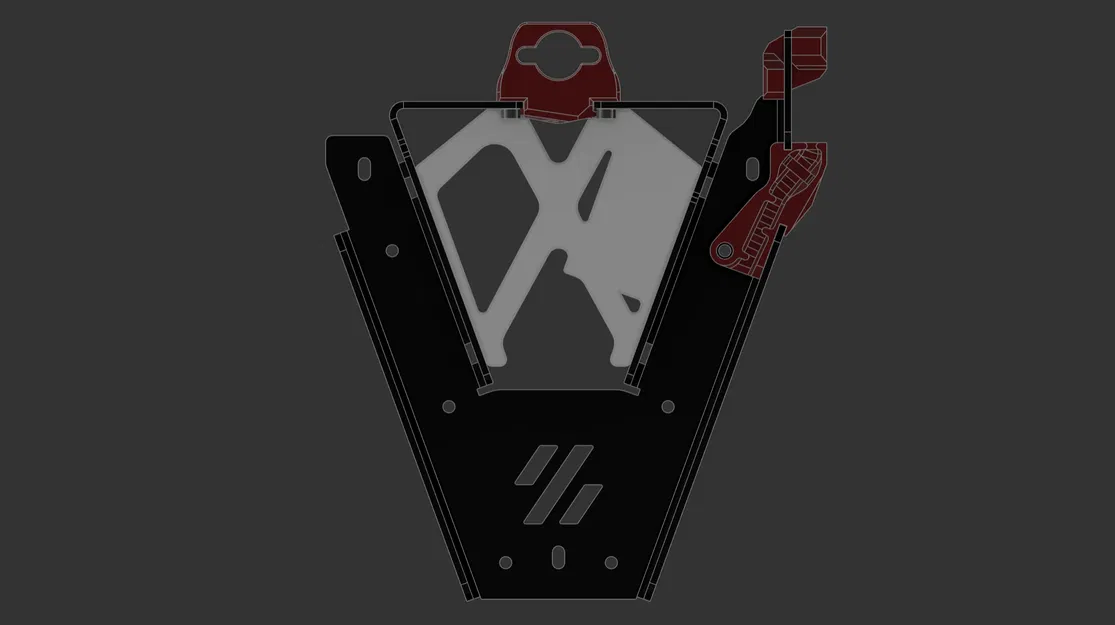

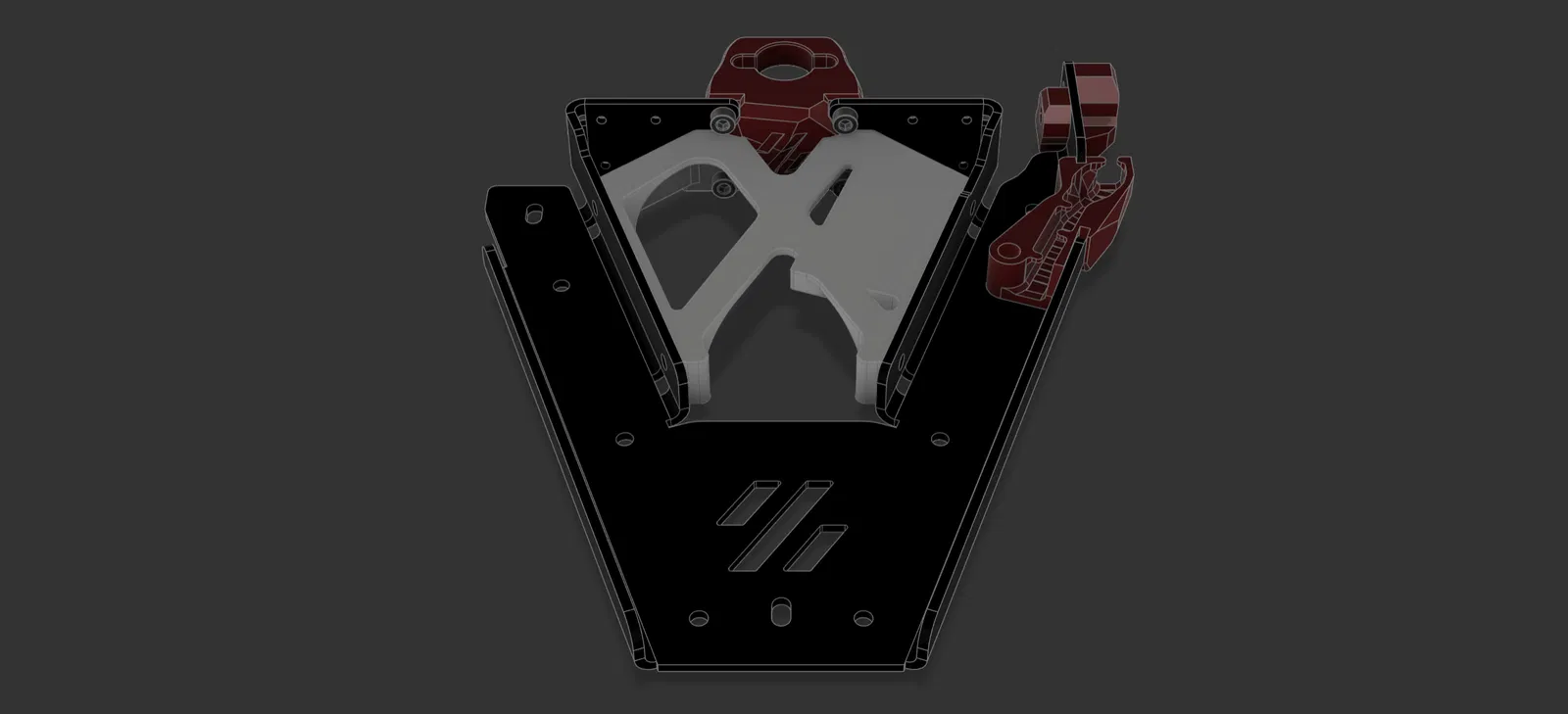

Ngoài ra xin lưu ý: để minh hoạ thì khung kirigami và brace trong hình đang được đặt lộn ngược.

Sau khi dùng bộ LDO Kirigami Bed Kit và thấy rất ưng suốt hơn 1 năm, mình chỉ có đúng một điểm chưa thật sự hài lòng… độ cứng (Rigidity)!

Dù setup này khá ổn, nhưng phần phía trước lại có độ rơ/lắc hơi nhiều.
Điều này ảnh hưởng chủ yếu tới việc bed levelling vì chỉ cần có lực tác động là nó sẽ xê dịch; ngoài ra khi chạy Y nhanh mình còn thấy bed bị “nhún” nhẹ.

Muốn xử lý chuyện này, mình để ý có bản Kirigami Bed bằng thép và họ quảng cáo là cứng hơn nhiều.

Sau một hồi cân nhắc có nên mua hay không, mình nghĩ: hay là 3D print một cái brace để tăng độ cứng cho Kirigami?

Đây là thử nghiệm của mình cho mục tiêu đó.

Vì mình dùng bản kit LDO nên mình muốn tích hợp luôn 2 cọc Wago và Temp Sensor PCB vào brace để thành một món lắp “một phát xong”.

Mình cũng không muốn nó quá cồng kềnh, nên sau khi thử vài ý tưởng ban đầu thì mình ra được một thiết kế có vẻ đúng nhu cầu, lại còn giữ được form gọn.

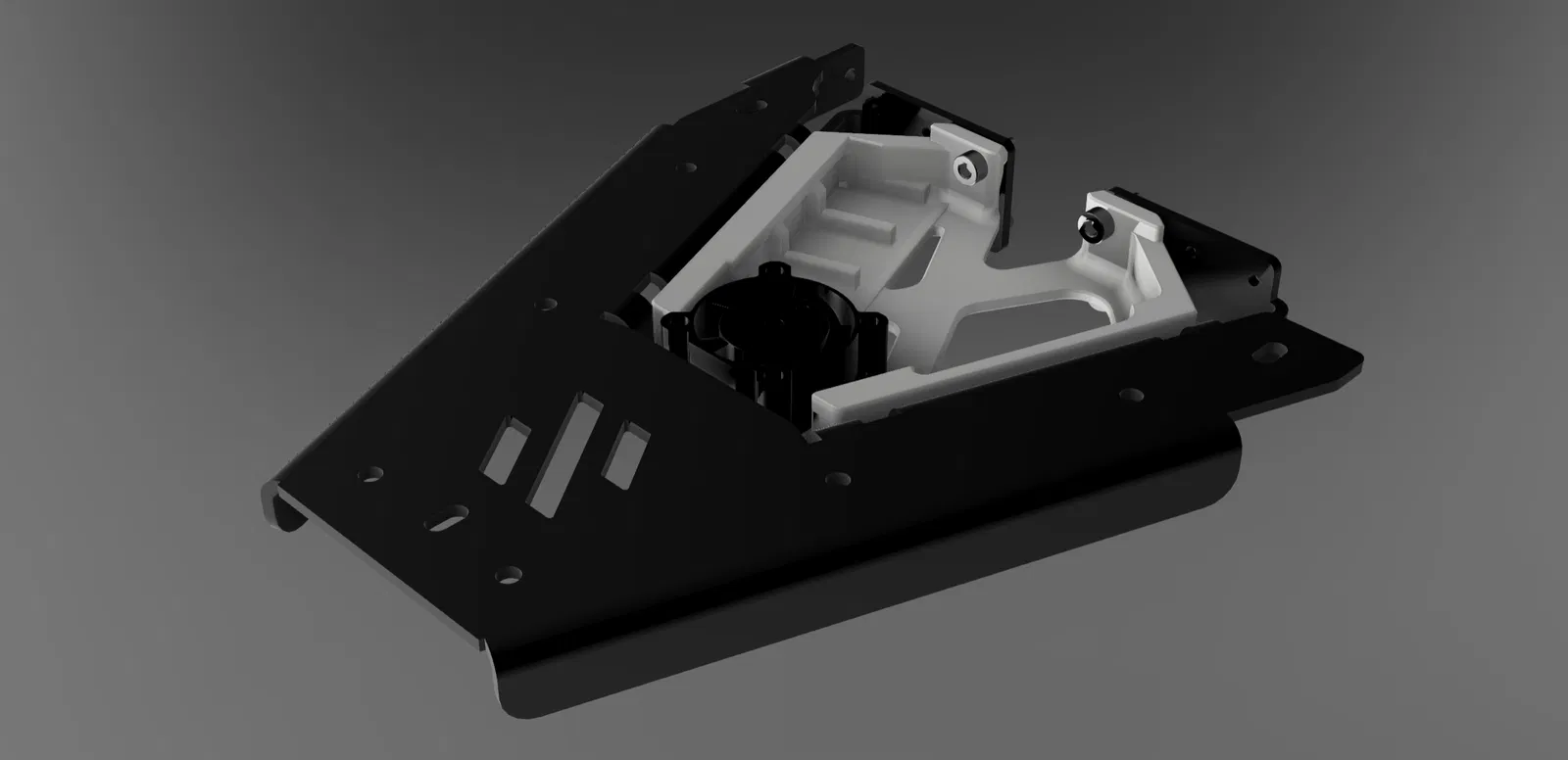

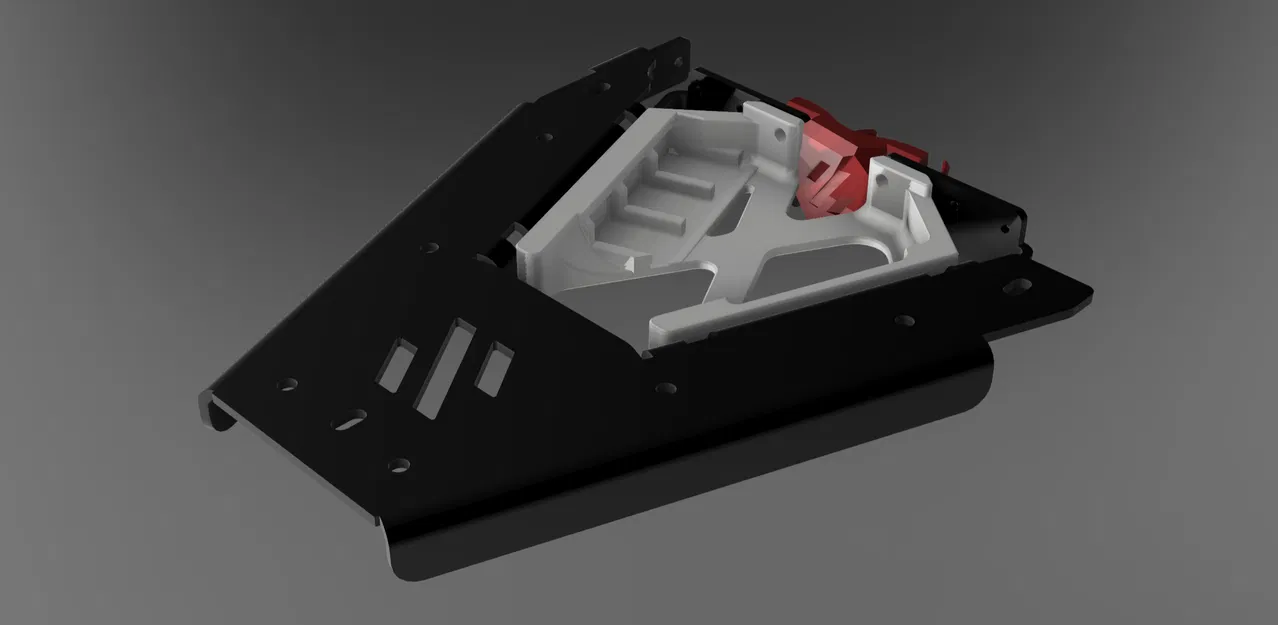

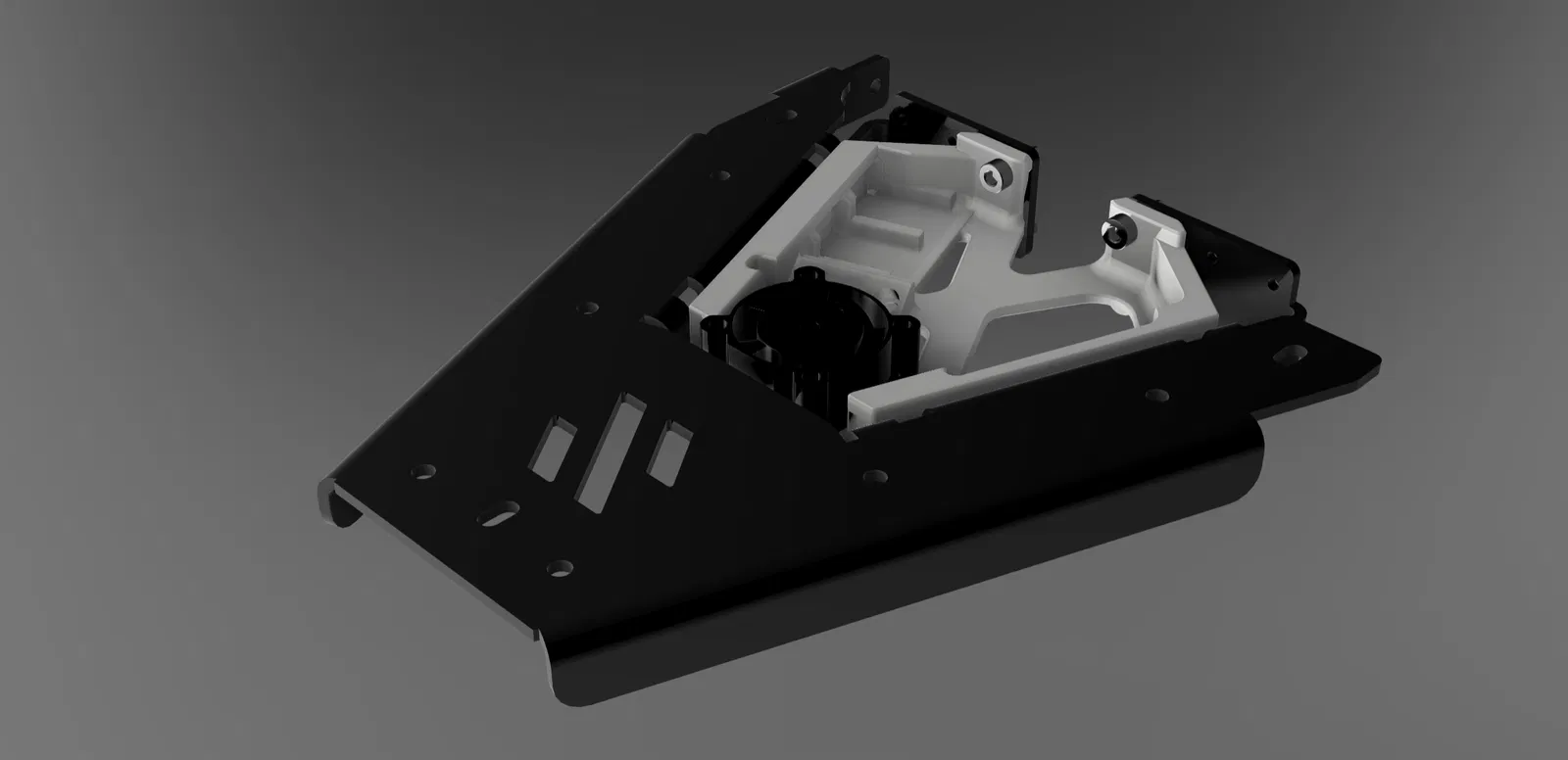

Tận dụng 4 lỗ phía trong theo chiều dài và 2 lỗ bắt của Nut Block, brace sẽ kẹp Kirigami chắc hơn và hạn chế flex ở hai góc phía sau.

Thiết kế này dành để dùng với Nut Block nguyên bản, nhưng phần này có thể thay đổi tuỳ độ fit khi lắp thực tế…

CẬP NHẬT CHO CÁC BRACE…

MÌNH ĐÃ TÁCH THÀNH NHIỀU FILE ĐỂ DỄ TÌM ĐÚNG LOẠI BRACE BẠN CẦN.

THÊM BRACE CHO AI ĐANG CHẠY LDO BED (vì cần chừa chỗ cho temp sensor)

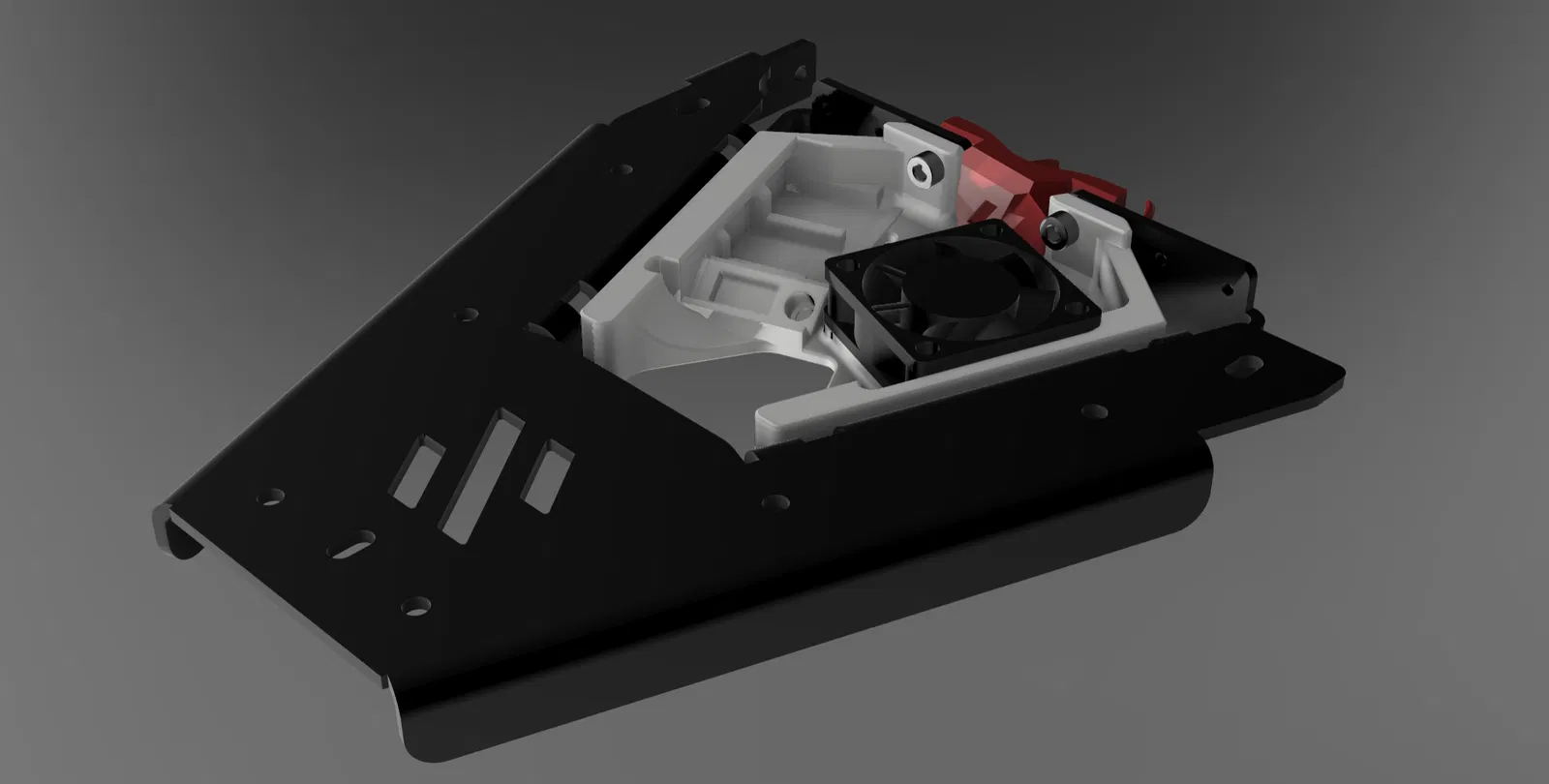

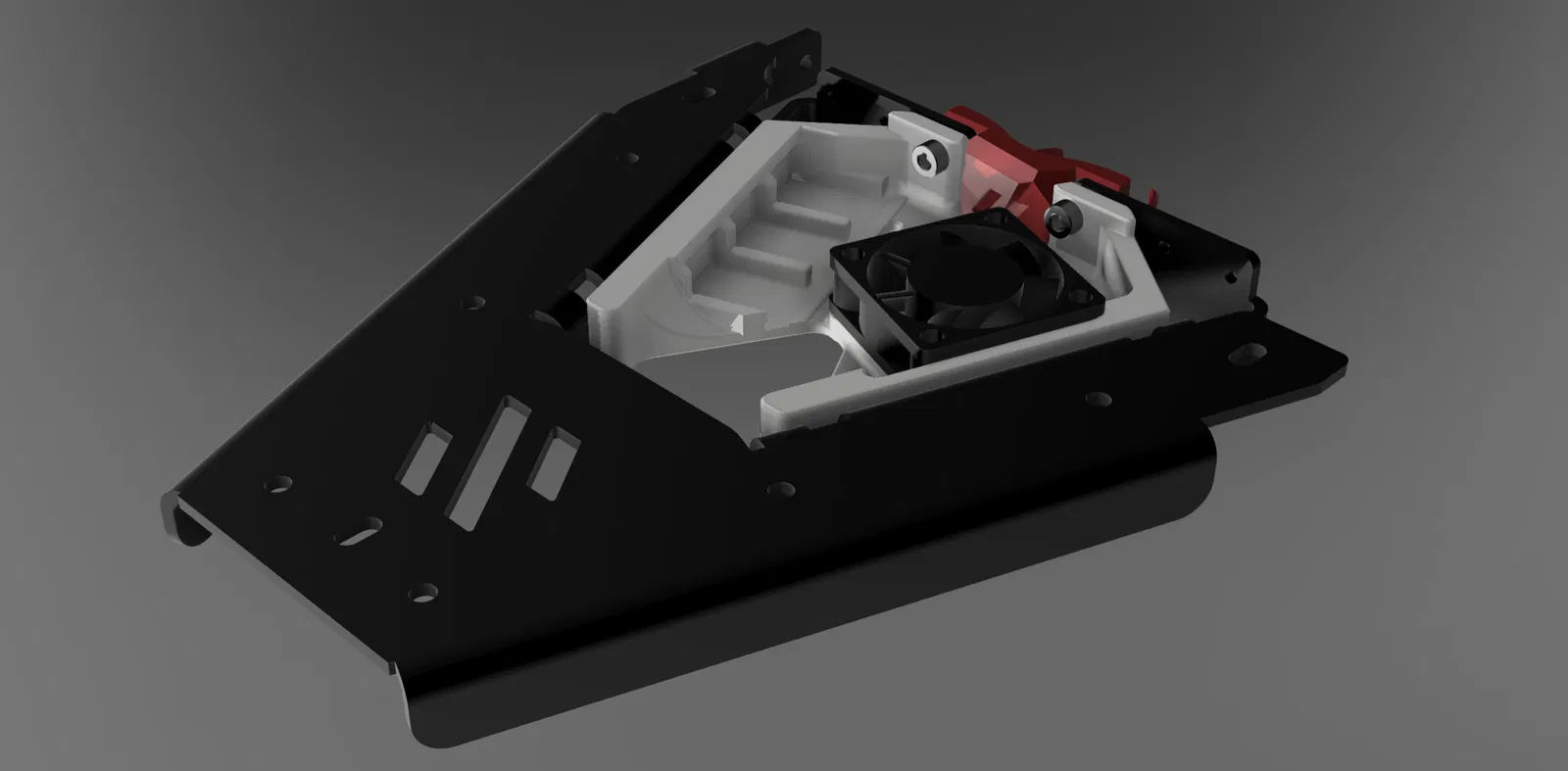

HẦU HẾT CÁC PHIÊN BẢN GIỜ ĐỀU CÓ TUỲ CHỌN GẮN BED FAN

NẾU BẠN THẤY MÌNH CÒN THIẾU BẢN NÀO THÌ LIÊN HỆ, MÌNH SẼ LÀM THÊM

Phụ kiện (ốc vít) bạn sẽ cần…

2 cái M3 x 10 SHCS (để bắt vào Nut Block)

4 cái M3 x 6 SHCS (để bắt Kirigami dọc theo hai cạnh dài)

để gắn quạt…

2 - 4 cái M3 x 14 BHCS

2 - 4 cái Threaded inserts

Chọn 1 trong 2 loại quạt: 2510 hoặc 3010

(nhớ in đúng brace tương ứng với kích thước quạt bạn chọn)

Như thường lệ, vui lòng làm theo Voron Print Settings

4 perimeters

5 top / bottom layers

40% infill

vật liệu ABS / ASA

Model đã được đặt sẵn theo bed của V0 nên bạn chỉ cần tải về, slice và in thôi!

Mọi góp ý đều rất hoan nghênh

Chúc in vui vẻ!
