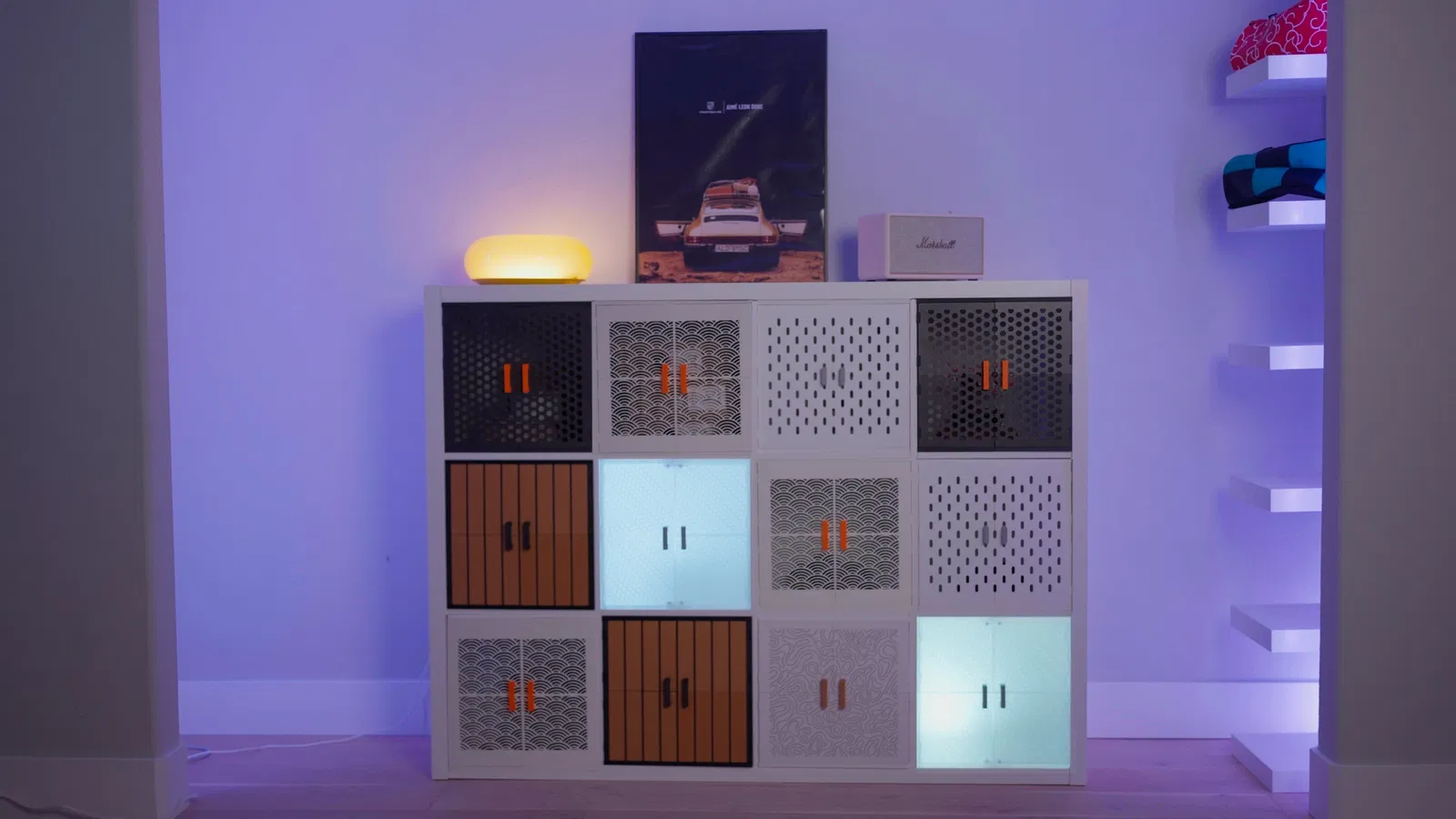

Cửa tủ cho kệ IKEA KALLAX (IKEA KALLAX Cabinet doors)

QUAN TRỌNG

Ở hướng đặt hiện tại, tay nắm cửa sẽ bị gãy (snap). Vui lòng in nằm ngang (in nghiêng sang một bên) và dùng supports để tăng độ bền.

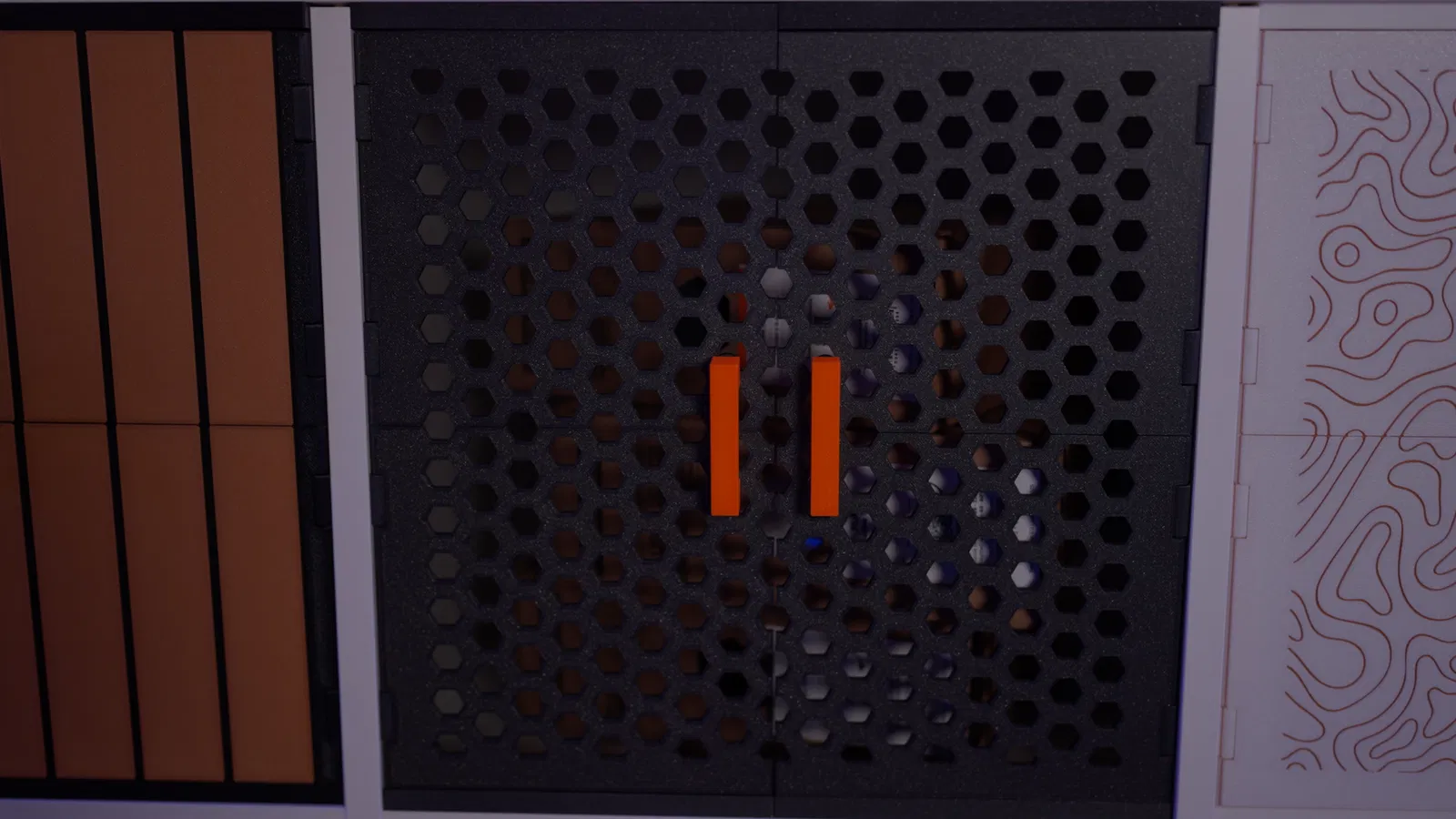

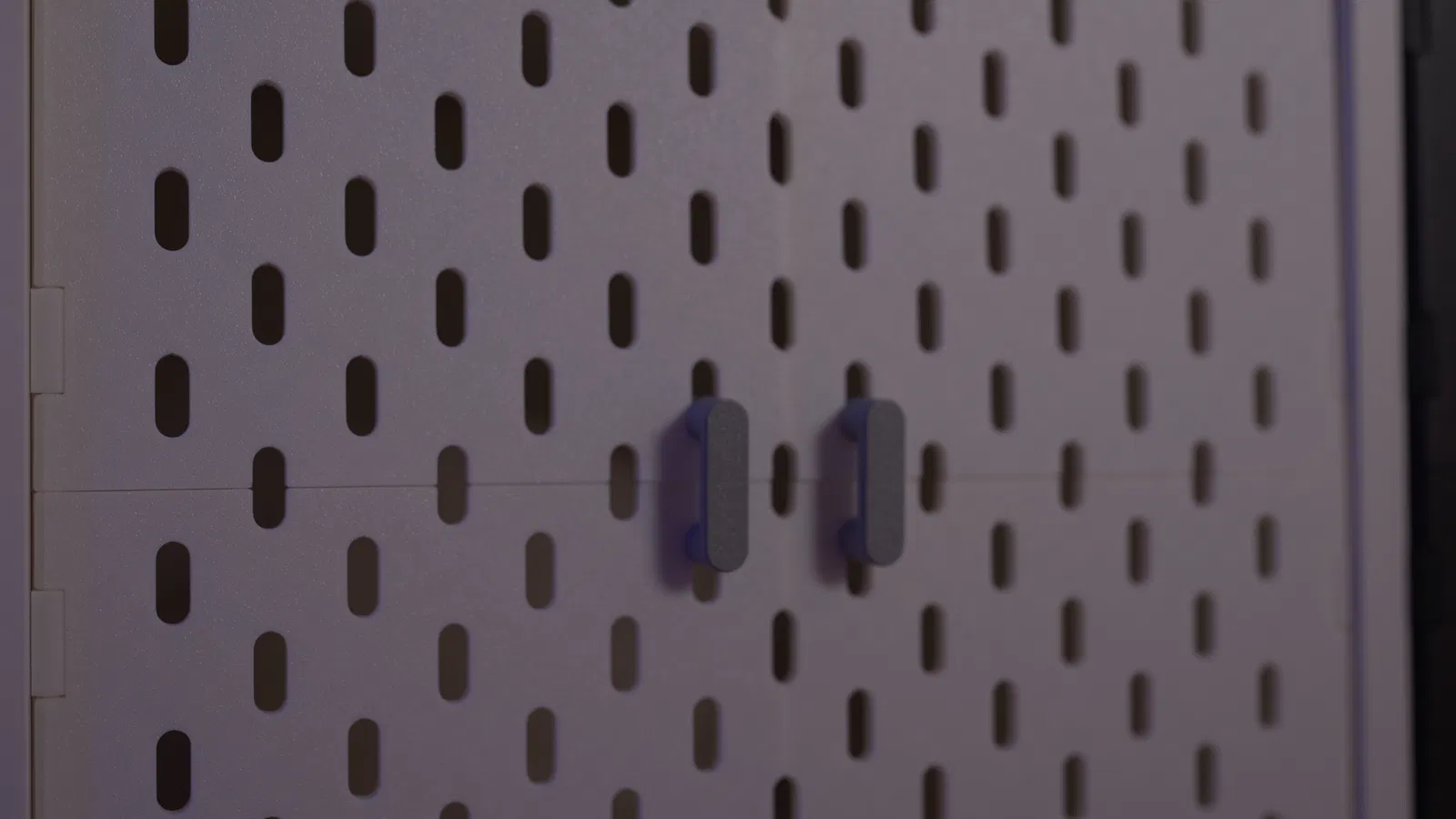

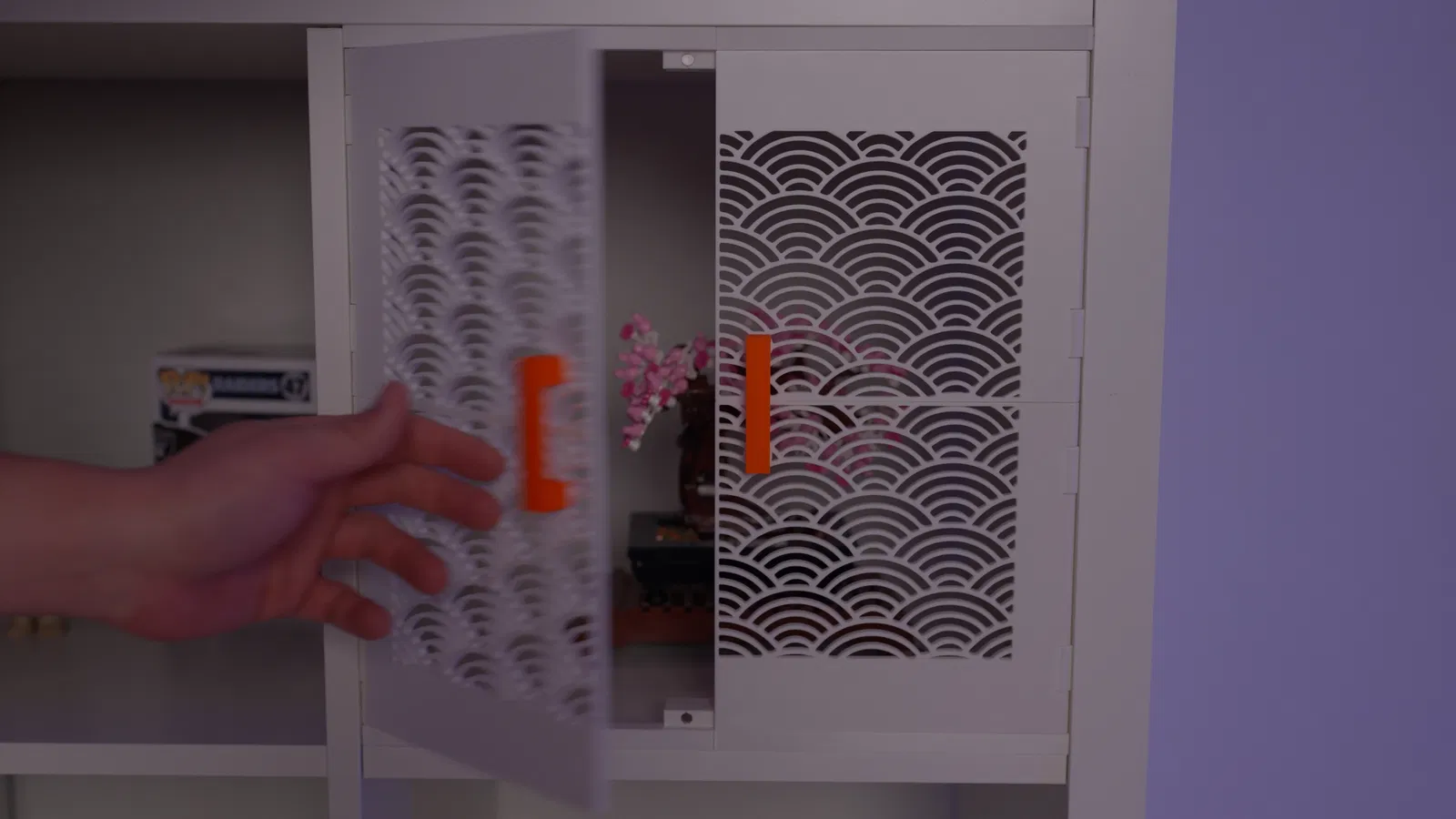

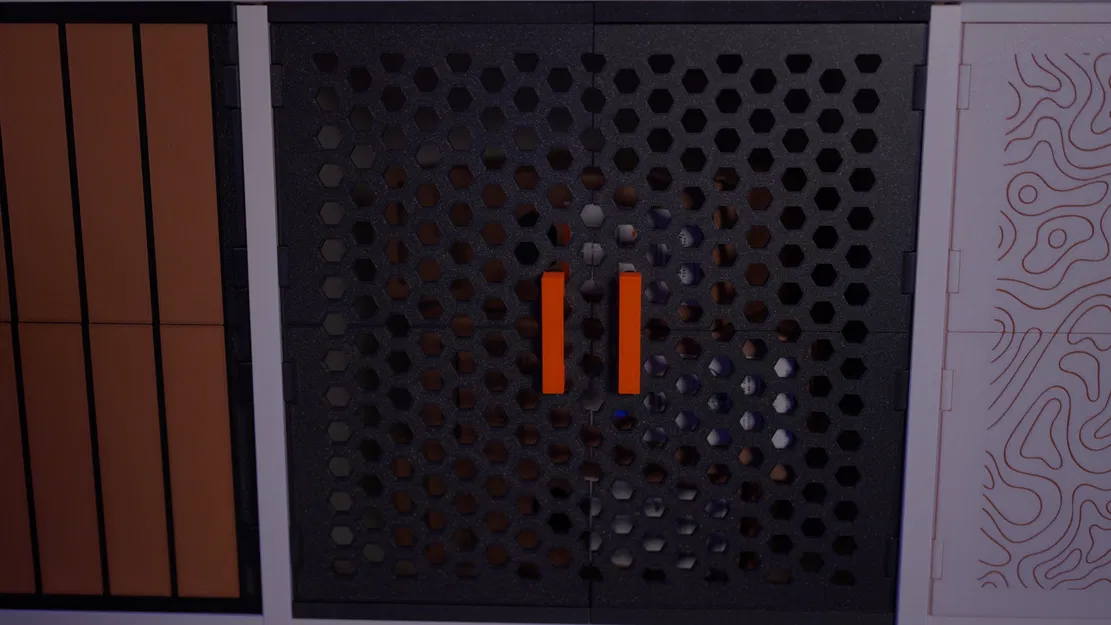

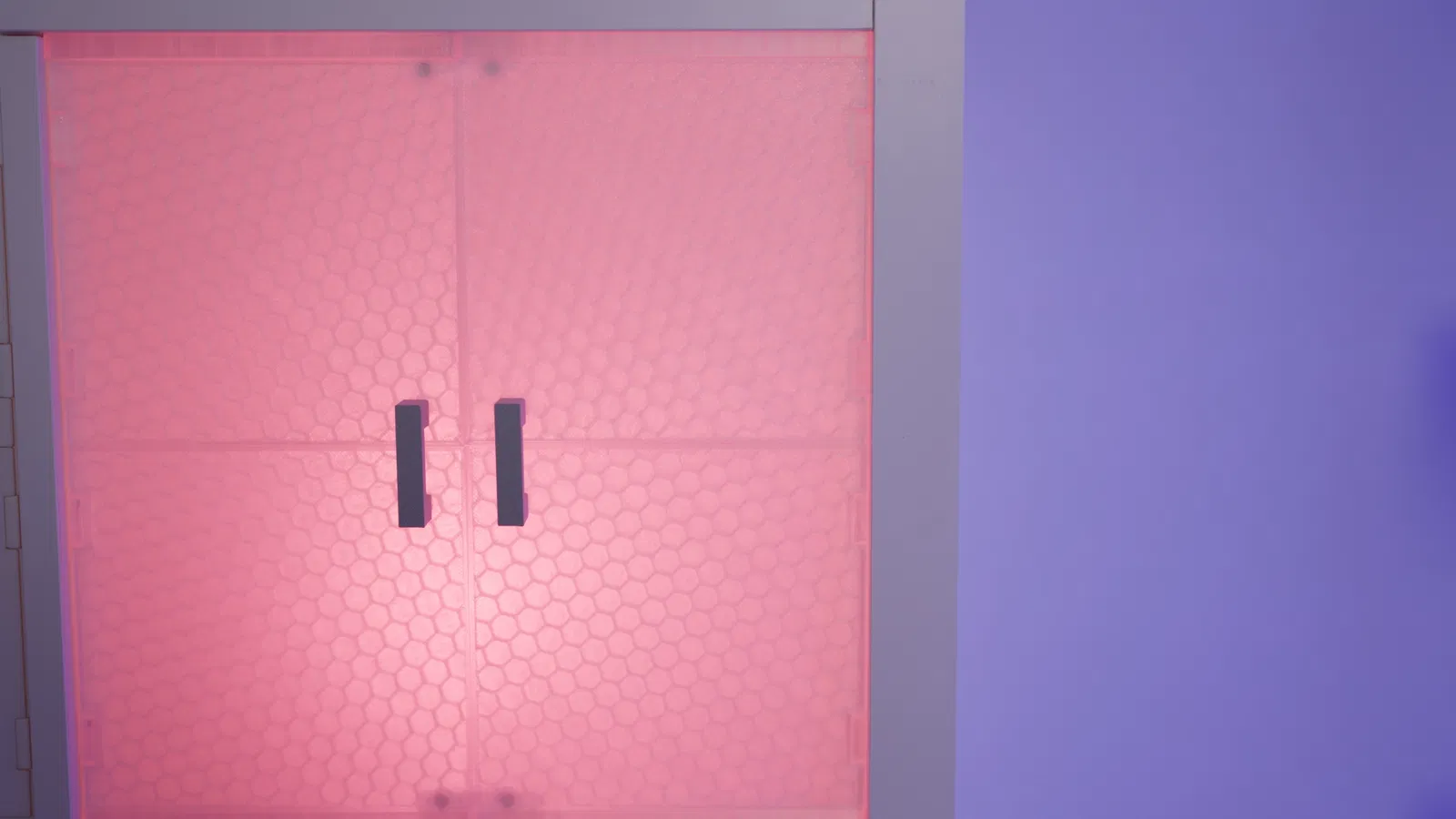

Mình đã thiết kế và 3D print bộ cửa tủ cho kệ IKEA. Bộ này không cần bắt vít, dùng bản lề print in place và có cơ chế đóng bằng nam châm. Đây là một IKEA hack hay ho và cũng là cách vui để cá nhân hoá kệ IKEA KALLAX của bạn.

Mình cũng đã upload một phiên bản cho máy in XL để có thể in theo dạng 2 cánh cửa.

Nam châm dùng loại 6x3mm

Loại chính xác mình dùng là: https://amzn.to/4jvDL14 (affiliate link)

CÓ BẢN MINI: Nếu bạn dùng máy mini hoặc build plate nhỏ, mình đã upload phiên bản bản lề snap fit! Bản này cho phép bạn in cánh cửa và bản lề riêng rồi tự lắp lại, thay vì print in place.

TỰ TẠO THIẾT KẾ CỦA BẠN

Mình đã upload file Fusion 360 để bạn dễ làm thiết kế riêng hoặc tạo cửa vừa với kệ của bạn!

Mình vẫn còn mới trong mảng thiết kế CAD nên mong bạn đừng “chấm” mình nặng quá về cấu trúc file hay constraints, và mình xin lỗi trước nếu có gì bị lỗi khi mình cập nhật tham số 🙈

Các thành phần để tạo thành một bộ tủ gồm:

• 4 thanh Beam
• 4 tấm panel tạo thành 2 cánh cửa
• 4 bản lề (Các bản lề này nên được export kèm với panel tương ứng để in print in place)

Mình sẽ lấy kệ Kallax làm ví dụ cho từng tham số bạn có thể chỉnh.

Kích thước ô kệ Kallax là 13.25" x 13.25" (336.55mm x 336.55mm)

h = chiều cao của ô kệ, w = chiều rộng của ô kệ

panelHeight

Đây là chiều cao của mỗi tấm panel, và bạn phải tính thêm độ dày của beam (10mm) khi tính toán:

(h/2) - 10

Ví dụ Kallax: (336.55/2) - 10 = 158.275mm

panelWidth

Đây là chiều rộng của mỗi tấm panel:

w/2

Ví dụ Kallax: 336.55/2 = 168.28mm

dovetailTol

Độ hở (tolerance) giữa các mối ghép dovetail.

Mình thấy 0.05mm là hợp nhất cho Bambu X1C và Prusa Core One của mình, nhưng máy của bạn có thể sẽ khác.

Mẹo: Cách test độ khít ngon nhất là in riêng phần beams và hinges (không in door panels)

Trong file còn vài tham số khác, nhưng mình không khuyến nghị dùng vì có thể mình đã bỏ dở giữa chừng.

LẮP RÁP

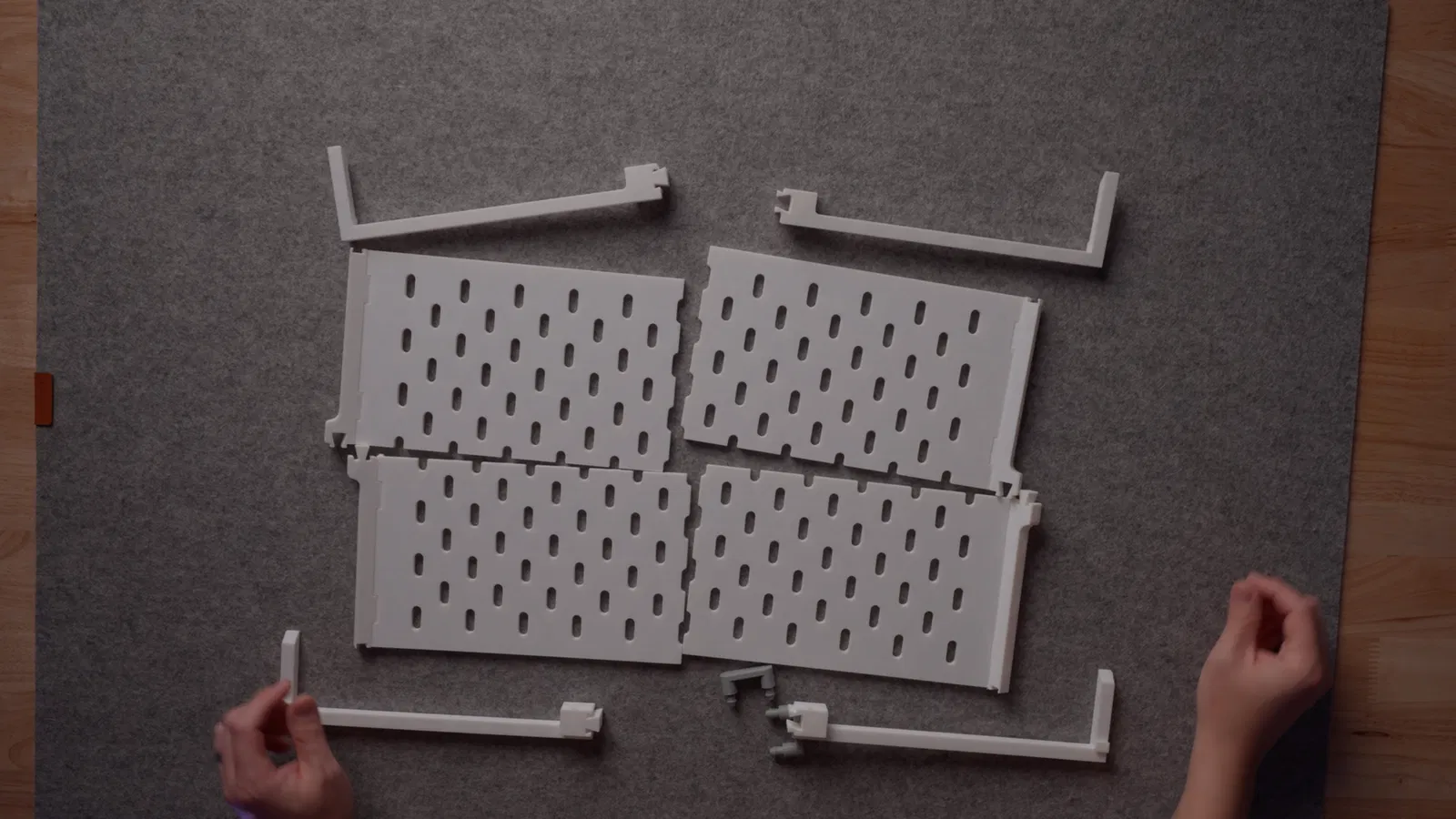

1. Xếp các chi tiết như hình bên dưới. Lưu ý vị trí lỗ nam châm, hướng của dovetails, và phần lõm của các thanh beam ở giữa (nơi nam châm sẽ bám vào).

2. Gắn nam châm vào cánh cửa. Chiều cực (polarity) không quan trọng. Fit khá chặt. Có thể dùng kềm và ép nhẹ cho tới khi vào khít. Làm khít để khỏi cần dùng keo. (Nam châm 6x3mm, link ở trên)

3. Tiếp theo gắn nam châm vào các thanh beam. Trước tiên mình cần kiểm tra polarity bằng cách đặt nam châm lên trên nam châm đã gắn ở cánh cửa.

4. Sau đó nhét nam châm vào thanh beam. Nó sẽ được đưa vào từ phía không có phần lõm. Có một vát mép (chamfer) 45 độ ở phía hướng về nam châm của cánh cửa để nam châm không bị rớt ra. Bạn có thể cần dùng một dụng cụ để đẩy xuyên qua.

5. Nếu lỡ gắn ngược polarity, bạn chỉ cần đẩy nó ra từ phía còn lại.

6. Nối các thanh beam ở giữa. Tolerance có thể sẽ chặt. Mình khó mà tối ưu cho hết mọi máy in, nên mình chọn làm chặt hơn để khỏi bị lỏng/tuột. Nếu chặt quá, bạn có thể gõ nhẹ cho nó xuống.

7. Nối cánh cửa trên và dưới.

8. Nối các cánh cửa vào các thanh beam.

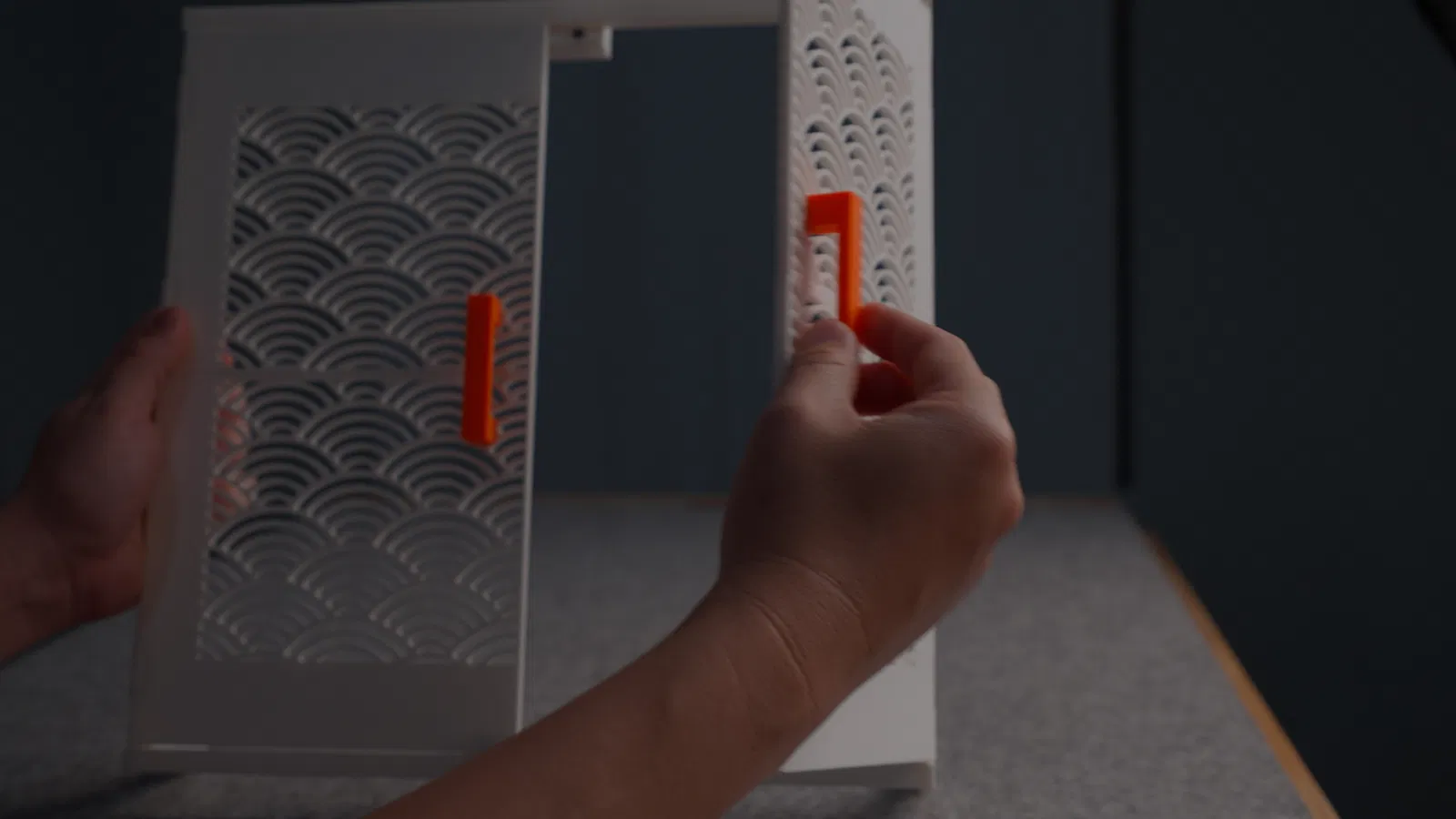

9. Dựng khung cửa theo phương thẳng đứng rồi lắp tay nắm, đồng thời kê/đỡ mặt sau lại

10. Chèn cả khung tủ vào ô kệ; có thể dễ hơn nếu bạn cho phần dưới vào hơi trước rồi mới nêm phần trên.

11. Ấn nhẹ khung vào cho tới khi mặt trước khớp với mặt trước của kệ.

12. Tận hưởng bộ cửa tủ IKEA mới của bạn! Hy vọng hướng dẫn này giúp được bạn!!
