Nắp che đầu in phía sau siêu nhẹ Qidi Plus4

Nắp che đầu in phía sau siêu nhẹ, cứng cáp cho Qidi Plus 4

Quan trọng: Hãy đọc kỹ phần Lưu ý bên dưới dù bạn có đọc bất kỳ nội dung nào khác!

Cập nhật

Ngày 3 tháng 4 năm 2025: Tôi đã tải lên một bản mẫu rộng hơn một chút. Trong một vài tình huống rất đặc biệt, ngàm gắn gốc có thể va vào cần gạt xả nhựa nếu nó bị lệch khi máy in thực hiện thao tác xả nhựa tự động của Qidi. Bản mẫu mới rộng hơn sẽ loại bỏ vấn đề này trừ khi cần gạt xả nhựa của bạn bị lệch quá nhiều. Ngoài ra, tôi cũng đã thêm bản "superlight-nitro-edition" cho những ai cần. ;)

Ngày 8 tháng 7 năm 2025: Tôi đã tải lên một biến thể mới giúp tối ưu hóa kích thước phần chân đế của phiên bản “Nitro”, đồng thời thêm điểm gắn quạt 25x10mm. Mục đích của việc gắn thêm quạt này là để làm mát đầu in và động cơ bước tốt hơn khi in trong buồng nhiệt độ cao.

Giới thiệu

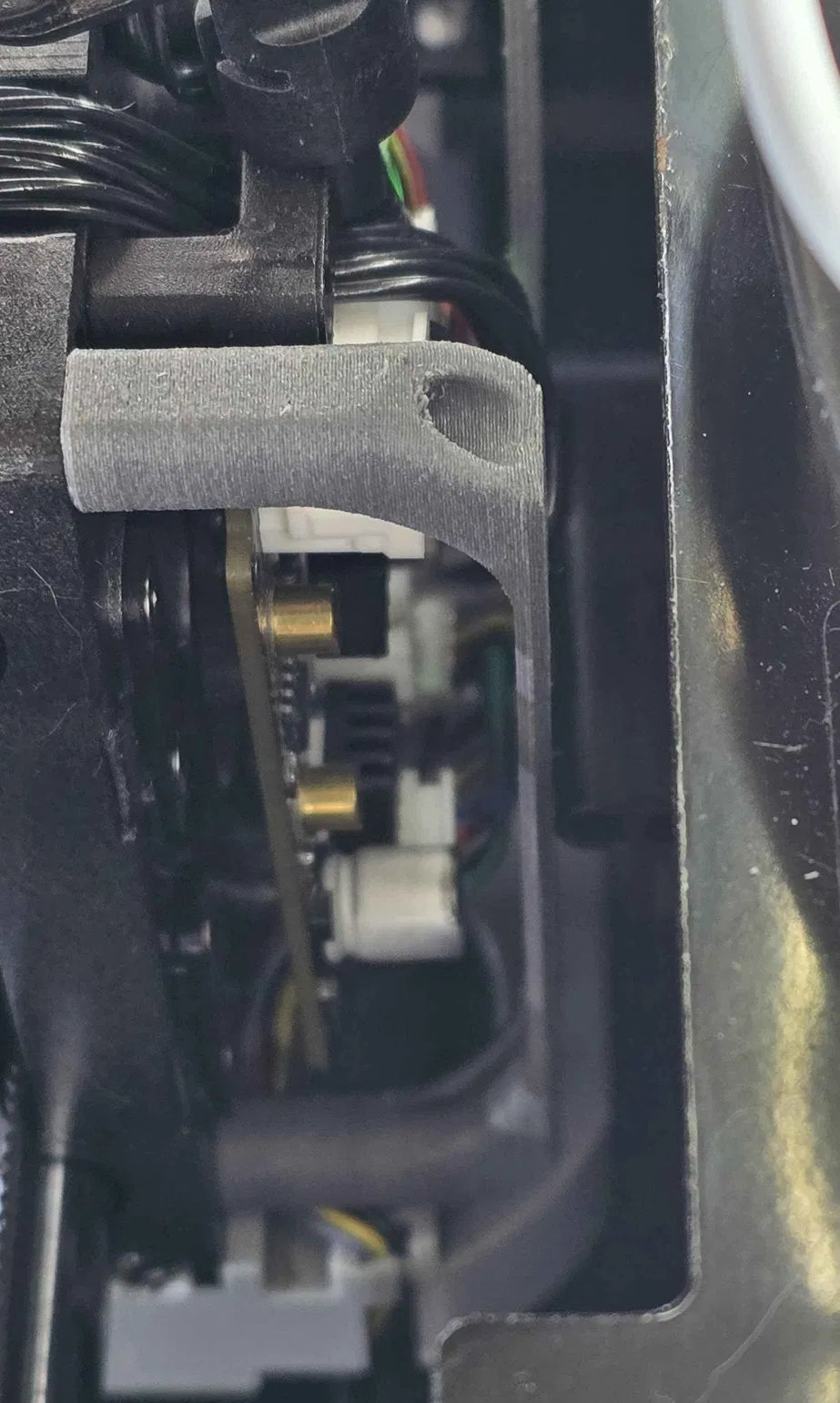

Nắp che đầu in phía sau nguyên bản của Qidi Plus4 là loại 2 mảnh, khá cồng kềnh về kích thước lẫn trọng lượng (khoảng 29g). Nắp zin này còn kiêm luôn nhiệm vụ tạo ra một bề mặt phẳng, chắc chắn để đẩy cần gạt xả nhựa ở phía sau máy in.

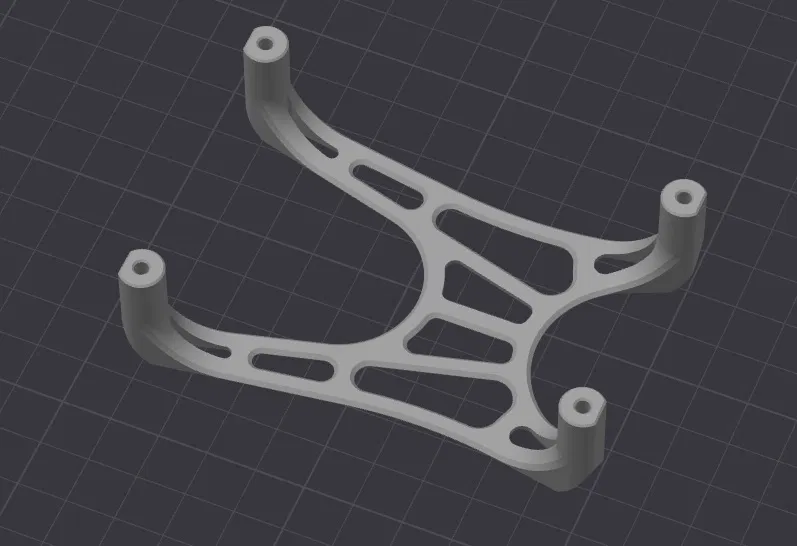

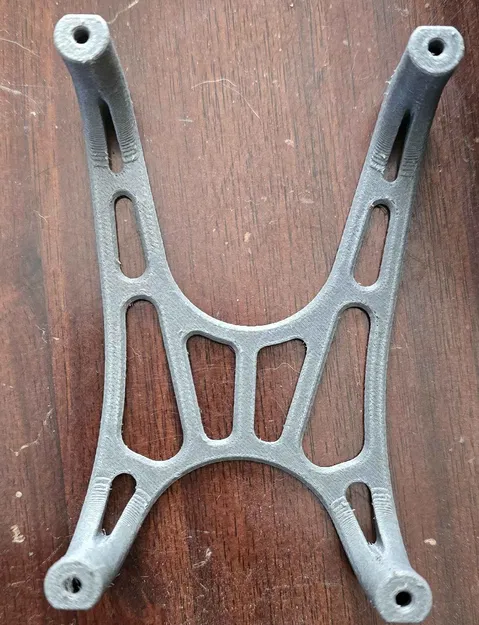

Nắp thay thế siêu nhẹ này sử dụng các đường cong hữu cơ để tạo ra một chi tiết tối giản nhưng cực kỳ chắc chắn, giúp bảo vệ các linh kiện điện tử phía sau đầu in, đồng thời vẫn kích hoạt cần gạt xả nhựa cực tốt khi được cố định bằng chính 4 con ốc cũ. Khi in bằng nhựa PA6-GF25, chi tiết này chỉ nặng 8.0g nếu tuân thủ các thông số in bên dưới. Việc giảm 21g trọng lượng so với nắp zin sẽ cải thiện hiệu suất của tính năng Input Shaper. Bạn nên chạy lại quá trình hiệu chuẩn Input Shaper sau khi lắp nắp này.

Khuyến nghị in ấn

• Chiều cao lớp in: 0.2mm
• Đầu phun: 0.4mm
• Tường (Walls): 3 lớp
• Đáy: 5 lớp, Nắp trên: 6 lớp
• Infill: 0%
• Height Range Modifier 0-1mm: 100% infill
• Height Range Modifier 23-26mm: 4 lớp tường

Loại nhựa khuyên dùng

Sử dụng các loại nhựa chịu nhiệt cao như ABS, ASA, PC, PA, PET. Nhựa pha sợi Carbon (CF) hoặc sợi thủy tinh (GF) sẽ mang lại độ cứng cáp tốt hơn khi tác động lực lên cần xả nhựa.

Cách lắp đặt

Tắt máy in, trượt phần nắp che sau lên và tháo 4 con ốc đang giữ vỏ nắp sau. Bạn có thể cần di chuyển đầu in về phía trước và xoay xích dẫn cáp để lấy vỏ nắp cũ ra.

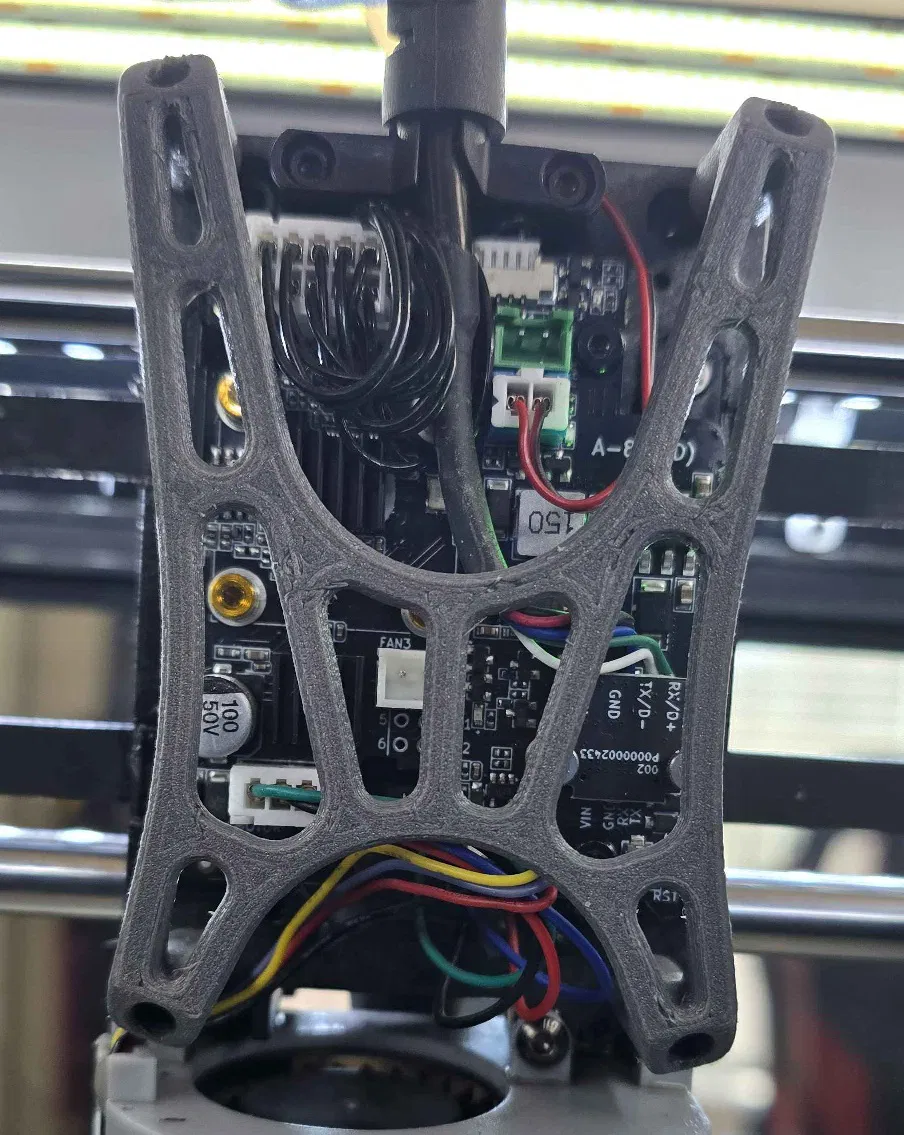

Sử dụng lại 4 con ốc đã tháo, lắp vào các lỗ vít trên nắp che mới và gắn chặt vào đầu in.

Sau khi lắp xong, bật máy in và chạy lại hiệu chuẩn Input Shaper.

Lưu ý

Khi lắp vào Plus 4 thay cho nắp sau gốc, VÀ nếu không có nắp trước được lắp vào, trục X sẽ có thêm 1.5mm hành trình end-stop. Bạn cần cập nhật vào file printer.cfg trong phần [stepper_x]:

[stepper_x]
position_min: -3             # Giá trị gốc -1.5
position_endstop: -3         # Giá trị gốc -1.5

Việc này giúp tránh đầu in va vào các khung đỡ trục Z khi bắt đầu in (PRINT_START) và khi về gốc (Homing). Một lần nữa, điều này CHỈ cần thiết nếu nắp trước đã được tháo ra VÀ bạn đang sử dụng nắp sau này.

Lưu ý thêm, nếu bạn đang dùng model Beacon mount của tôi, bạn KHÔNG cần điều chỉnh trên vì Beacon mount đã che phủ khoảng cách trục X giống như nắp trước zin.
