Bộ dẫn hướng sợi nhựa tiện lợi cho bàn IKEA Lack, thiết kế dành riêng cho nhựa 1,75mm. Không cần ốc vít, giúp sợi nhựa di chuyển mượt mà hơn khi in các mô hình cao, hỗ trợ tối đa cho Prusa Enclosure V2 của anh em.
Mô tả
Mô tả
Đây là bộ dẫn hướng sợi nhựa (filament guide) dễ in và dễ lắp ráp dành cho khi để cuộn nhựa trên mặt bàn IKEA Lack. Mẫu này được thiết kế cho sợi nhựa 1,75 mm.

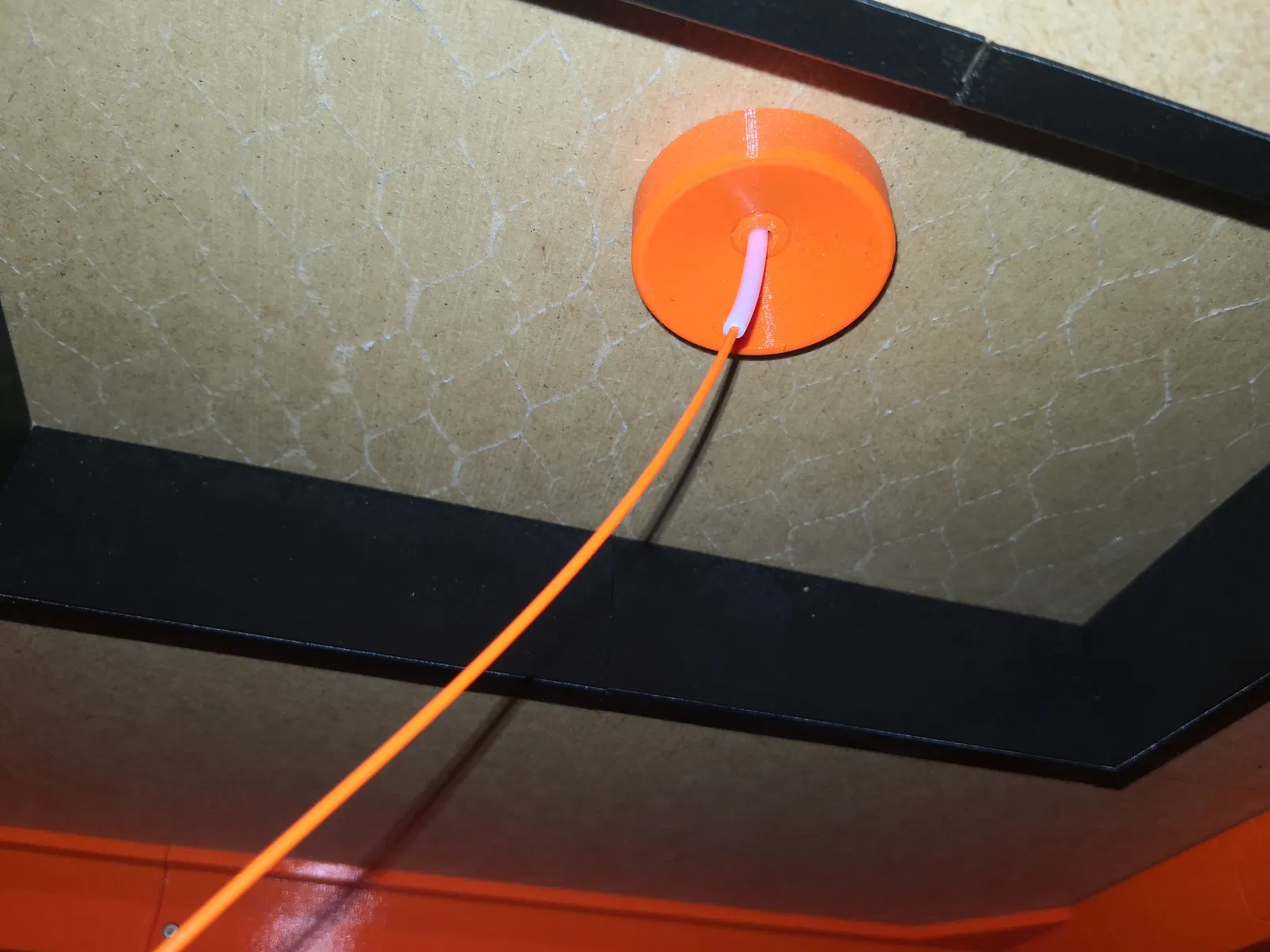

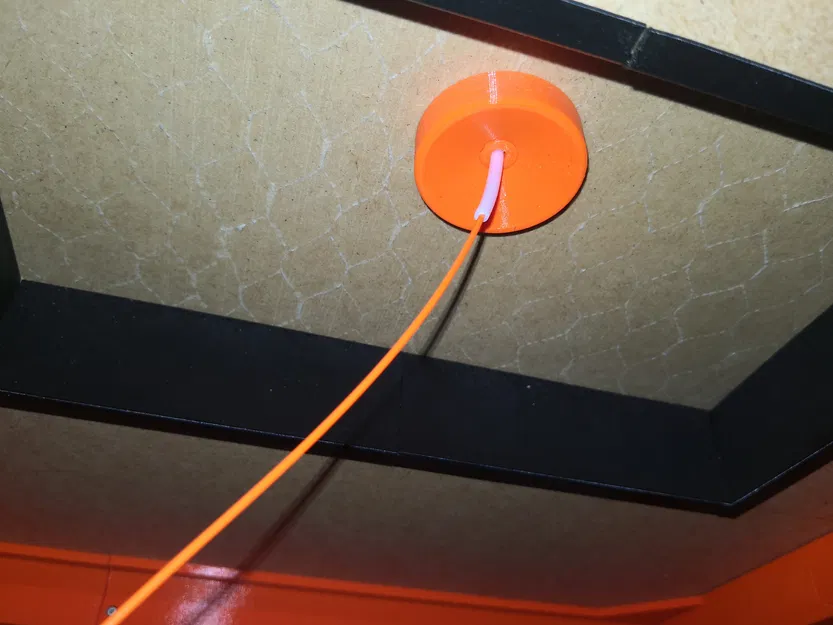

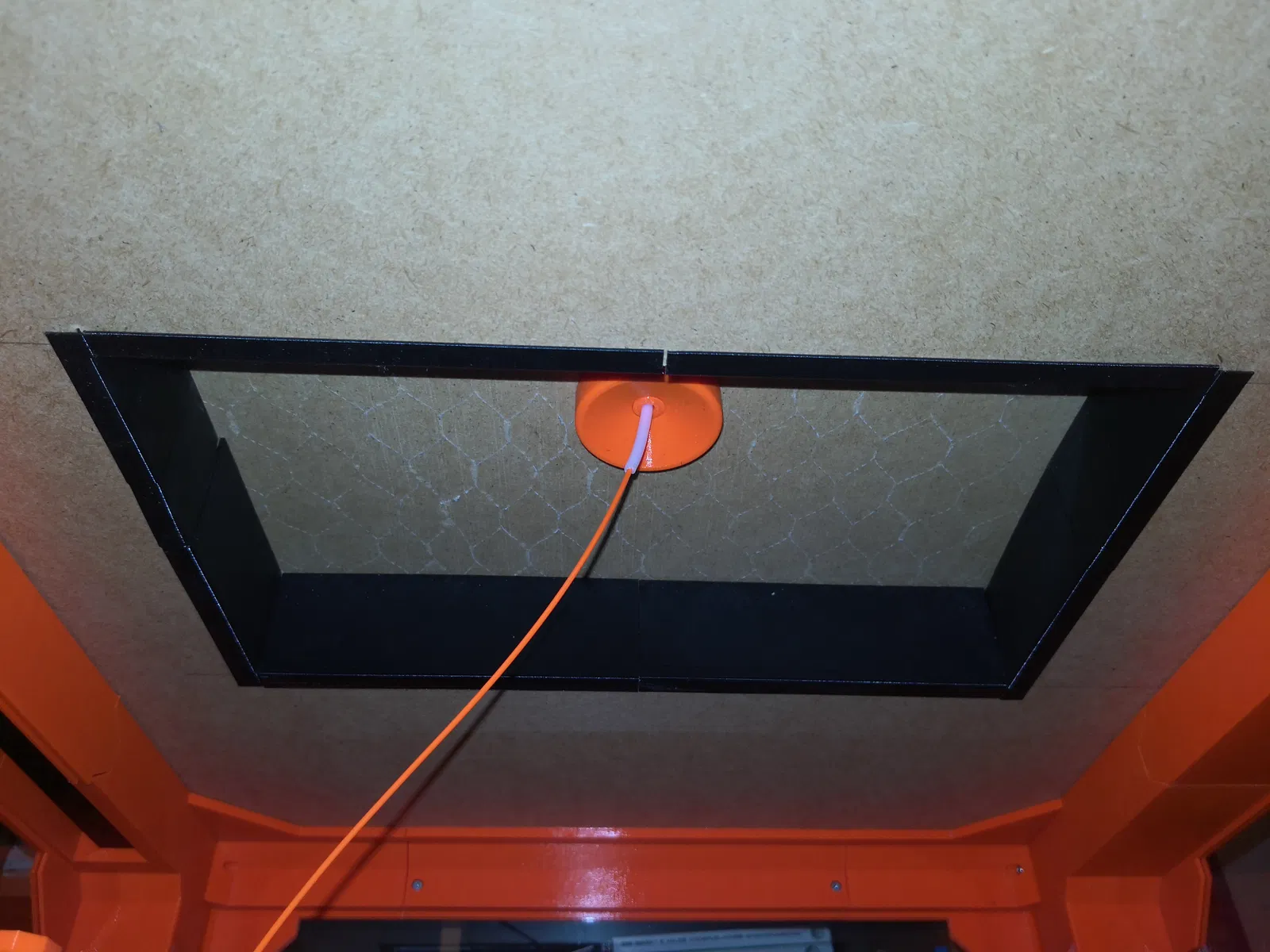

Sản phẩm này tận dụng phần khoét dành cho MMU2s trên mặt bàn IKEA Lack, với thiết kế ngắn gọn giúp sợi nhựa có thêm không gian di chuyển khi đầu in của bạn hoạt động ở độ cao Z tối đa.
Mẫu thiết kế này không cần dùng ốc vít và cũng có thể sử dụng cho các tấm panel có độ dày tối đa 0,4 mm.
Hướng dẫn lắp đặt

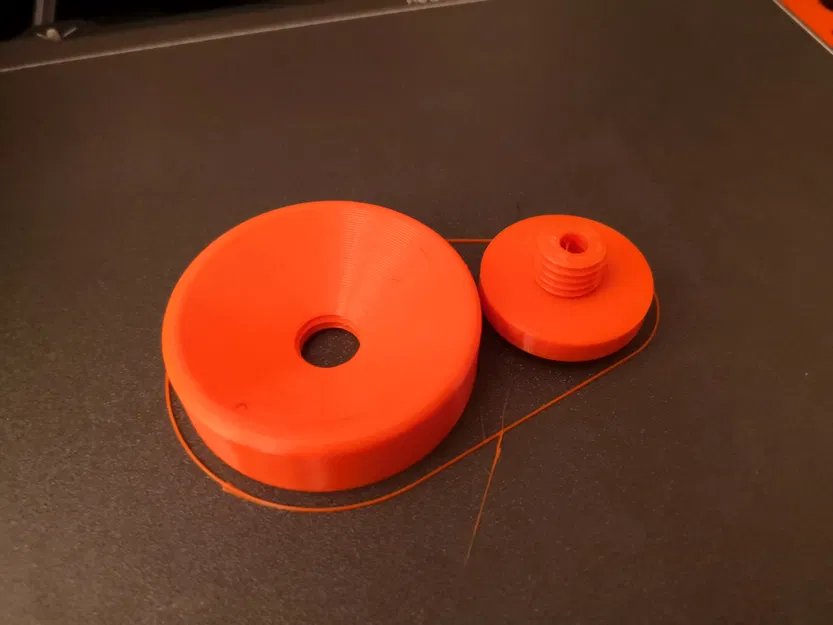

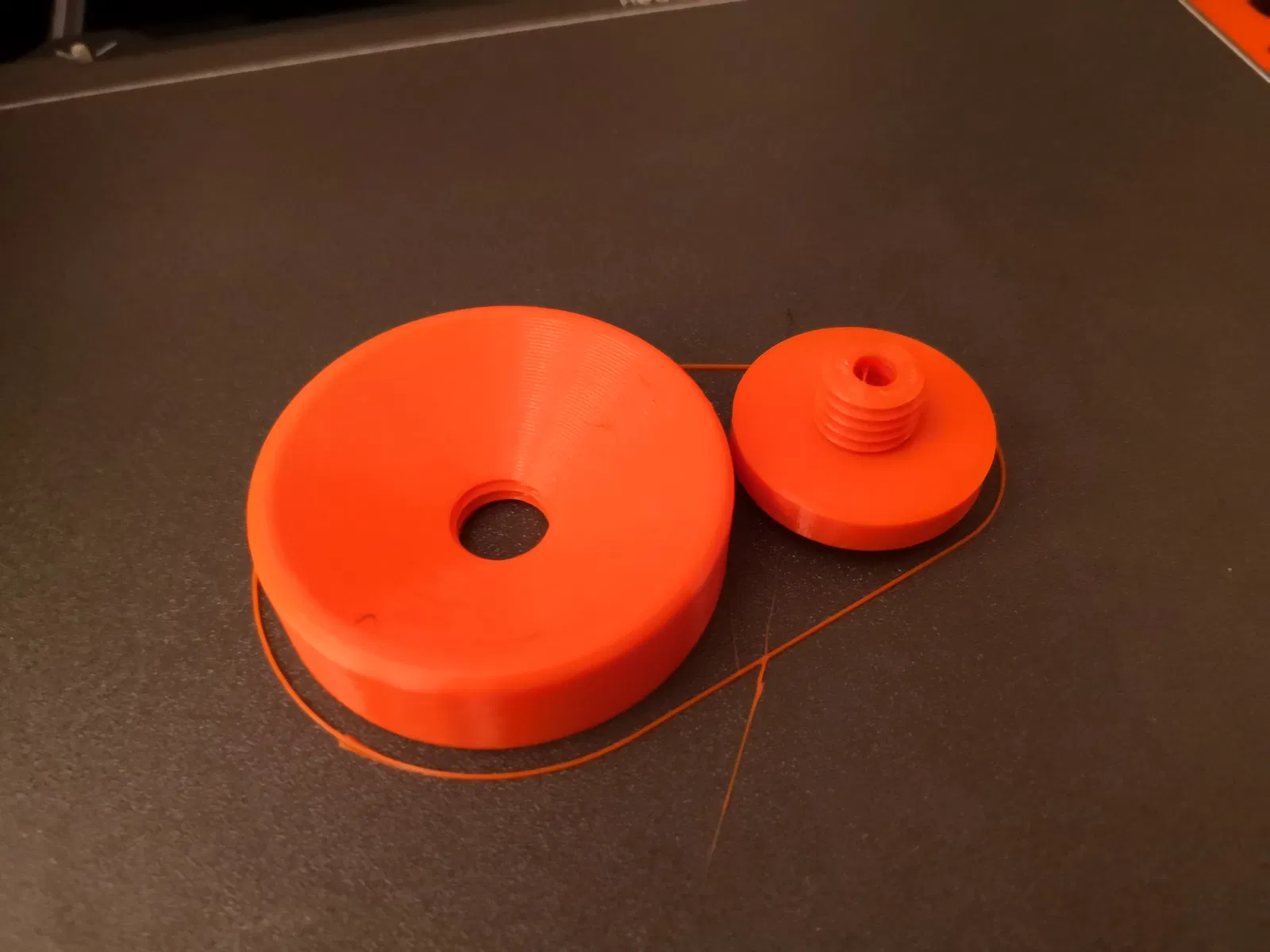

- In tất cả các bộ phận - Đôi khi bạn nên scale phần lõi bên trong lên 102% ở trục X-Y để khớp hơn với ốc vít (đã bao gồm trong G-Code).
- Đo vị trí sợi nhựa đi vào máy in và lấy điểm giữa. Tùy thuộc vào cách bạn đặt máy in trong thùng cách âm.
- Khoan một lỗ xuyên qua bàn Lack (nên khoan từ trên xuống dưới để tránh làm hỏng lớp phủ bề mặt).

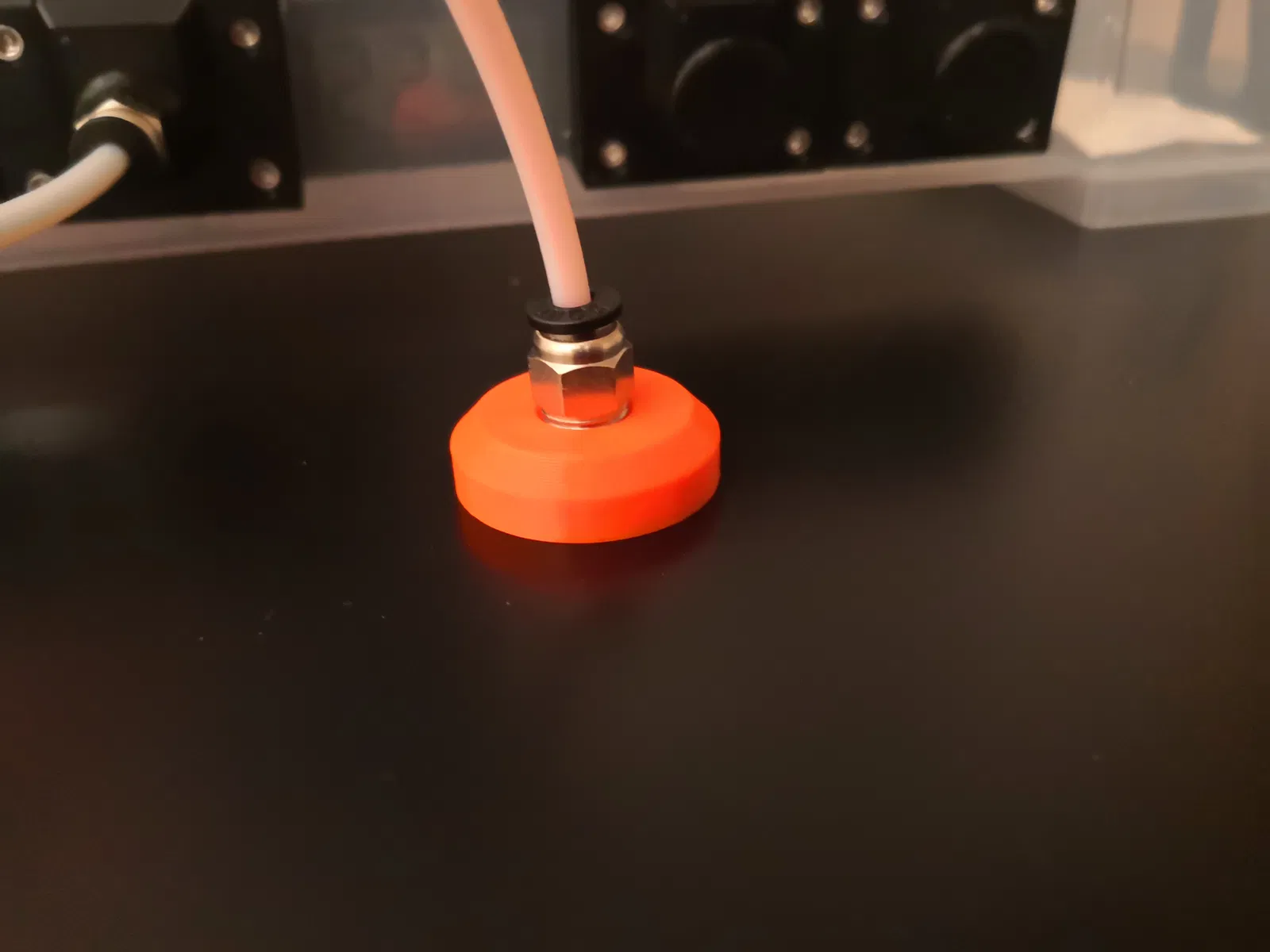

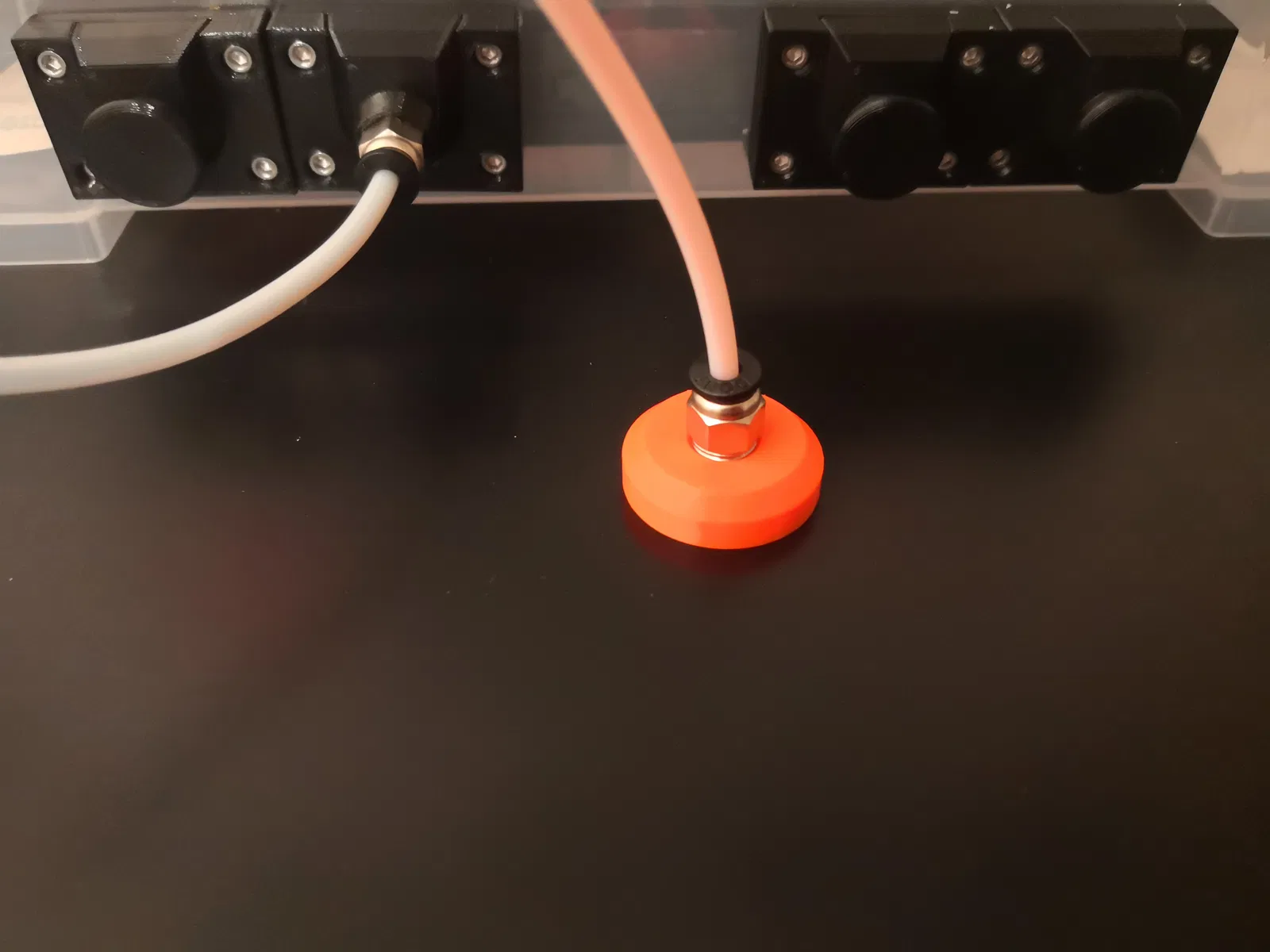

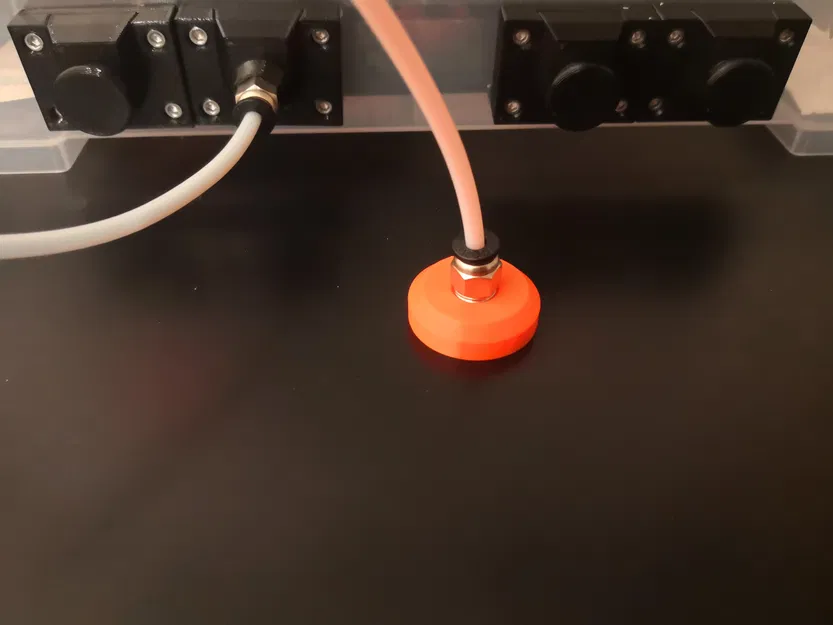

- Vặn khớp nối PC4-M10 Push Fitting vào phần bên ngoài (cờ-lê cỡ 10) rồi đặt vào lỗ khoan từ phía ngoài.
- Đặt phần bên trong vào và vặn chặt lại với phần bên ngoài.
Thông số kích thước
Phần ngoài
- Đường kính - 30,00 mm
- Chiều cao - 8,40 mm
Phần trong
- Đường kính - 50,00 mm
- Chiều cao - 15,00 mm
Hướng dẫn in
Cài đặt in khuyến nghị
- Infill: 15%
- Độ dày lớp in (Layer height): 0,20 mm
- Hỗ trợ (Supports): Không cần
Thời gian in
- Tổng cộng: khoảng 1 giờ 21 phút
Phần cứng cần thiết
- PC4-M10 - Push Fitting (Amazon-DE - https://amzn.to/4mx4f4C)
- Ống PTFE đường kính ngoài 4mm & đường kính trong 2mm (Amazon-DE - https://amzn.to/4mwH4Hu)
Công cụ
- Máy khoan (Amazon DE - https://amzn.to/3SP7lTU)
- Mũi khoan 12 mm (Amazon-DE - https://amzn.to/4dAiEsD)
Máy in đã thử nghiệm
Nhựa in đã thử nghiệm
Cập nhật
2025.05.25: Cập nhật đường dẫn liên kết
Nếu anh em có bất kỳ câu hỏi hoặc góp ý cải tiến nào, đừng ngần ngại liên hệ với mình nhé!
Nếu thấy hữu ích, hãy cân nhắc nhấn theo dõi để ủng hộ công việc của mình - sẽ còn nhiều sản phẩm nữa sắp ra mắt -
Lưu ý về liên kết affiliate: Với tư cách là Amazon Associate, mình có thể nhận được hoa hồng từ các đơn hàng hợp lệ mà không phát sinh thêm chi phí cho các bạn. Mọi sản phẩm trong liên kết đều được mình tự mua và kiểm tra chất lượng.
