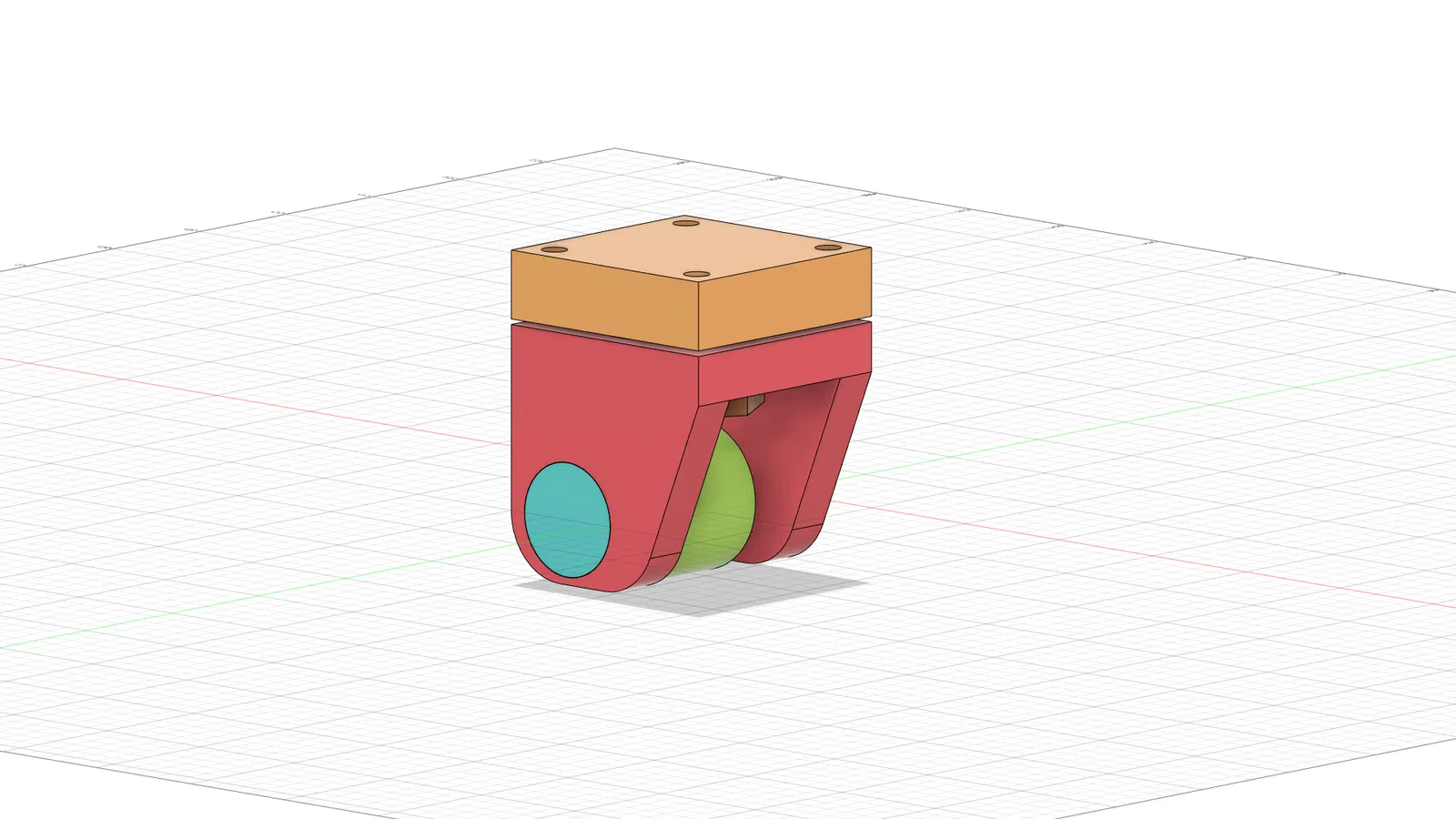

Bánh xe nội thất 360 độ - Tương thích chân bàn IKEA Lack

---Mô hình này không có phanh cố định bánh xe. Bạn có thể tìm phiên bản có phanh ở - . ---

Đây là loại bánh xe nội thất có khả năng xoay 360 độ cực mượt quanh trục đứng, rất lý tưởng để lắp cho giúp bạn di chuyển máy in dễ dàng quanh phòng.

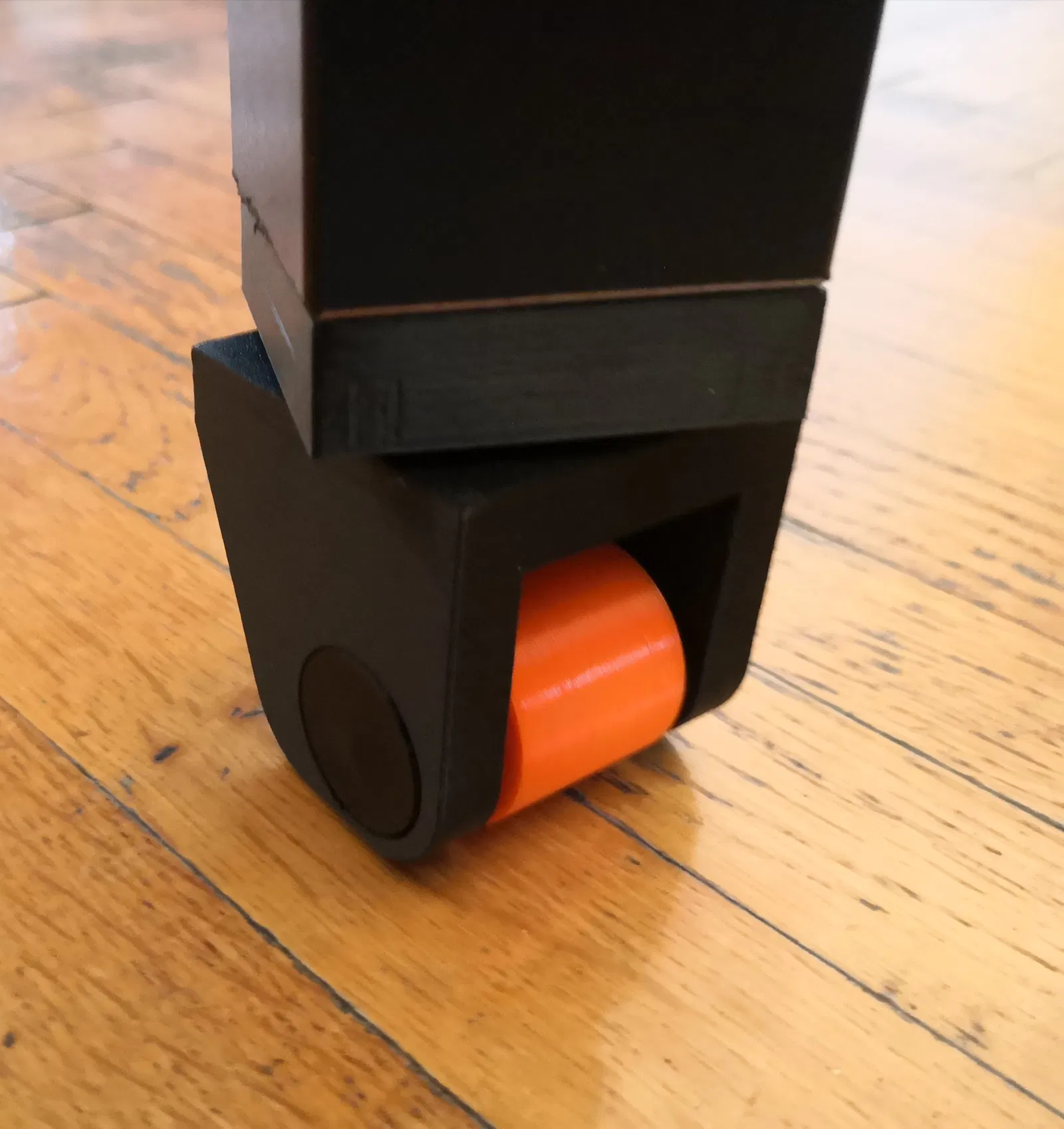

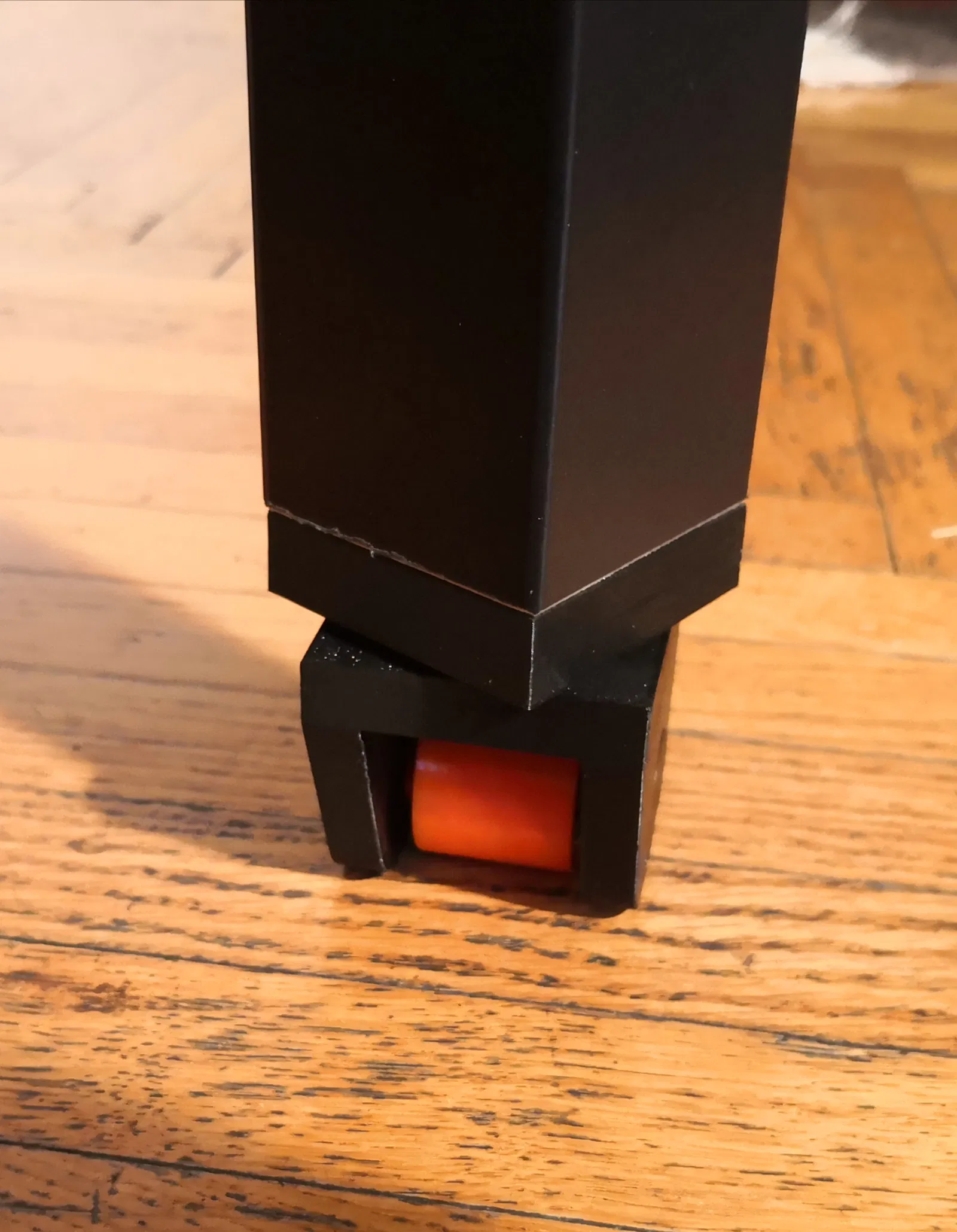

Kích thước của bánh xe này được thiết kế chuẩn khớp với chân bàn IKEA Lack (50 x 50 mm).

File G-Code đã được tách thành hai phần, cho phép bạn in 2 màu tùy ý. Hoặc bạn có thể dùng file G-Code cho tất cả các bộ phận để in một màu.

Mình đã thử tải trọng 20 kg cho bánh xe này mà không hề thấy dấu hiệu hư hỏng hay biến dạng.

Hướng dẫn lắp đặt

• In tất cả các bộ phận - với phần “Roller” và “body_below”, bạn cần sử dụng hỗ trợ (support) từ bàn in

• Gỡ bỏ support

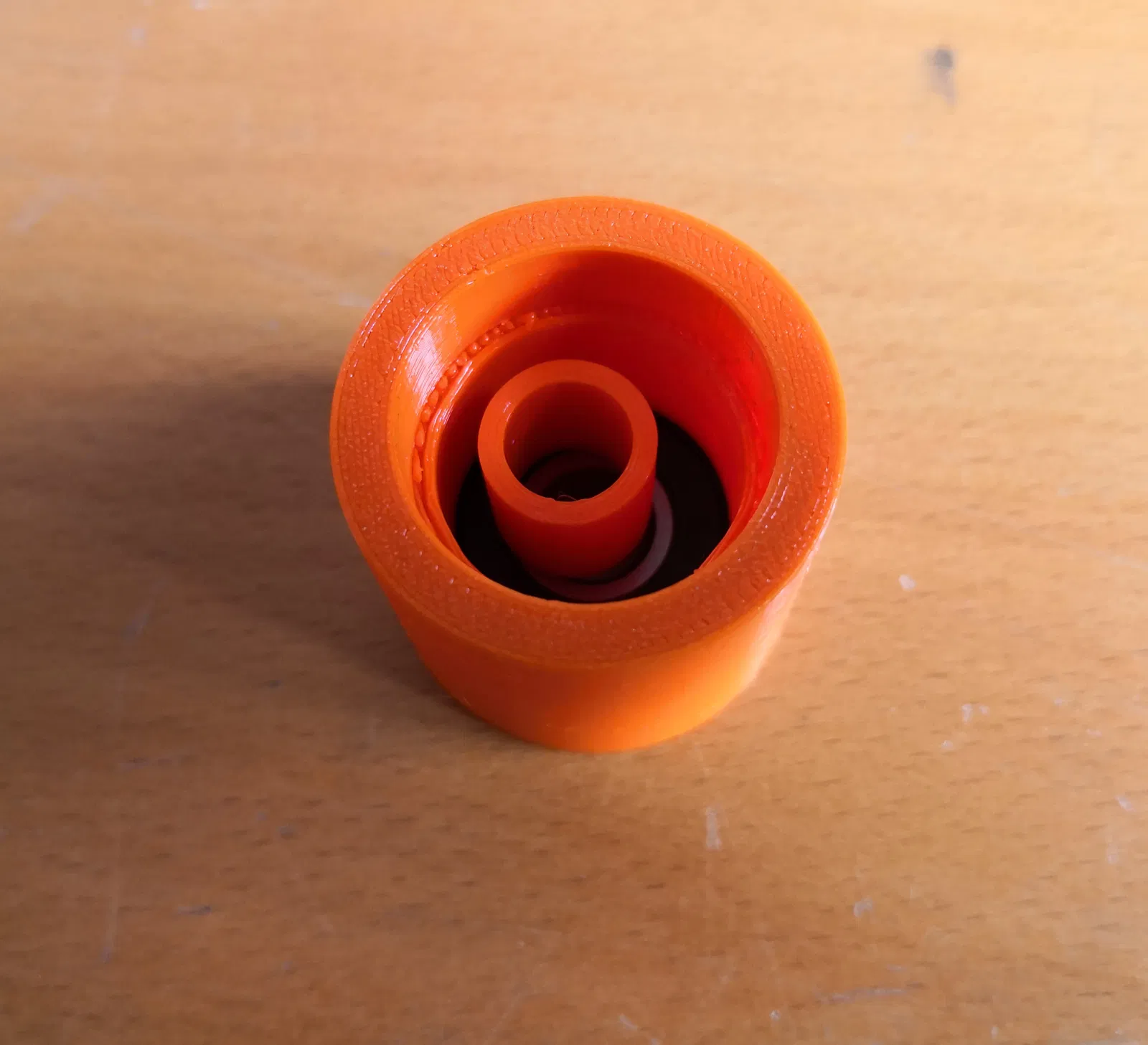

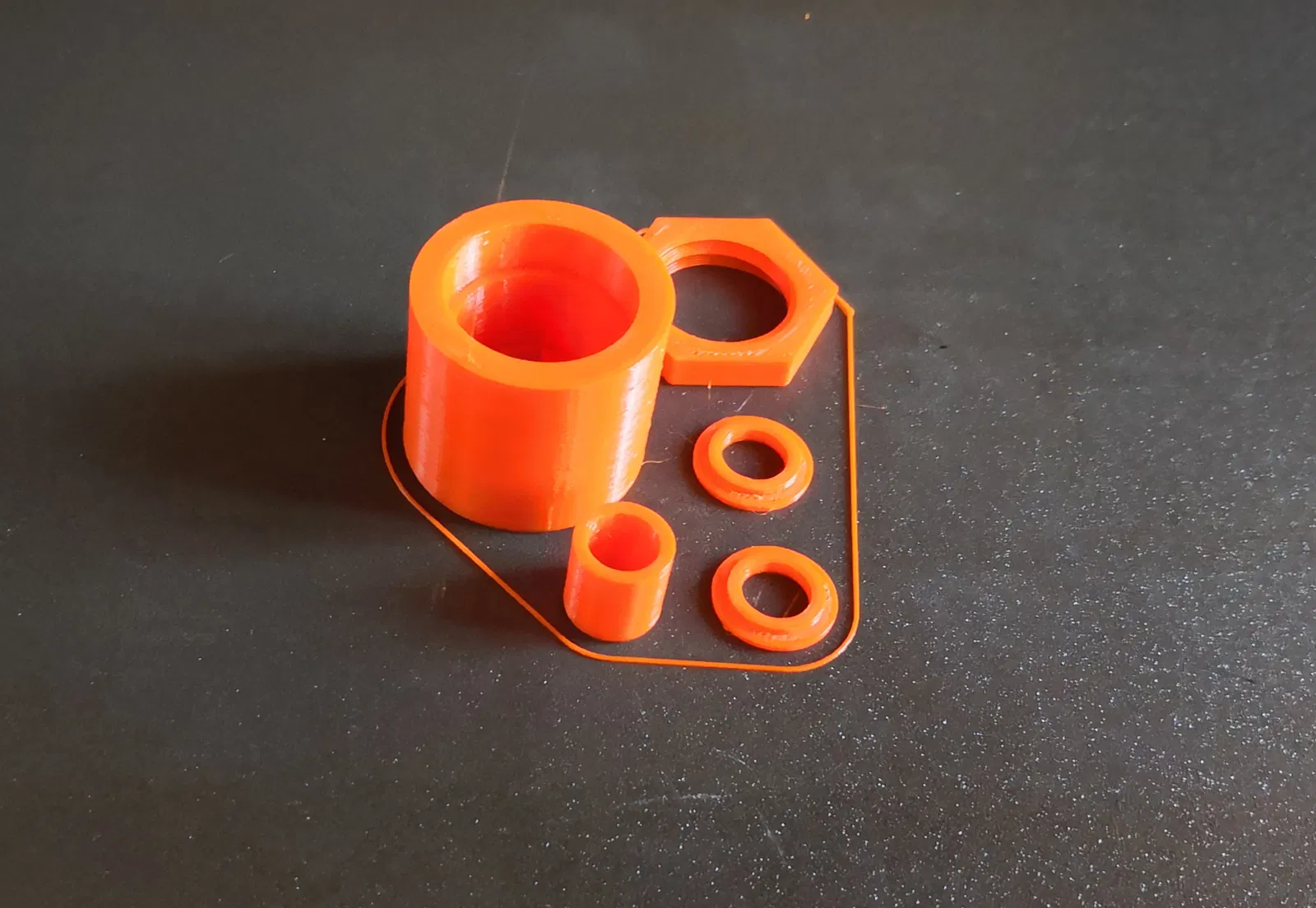

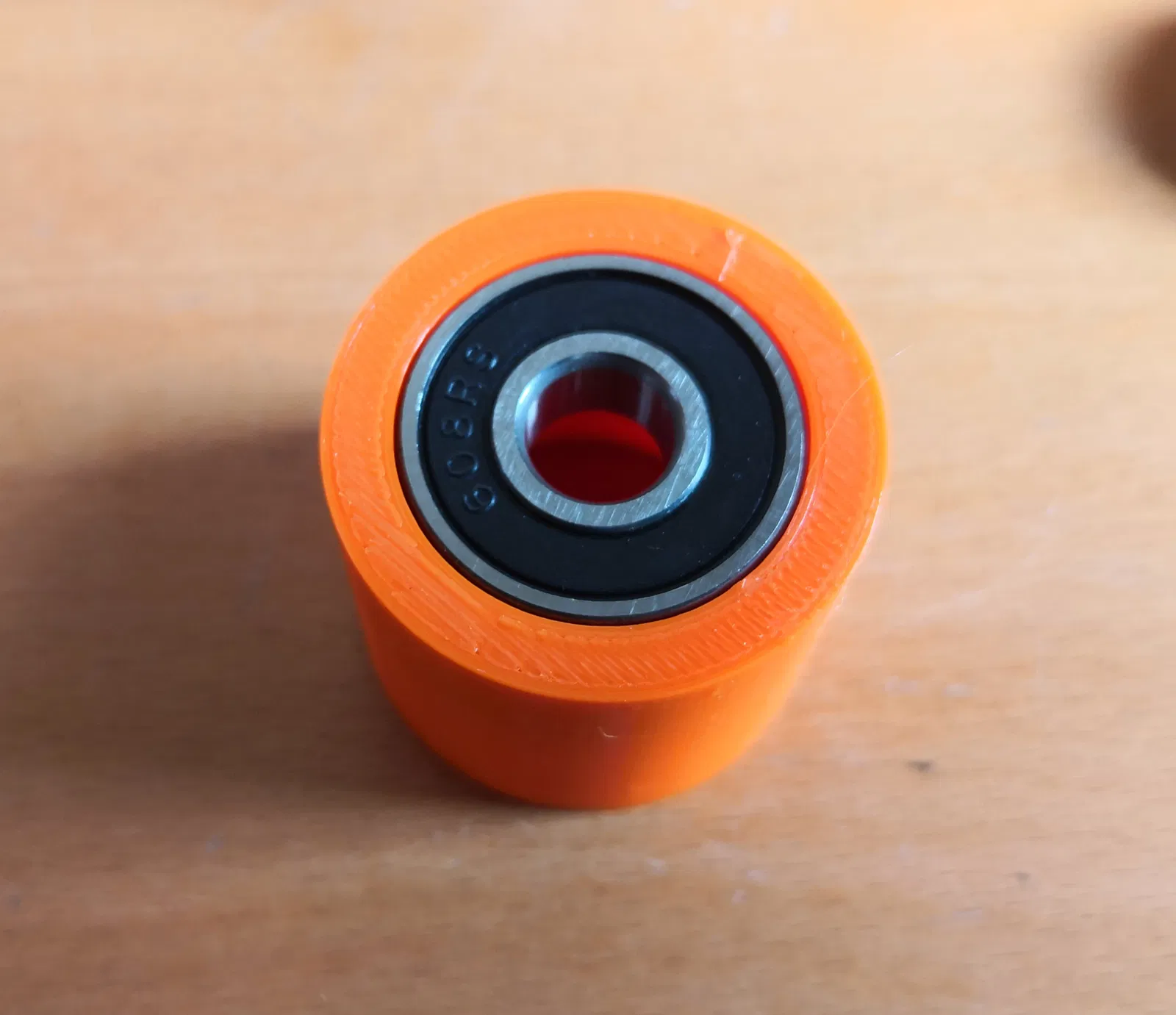

• Lắp các bộ phận vào con lăn - trước tiên là một vòng bi, sau đó từ phía bên kia lắp spacer_center và vòng bi còn lại

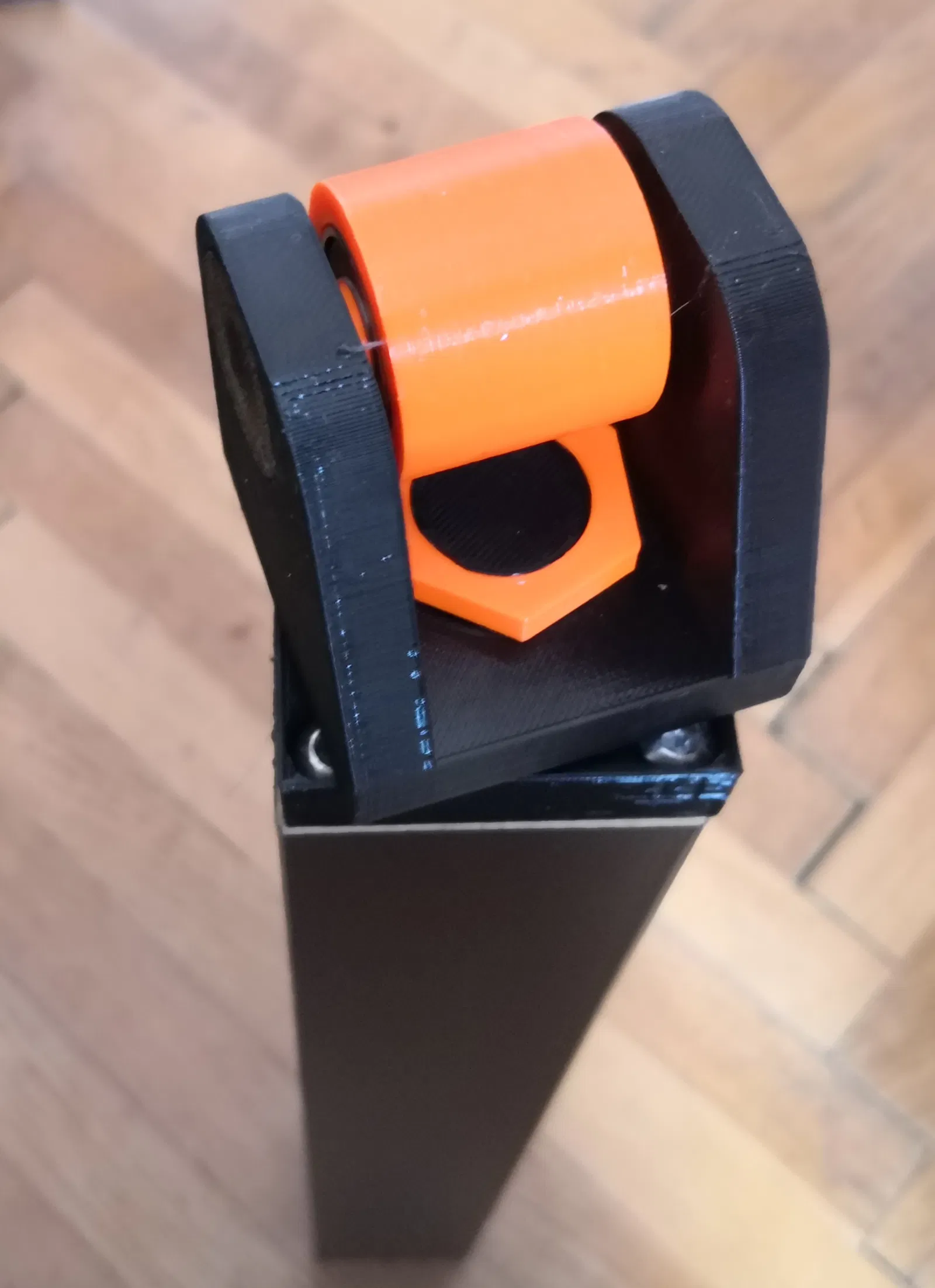

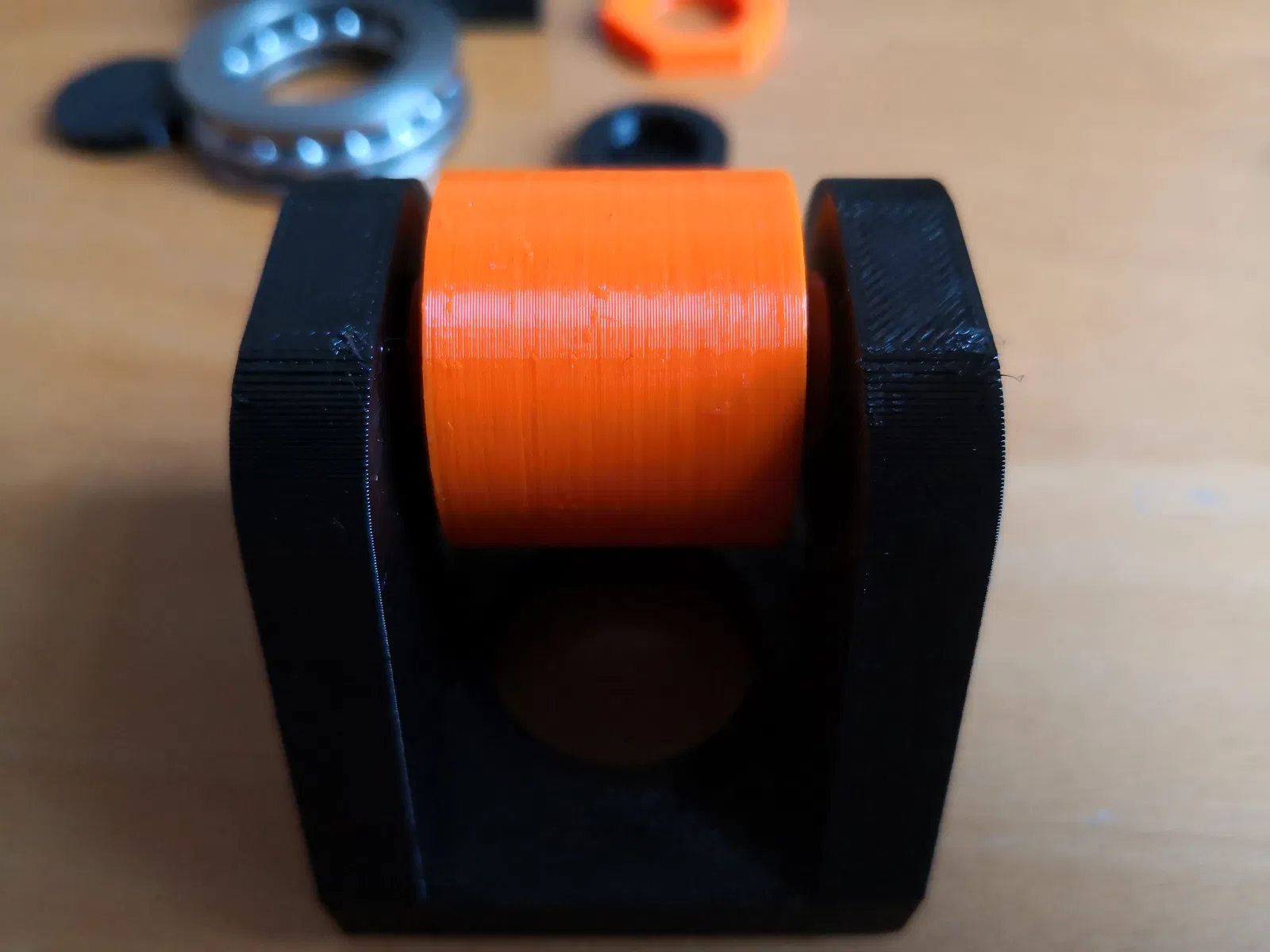

• Luồn thanh ren (cắt ngắn hơn 50 mm một chút) vào phần thân dưới, sau đó lần lượt đặt spacer, con lăn và spacer còn lại vào thanh ren (nhớ lưu ý đặt mặt có đường kính nhỏ hơn của spacer quay về phía con lăn)

• Cố định thanh ren ở cả hai bên bằng đai ốc (nut) và đậy nắp che lên trên

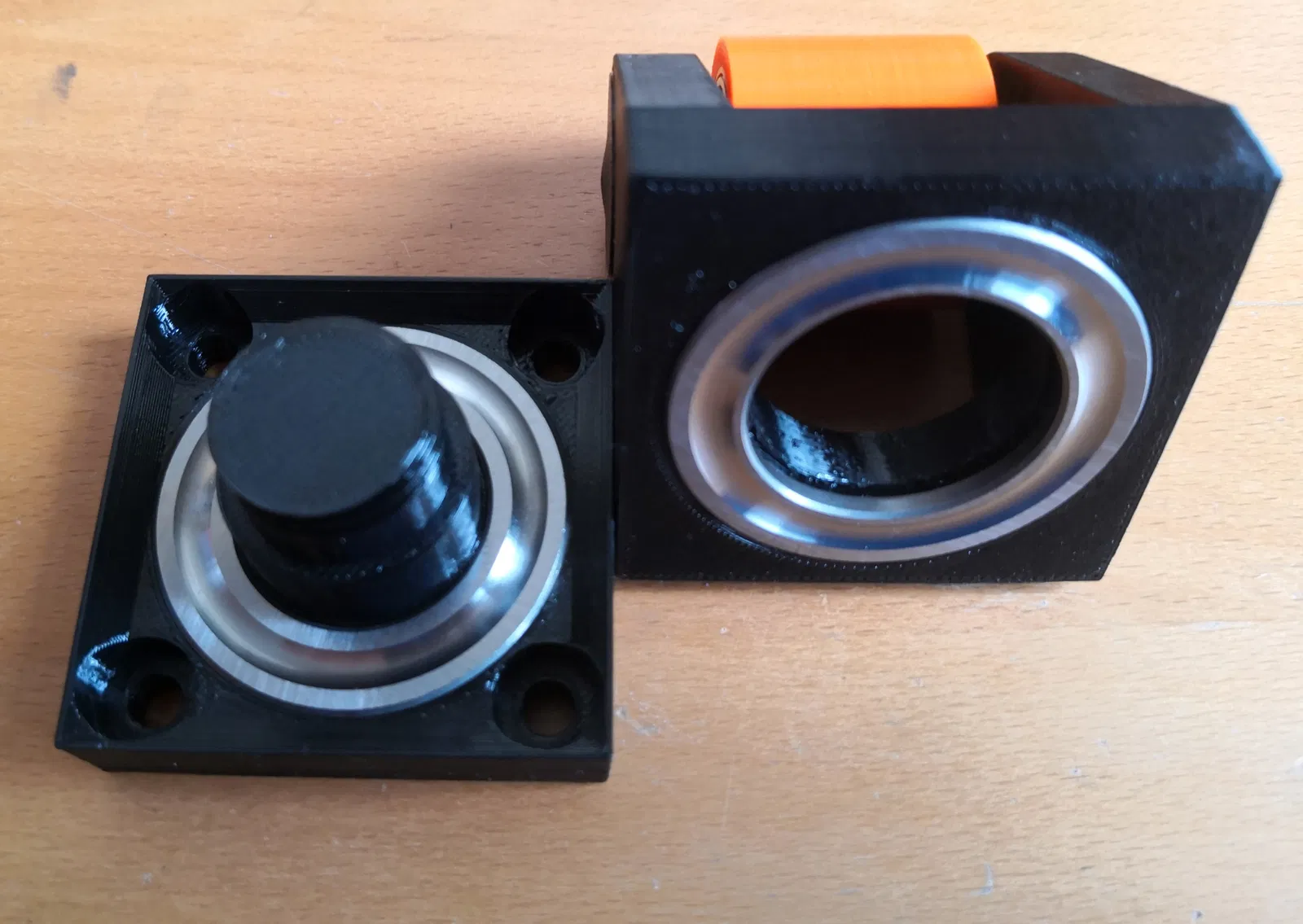

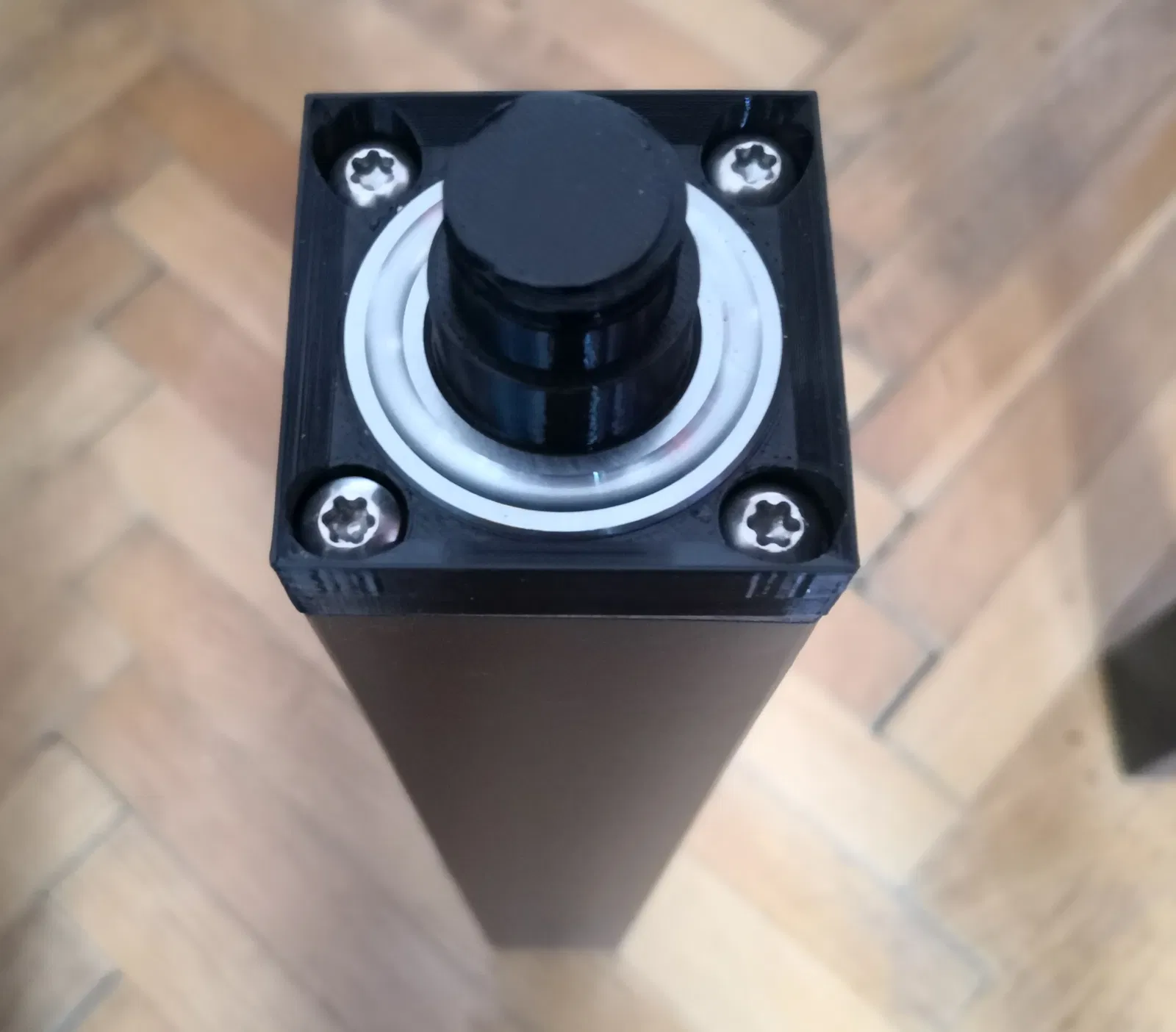

• Đặt các bộ phận của vòng bi dọc (axial ball bearings) vào body_above và body_below (cần chú ý đặt vòng có đường kính trong nhỏ hơn vào body_above)

• Vít phần trên vào vị trí bạn muốn (lỗ vít thiết kế cho ốc Pan Head 5 mm) - mình khuyên nên khoan mồi trước bằng mũi 3 mm và sử dụng khuôn khoan (drilling-template)

• Đặt phần dưới lên và cố định lại bằng đai ốc in 3D

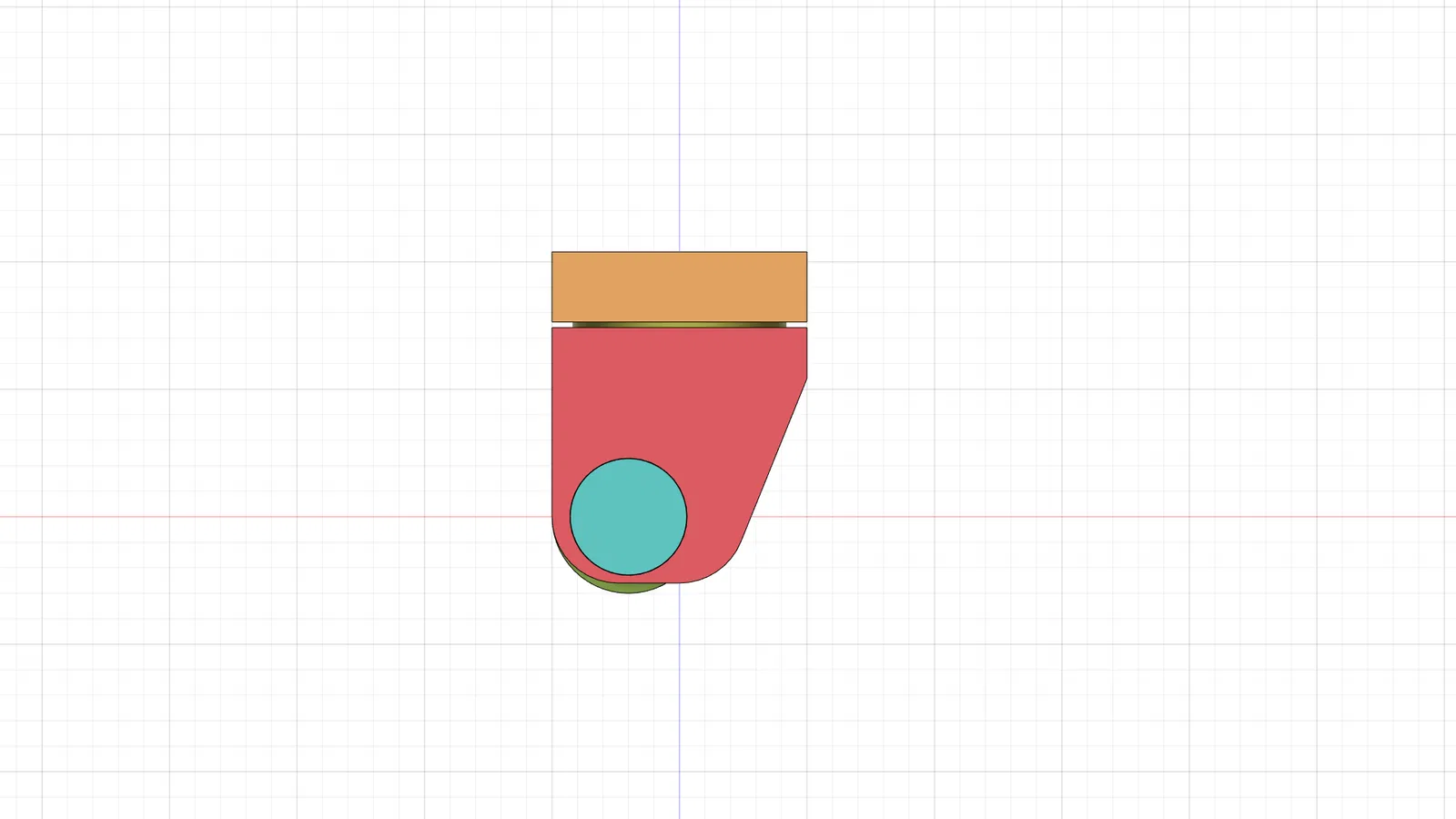

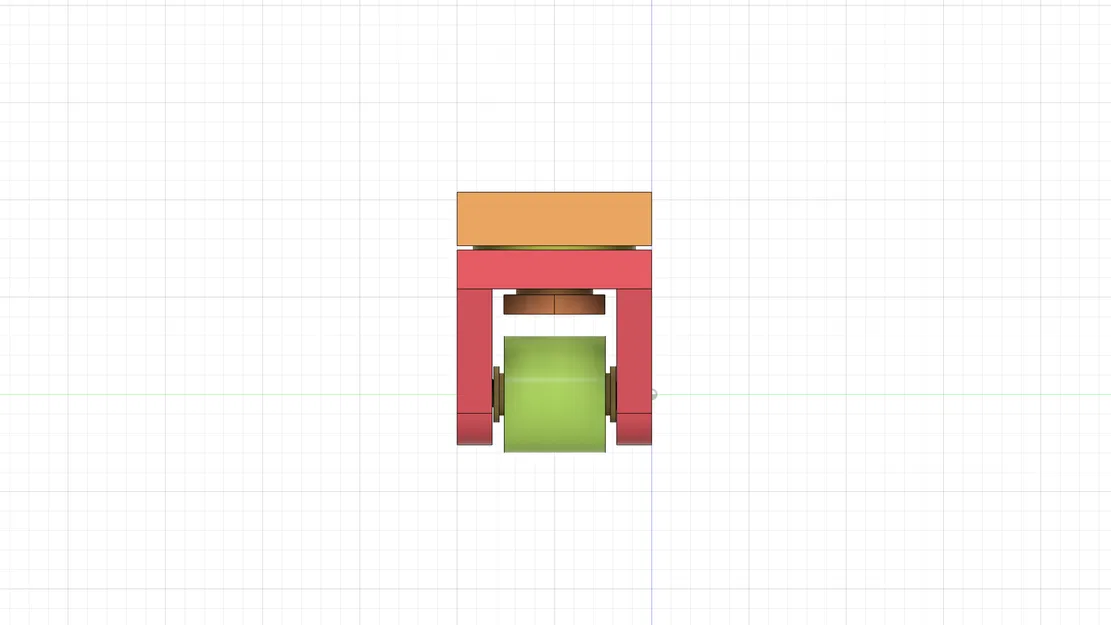

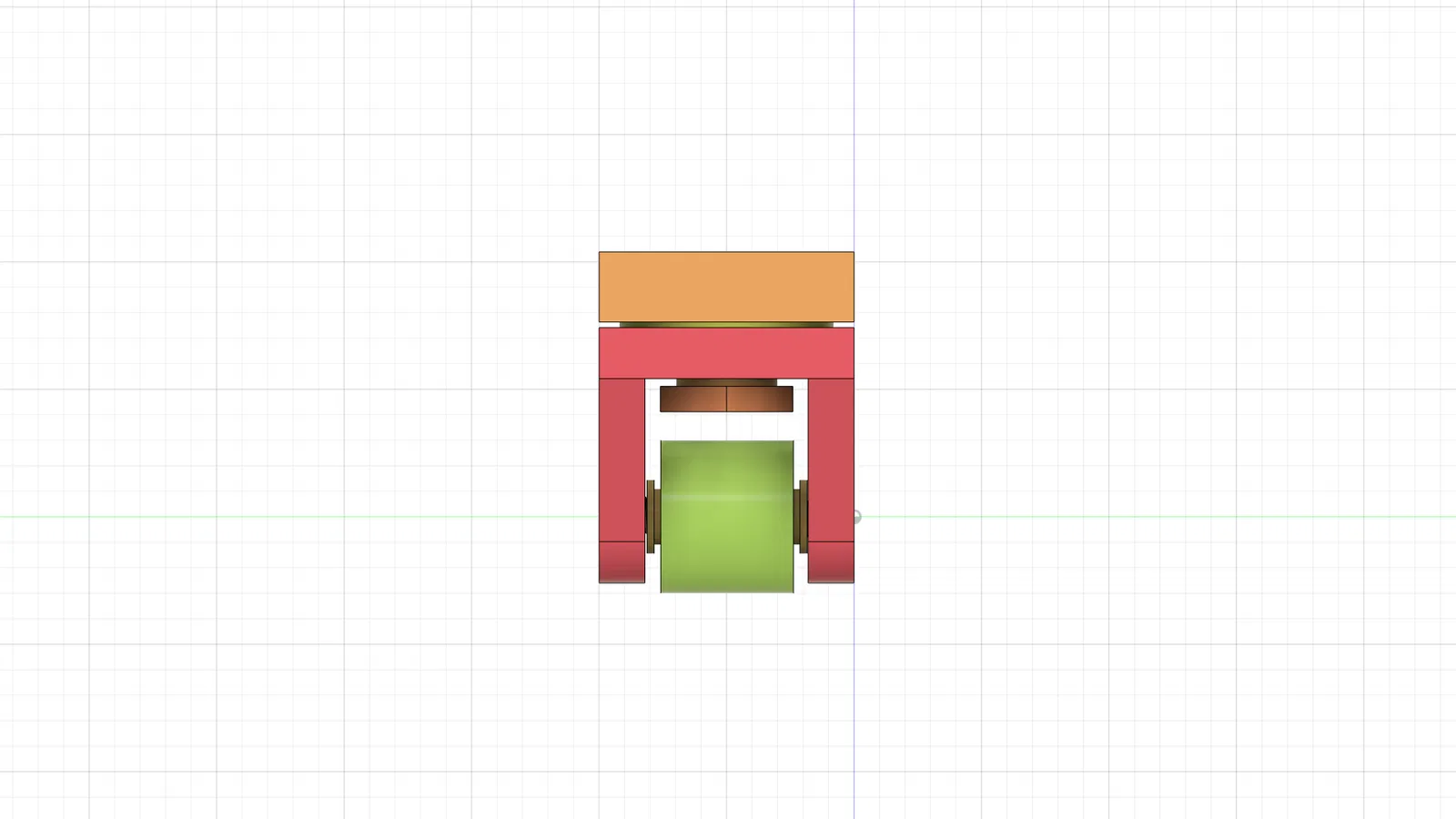

Kích thước

• Rộng - 50.00x50.00 mm
• Cao - 66.95 mm

Hướng dẫn in

Cài đặt in khuyến nghị

• Infill: 15 %
• Layer height: 0,20 mm
• Supports: chỉ dùng cho “body_below” và “Roller” - từ bàn in

Thời gian in

• Tổng cộng: khoảng 5 giờ 43 phút

Lượng nhựa sử dụng

• Tổng cộng: khoảng 55 g

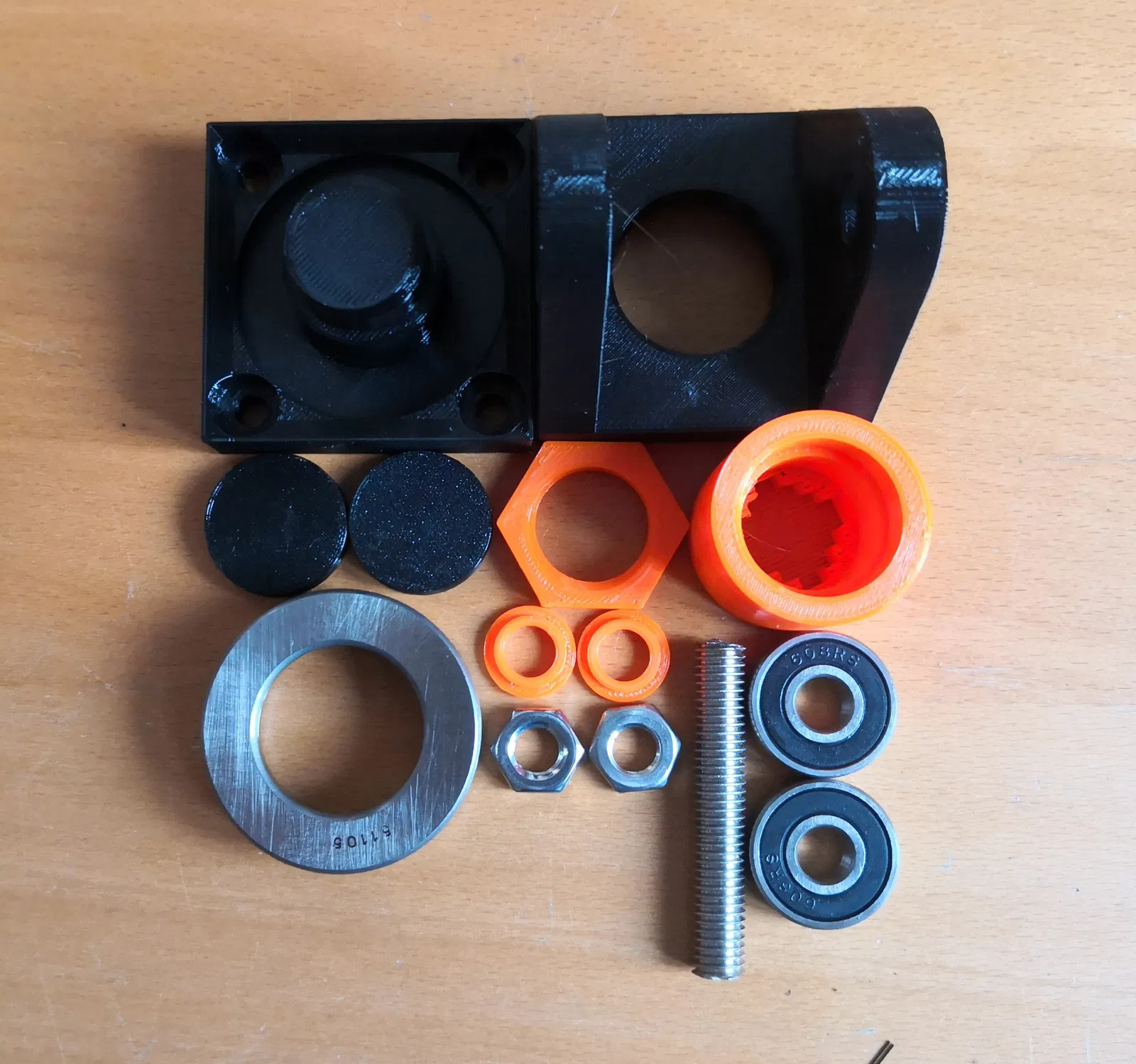

Phần cứng cần thiết

• 1 x vòng bi dọc 51105 25x42x11 mm
• 2 x vòng bi 608 (8x22x7 mm)
• Thanh ren M8 (cắt ngắn hơn 50 mm)
• 2 x đai ốc M8 - DIN 439
• Lắp ráp: 4 x ốc gỗ 5x30 mm loại Pan Head TX

Cập nhật

Nếu bạn có bất kỳ câu hỏi hoặc góp ý cải tiến nào, đừng ngần ngại liên hệ với mình nhé!
