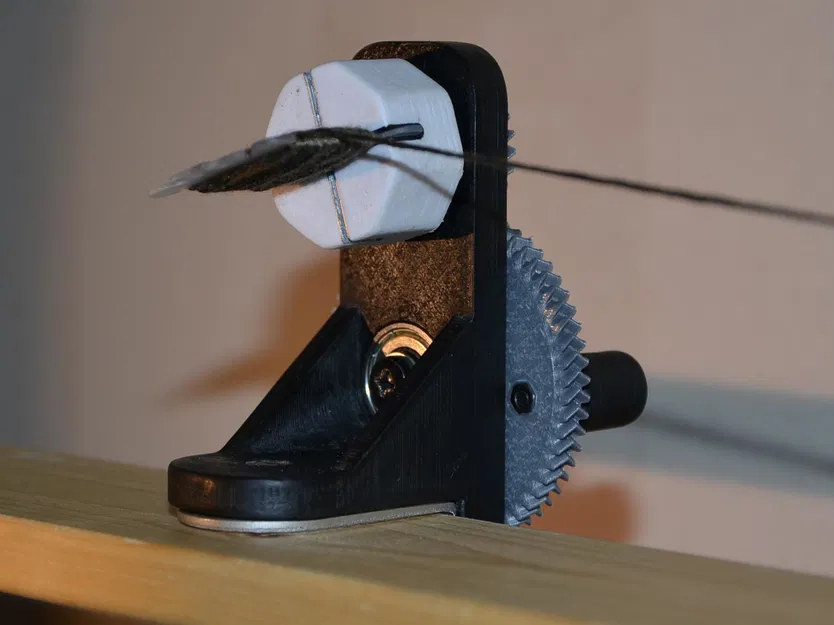

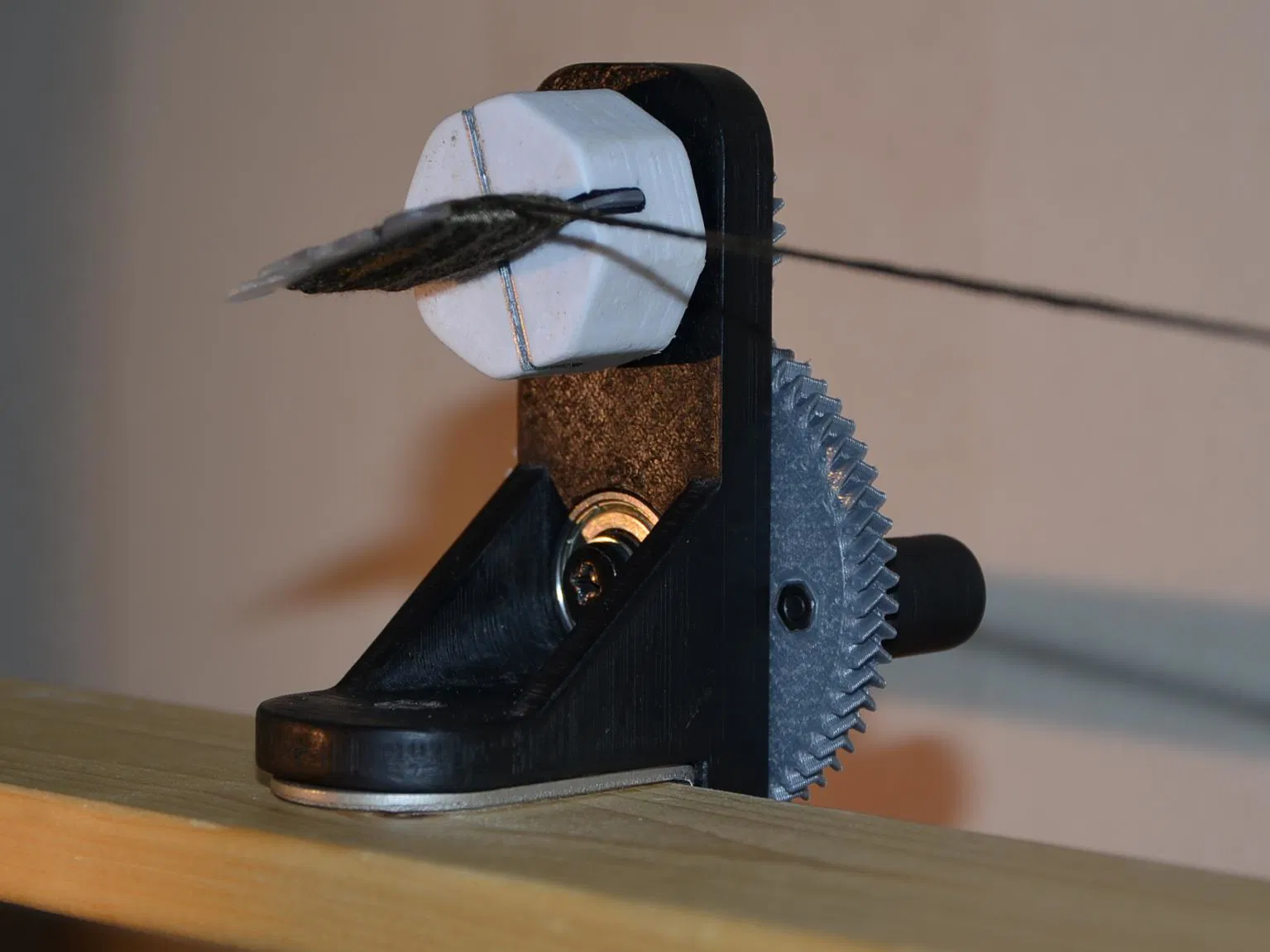

Dụng cụ quay cuộn chỉ thêu (Embroidery floss bobbin winder)

Tất cả các file đều được thiết kế để in ở chiều cao lớp 0.25 mm, không cần hỗ trợ (support) khi đặt đúng hướng.

Các linh kiện cần thiết:

• 2 vòng bi 608 (8×22×7mm)
• Ốc M5: 2 con 25mm, 2-4 đai ốc, có thể dùng thêm vòng đệm (washer)
• Ốc M3: 1 con 25mm, 2 đai ốc, có thể dùng thêm vòng đệm

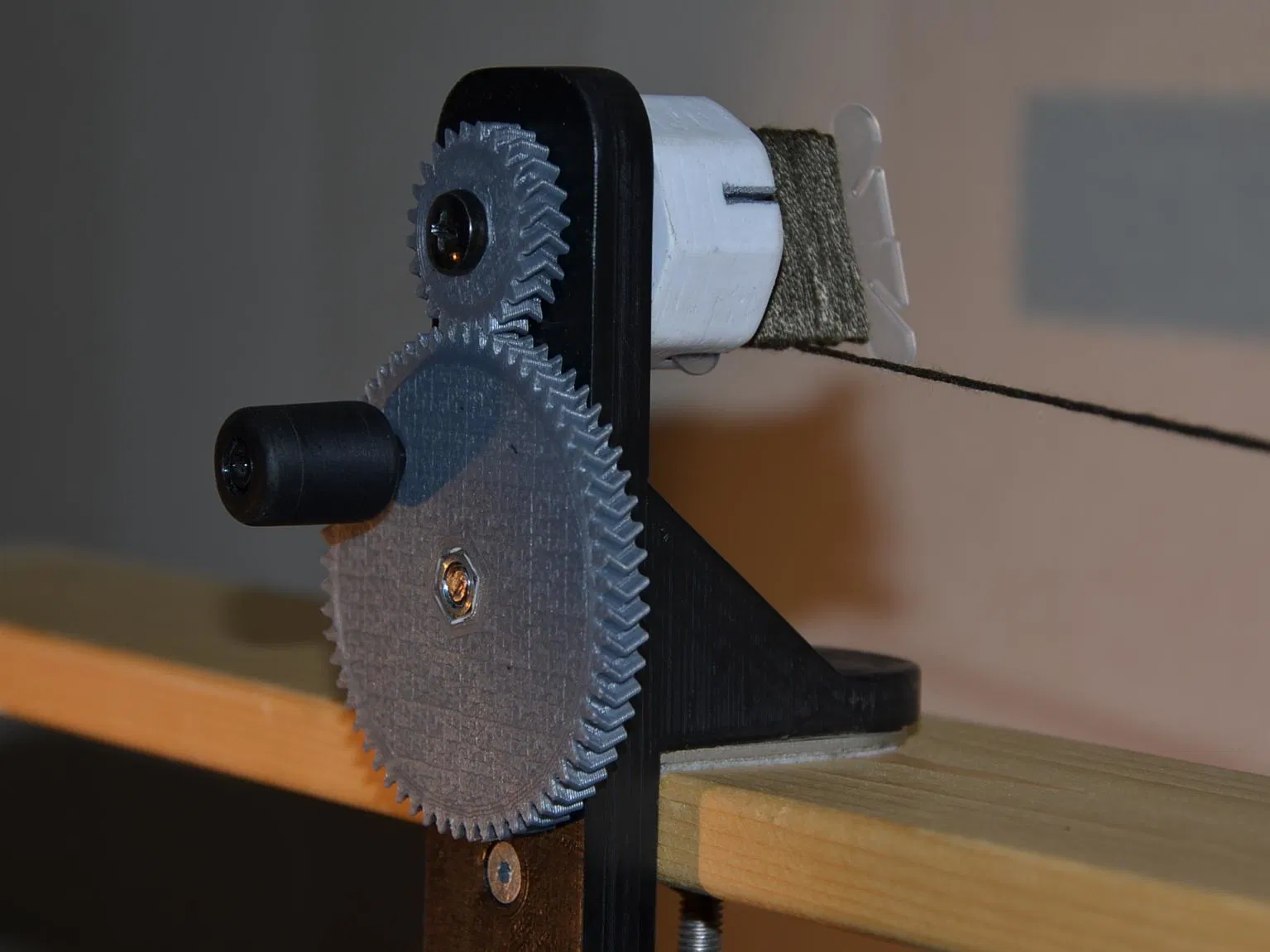

Có ba bộ bánh răng đi kèm, bao gồm 28:56, 24:60 và 21:63 với tỷ lệ truyền tương ứng là 1:2, 1:2.5 và 1:3 (Tất cả các bộ đều có cùng khoảng cách trục). Mỗi cỡ bánh răng có hai biến thể: có hoặc không có rãnh lắp đai ốc M5. Để lắp đai ốc vào khớp, hãy dùng bật lửa hơ nóng đai ốc trước khi ấn mạnh vào bánh răng. Các phiên bản không có rãnh đai ốc có lỗ khoan hơi nhỏ hơn và cần được tạo ren (có thể dùng mũi taro M8 cho bánh răng lớn, sau đó gắn bằng ốc M8 dài 16 mm).

Phần bạc lót (bushings) cần được khoan lại bằng mũi 5 mm để lỗ bên trong được trơn tru. Tôi có cung cấp hai loại: loại trơn và loại có gờ chặn (shoulder washer), bạn có thể chọn loại nào cũng được.

Phần rãnh của trục giữ chỉ (bobbin holder) có thể cần được chà nhám nhẹ để lắp vừa khít. Độ dày tiêu chuẩn của thoi chỉ được ghi trên tên file. Tôi khuyên bạn nên dùng phiên bản có 3 rãnh.

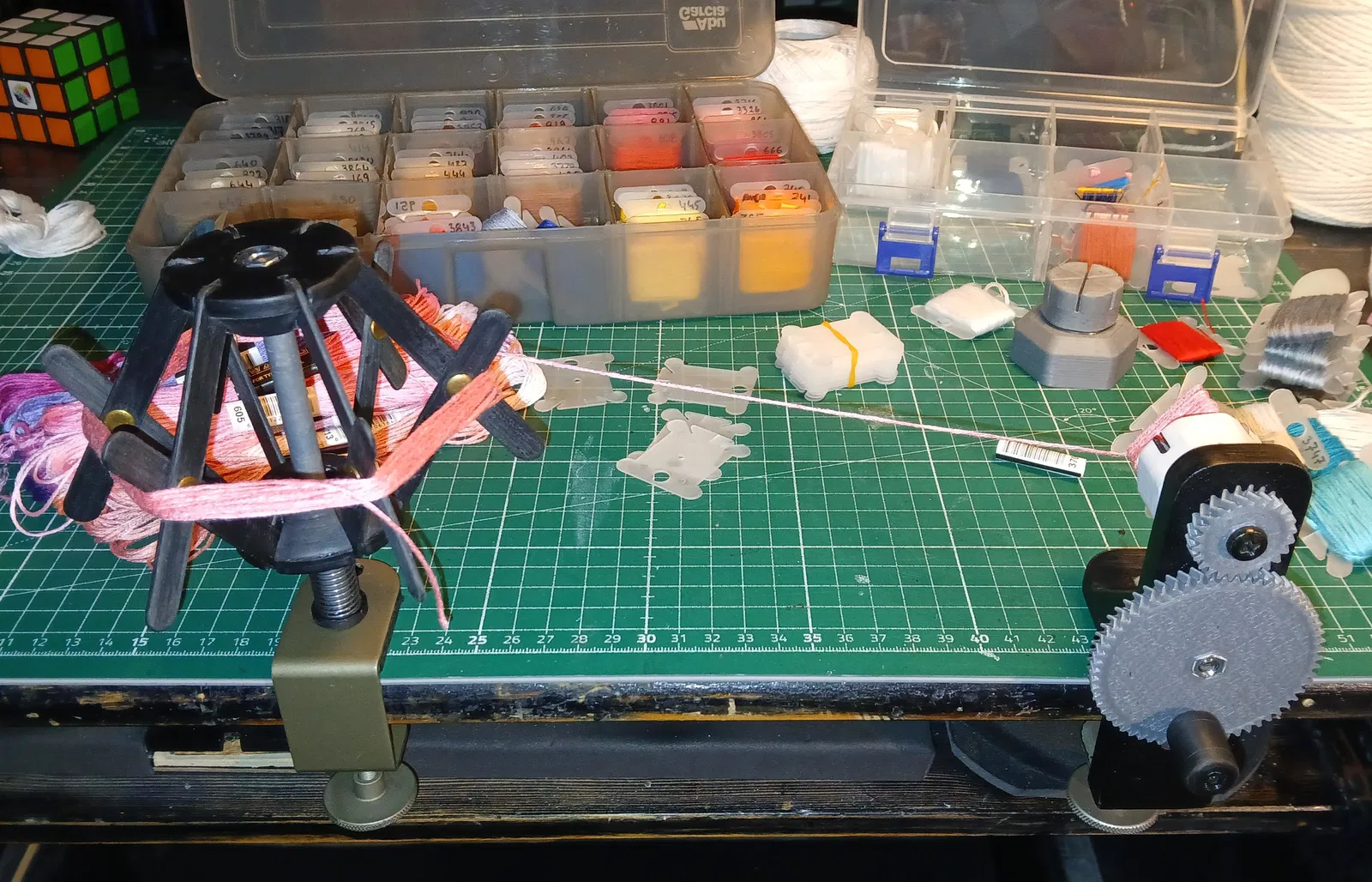

Tôi đã thiết kế hai phiên bản đế máy cuộn hữu ích: một loại có thể gắn vào hầu hết các bề mặt bằng vít đầu bằng (countersunk), và một loại tích hợp sẵn kẹp. Phiên bản có kẹp cần thêm hai đai ốc M5 và một con ốc lục giác M5 dài 45 mm để kẹp vừa mặt bàn dày từ 8-30 mm. (Bạn có thể dùng bất kỳ đế nào khác miễn là có hai lỗ 22 mm cách nhau 42 mm).
