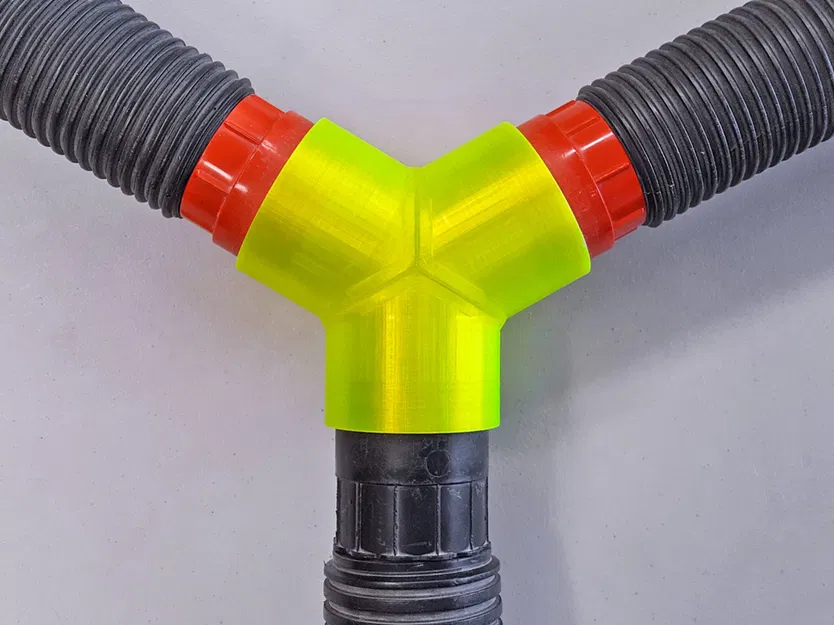

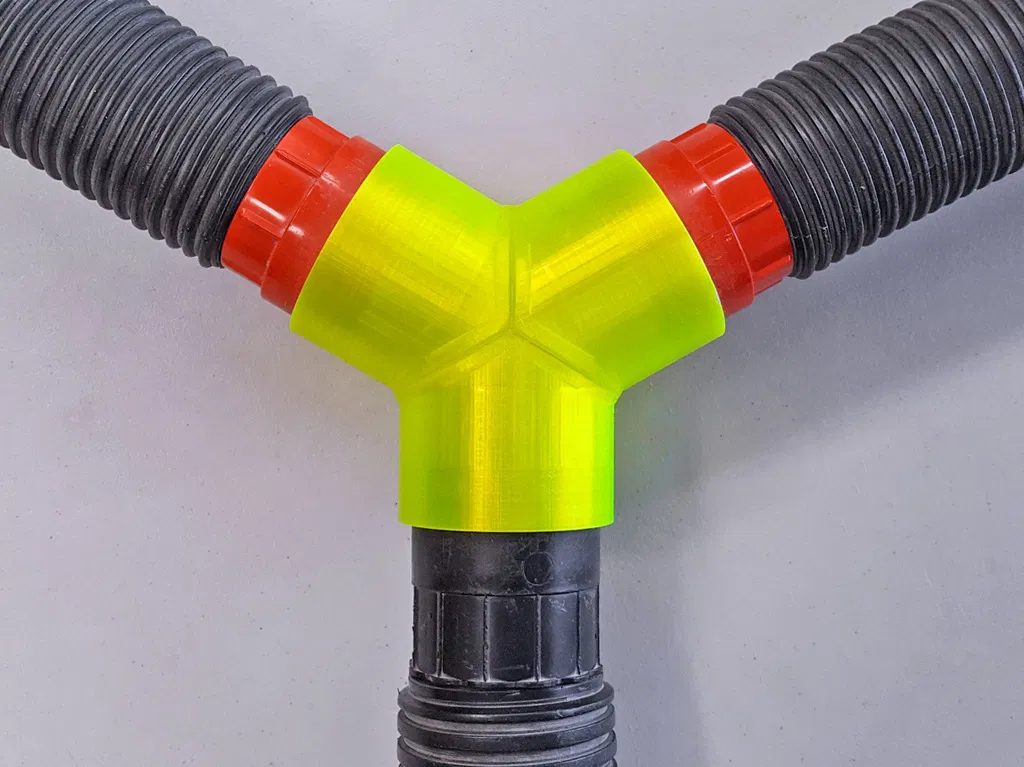

Đầu nối chia 3 ống hút bụi 2.5 inch (Dành cho Ridgid và các dòng máy tương đương)

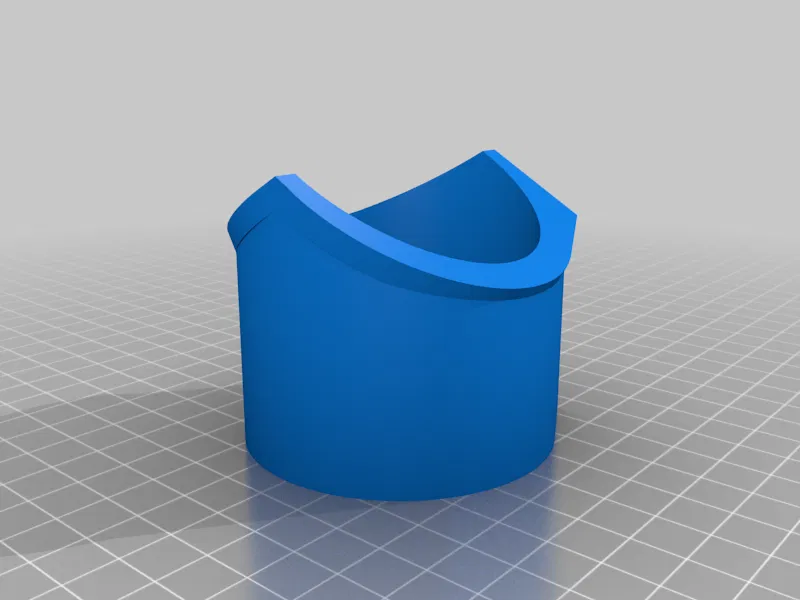

Thiết kế đơn giản này có đầu cái (female) dùng để gắn với đầu đực (male) tiêu chuẩn của ống hút bụi. Mình thiết kế mẫu này để anh em không cần phải in support, đồng thời hướng in được tối ưu để tăng độ bền cho sản phẩm. Phần đế cũng được thiết kế phẳng để tạo mặt tiếp xúc, giúp việc dán keo chắc chắn hơn.

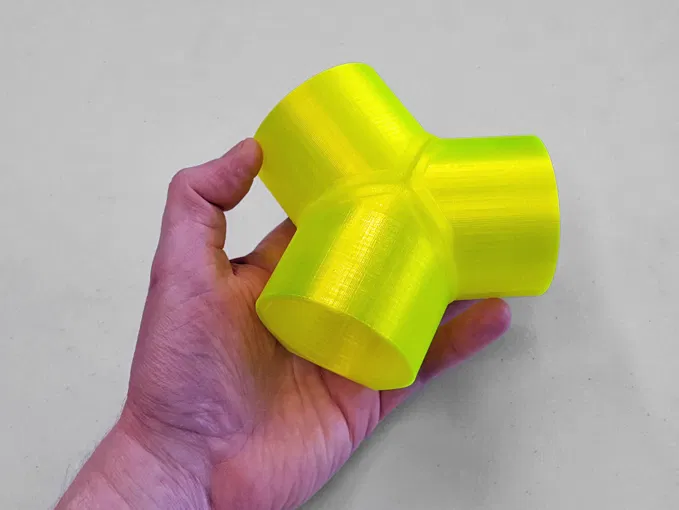

Anh em in 3 cái adapter giống hệt nhau, chà nhám nhẹ các chỗ gồ ghề hoặc nhựa thừa, đảm bảo bên trong lòng ống phẳng mịn để gắn ống hút bụi vào vừa khít. Sau đó, dán 3 mảnh lại với nhau -- mình dùng keo dán sắt loại gel (super glue gel), anh em nhớ canh cho thẳng các mảnh khi ép vào nhau.

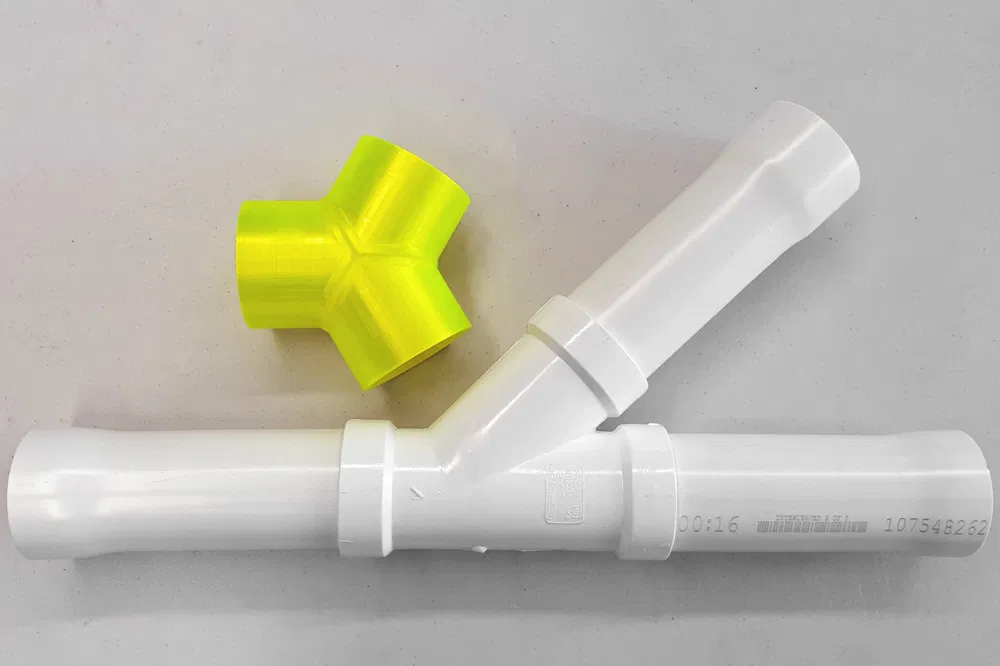

Nguồn gốc: Mình cần một cái đầu nối chia 3 (y-adapter) cho ống hút bụi máy Ridgid 2.5 inch của mình để chia lực hút ra hai nhánh, giúp hút mùn cưa từ hai vị trí trên máy cưa. Các loại adapter trên thị trường thường không có kích thước chuẩn. Nhiều người hay làm bằng cách hơ nóng ống nhựa PVC 2 inch rồi nong ra, nhưng cách này dễ làm biến dạng đầu ống hút bụi của mình. Ngoài ra, dùng nhựa PVC trông rất cồng kềnh (xem ảnh).

Thông số in

Hãng máy: Creality Máy in: Ender 5 Rafts: Không Supports: Không Độ phân giải (Resolution): 0.2mm Infill: 35% Nhựa (Filament): 3D Solutech PETG

Ghi chú: Mình không rõ loại nhựa nào là tốt nhất, anh em có thể dùng PLA, PETG hay ABS đều được. Mình có in kèm thêm phần brim để giúp mẫu bám bàn in tốt hơn, dù có thể không nhất thiết phải dùng. Mỗi mảnh in tốn khoảng 50-60 gram nhựa và mất tầm 6-8 tiếng tùy vào thông số cài đặt của anh em.

Xử lý sau in

Mẹo xử lý sau in

Chà nhám: Mỗi mảnh cần được chà nhám nhẹ để làm phẳng các cạnh sắc, loại bỏ nhựa thừa, làm phẳng mặt đế và quan trọng nhất là làm mịn bên trong lòng ống để ống hút bụi trượt vào dễ dàng, tạo độ bám ma sát tốt.

Dán keo: Anh em nên thử lắp khô (dry fit) trước để canh chỉnh vị trí cho thẳng, việc này sẽ giúp quá trình dán keo thuận lợi hơn. Mình thấy các mảnh khớp với nhau khá tốt khi ép mạnh vào. Cẩn thận kẻo bị lệch. Mình dùng keo dán sắt (cyanoacrylate), nhưng anh em có thể dùng loại keo nào phù hợp với loại nhựa đã in. Mình dán 2 mảnh trước cho thẳng, sau đó mới dán mảnh thứ 3 vào. Keo gel giúp mình có một chút thời gian để canh chỉnh.

Gia cố: Mình nghĩ đầu nối sau khi dán rất chắc chắn, chỉ cần chú ý khi tháo ống thì giữ tay vào phần ống đang gắn để tránh nứt mối dán. Anh em cũng có thể quấn thêm băng keo vải (duct tape) quanh mỗi đầu ống để bảo vệ nếu lỡ tay làm rơi xuống sàn cứng. : )

Quá trình thiết kế

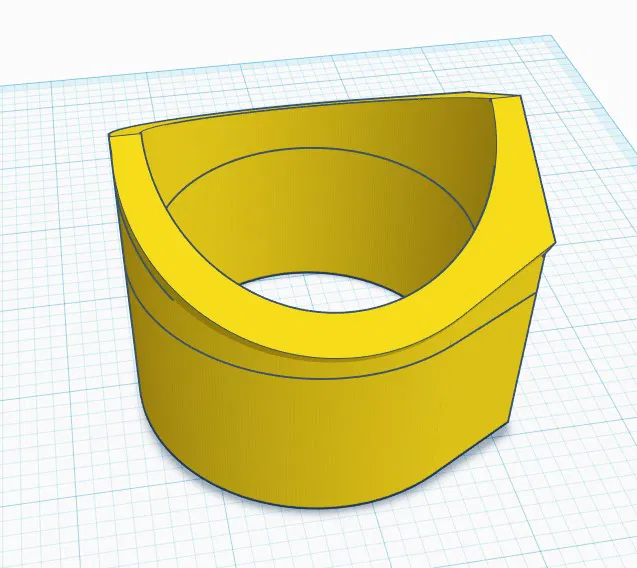

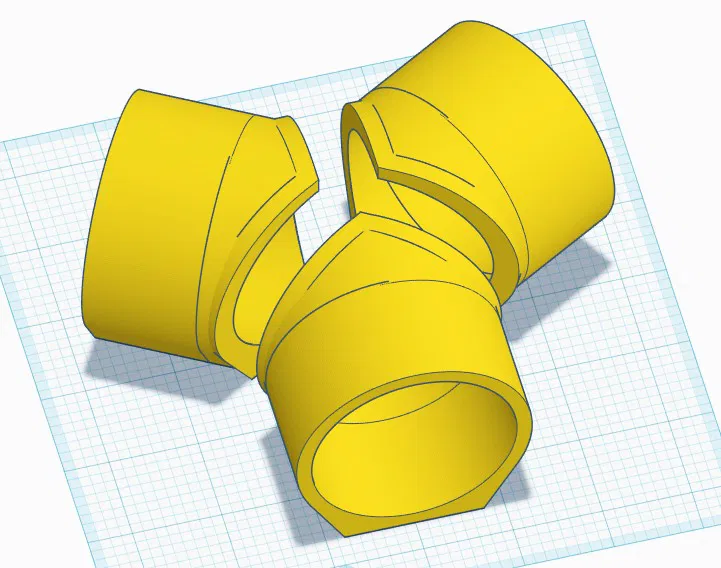

Mình dùng TinkerCad để thiết kế. Dù không phải phần mềm chuyên nghiệp nhưng nó đủ để mình làm ra những thứ mình cần.
