Nắp Nextruder cho Prusa Core One với cơ chế khóa từ tính

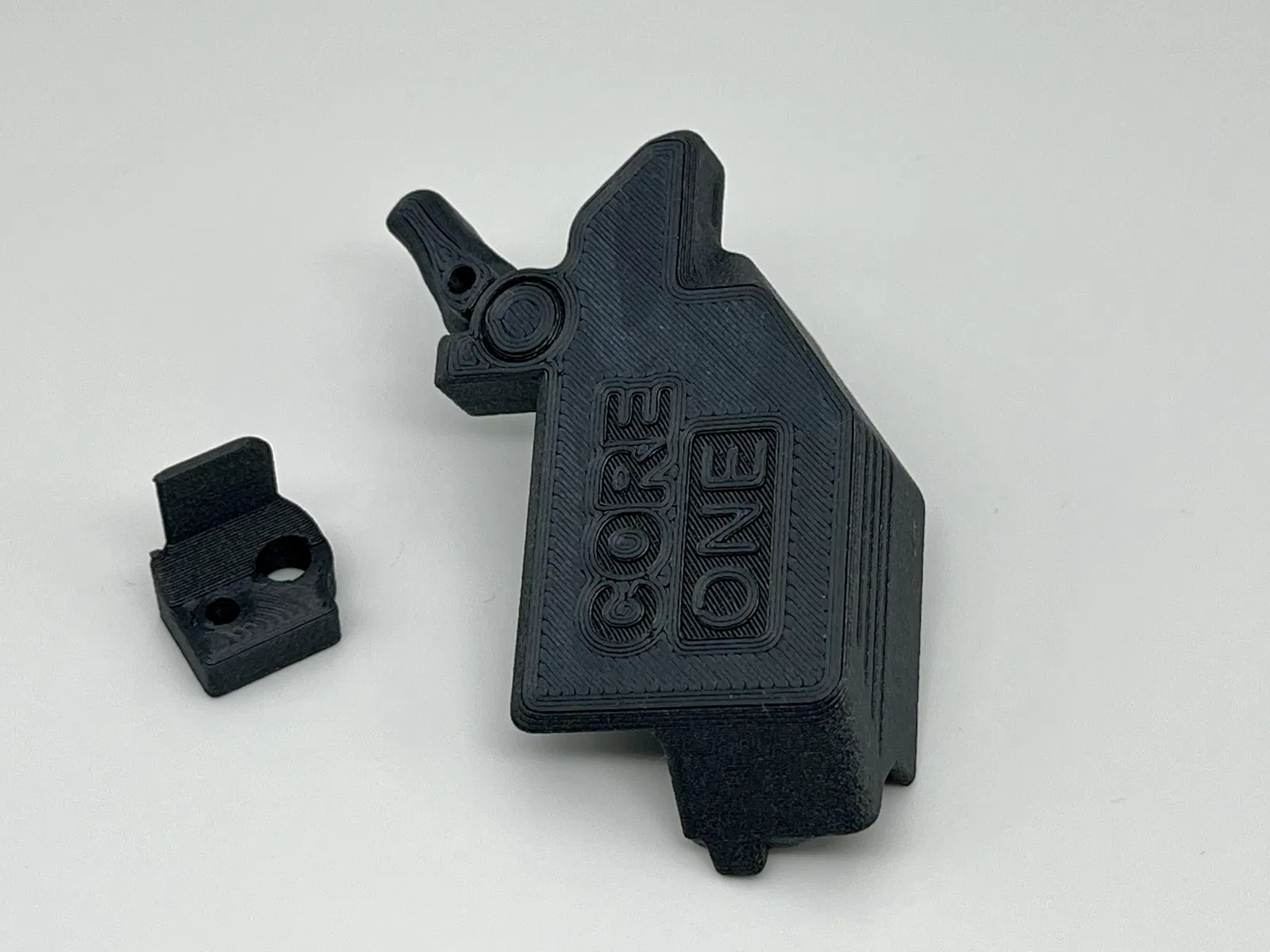

Không giống như MK4S, nắp bên trái trên Nextruder của Core One được gắn bằng ốc vít, gây khó khăn hơn khi thay thế cụm đầu in/heater thay vì chỉ thay mỗi nozzle. Bản thiết kế nắp cải tiến này gồm 2 mảnh: một phần đế được gắn cố định (bằng ốc) thay thế nắp cũ và một nắp mới gắn vào đế bằng nam châm. Trên nắp còn có một cần gạt giúp tách nam châm để bạn dễ dàng tháo nắp ra.

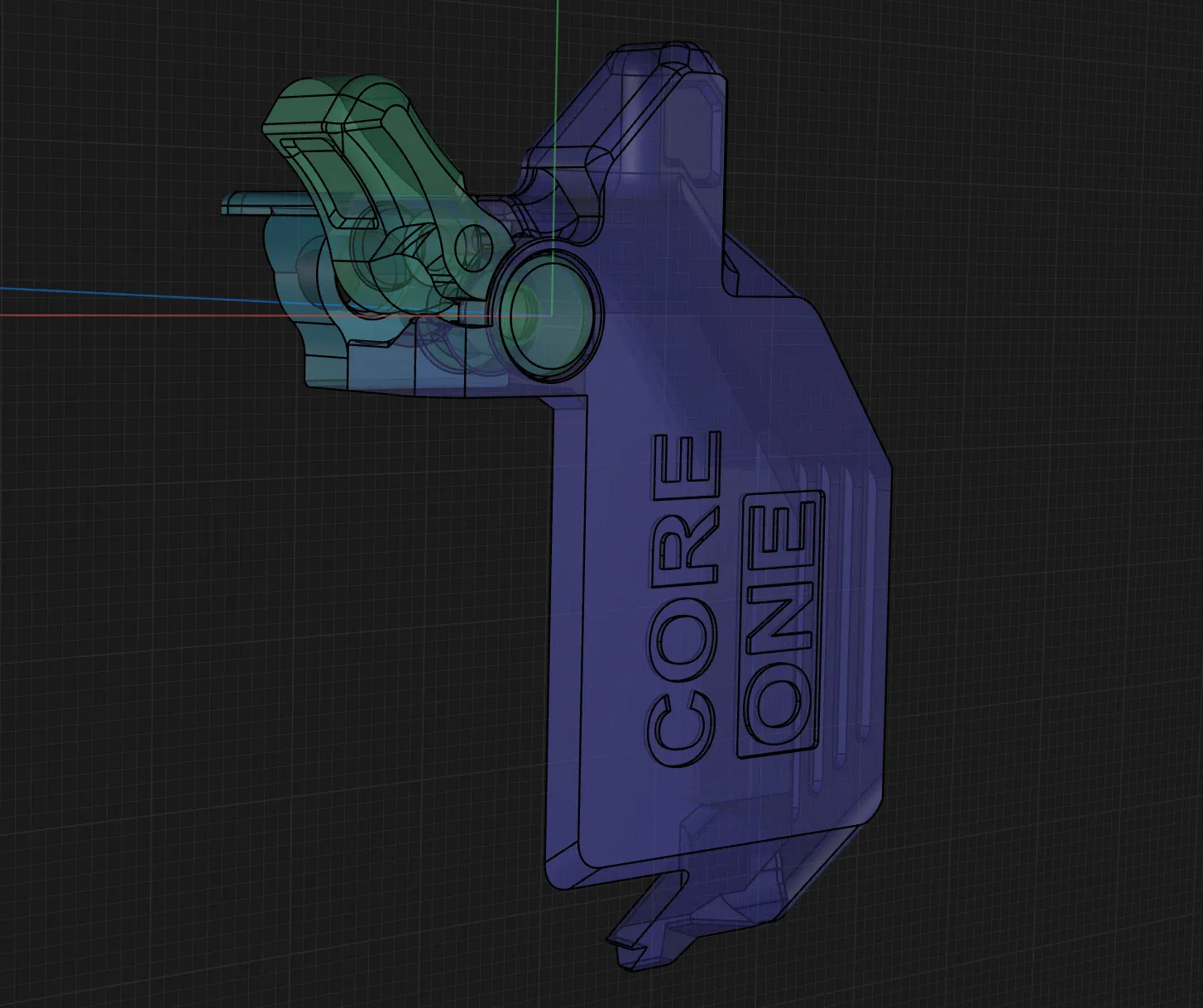

Vì mẫu gốc của Prusa chỉ có định dạng STL, mình đã tự thiết kế lại hoàn toàn. Các kích thước, vị trí và khoảng cách của chốt dưới, lỗ ốc và bề mặt lắp đặt đều được làm chính xác y hệt bản gốc; hình dáng bao quanh thì cực kỳ sát với thiết kế gốc.

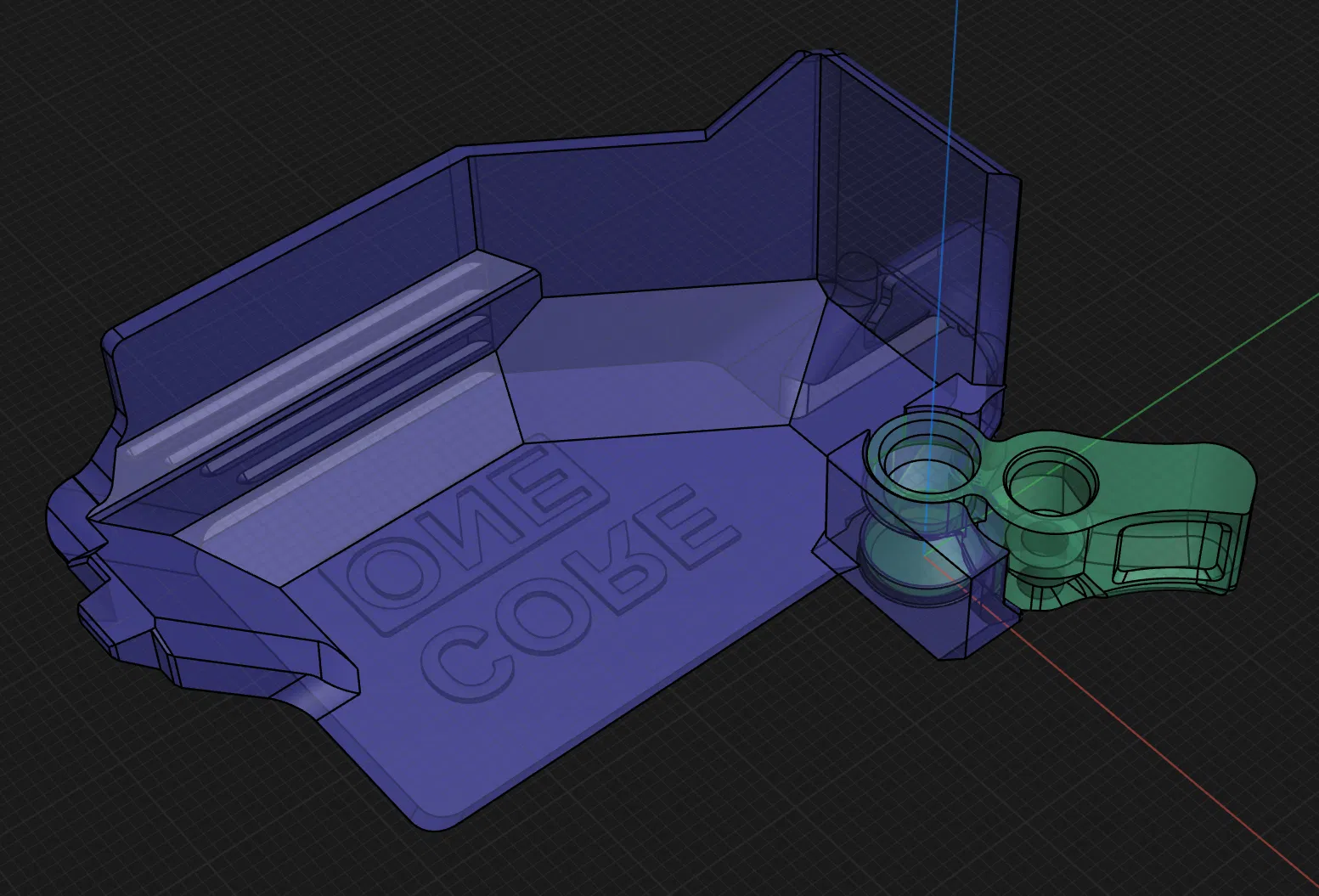

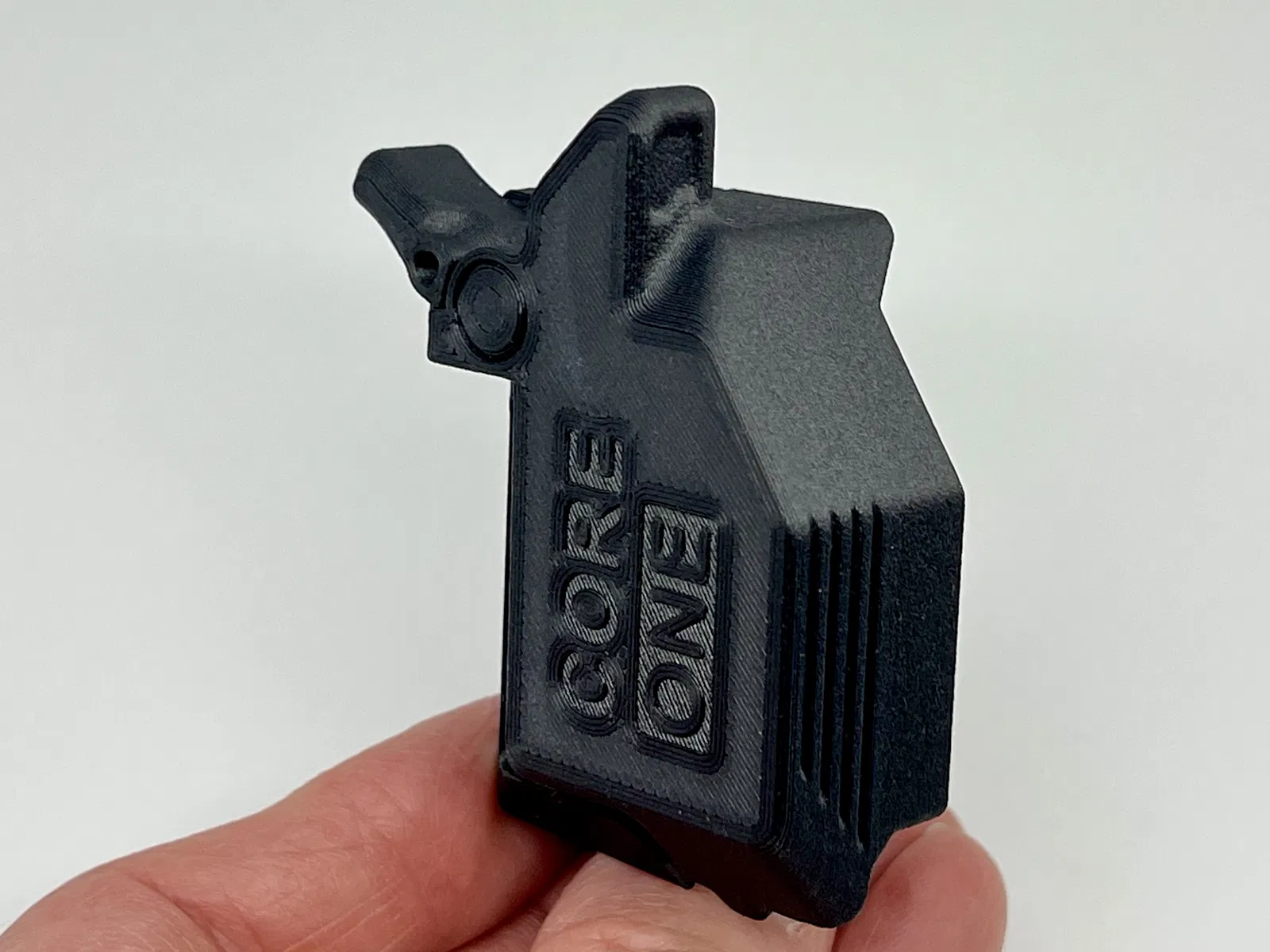

Độ dung sai được cố tình làm khít để nắp gắn chặt vào đế mà không bị lỏng lẻo. Điều này đòi hỏi tường mỏng và khe hở nhỏ ở khu vực trục cần gạt. Mẫu trong ảnh được in ở layer height 0.2mm, nhưng mình thấy không ổn định. Kết quả tốt nhất là dùng layer height 0.15mm với cài đặt structural. Mình cũng thấy rằng in với 3 perimeters (thay vì 2) giúp các chi tiết trục cần gạt sạch đẹp hơn nhiều.

Cập nhật 11-07-2025: Đã thêm phiên bản có khe hở rộng hơn quanh trục cần gạt để khắc phục tình trạng cần bị kẹt. Mình đã in thử bản gốc nhiều lần không sao, nhưng tùy vào loại nhựa và thiết lập máy, khe hở rộng hơn có thể cần thiết để cần gạt chuyển động trơn tru. Đã thêm lưu ý về in theo trình tự (sequential printing).

Tính năng:

• Không cần support
• Có cần gạt để nhả chốt nam châm
• Dùng chung chốt gắn dưới như nắp gốc
• Cạnh trên tự canh chỉnh vào đầu ốc gắn đế
• Có rãnh trên cần gạt giúp cầm nắm dễ dàng hơn
• Nam châm có thể tháo ra dễ dàng bằng lục giác 2.5mm

Linh kiện cần thiết:

• 2 x Nam châm tròn 5x5mm.
• 1 x Ốc M3x10mm (tận dụng từ nắp cũ)

Lưu ý khi in:

• Dùng nozzle 0.4mm, layer height 0.15mm, structural, infill 15%.
• Khuyên dùng 3 perimeters để chi tiết quanh trục cần gạt sắc nét hơn.
• Không cần support.
• Khuyên dùng nhựa PC-CF để đồng bộ với các phần còn lại của Nextruder.

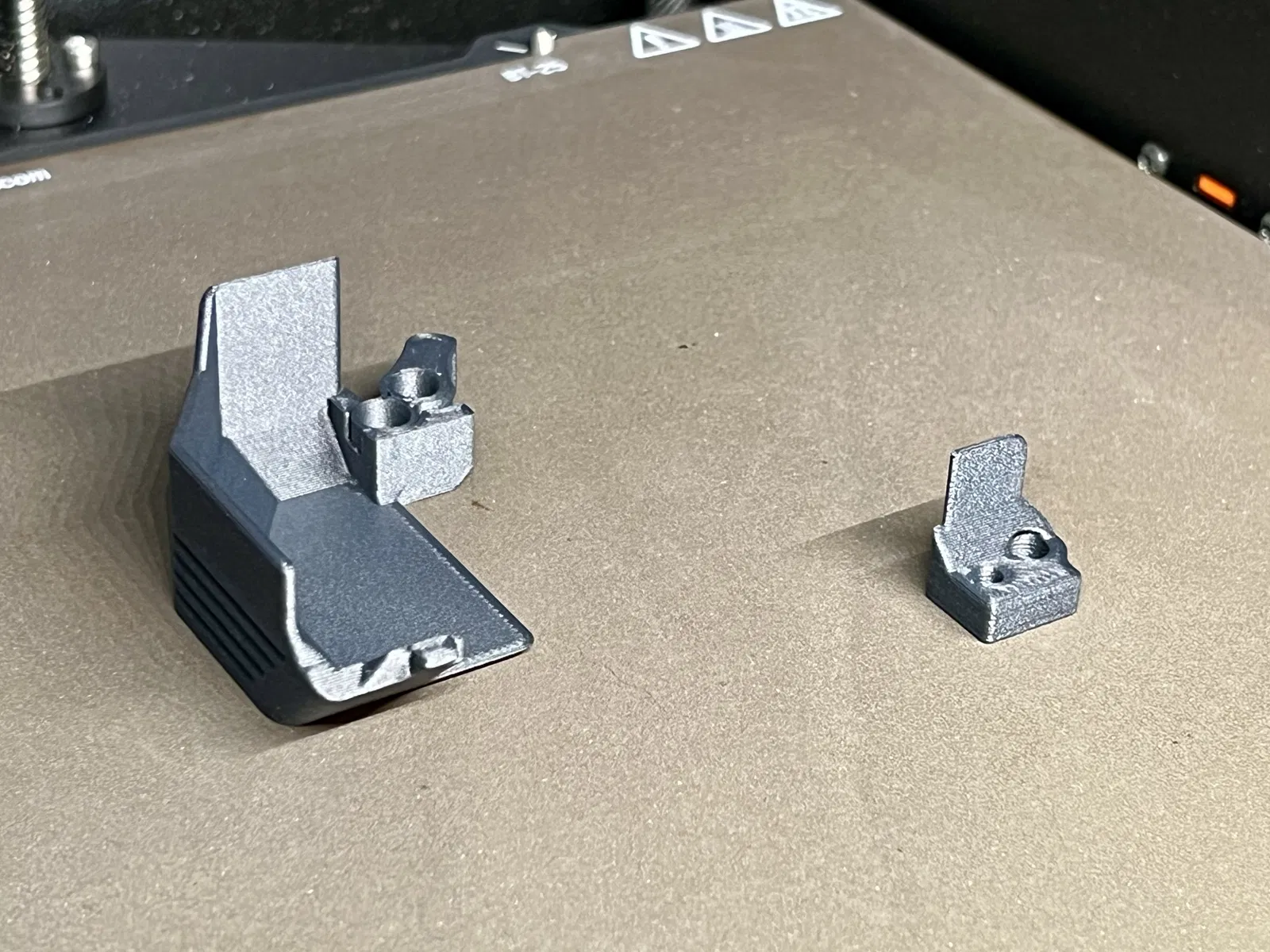

• Nếu in cả nắp và đế cùng lúc, nên bật tính năng in tuần tự (sequential printing) để giảm tình trạng kéo tơ gây kẹt cần gạt.
• Vui lòng KHÔNG dùng file .bgcode có sẵn (hãy tự slice cho máy của bạn).

Hướng dẫn lắp ráp (xem ảnh):

Bước 1: Lắp nam châm vào đế và cần gạt. Đảm bảo nam châm bằng phẳng và hút nhau. Nếu cần đảo chiều, dùng lục giác 2.5mm đẩy ra.

Bước 2: Tháo nắp cũ, giữ lại ốc M3x10mm.

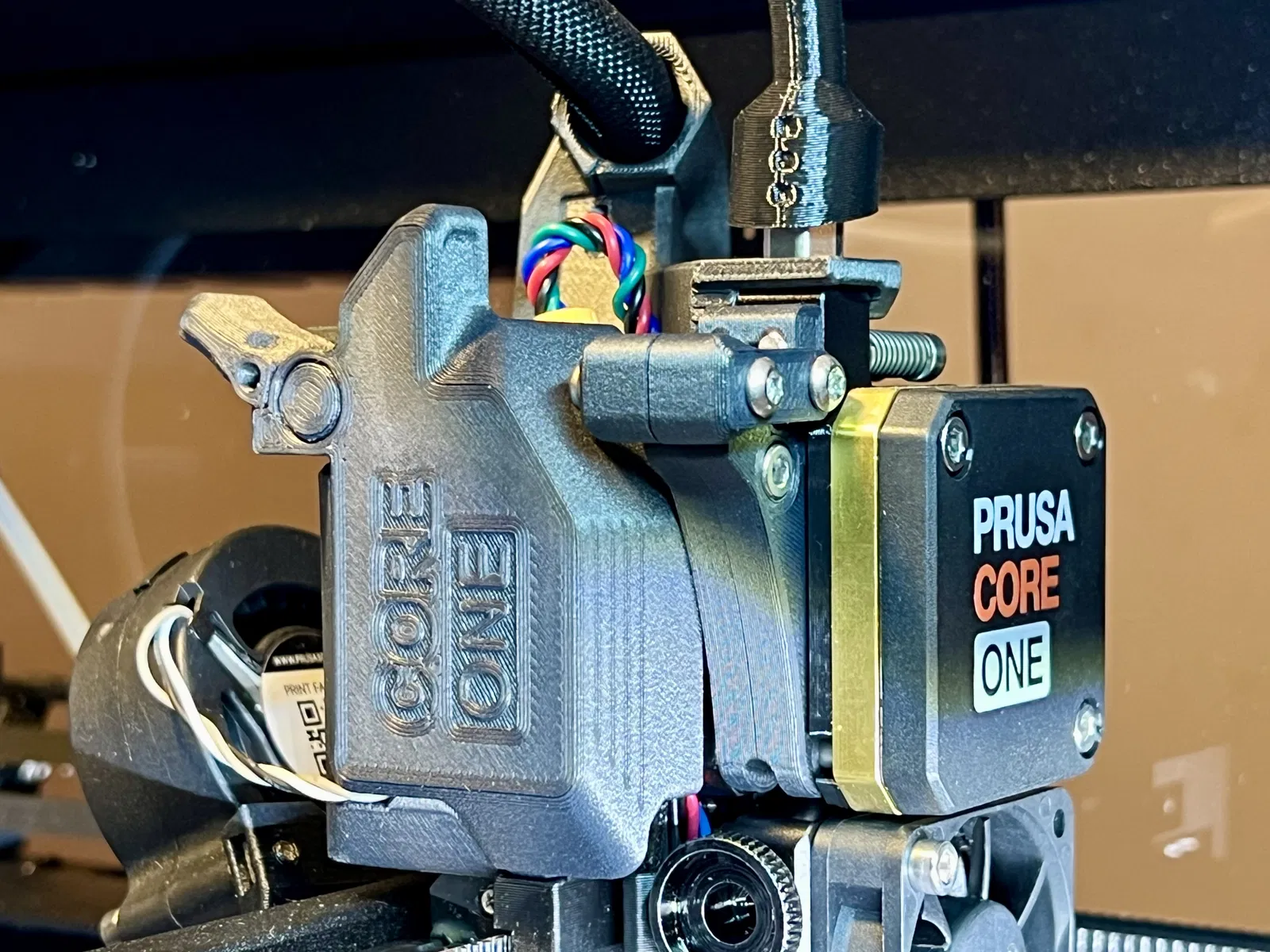

Bước 3: Gắn phần đế vào mặt sau cụm Nextruder bằng ốc M3x10mm.

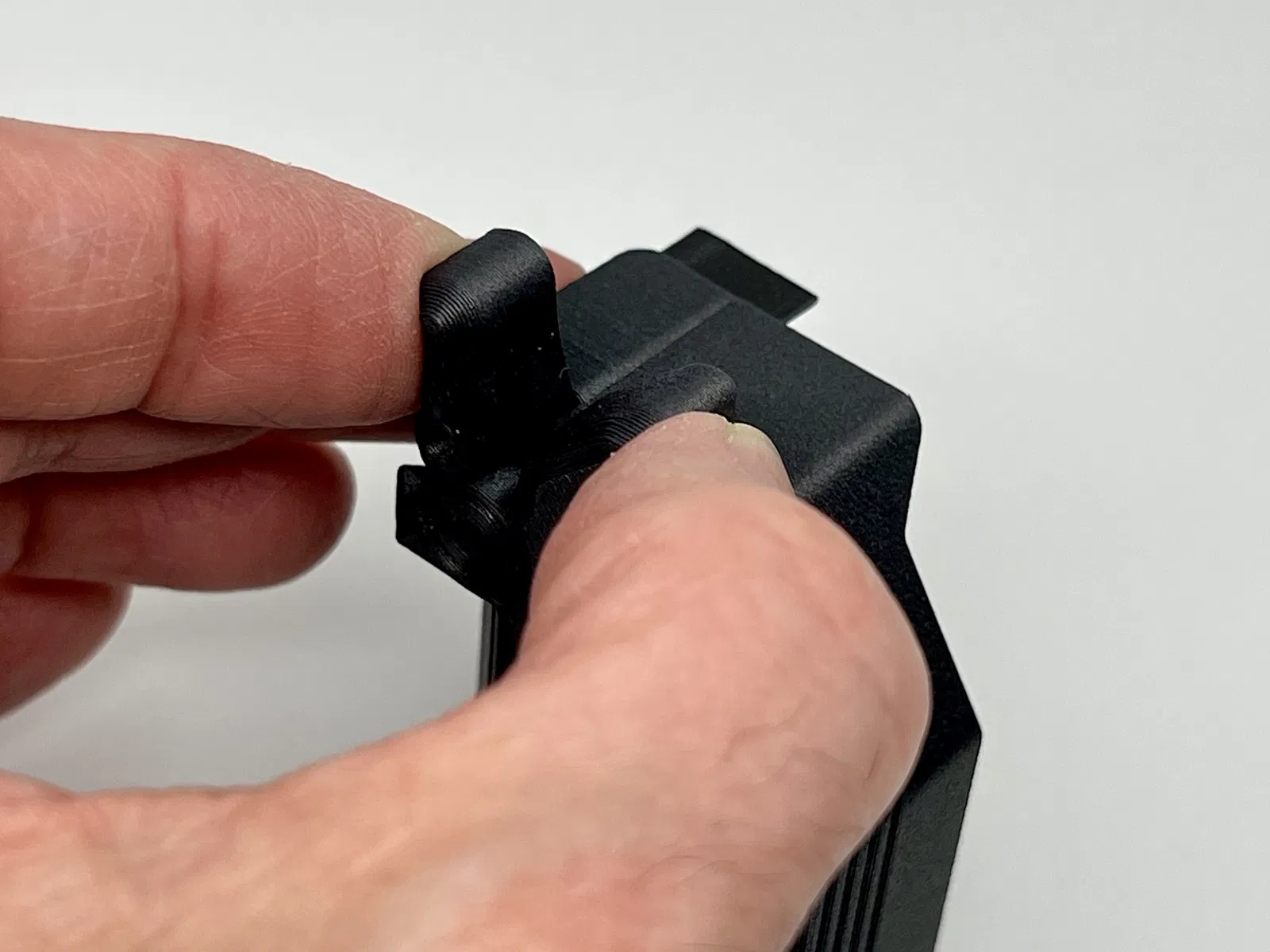

Bước 4: Cầm nắp mới bằng cần gạt, lắp chốt dưới vào cụm Nextruder.

Bước 5: Xoay nắp vào vị trí cho khớp với đế.

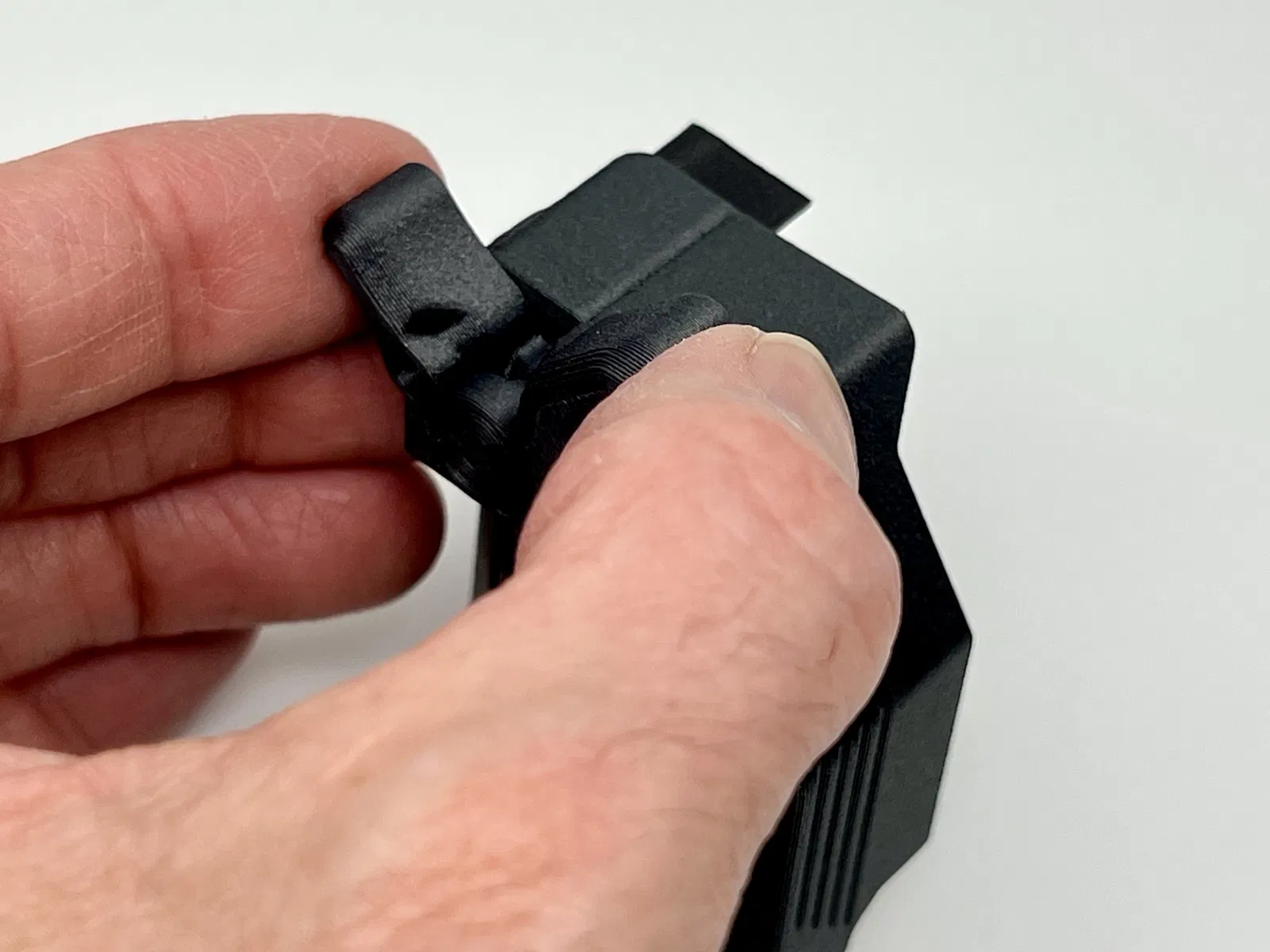

Bước 6: Đẩy cần gạt xuống để cố định nam châm.
