Bản tùy chỉnh cho nam châm 6x2mm - Khay đựng nozzle gắn nam châm cho Prusa Core One

Chào mọi người! Mình tìm thấy thiết kế khay đựng nozzle cho Core One của Stefan và rất muốn tự in một cái. Vấn đề duy nhất là mình chỉ có sẵn loại nam châm trụ! Thế là mình đã tùy chỉnh lại thiết kế cho phù hợp với loại nam châm này. Sau khi mình đăng bản in thử, Stefan đã nhắn là nên chia sẻ nó với cộng đồng, vì vậy đây là kết quả nè!

Các lỗ mới được thiết kế cho nam châm tròn/trụ kích thước 6x2mm. Thật ra chỉ cần hai nam châm là đủ để giữ chặt khay rồi, nhưng mình cẩn thận làm hẳn bốn lỗ cho chắc chắn.

LƯU Ý: Vì chúng ta thường mua nam châm giá rẻ, nên độ dung sai (tolerance) của chúng có thể không đồng đều. Mình khuyên mọi người nên in thử bản test dung sai trước xem nam châm có vừa khít hay không. Bản in thử có đường kính lỗ là 6.06mm. Dựa vào đó, bạn có thể quyết định in bản chính thức với lỗ 6.03mm, 6.06mm hay 6.09mm nhé. Hãy in đúng theo hướng đặt model (lỗ nghiêng 45°) và dùng đúng thông số cài đặt mà bạn dự định in cho bản hoàn chỉnh để đảm bảo độ chính xác.

Nếu bạn cần lỗ to hơn, nhỏ hơn hoặc hình dạng khác, mình có đính kèm file Fusion360 (.f3d) để bạn dễ dàng tùy chỉnh. Chỉ cần mở sketch, nhập đường kính bạn cần rồi xuất file là xong.

Đây không phải là file thiết kế gốc vì mình thấy làm trên F360 để giữ độ đối xứng sẽ dễ hơn là TinkerCAD. Theo kinh nghiệm của mình, lỗ 6mm vừa khít nhưng khá chật, còn 6.05mm thì dễ tháo nam châm ra hơn nếu bạn dùng nam châm khác để hút nó ra.

Mình in bằng nhựa Jessie PETG mới sấy khô, dùng máy MK4S, nozzle 0.4mm, layer height 0.2mm (profile Prusament).

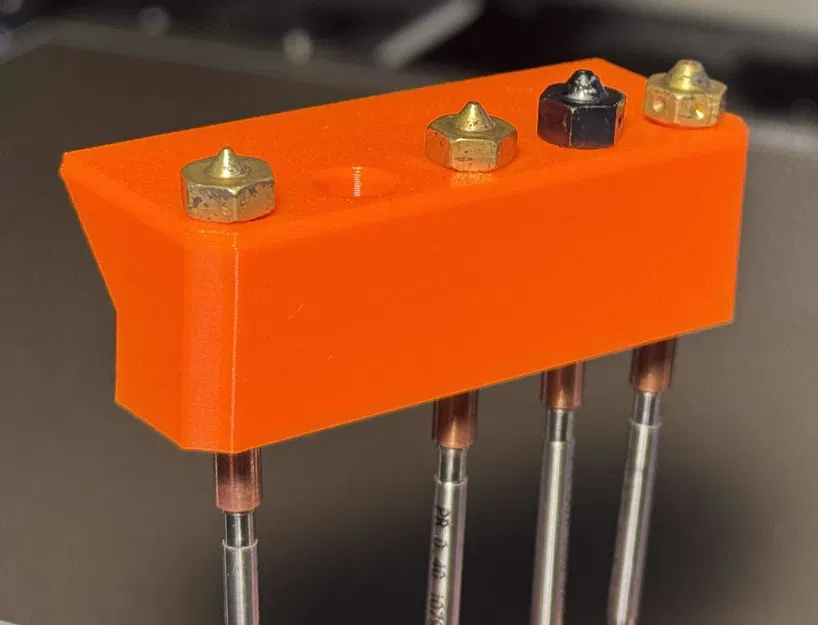

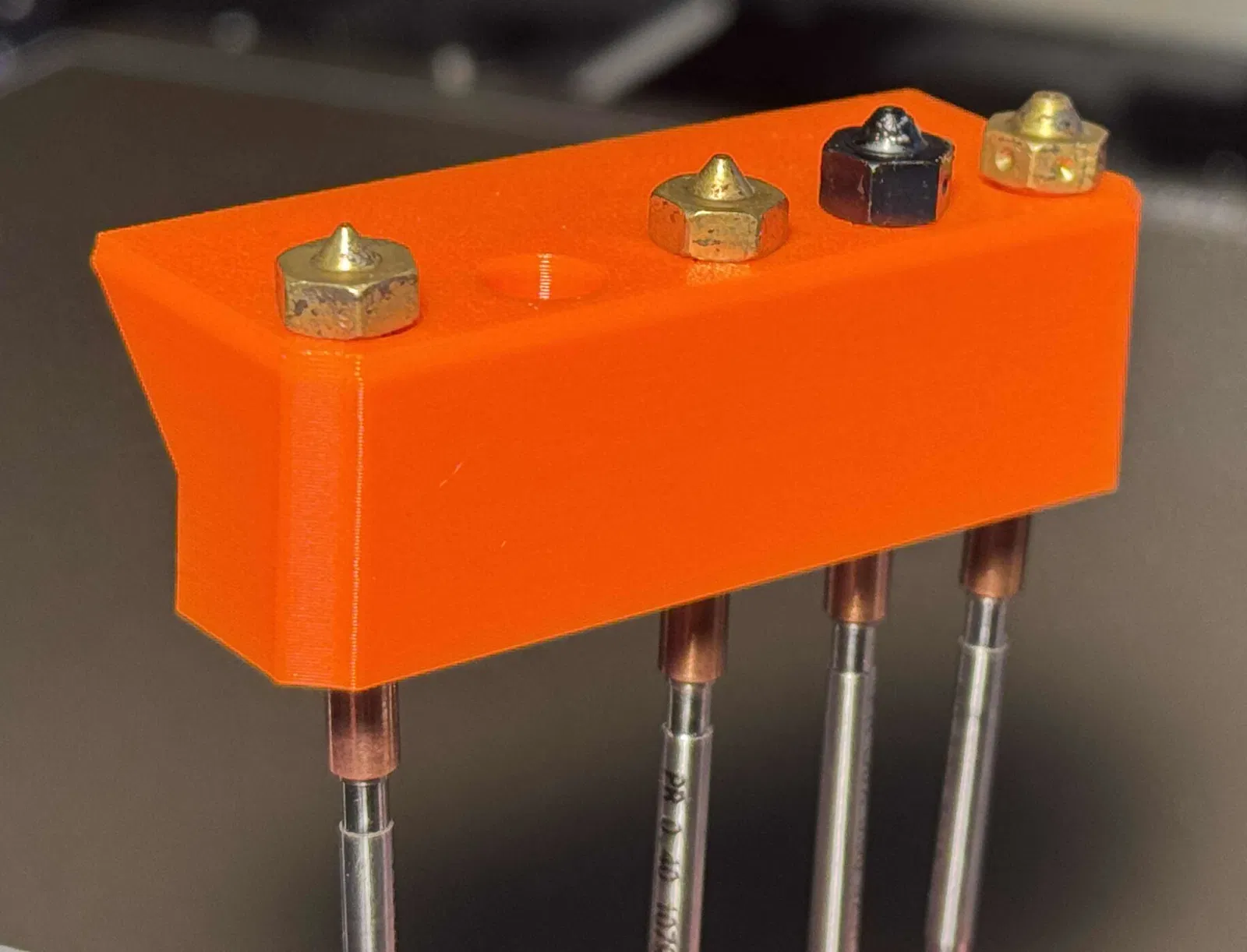

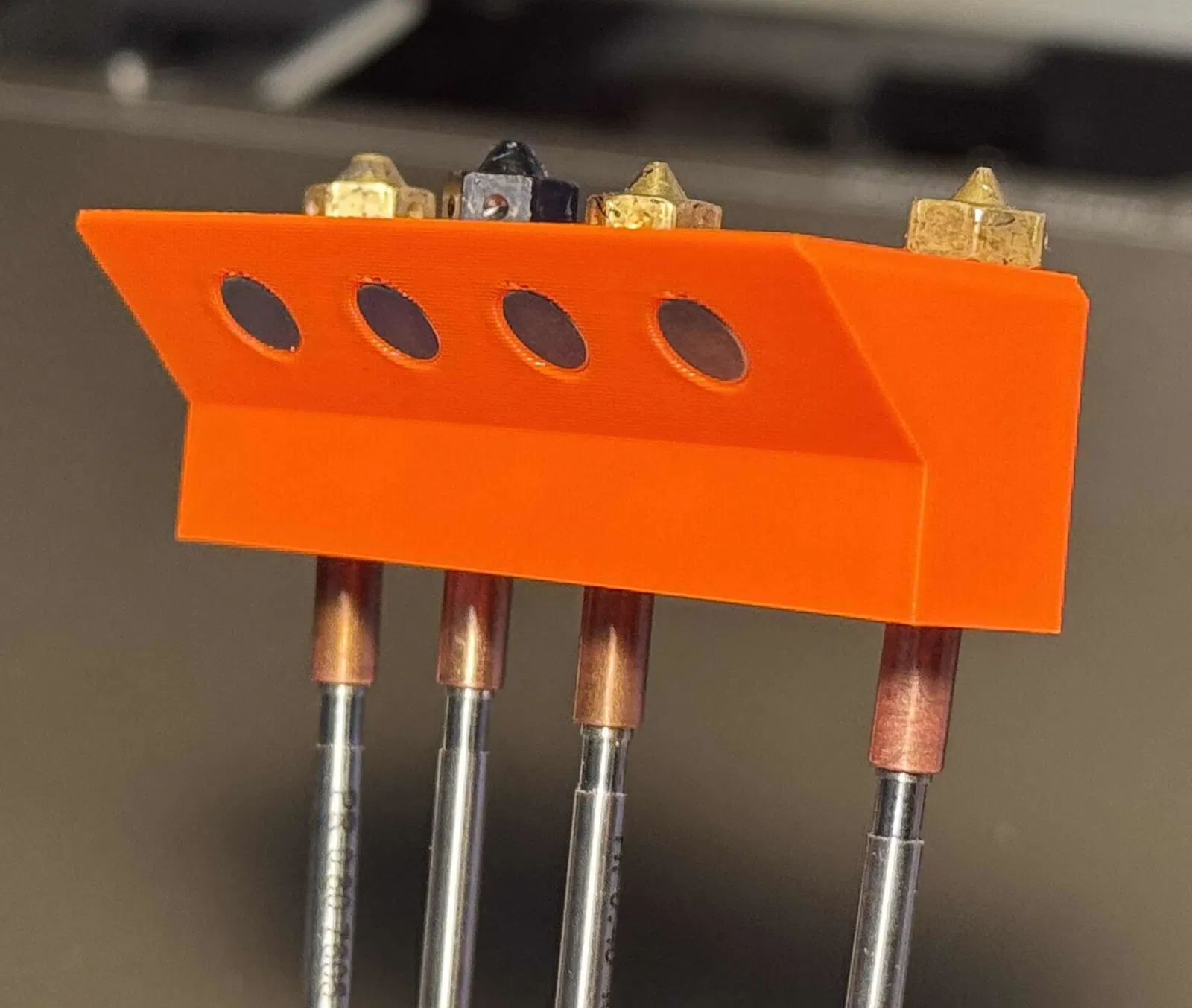

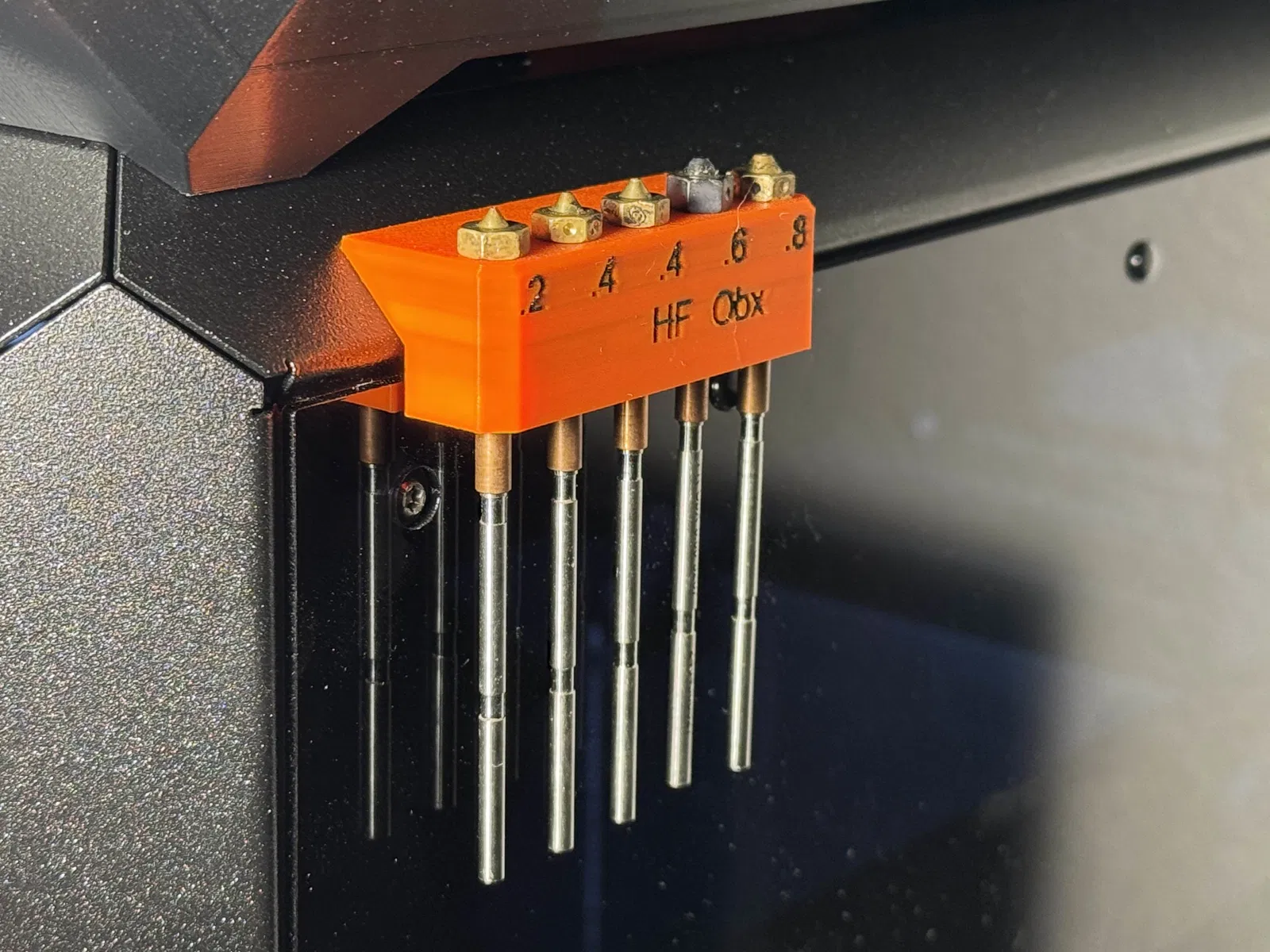

Cuối cùng mình cũng lắp xong rồi! Đã chụp một tấm ảnh và đặt làm ảnh bìa mới luôn ^-^
