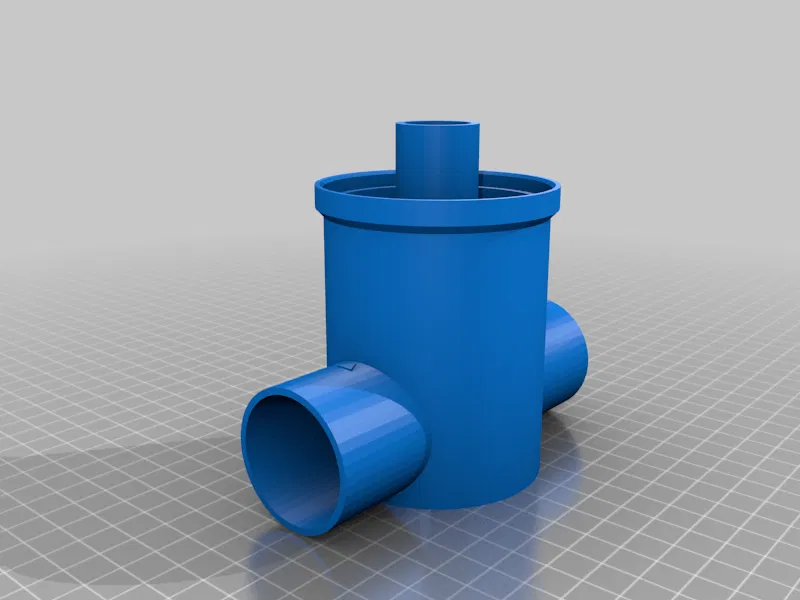

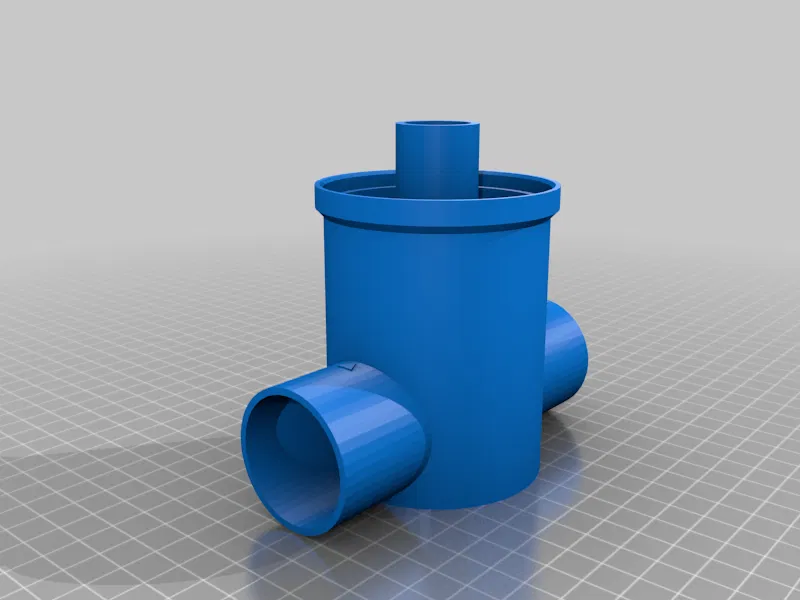

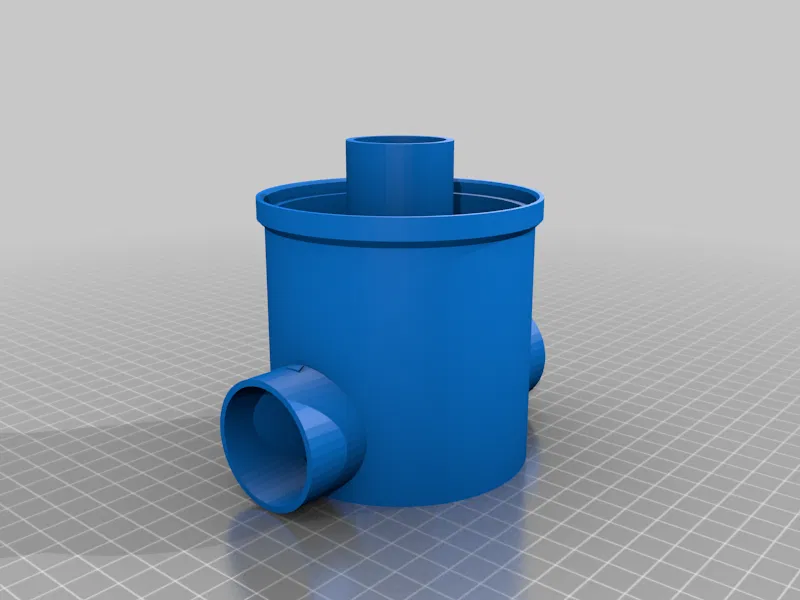

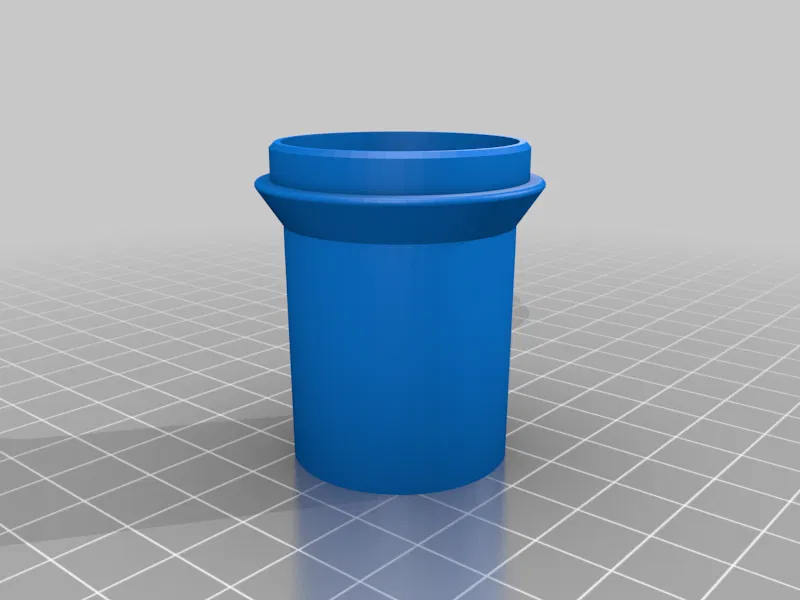

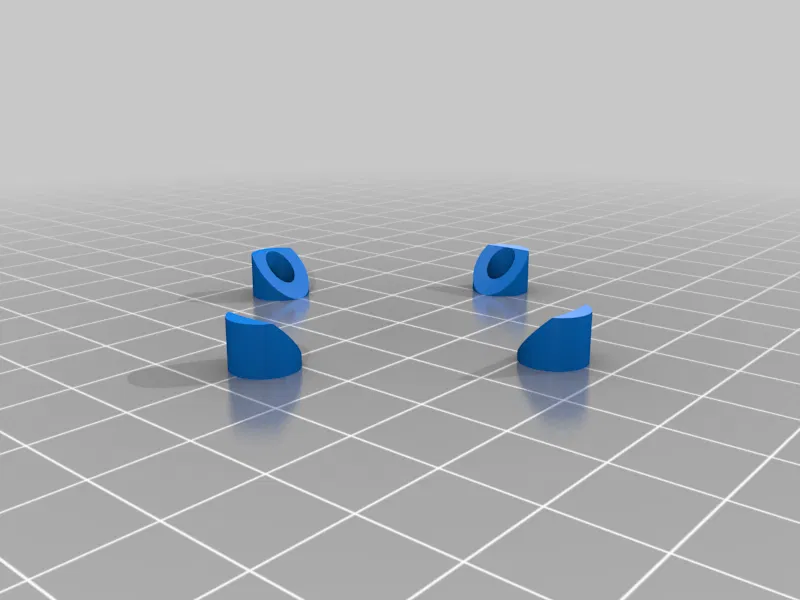

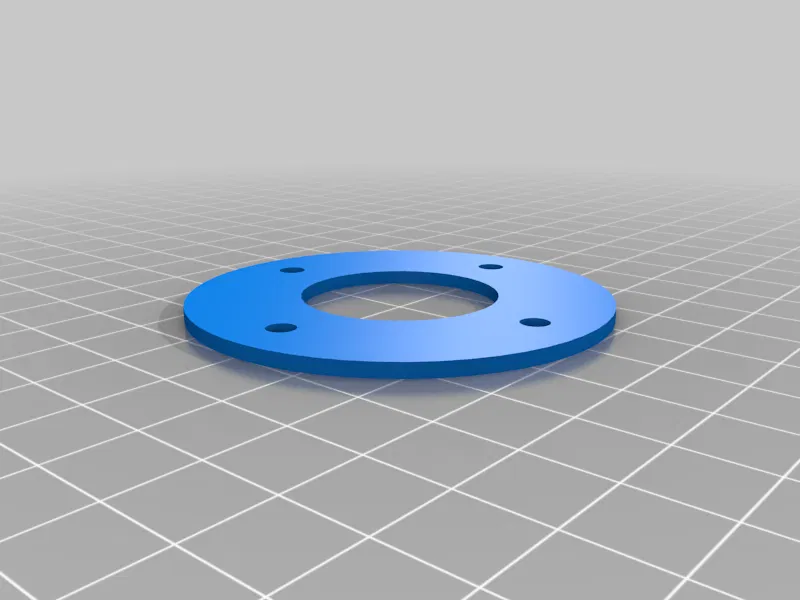

Bộ lọc bụi lốc xoáy (Kiểu inline kèm file FreeCAD)

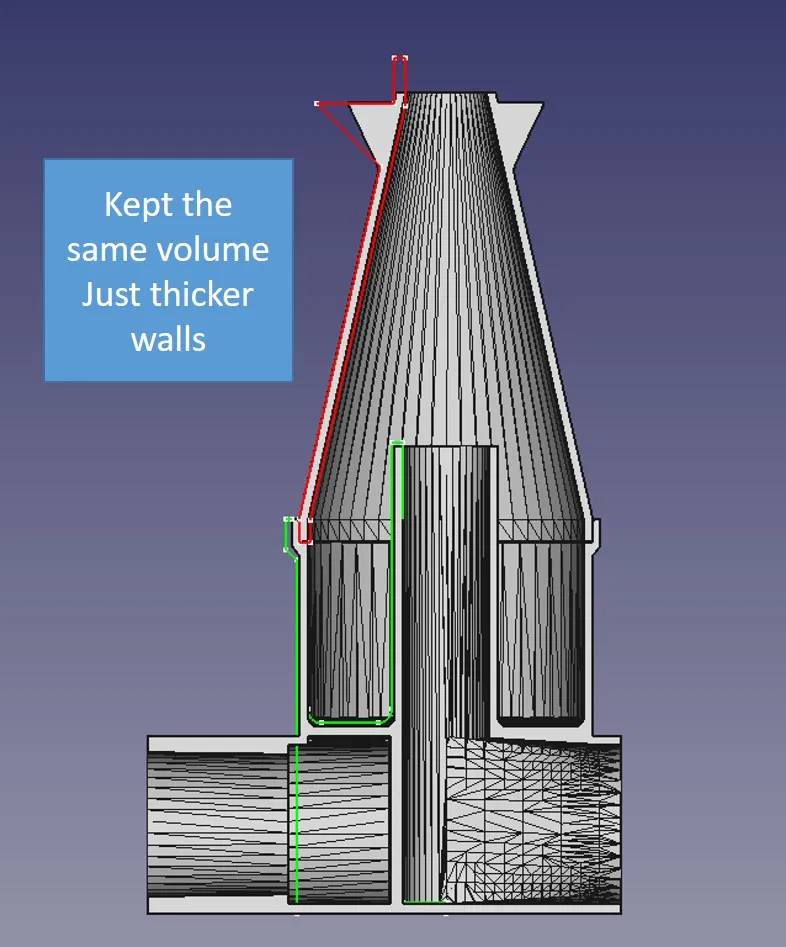

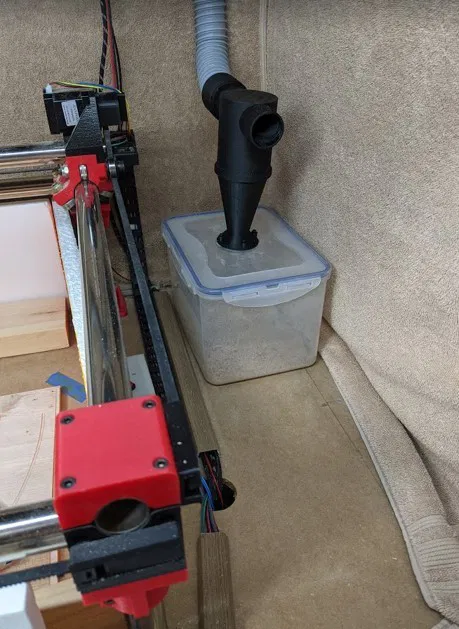

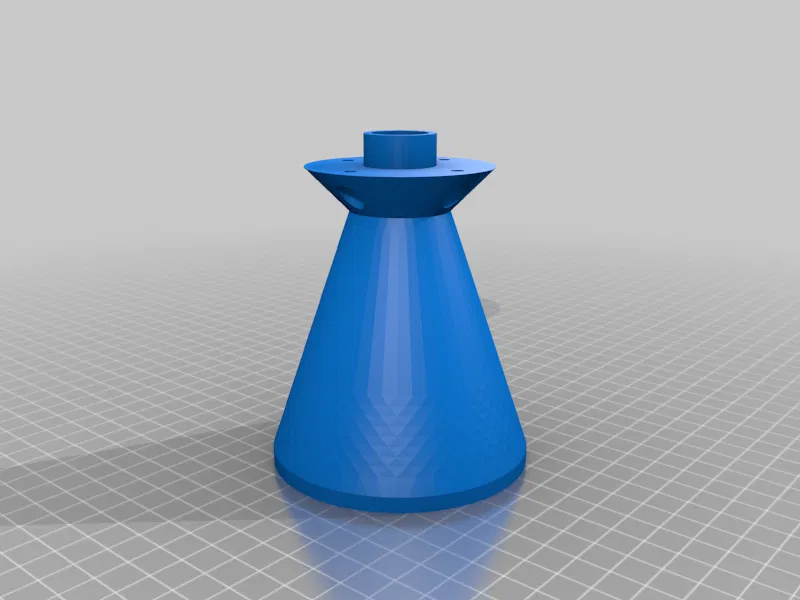

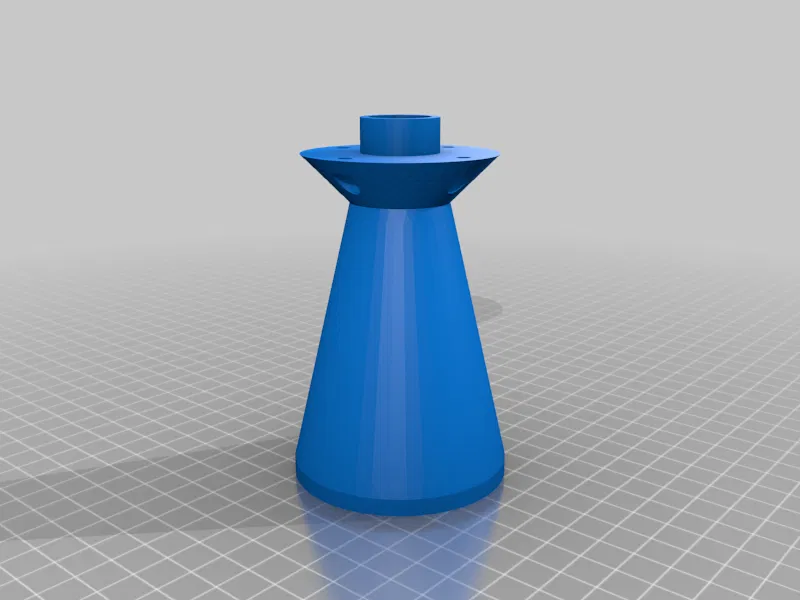

Mình cực kỳ ưng ý với thiết kế gốc của bộ lọc này vì kích thước nhỏ gọn và khả năng lắp đặt trực tiếp (inline) vào máy hút bụi (phải nói là quá thông minh), nhưng vì muốn có file CAD để chỉnh sửa nên mình đã tự dựng lại theo khả năng tốt nhất. Mình đã cố gắng đơn giản hóa hình học, tối ưu hóa các khu vực và làm dày thành tường để in bằng đầu in (nozzle) lớn hơn. Mình sẽ bổ sung các đầu nối khi nào làm xong để khớp với máy hút bụi xưởng và máy hút bụi mini cho máy MPCNC của mình (vốn được thiết kế bên trong CNC để giảm ồn).

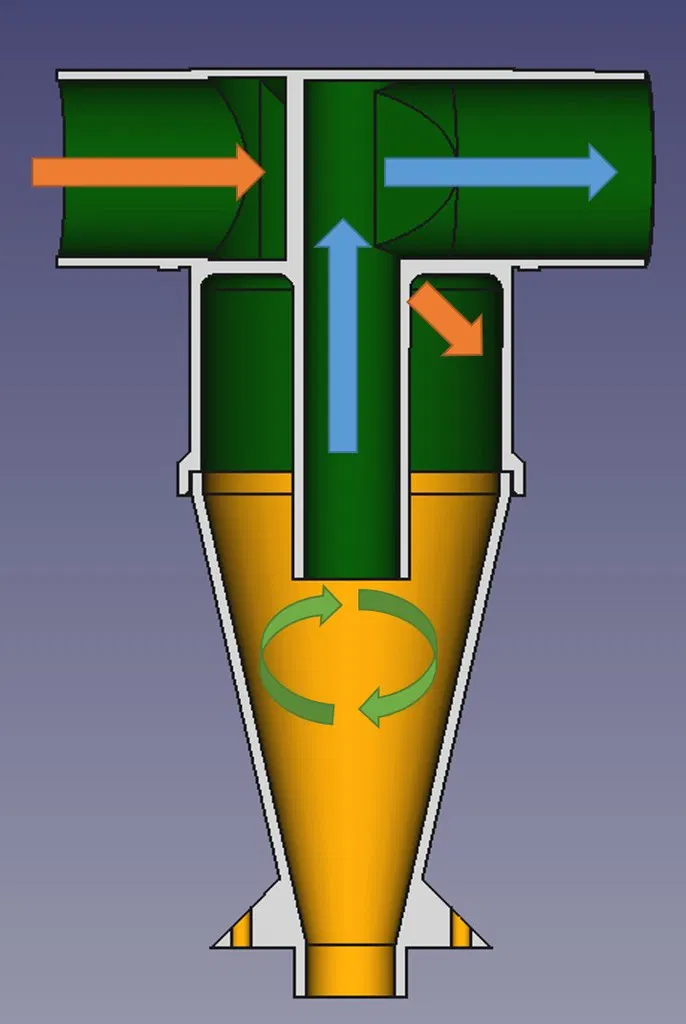

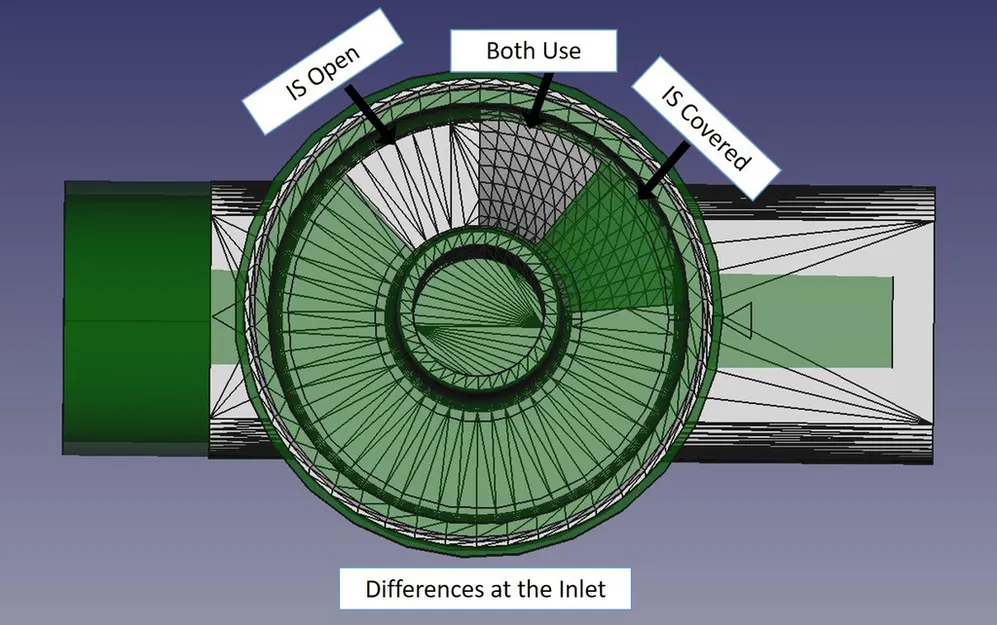

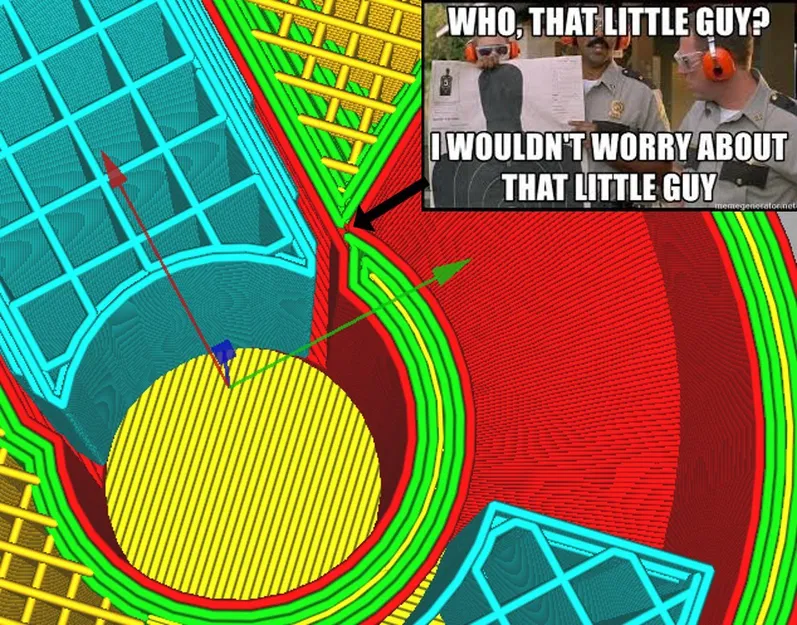

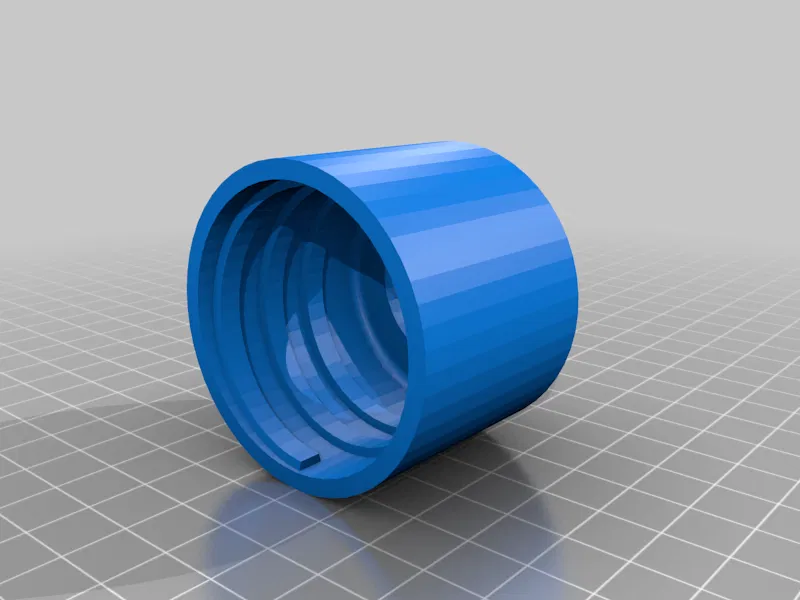

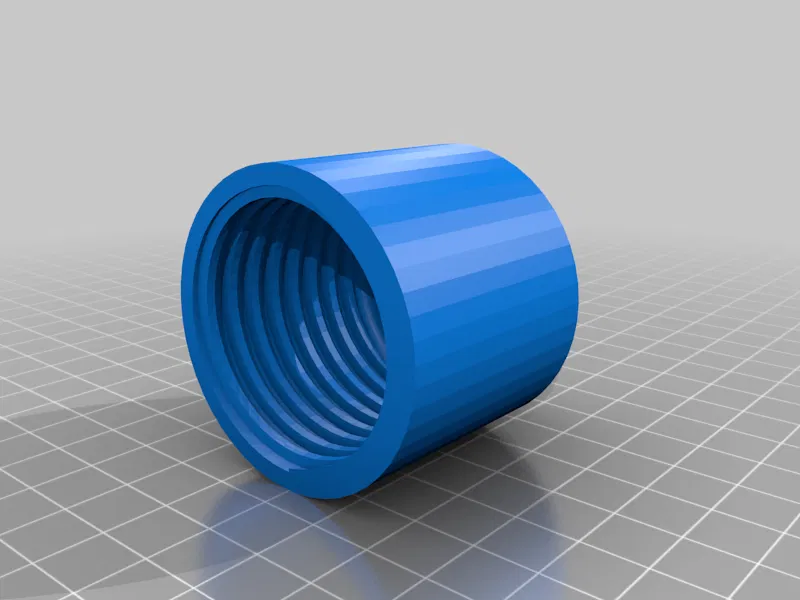

Mình đã thử xoay góc đầu hút vào một chút để luồng khí chuyển tiếp từ ống dẫn vào bộ lọc được thông thoáng hơn. Không rõ là nó có cải thiện hiệu suất hay không, nhưng mình đã cố gắng hết sức để hạn chế tình trạng gấp khúc ở đoạn đó. Việc tối ưu hóa này vô tình tạo ra một đoạn khá mỏng nhưng... cũng không cần lo lắng quá đâu.

Mình sẽ cập nhật thêm khi đã sử dụng thực tế để kiểm tra hiệu năng. Dự là nó sẽ hoạt động tương tự như thiết kế gốc thôi.

Cảnh báo: FreeCAD không hề thích việc mình cố căn chỉnh các đường tiếp tuyến (tangent) hoàn hảo giữa các khối trụ khi chuyển tiếp sang dạng loft. Đó là lý do vì sao có những bề mặt thừa 0.5mm và vì sao phần đầu vào lại bị chia cắt qua các góc bo của buồng lọc. Nếu bạn vào file sketch và thắc mắc tại sao mình không đặt kích thước cho khớp hoàn hảo với các phần khác thì đó chính là lý do. Hãy nhớ lưu file thường xuyên khi chỉnh sửa nhé! ^^ Ngoài ra, đường xoắn ốc (helix) không liên kết chặt chẽ với đầu vào nên bạn phải cập nhật helix, sau đó dựng lại lệnh quét (Additive Pipe) rồi dựng lại các phần cắt (Boolean) nếu muốn thay đổi hình dạng đầu vào. Thú thật thì đây chỉ là bản dựng "chữa cháy" thôi, có lẽ mình chưa sử dụng FreeCAD đúng cách lắm. ^^

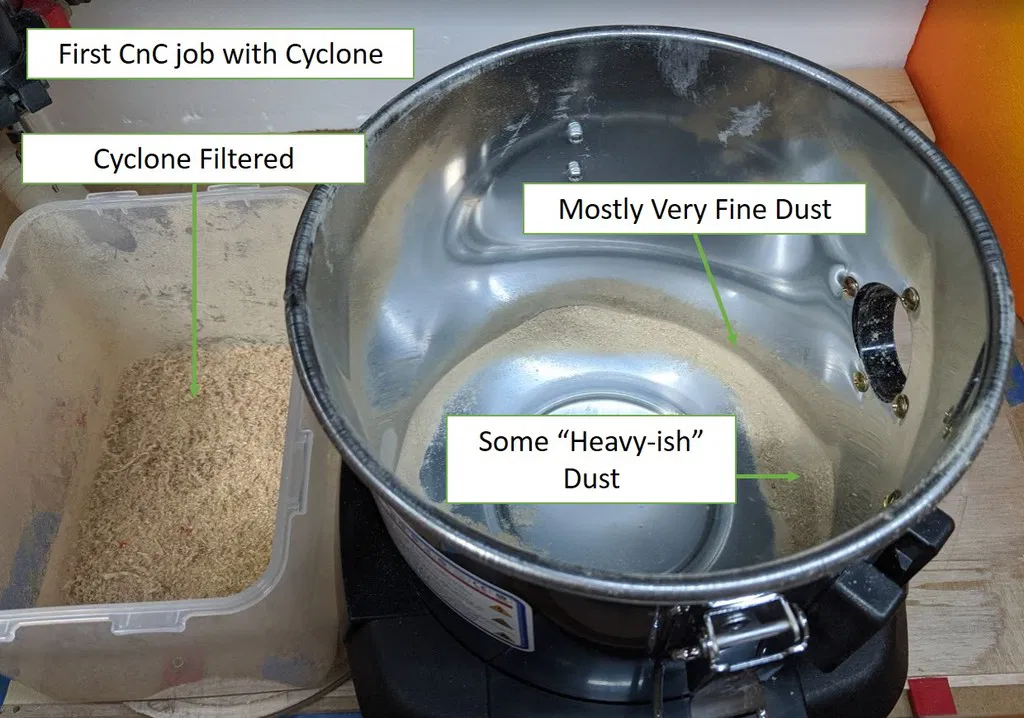

Lưu ý rằng các bộ lọc kiểu lốc xoáy này vẫn cần thêm một tầng lọc phụ vì các hạt bụi siêu mịn vẫn có thể lọt qua. Mình dự định dùng nó cùng với máy hút bụi thông thường để giúp kéo dài tuổi thọ cho túi lọc của máy.
