[2025] Gridfinity Bin 1.2 (bản sửa lỗi mới nhất) - Nhiều kích cỡ & gắn nam châm dễ dàng

Delta

Delta Delta

Bản Gridfinity Bin 1.2 cải tiến với cơ chế gắn nam châm 6x2mm đơn giản, không cần keo. Đi kèm script Python tự động tạo hàng loạt kích cỡ (1-10) và tùy chọn độ dày thành khay (0.9mm - 1.5mm) chắc chắn hơn.

👁️
889
Lượt Xem
❤️
63
Lượt Thích
📥
350
Lượt Tải
Cập Nhật Mar 20, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Cập nhật ngày 25/11 ✨: Đã thêm file Fusion360 và Script có sẵn trên GitHub 👍

Tôi cực kỳ thích mấy cái khay này, nhưng rất khó chịu vì cách gắn nam châm kiểu cũ, hơn nữa nó không hoạt động tốt với loại nam châm 6x2mm tiêu chuẩn của Gridfinity. Sau đó tôi có tìm thấy bản remix của shremi, nhưng cả hai tác giả đều chỉ để file cũ.

Thế nên tôi đã lấy file Fusion bản sửa lỗi (1.2) rồi thêm vào cơ chế gắn nam châm xịn hơn (giống như bản remix hoặc kiểu đế baseplate).

Nó hoạt động cực tốt với nam châm 6x2mm (đúng chuẩn Gridfinity) và không cần dùng keo (chỉ cần ấn vào là khớp).

Có ba độ dày thành khay: 0.9mm (mặc định), 1.2mm và 1.5mm (được nhắc đến trong bản gốc nhưng chưa bao giờ có file). Cá nhân tôi thích loại 1.5mm hơn vì nó cứng cáp, không dễ gãy (nhất là khi nhét nam châm vào ^^).

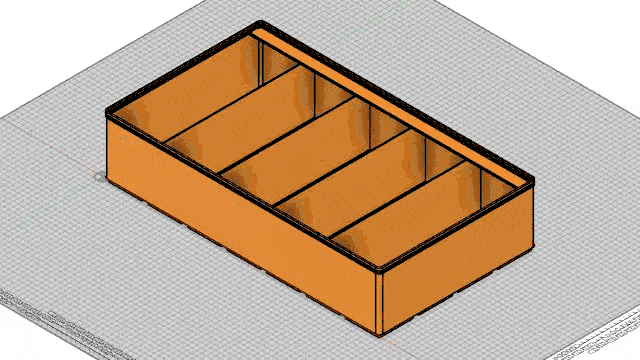

Tôi đã "chơi lớn" viết hẳn một đoạn script Python để tự động tạo ra hàng loạt phiên bản:

  • X, Y, Z: 1-10

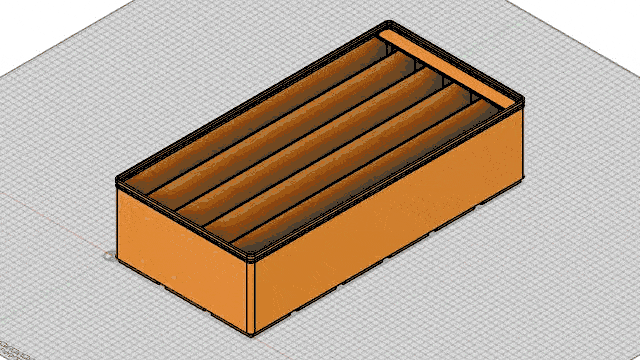

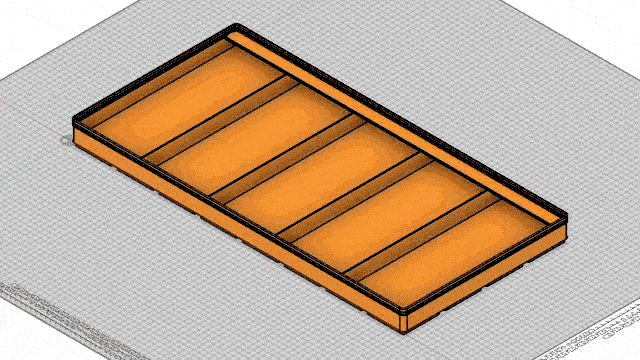

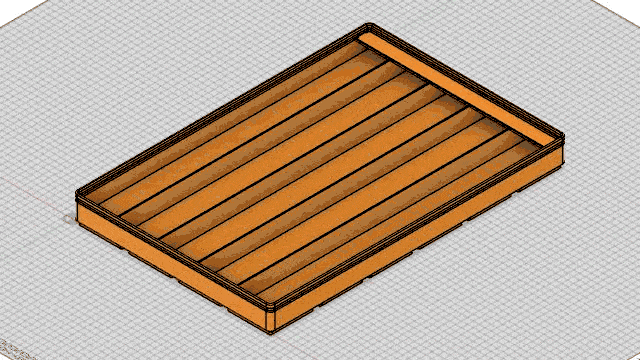

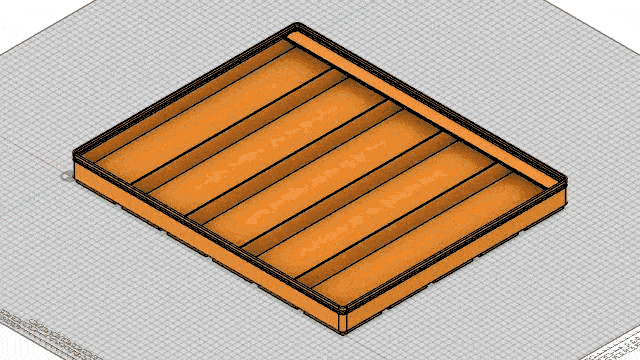

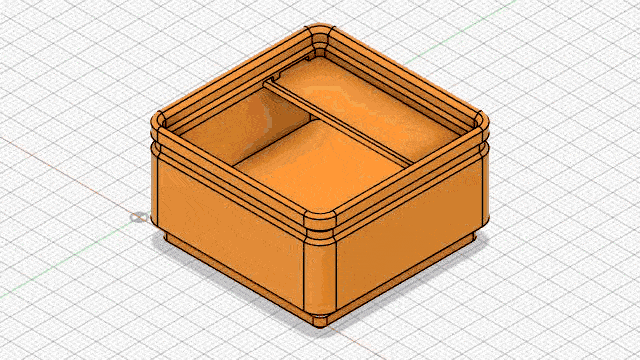

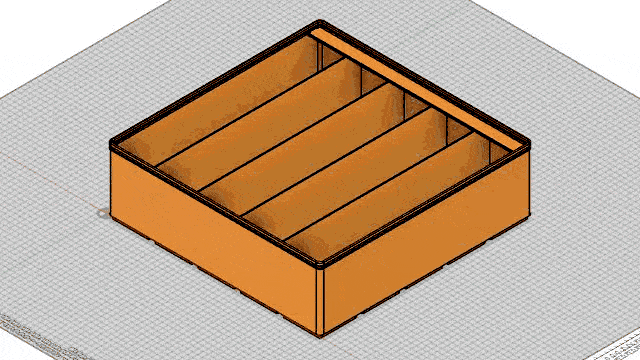

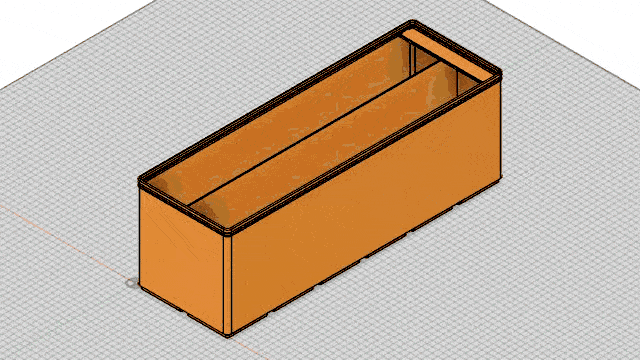

  • Divisions (ngăn chia): 1-6
  • Độ dày thành: 0.9 (mặc định), 1.2, 1.5mm

Mẹo: Chỉ cần gõ vào ô tìm kiếm kích thước lưới bạn muốn, ví dụ “5x5” (lưu ý có dấu ở đầu) để tìm tất cả các khay cỡ 5x5. Để lọc theo Z, dùng “x3_” để lấy các khay có chiều cao Z là 3.

Lưu ý: Tôi chỉ đăng file STL lên đến cỡ 6 cho X/Y (để tránh làm loãng Printables 😅) và tôi nghĩ đây là những cỡ phổ biến nhất. Các cỡ lớn hơn thường khá đặc thù và chỉ dùng cho Prusa XL (hoặc máy tương đương).

Chi tiết

Mỗi bước X / Y là 41.5mm + 0.5mm cho mỗi bước.

X/Y → Chiều dài
1 41.5mm
2 83.5mm (2x41.5 + 1x0.5)
3 125.5mm (3x41.5 + 2x0.5)
4 167.5mm
5 209.5mm
6 251.5mm (tối đa cho MK3/4 với fix bên dưới)
7 293.5mm

Khay nhỏ nhất là Z=3, mỗi nấc tăng (+3) sẽ thêm 21mm chiều cao.

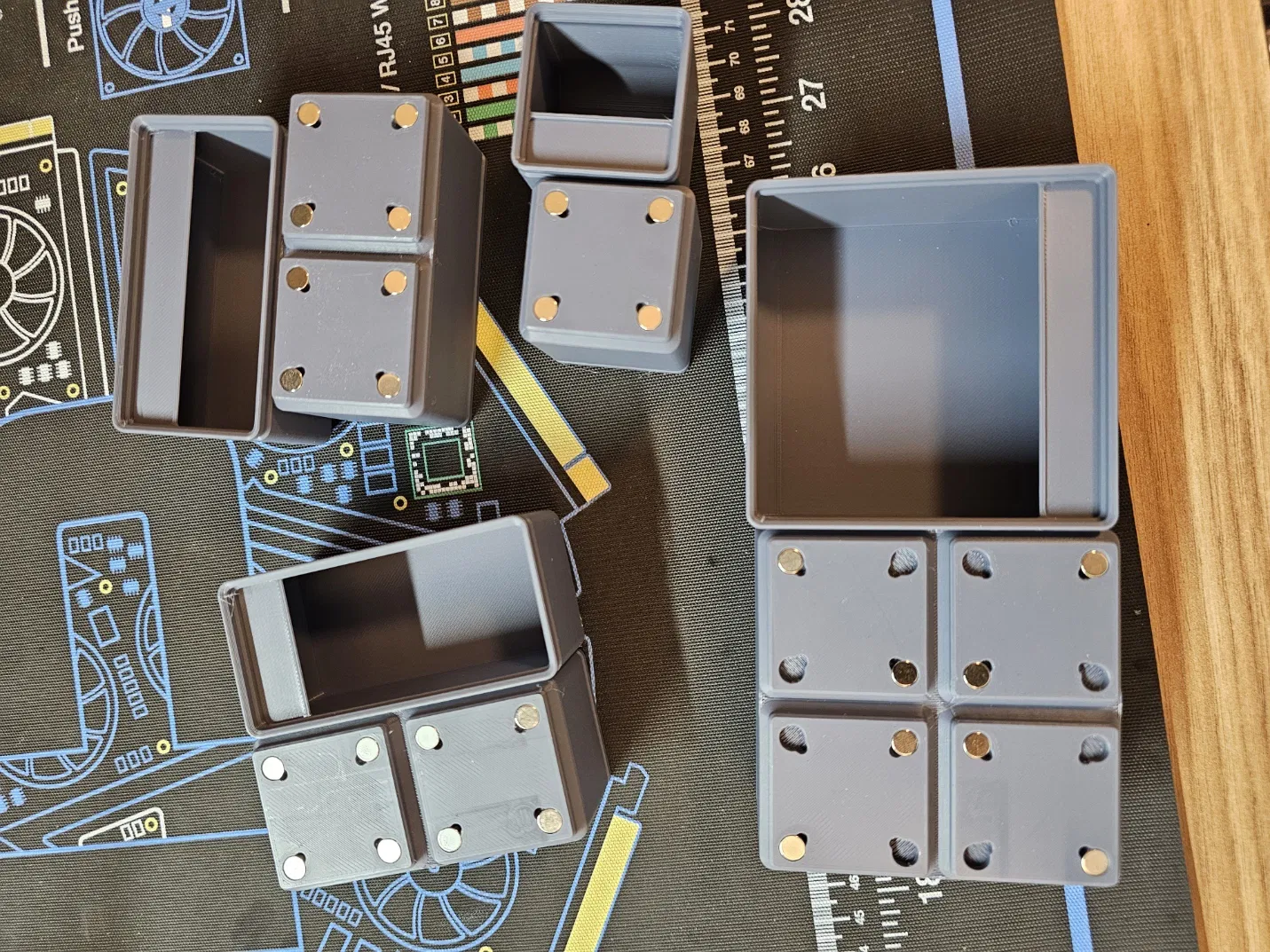

Nam châm

  • Đường kính: 6mm - 0.1mm dung sai
  • Độ sâu: 2mm - 0.4mm khoảng hở
  • Có thêm lỗ (đường kính 3mm) để bạn có thể đẩy nam châm ra nếu cần (hoặc dùng một giọt keo nếu muốn cố định chặt).

Định dạng file

  • {version}_{X}x{Y}x{Z}_w{Độ dày}d{Số ngăn}

Hướng dẫn in

Xem hướng dẫn bản gốc, nhưng cơ bản chỉ cần layer 0.2 và infill 20%.

Mẹo in cho MK3/4 & khay cỡ lớn: Bạn có thể in khay lớn (X hoặc Y=6) trên MK3/4 bằng cách chỉnh lại thông số Bed Shape trong cài đặt máy in (X=253, Y=210).

File Fusion360 & Script Python

Lấy script và hướng dẫn tại GitHub: https://github.com/TheDelta/f360-gridfinity-bin-exporter

Cảm ơn!

Cảm ơn các tác giả gốc. Nếu bạn thấy bản remix này hữu ích, cho tôi biết nhé 💖

Changelog

  • 25/11/2025: Thêm file Fusion360 và script, bổ sung các file người dùng yêu cầu.
  • 26/05/2025: Phiên bản đầu tiên.
