Bộ Xích Kéo Cáp Xoay Cho Sovol SV08

Vì mình là người mới hoàn toàn trong lĩnh vực này và 3D printing, hy vọng mình đã đăng tải và mô tả mọi thứ chính xác. Nếu có gì sai sót, mọi người cứ thoải mái liên hệ với mình nhé.

Mình đã sử dụng 23 mắt xích (cable chains) và các kẹp xích (chain clips).

• Base Connector: Sử dụng lại các ốc vít gốc của SV08 để lắp đặt.
• Tool Head Adaptor: Thay thế cho kẹp cáp gốc và gắn vào bằng các ốc vít gốc.

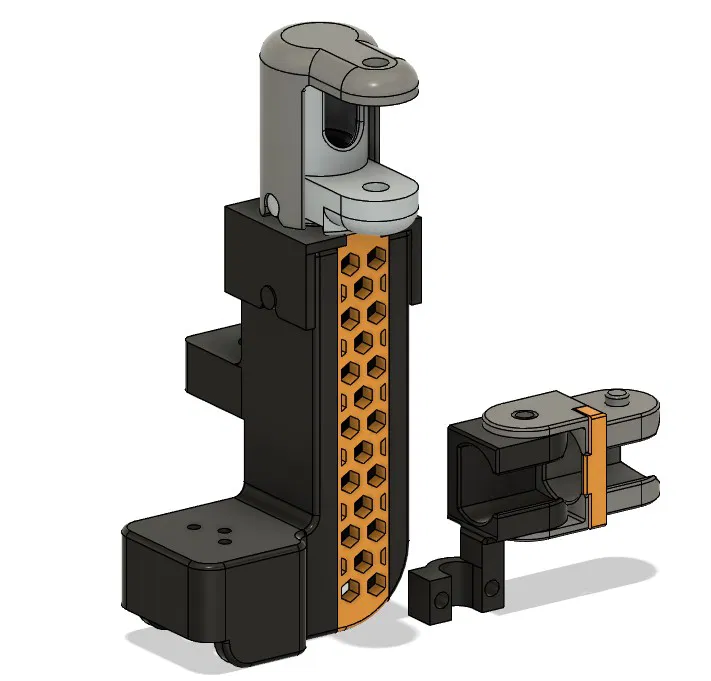

• Tất cả các bộ phận còn lại đều được thiết kế để kết nối khớp với nhau.

Mình có đính kèm hình ảnh minh họa cho quy trình lắp ráp dưới đây:

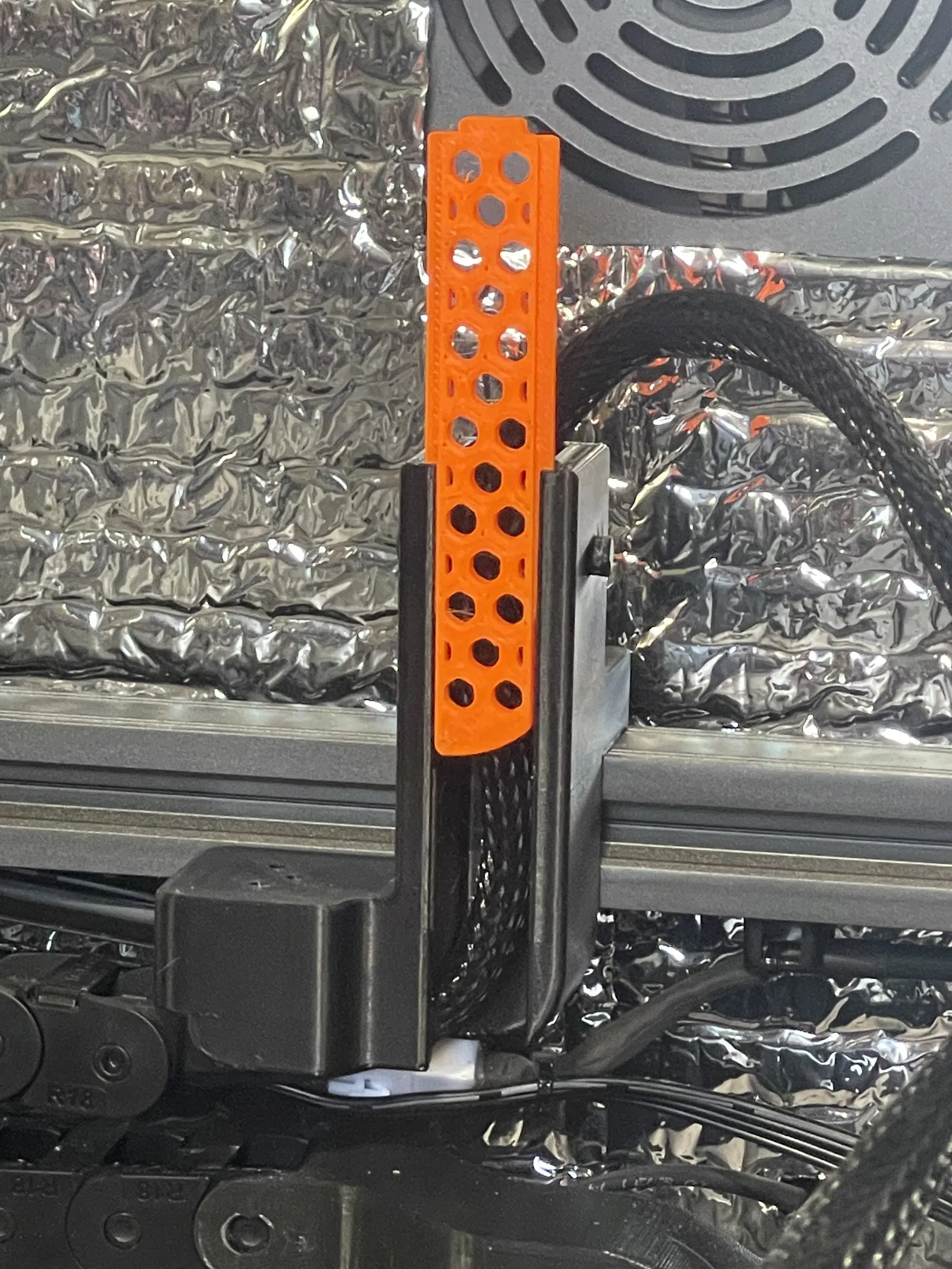

1. Trước tiên, mình nối đoạn xích kéo cáp dưới cùng vào phần đáy của Drag Chain Base Connector bằng 3 con ốc gốc. Sau đó gắn Drag Chain Base Connector vào thanh ray phía sau, cũng dùng ốc gốc luôn.

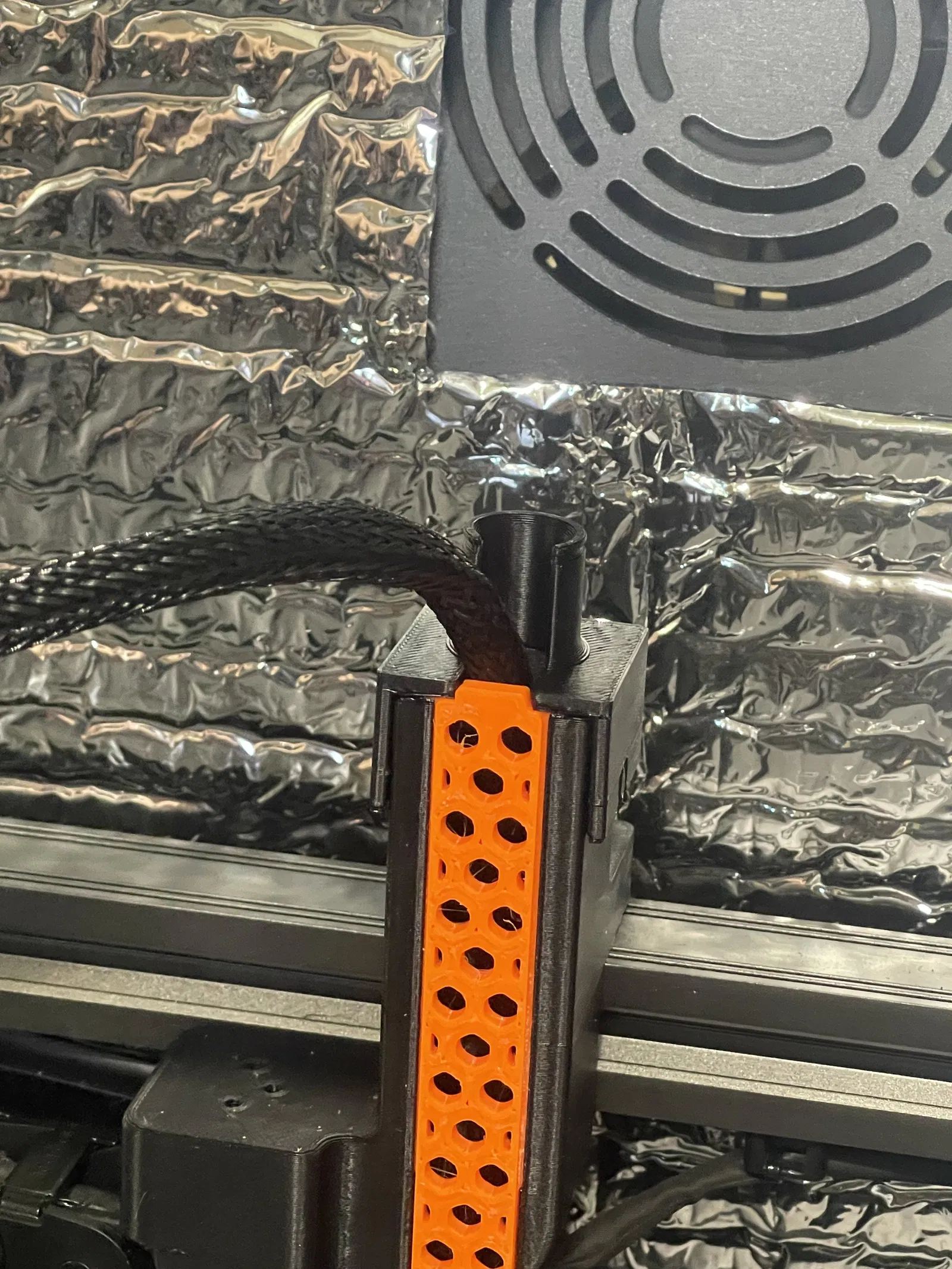

2. Luồn dây cáp (umbilical) vào Drag Chain Base Connector rồi trượt Cable Cover vào.
3. Lắp Base Chain Adapter vào Drag Chain Base Connector.

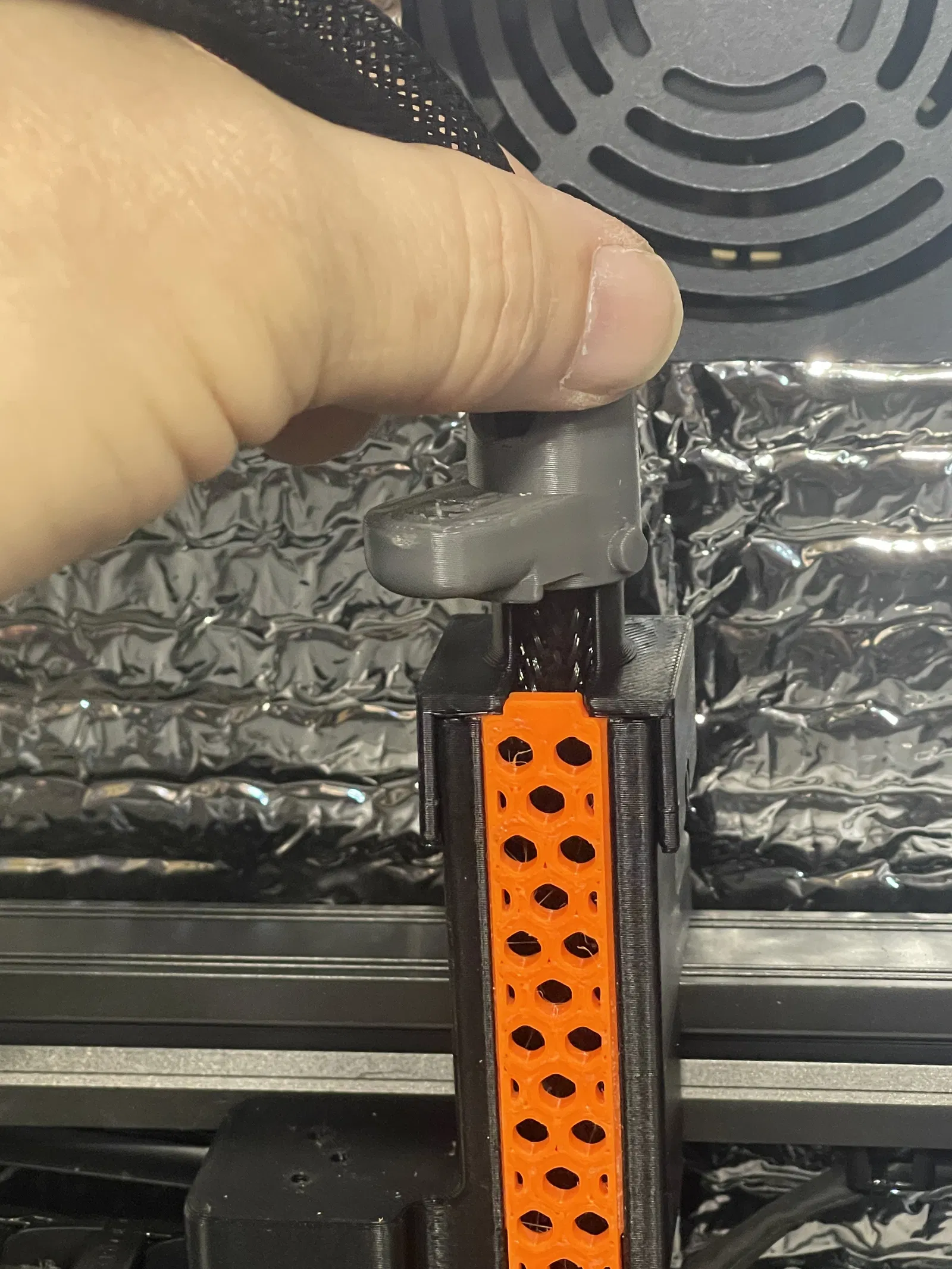

4. Lắp Base Chain Adapter Sleeve vào Base Chain Adapter.

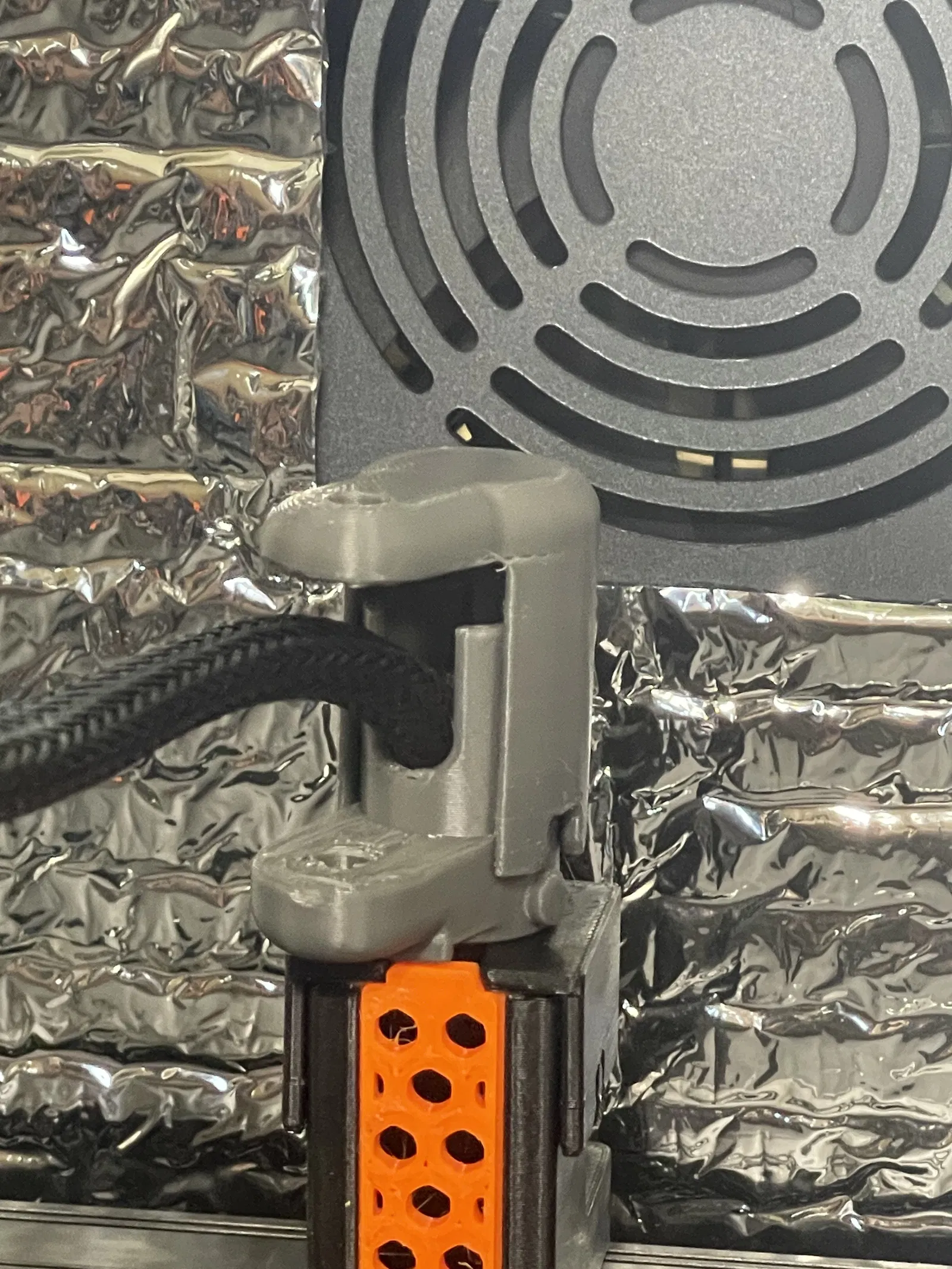

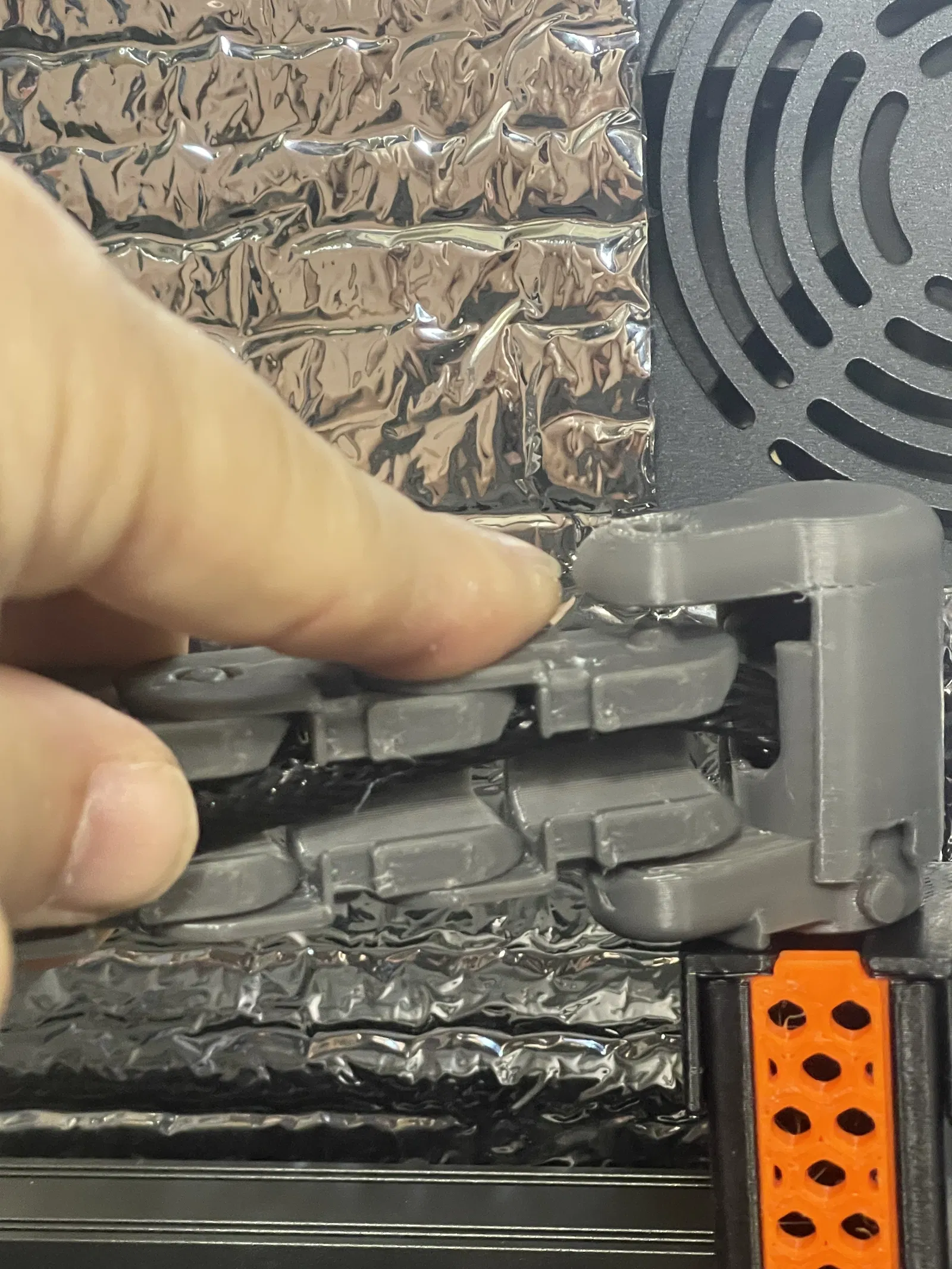

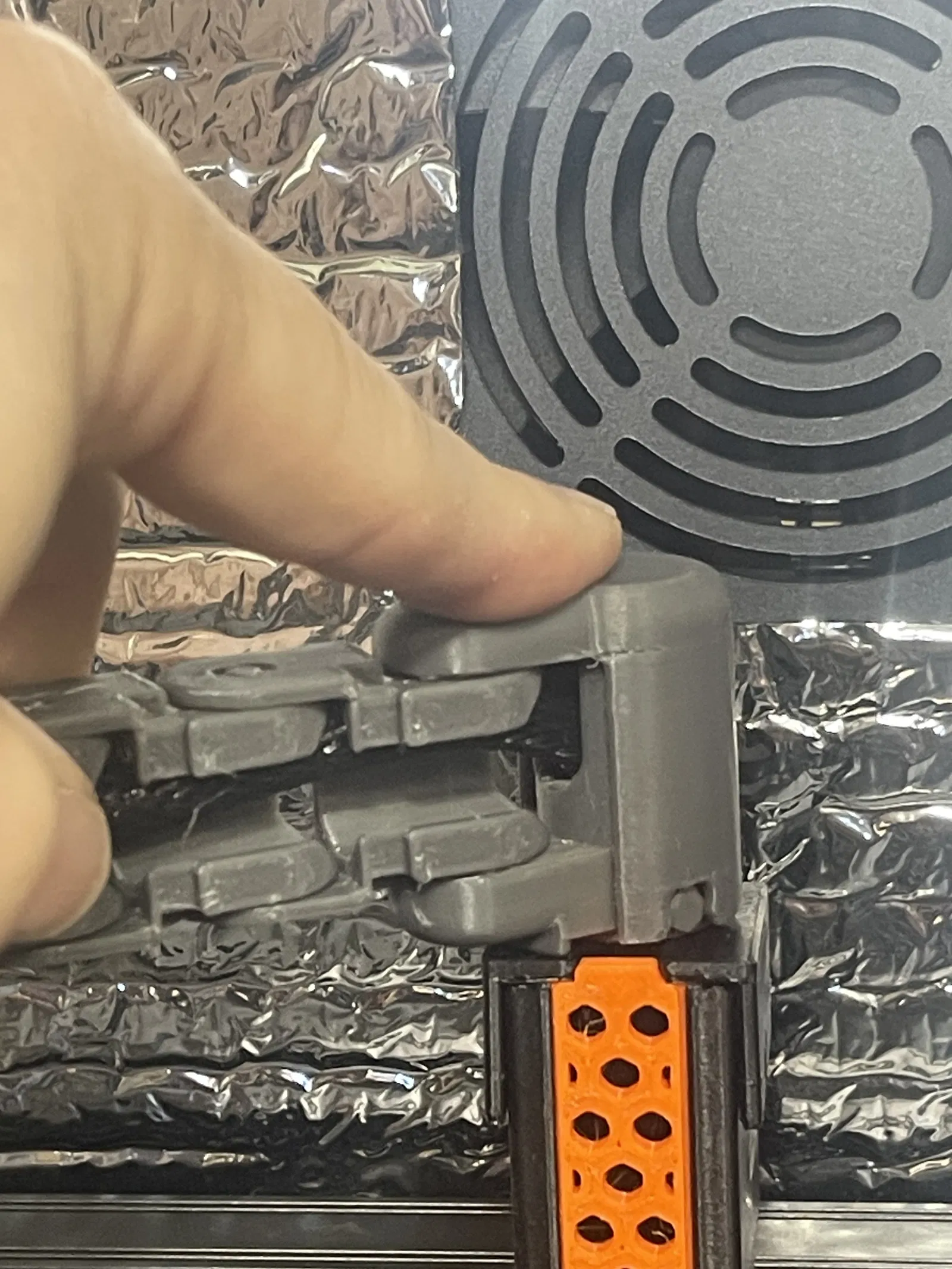

5. Trượt Sleeve Cap vào, nhưng ĐỪNG bấm chặt lại cho đến khi Cable Chain đã được chèn vào giữa Base Chain Adapter Sleeve và Sleeve Cap.

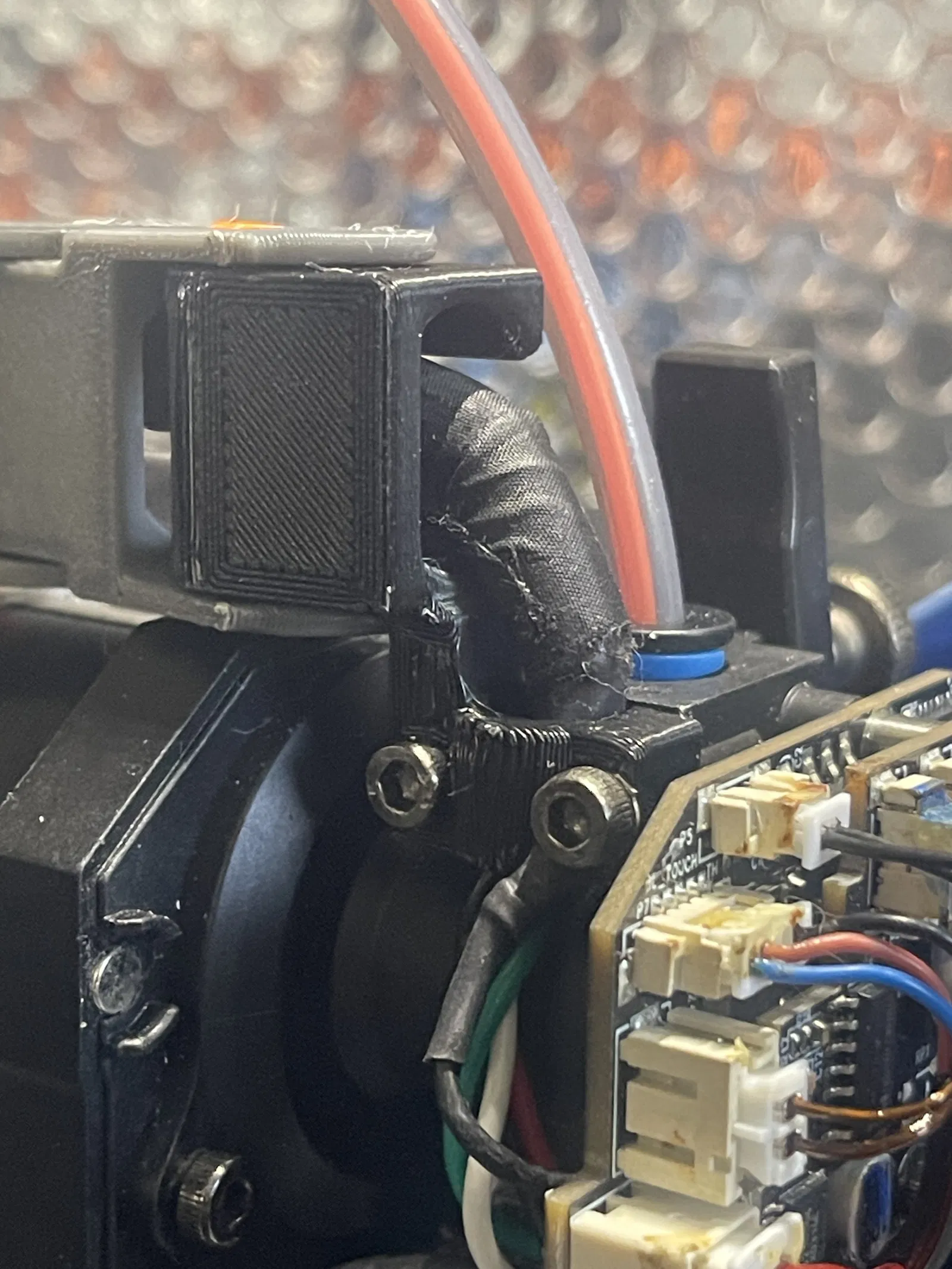

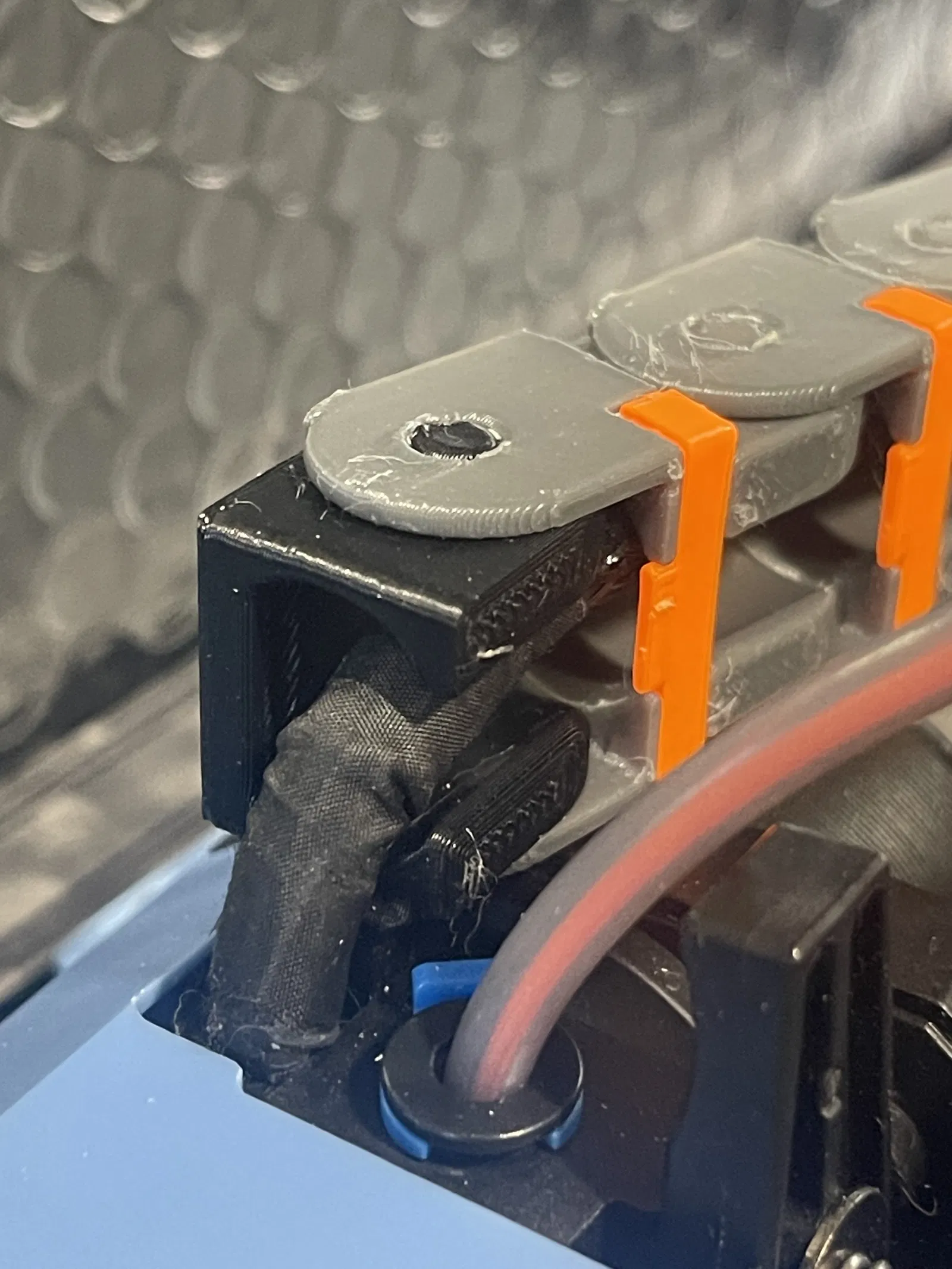

6. Gắn một mắt Cable Chain vào Tool Head Drag Chain Adapter, sau đó tháo kẹp cáp gốc ở đầu in ra. Sử dụng ốc gốc để gắn Tool Head Drag Chain Adapter vào đầu in (tool head).

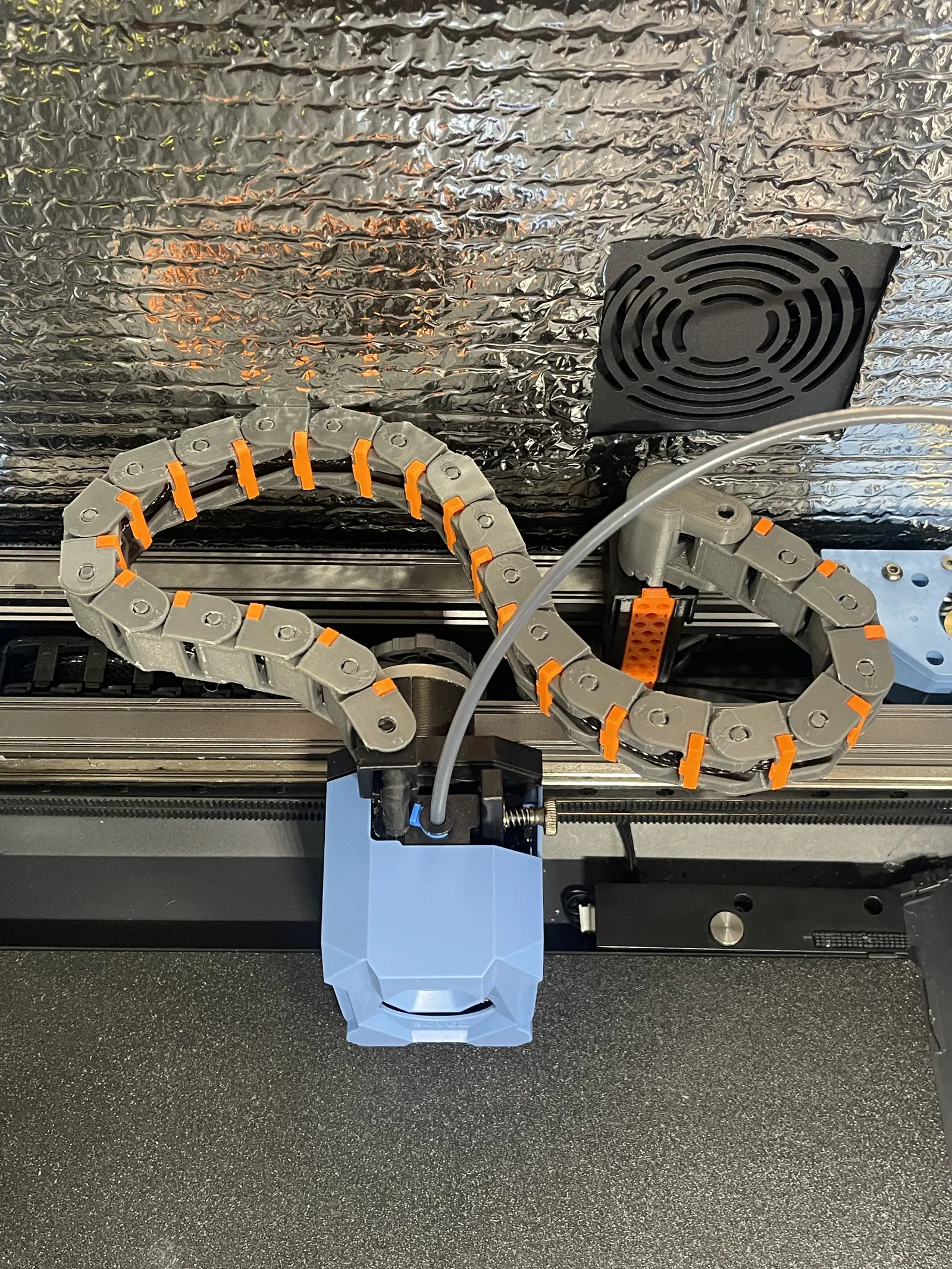

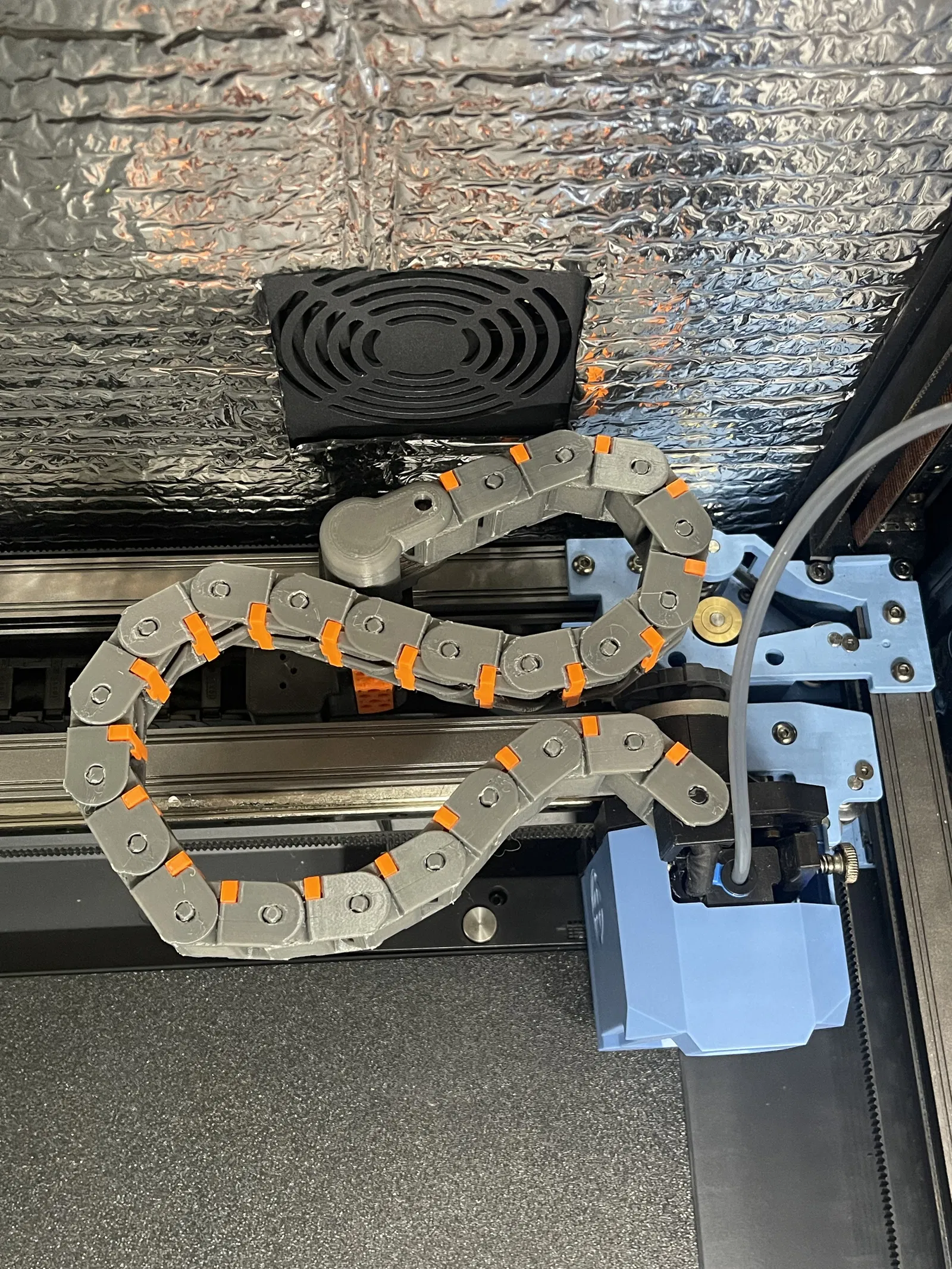

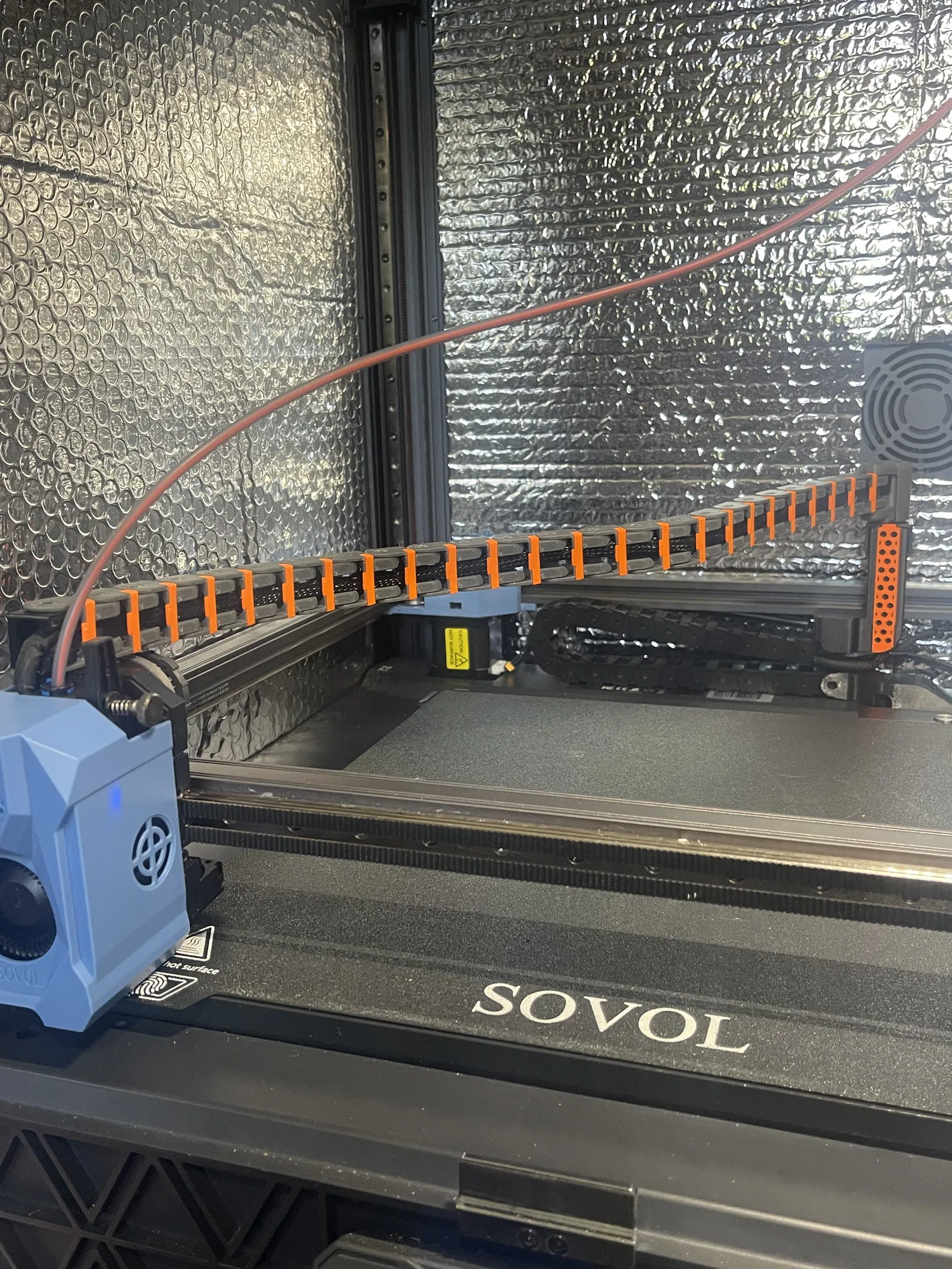

7. Bây giờ bạn có thể kết nối tất cả các mắt xích, dây cáp và kẹp xích để hoàn tất quá trình lắp ráp.

Mình dùng nhựa PETG cho dự án này và không khuyến khích dùng PLA nhé.
