Cần câu cầm tay "Grizzly" - Thiết kế in 3D tối ưu cho câu cá bờ sông, bờ biển

Thiết kế V2 - Mời mọi người để lại ý kiến góp ý để mình hoàn thiện thiết kế nhé!

Bạn cũng có thể thích thiết kế khác của mình: - tối ưu cho việc câu cá khi lặn biển!

→ Có mặt trên MakerWorld với file cho Bambustudio ←

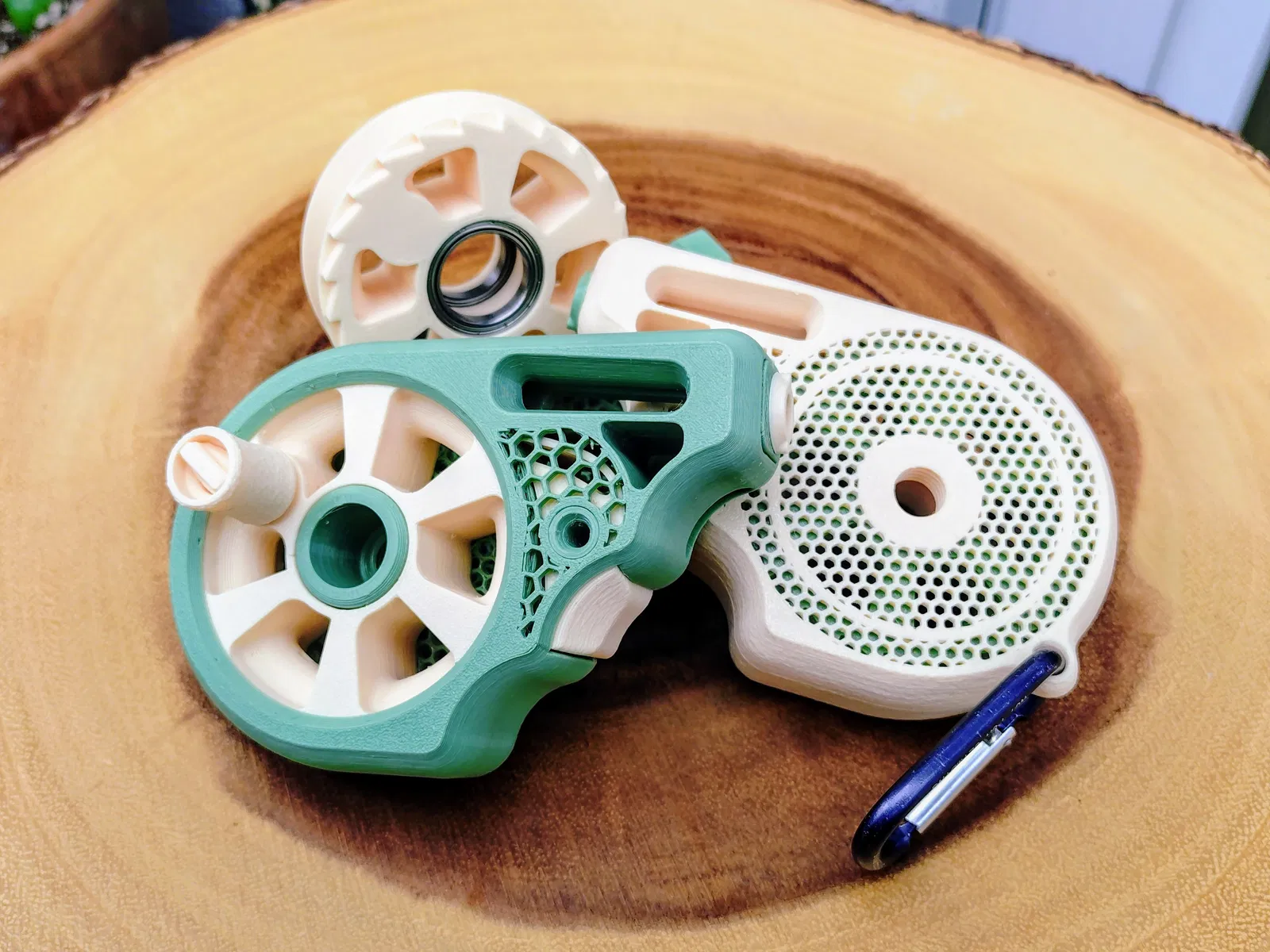

Cần câu “Grizzly” - Người bạn đồng hành trong mọi chuyến phiêu lưu!

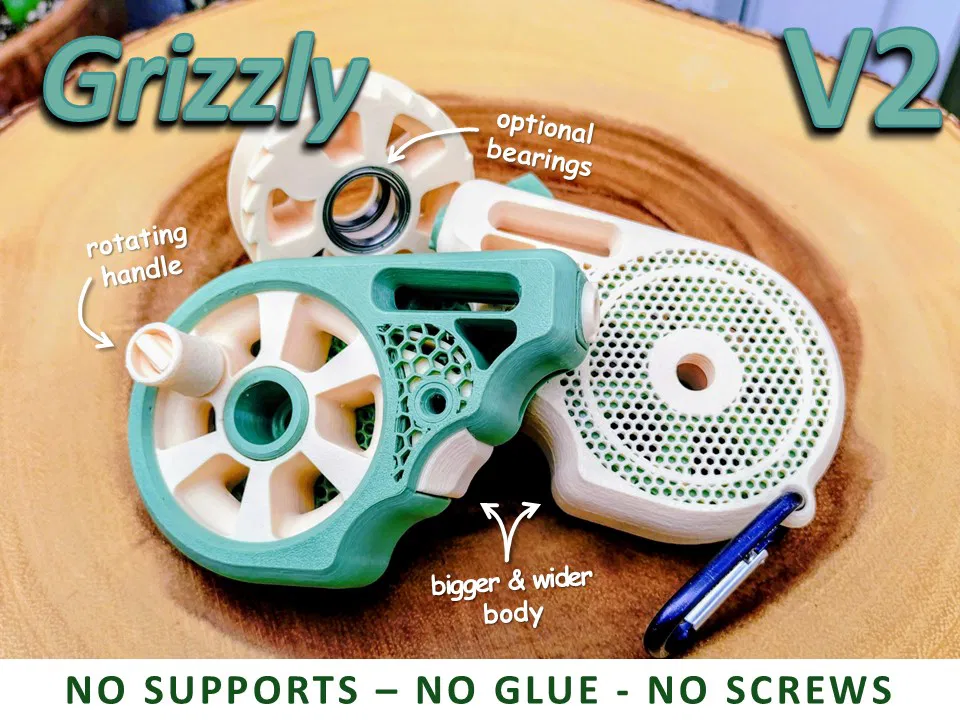

Cần câu “Grizzly” là phiên bản được thiết kế lại từ mẫu “” trước đây của mình, giờ đây đã được tối ưu hóa chuyên dùng để câu từ bờ sông hoặc bờ biển! Trong khi vẫn giữ nguyên kiểu dáng, hầu như mọi linh kiện đều đã được làm mới:

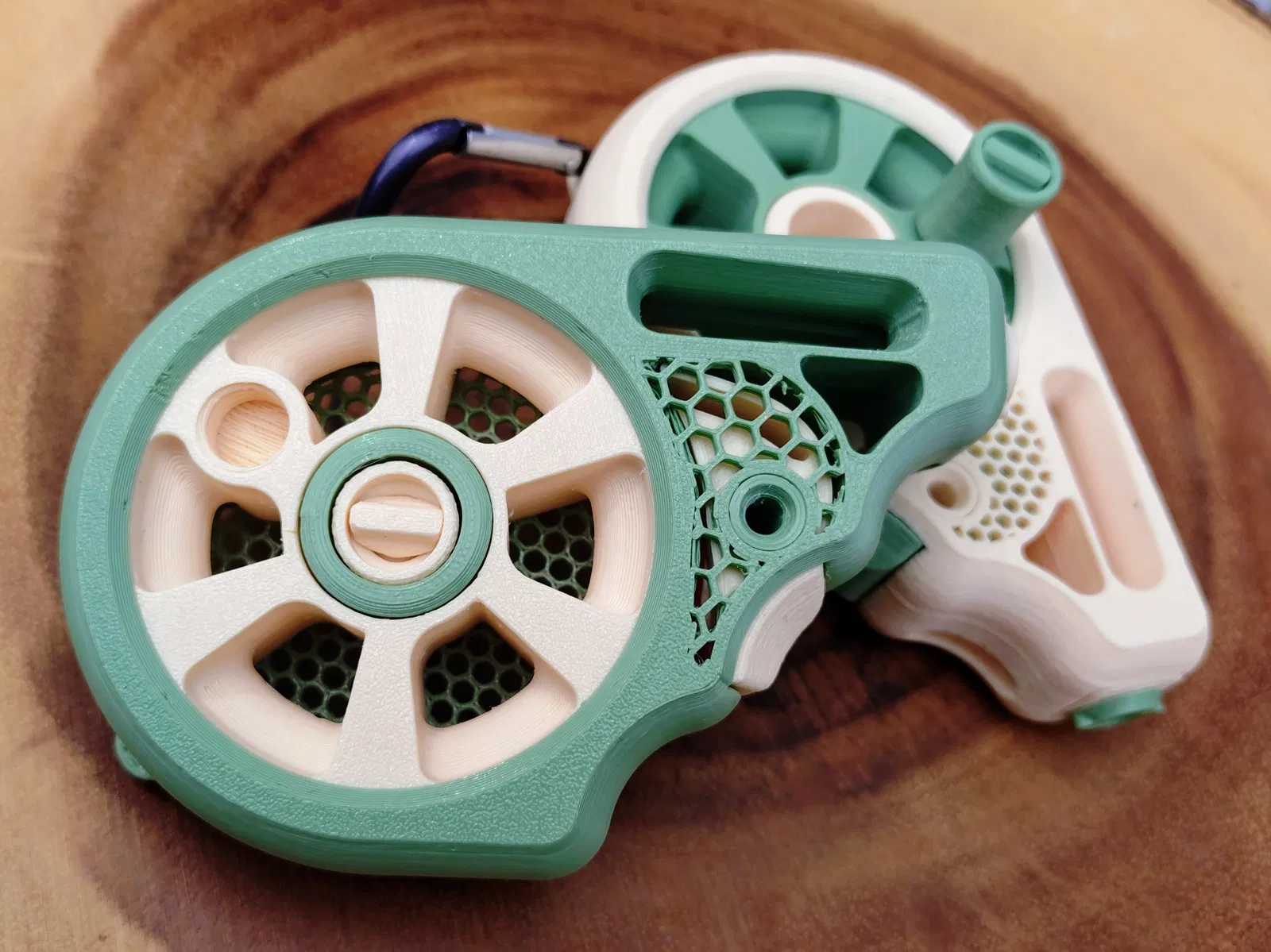

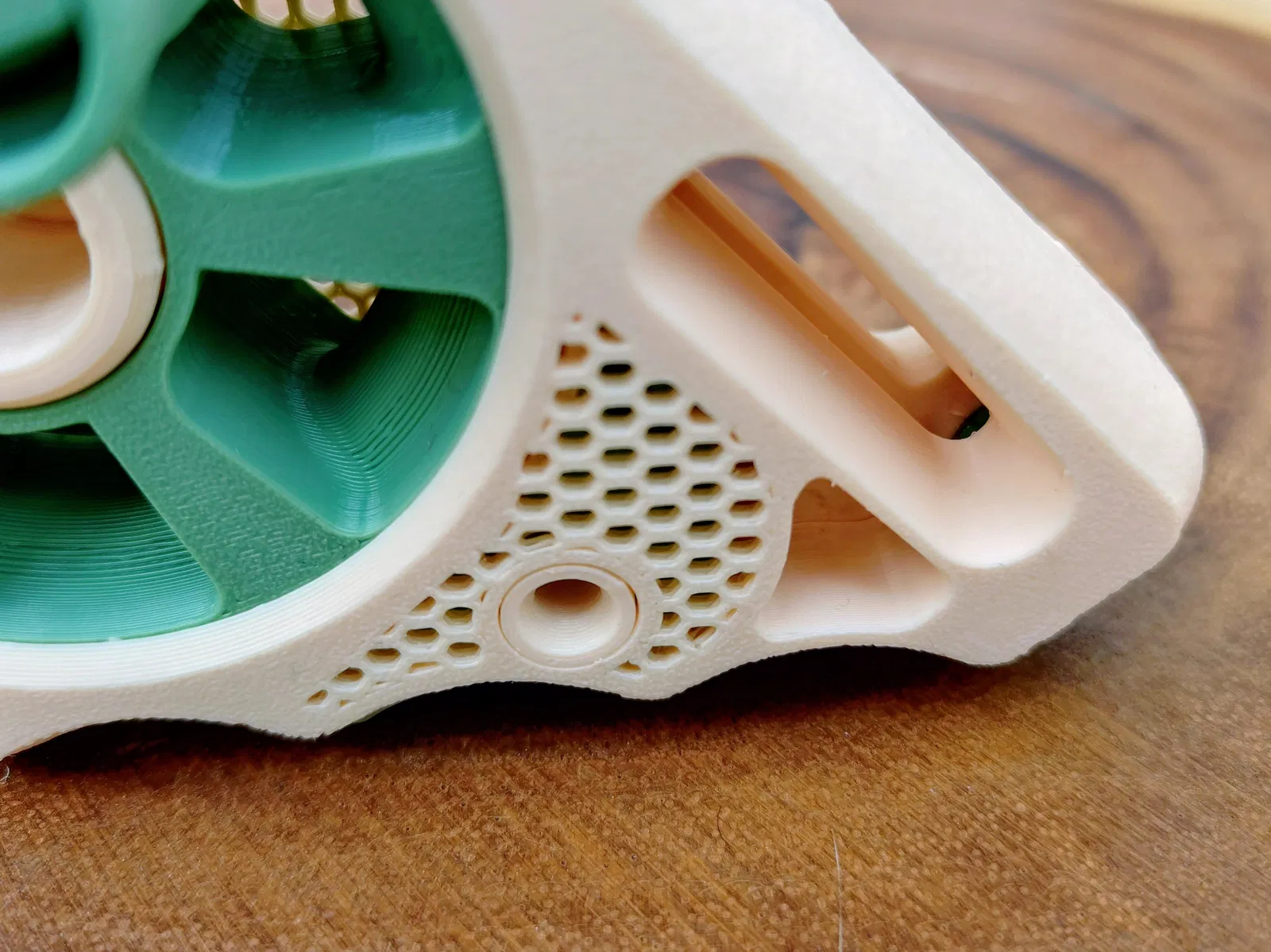

• Thân cần to và rộng hơn: Giúp cầm nắm chắc chắn và thoải mái hơn.
• Tăng sức chứa dây: Bánh xe giờ có nhiều không gian hơn để cuốn dây. Theo yêu cầu, phiên bản mới hỗ trợ vòng bi 6703 giúp việc cuốn dây mượt mà hơn rất nhiều.

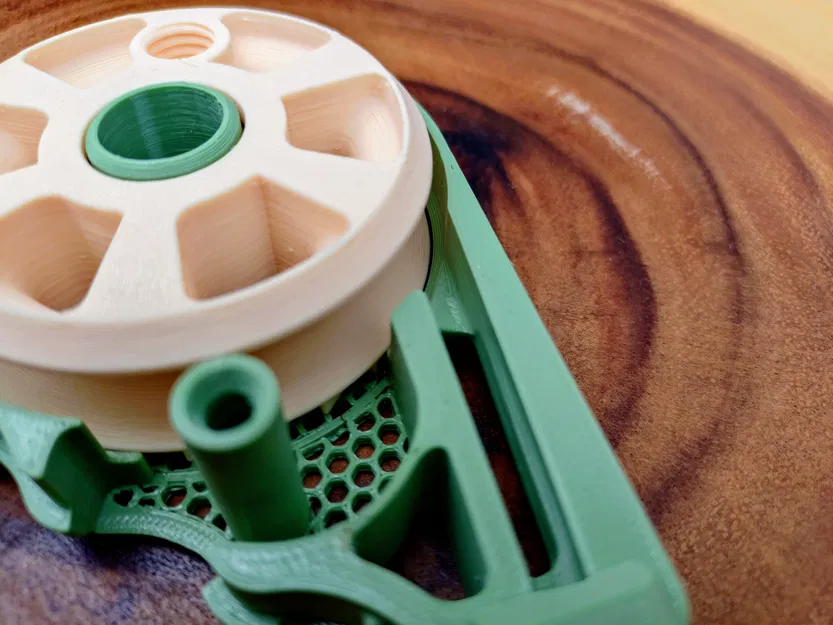

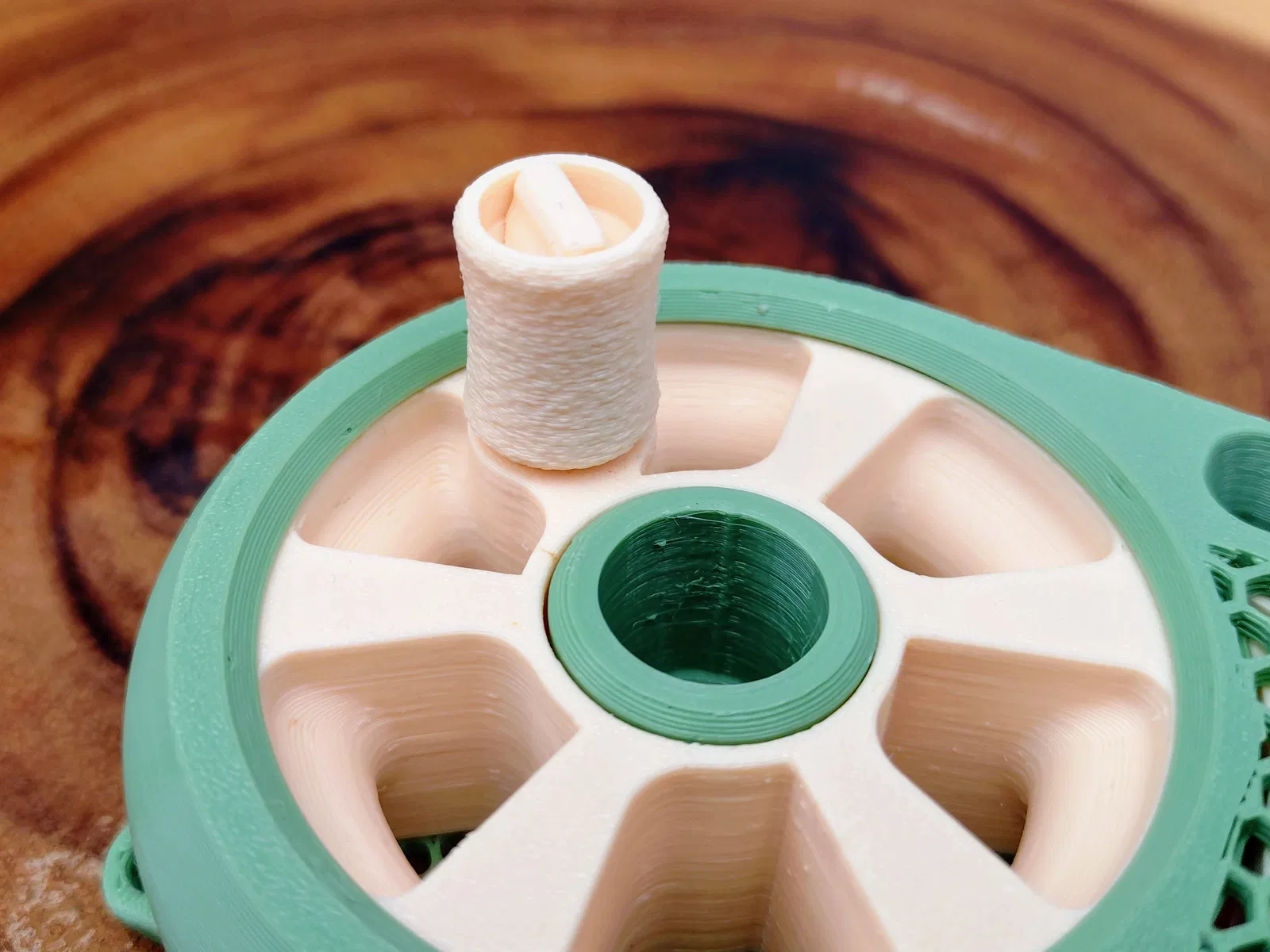

• Tay cầm cải tiến: Có cơ chế xoay print-in-place, giúp việc thu dây nhanh và tiện lợi hơn.

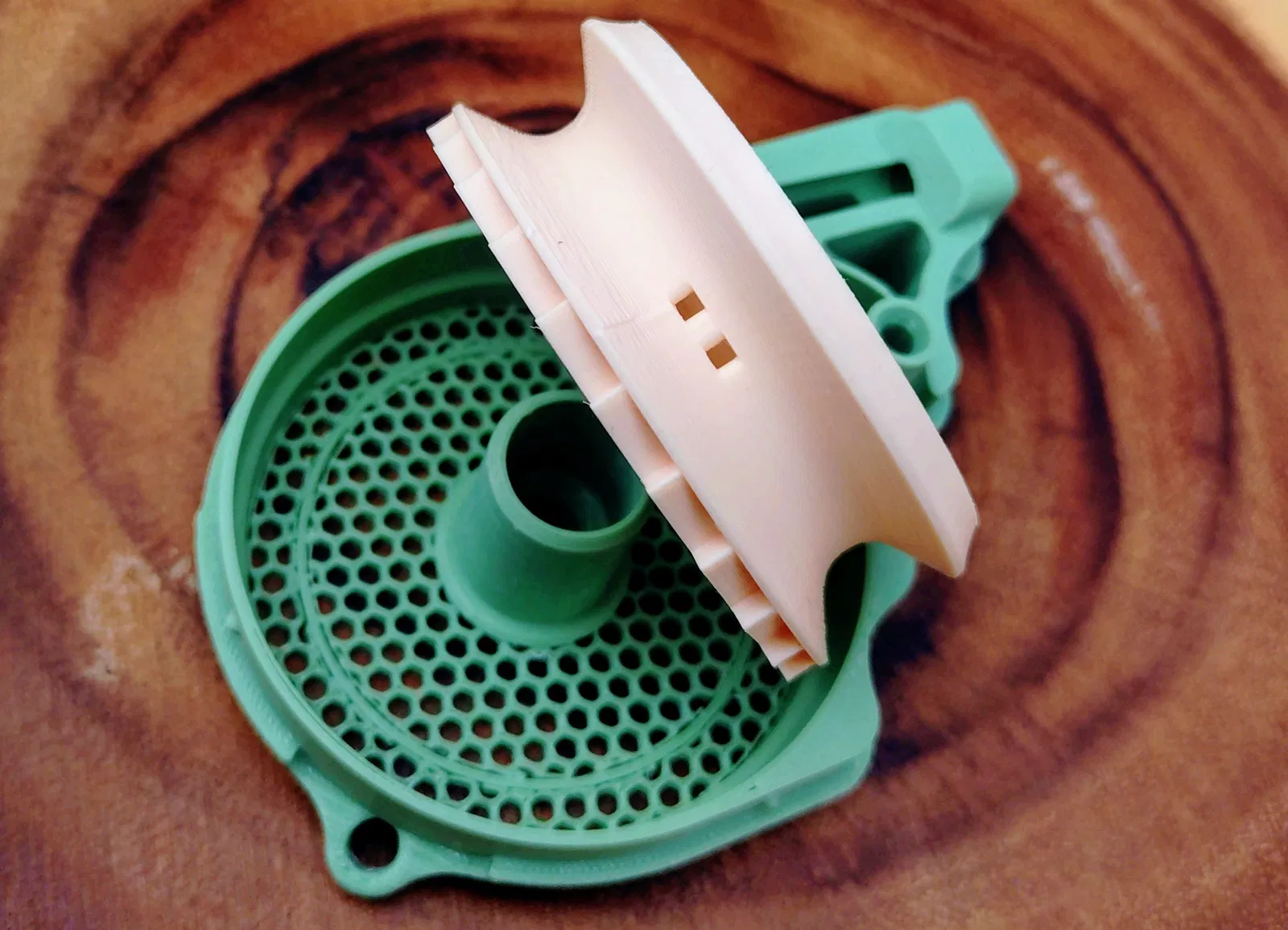

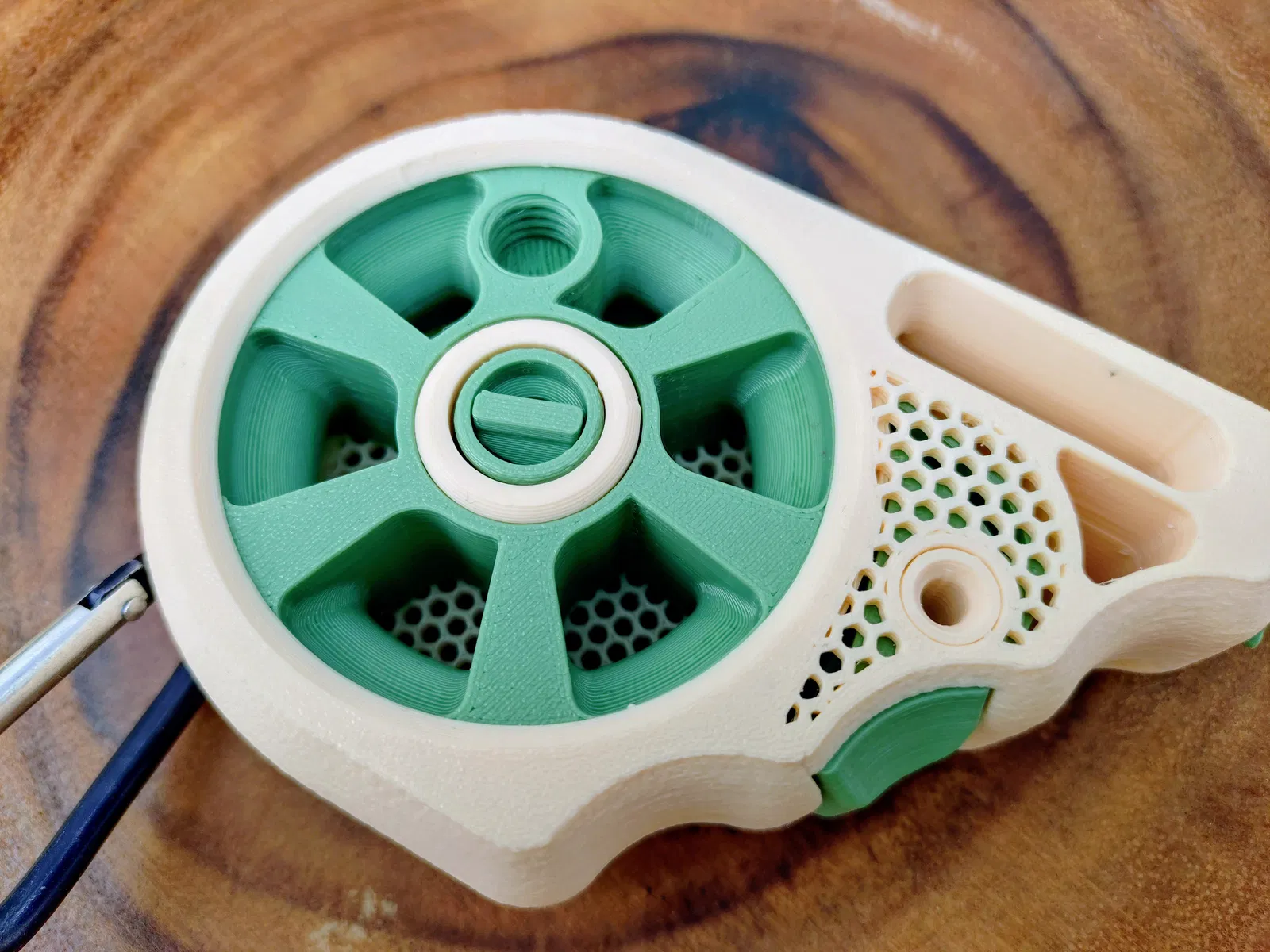

• Thiết kế bánh xe tốt hơn: Răng khấc giờ chỉ nằm một bên, giúp bề mặt bánh xe phẳng hơn. Kết hợp với khoang chứa dây thừa trong thân, khả năng bị rối dây được giảm thiểu đáng kể.

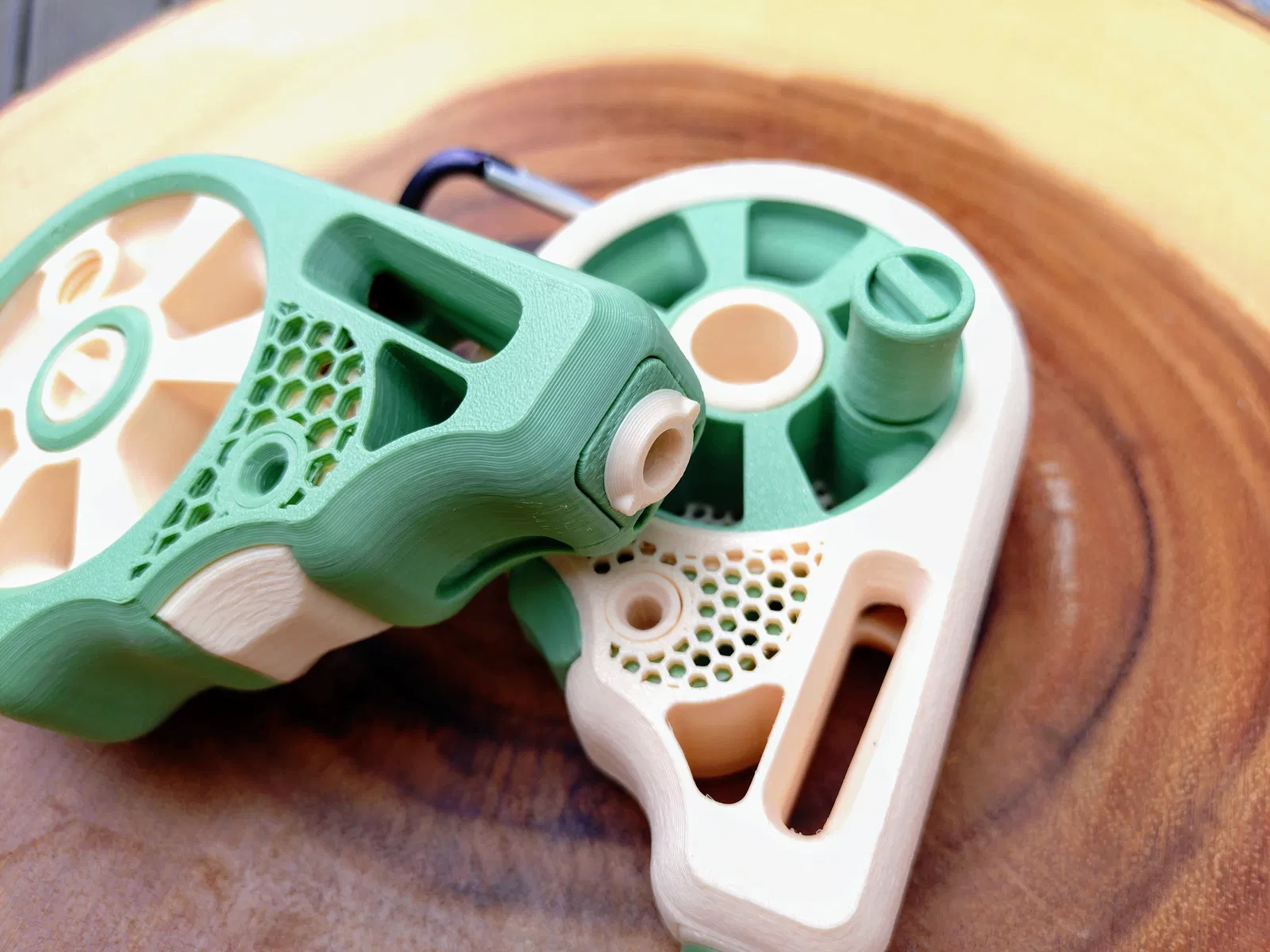

• Ren vặn chắc chắn hơn: Tất cả ren đều theo chuẩn ISO-M10, bền bỉ và dễ gắn thêm phụ kiện.

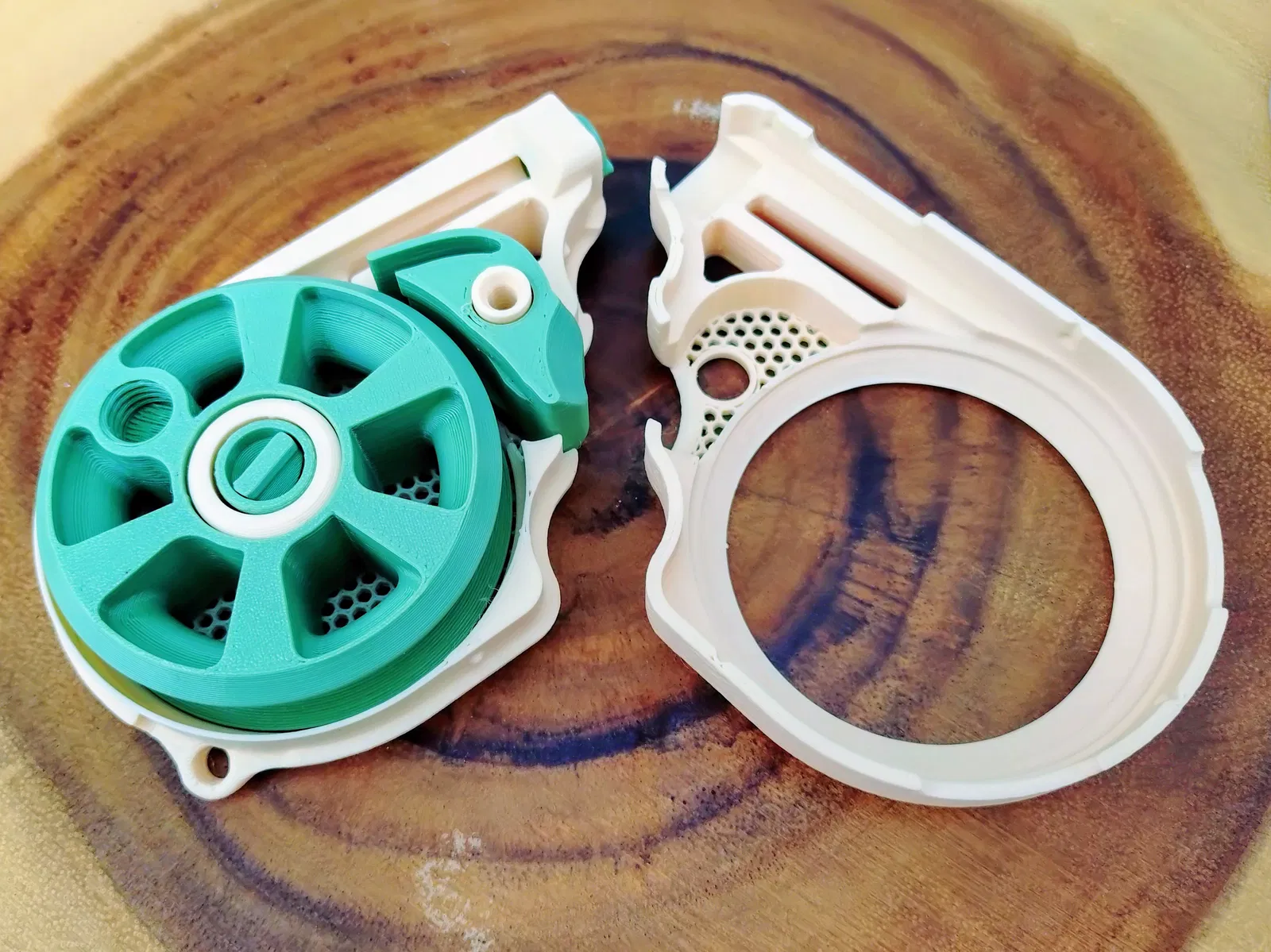

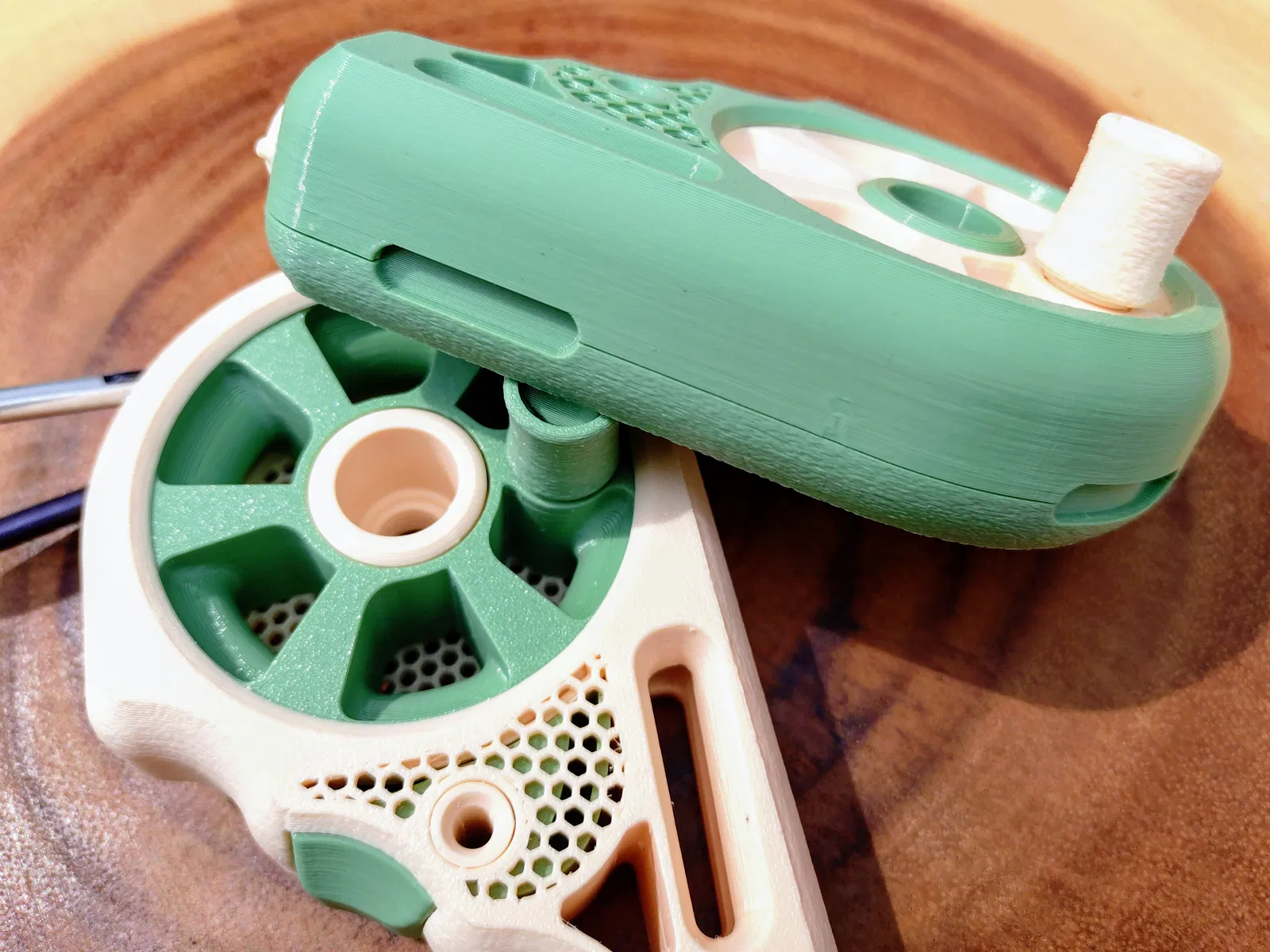

• Cơ chế đóng mở cải tiến: Hai nửa thân cần được thiết kế lại để dễ dàng mở ra bảo trì hoặc tinh chỉnh.
• Gắn dây đơn giản: Bánh xe có điểm gắn dây trực quan hơn.

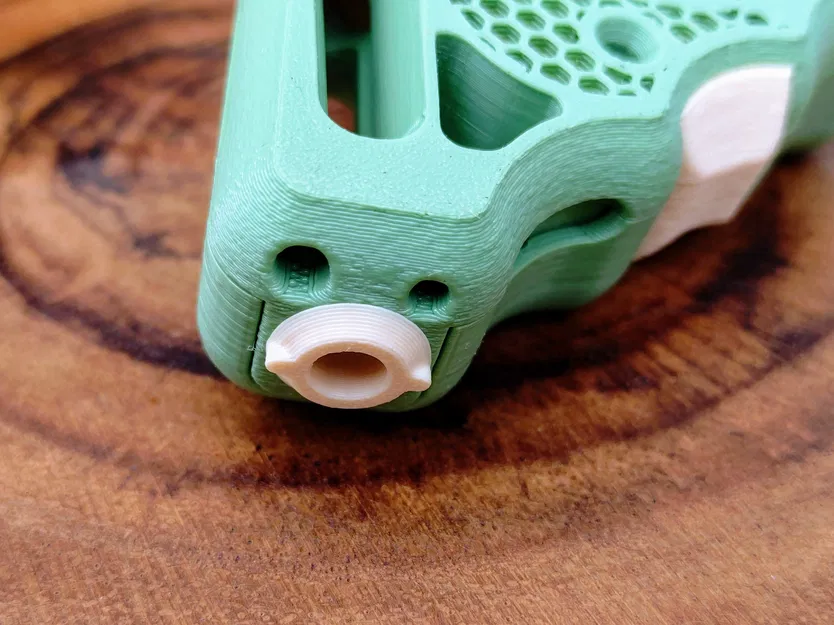

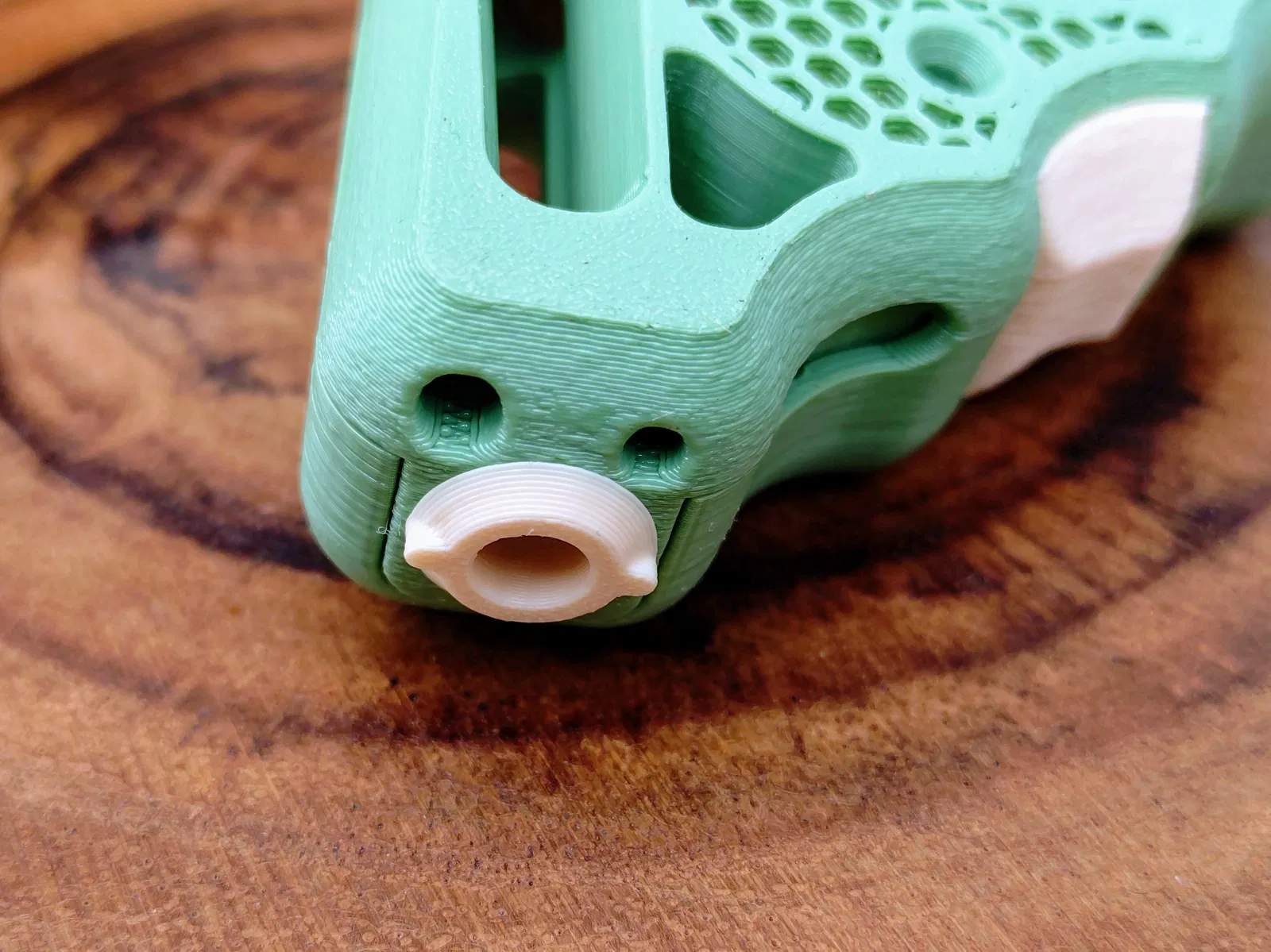

• Dễ dàng xử lý sự cố: Có khe hở chạy từ bánh xe đến đầu cần, giúp bạn có thể xử lý sự cố mà không cần tháo rời toàn bộ thiết bị.

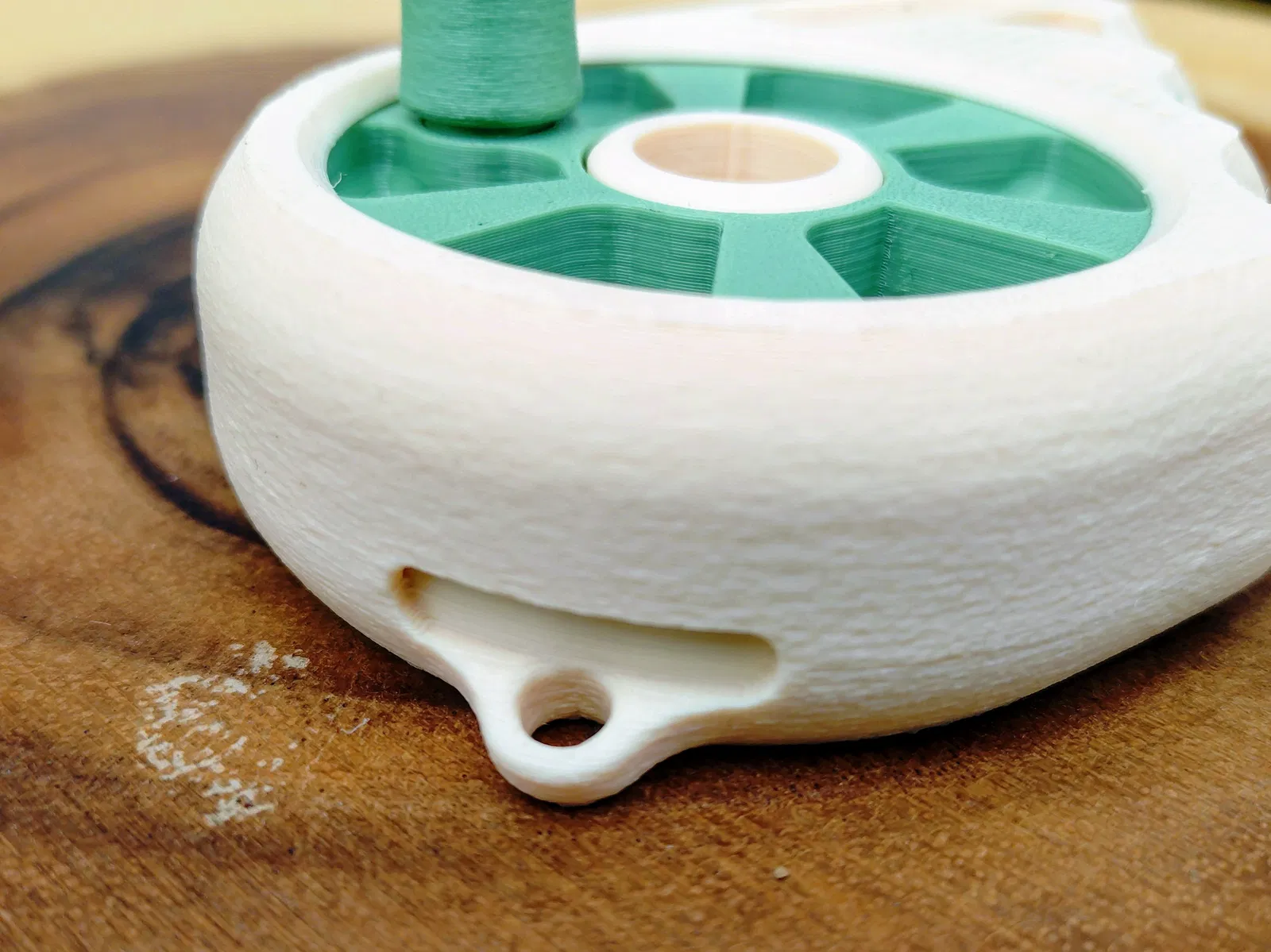

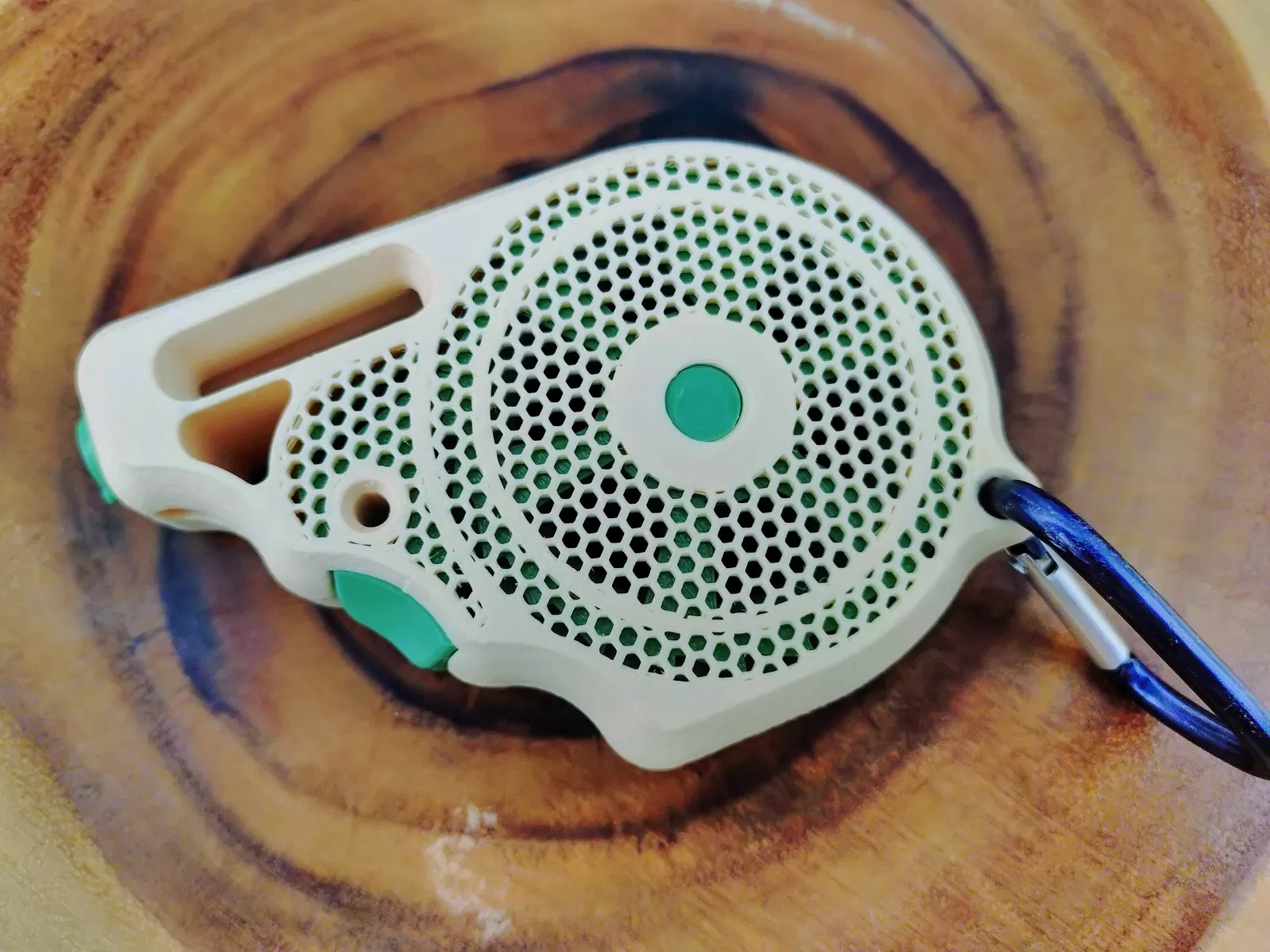

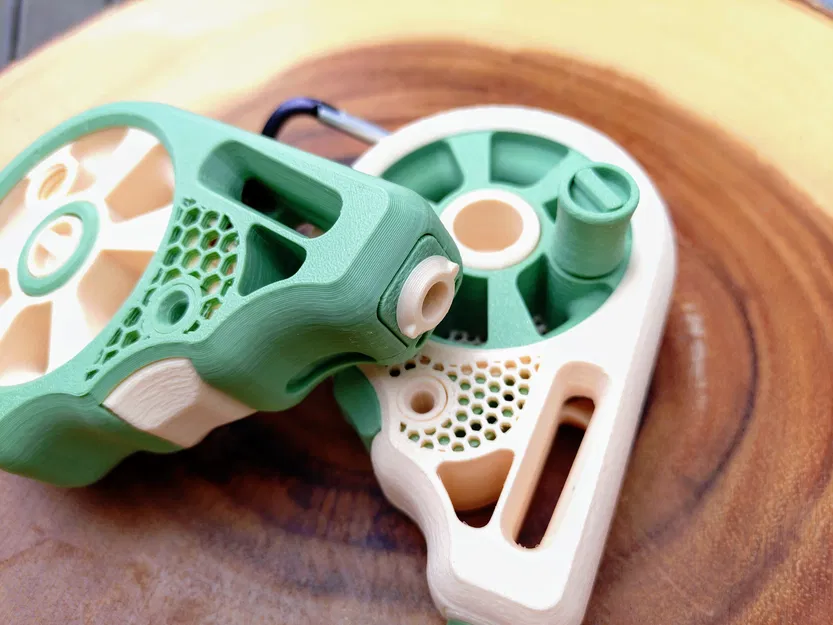

• Lỗ xỏ móc treo lớn hơn: Thân cần giờ có lỗ gắn lớn hơn, tương thích với móc carabiner 4mm.
• Tối ưu thiết kế trục: Tất cả các phần xoay đều có rãnh nhỏ dọc theo hình trụ để máy in đặt đường seam vào đó, giúp việc xoay trơn tru hơn.

Cải tiến V2 (tương thích hoàn toàn với phụ kiện V1):

• Thêm khoảng hở cho phần ren vặn
• Độ bám bàn in của tay cầm tốt hơn
• Bo tròn các cạnh ở phần lẫy mở

Hướng dẫn in:

⚠ Đảm bảo bàn in có độ bám dính tốt, sợi nhựa khô và đã được cân chỉnh đúng cách ⚠

Mình khuyên nên dùng file .3mf cho Prusaslicer vì các thiết lập in và modifier đã được cài sẵn. Nếu dùng phần mềm khác:

• Kích thước thành được tối ưu cho Nozzle 0.4mm
• Layer height 0.2mm
• 2 Perimeter (thân), 4 Perimeter (tay cầm)
• 15% Infill
• Nên dùng PLA cho hai nửa thân để tăng độ cứng và PETG cho các bộ phận cơ khí để tăng độ bền.

Tùy chọn như hình ảnh: Nạp “Printing Modifiers” bằng cách chuột phải vào phần thân tương ứng → add modifier → load. Thêm thiết lập “Layers and Perimeters” và “Infill”. Đặt lớp trên/dưới là 0, tường là 0, và Infill 25% dạng tổ ong.

⚠ Lưu ý: Tay cầm là thiết kế in liền khối (print-in-place). Nếu tách file ra để sắp xếp lại, tay cầm sẽ bị rời thành các phần riêng biệt và không thể gắn lại được. Hãy load lại tay cầm như một vật thể đơn lẻ (xem file spare-parts). ⚠

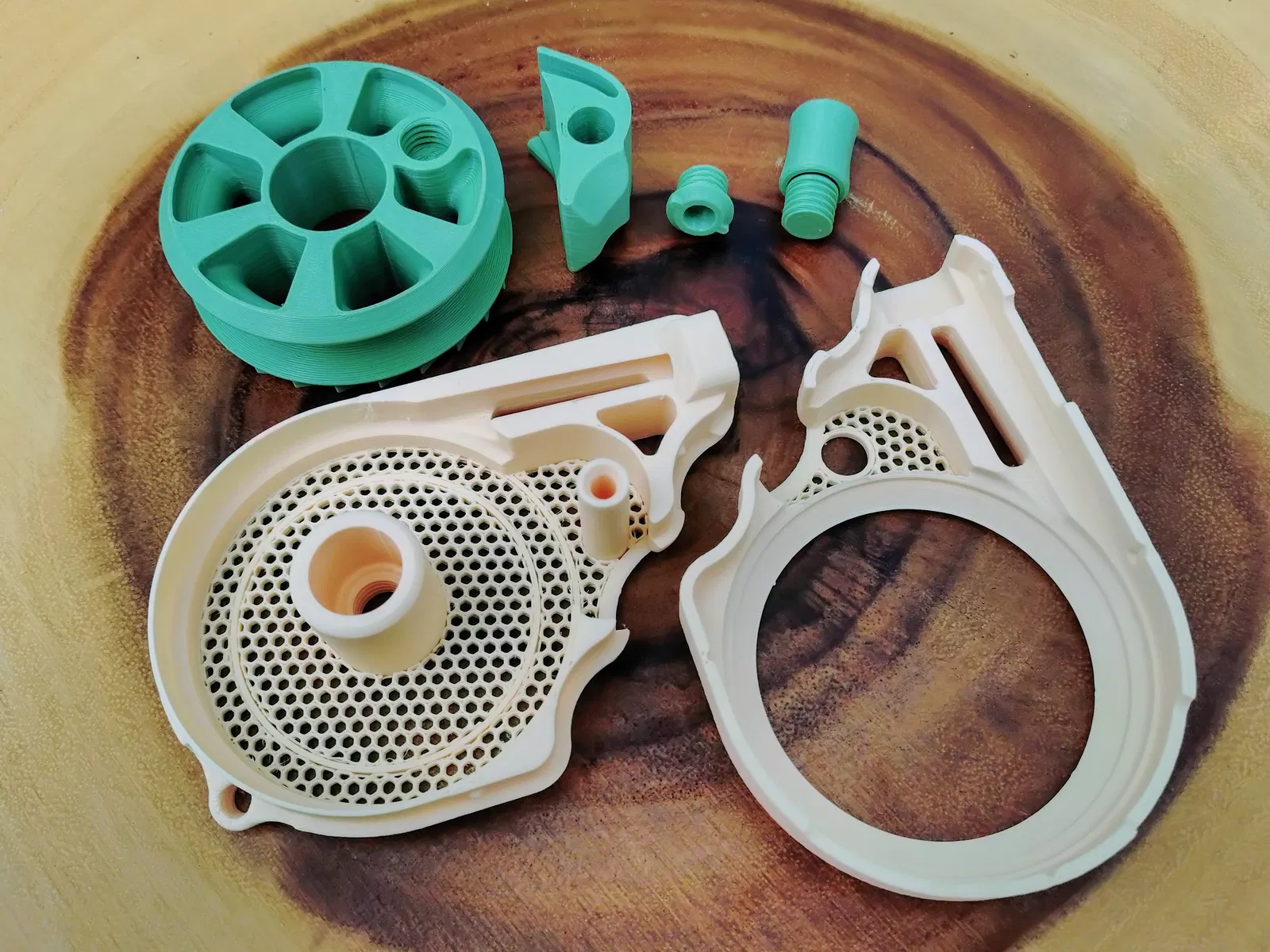

Hướng dẫn lắp ráp:

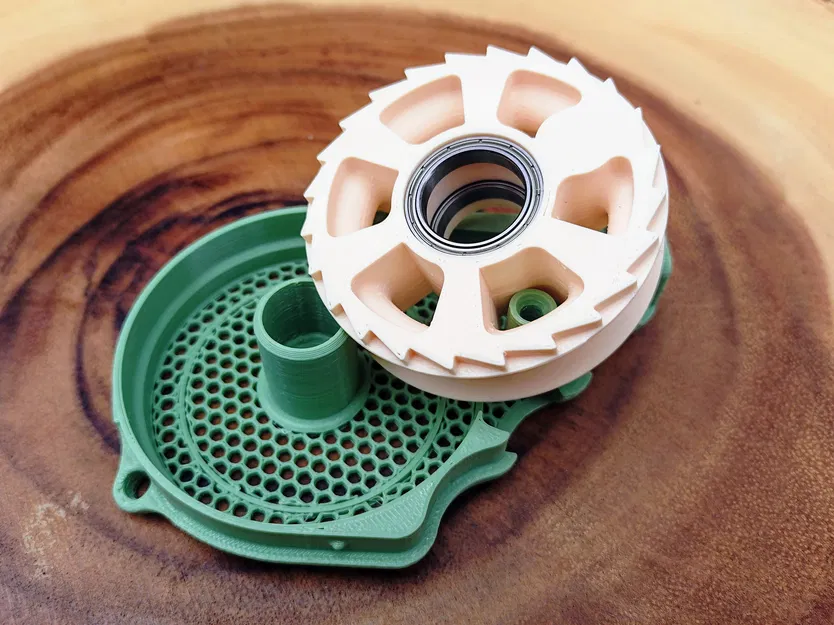

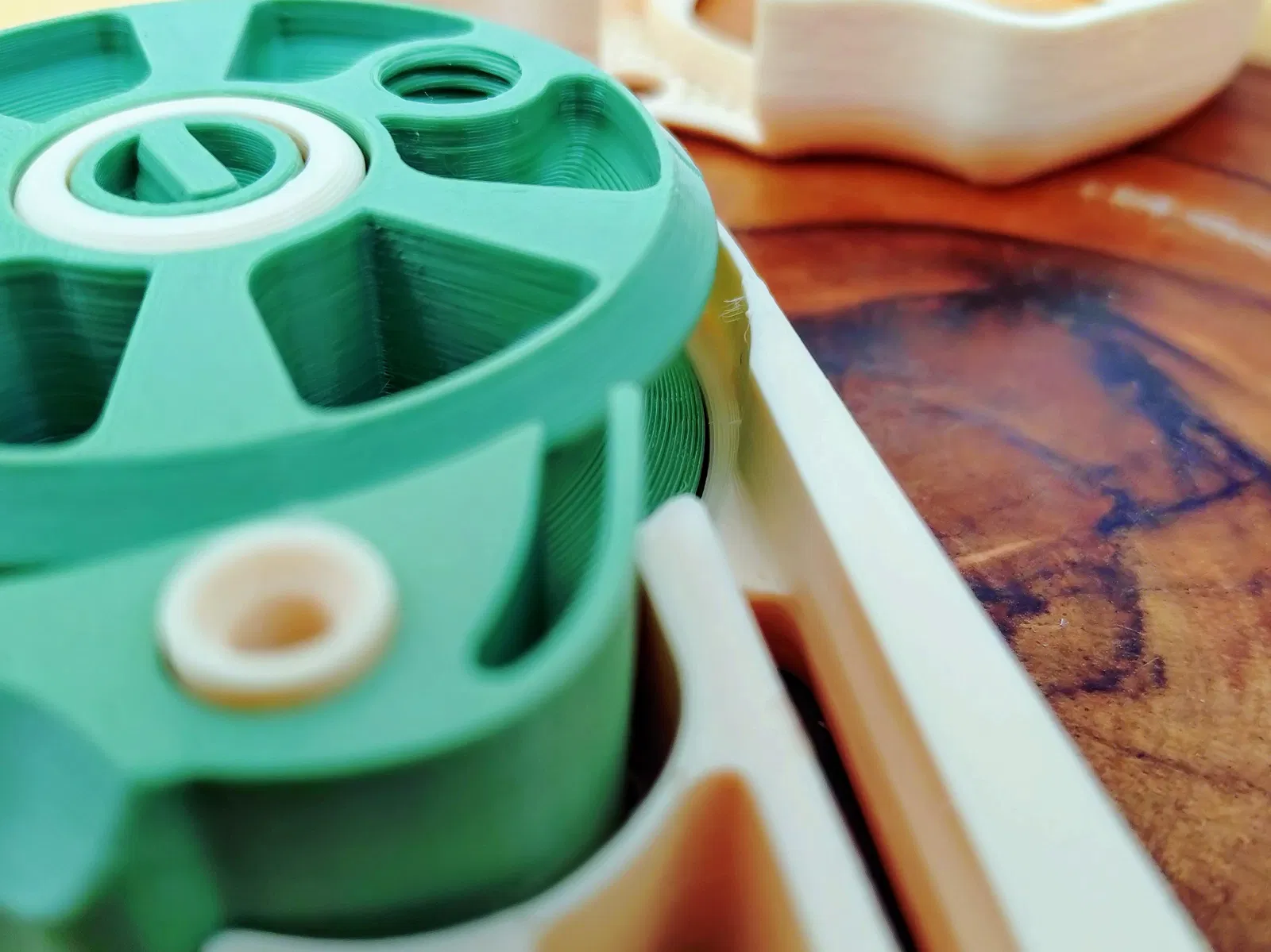

Bản dùng vòng bi: Đẩy vòng bi 6703 đầu tiên vào sâu trong bánh xe. Tiếp theo, đặt miếng đệm vòng bi vào. Sau đó, ấn vòng bi thứ hai vào hết cỡ. Khi cả hai vòng bi và đệm đã vào vị trí, bạn có thể tiếp tục lắp ráp.

Hãy xem hình ảnh để tham khảo!

1. Gắn dây câu: Buộc dây vào trụ nhỏ bên trong bánh xe. Cuốn dây vừa đủ dùng.

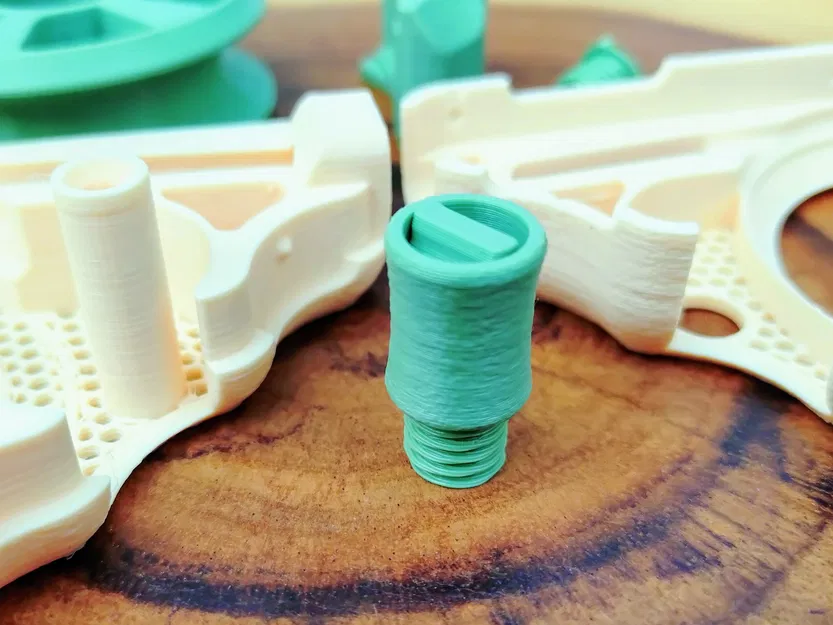

2. Vặn đầu cần: Gắn đầu cần vào phần thân dưới.

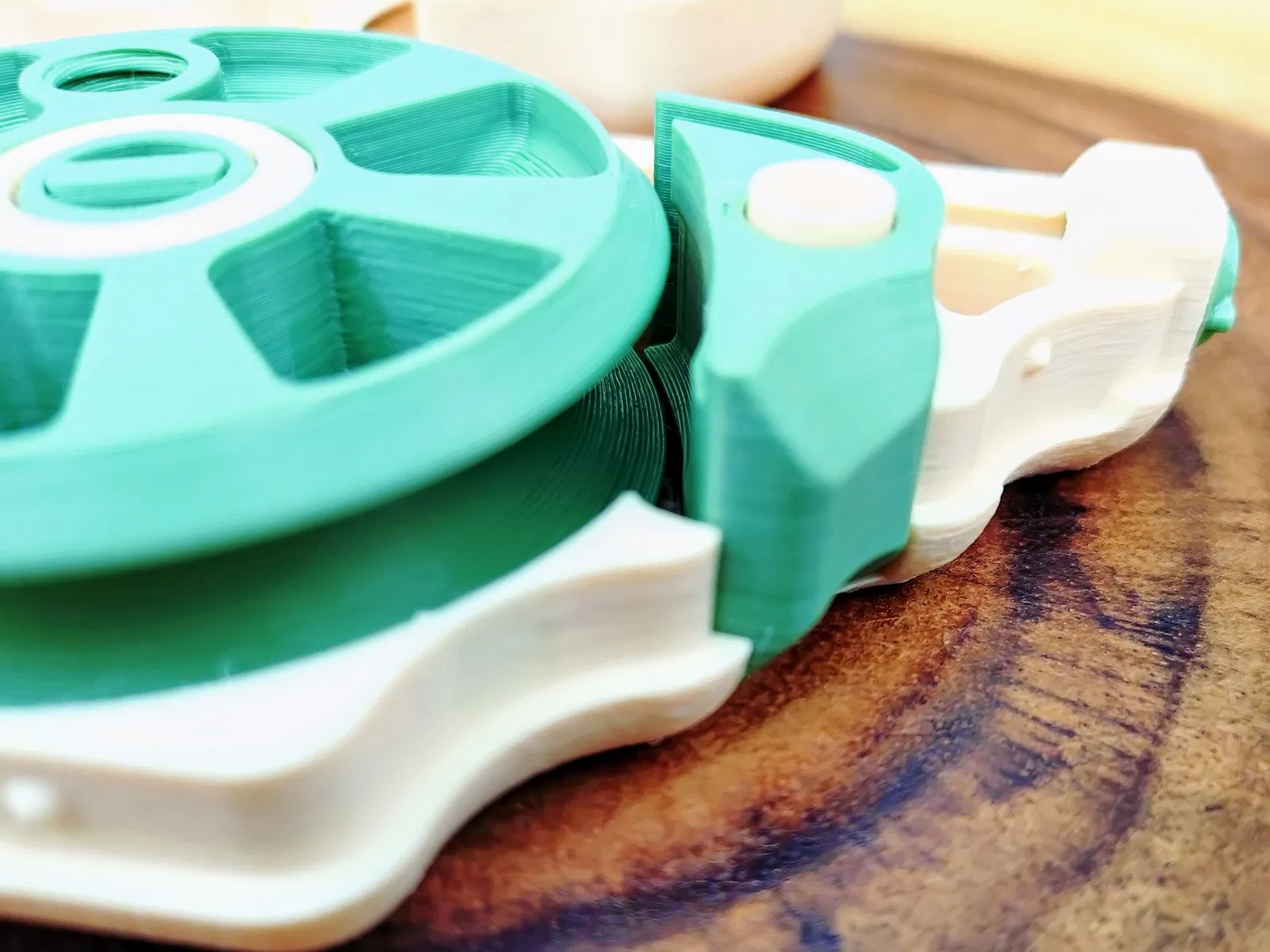

3. Lắp lẫy gạt: Đặt lẫy gạt vào khe tương ứng trên thân dưới.

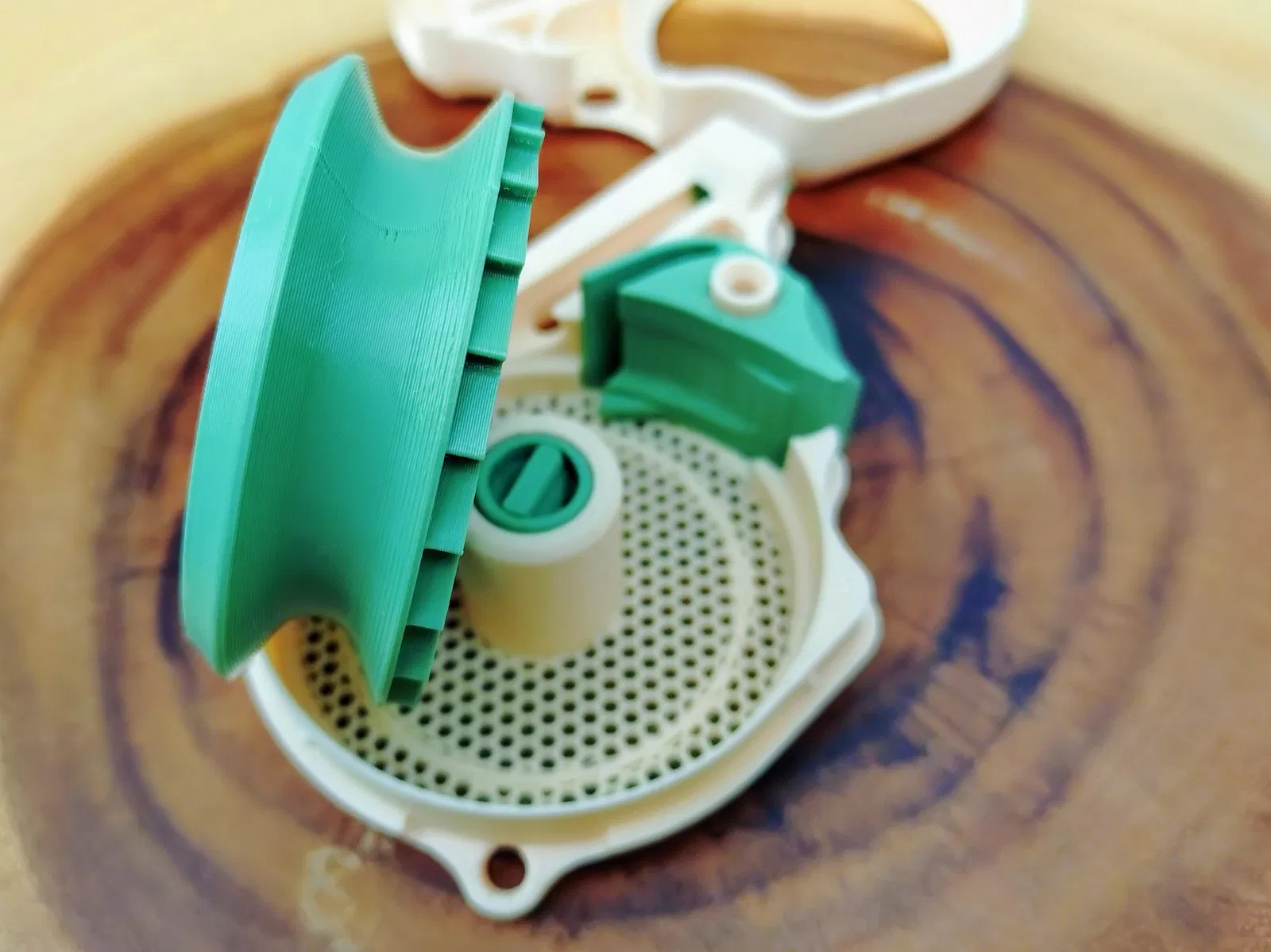

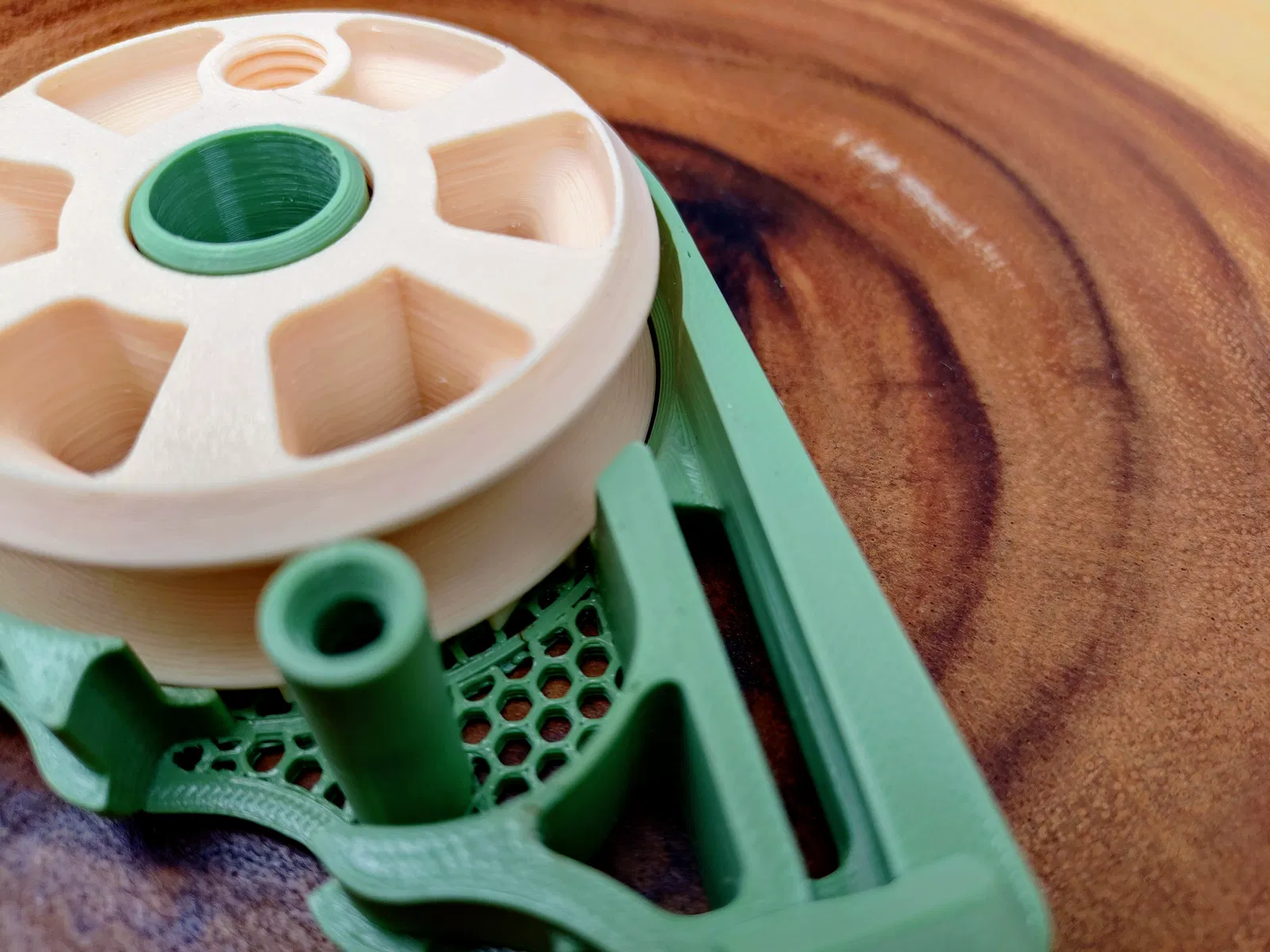

4. Lắp bánh xe: Đưa bánh xe vào thân và luồn đầu dây câu qua lỗ ở đầu cần.
5. Gắn nửa thân trên: Khớp nửa thân trên vào thân dưới. Đảm bảo trục của lẫy gạt khớp vào lỗ tương ứng.
6. Lắp tay quay: Đặt tay quay vào trục trung tâm.

Hướng dẫn sử dụng:

• Nhả bánh xe: Để xả dây, chỉ cần nhấn lẫy gạt.
• Động tác quăng: Hãy vung tay nhẹ nhàng như đang quăng cần và thả lẫy đúng thời điểm.
• Khoảng cách: Mồi nặng sẽ giúp quăng xa hơn.
• Luyện tập: Đừng lo nếu ban đầu chưa quen, tập vài lần là sẽ thành thạo ngay!

⚠ Bạn nhớ gắn thêm dây đeo cổ tay vào lỗ nhỏ trên thân cần. Cá lớn có thể giật mất cần đấy! ⚠

Tuyên bố miễn trừ:

Hãy tuân thủ quy định câu cá tại địa phương! Chỉ giữ lại cá hợp lệ, tránh gây hại cho cá nhỏ và bảo vệ môi trường!

Chúc mọi người vui vẻ với thiết kế này! Hãy để lại bình luận chia sẻ trải nghiệm nhé.
