Bộ lưu trữ dụng cụ và cải tiến cho Skadis Mod

Giải thích về bản remix

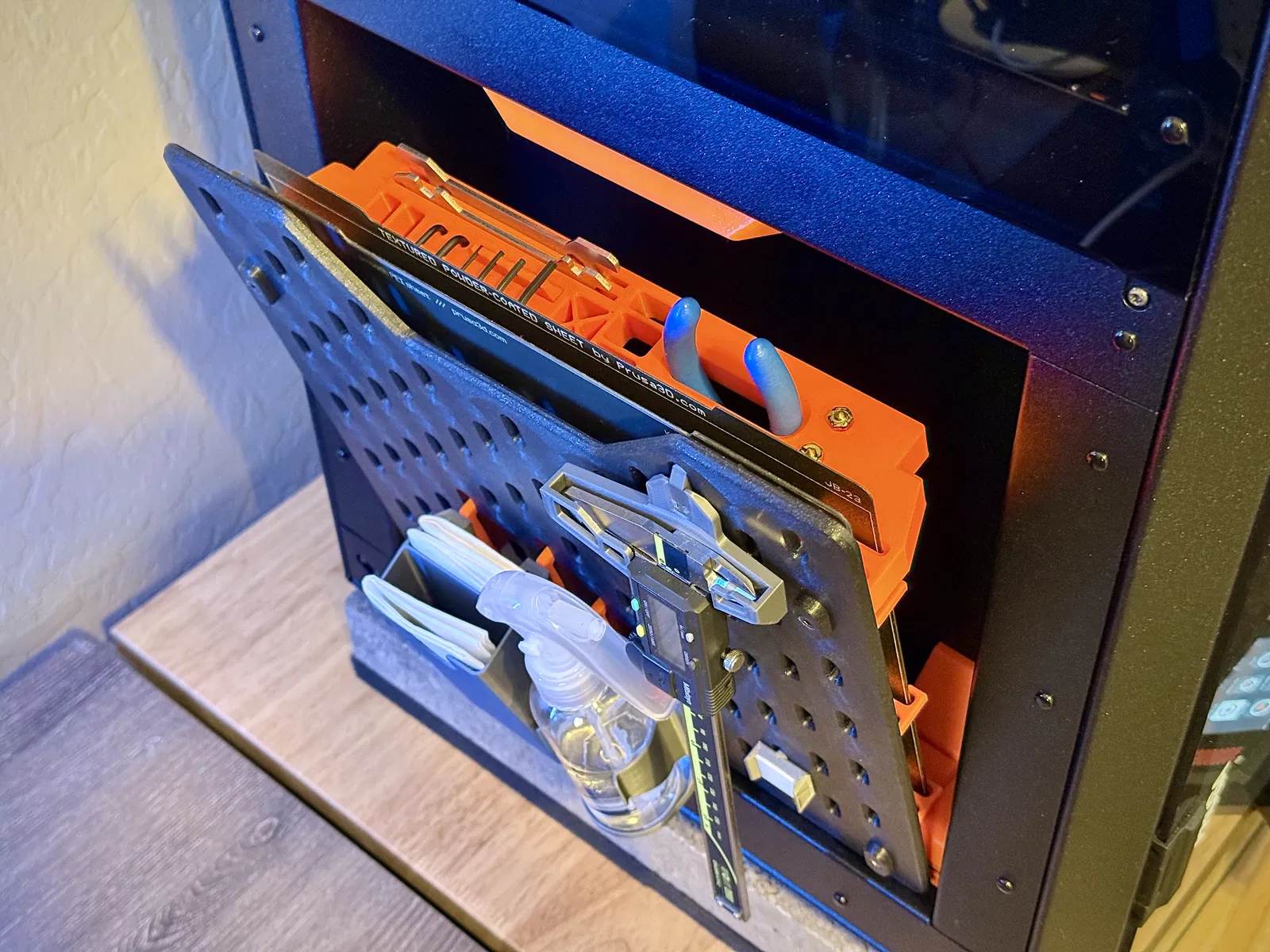

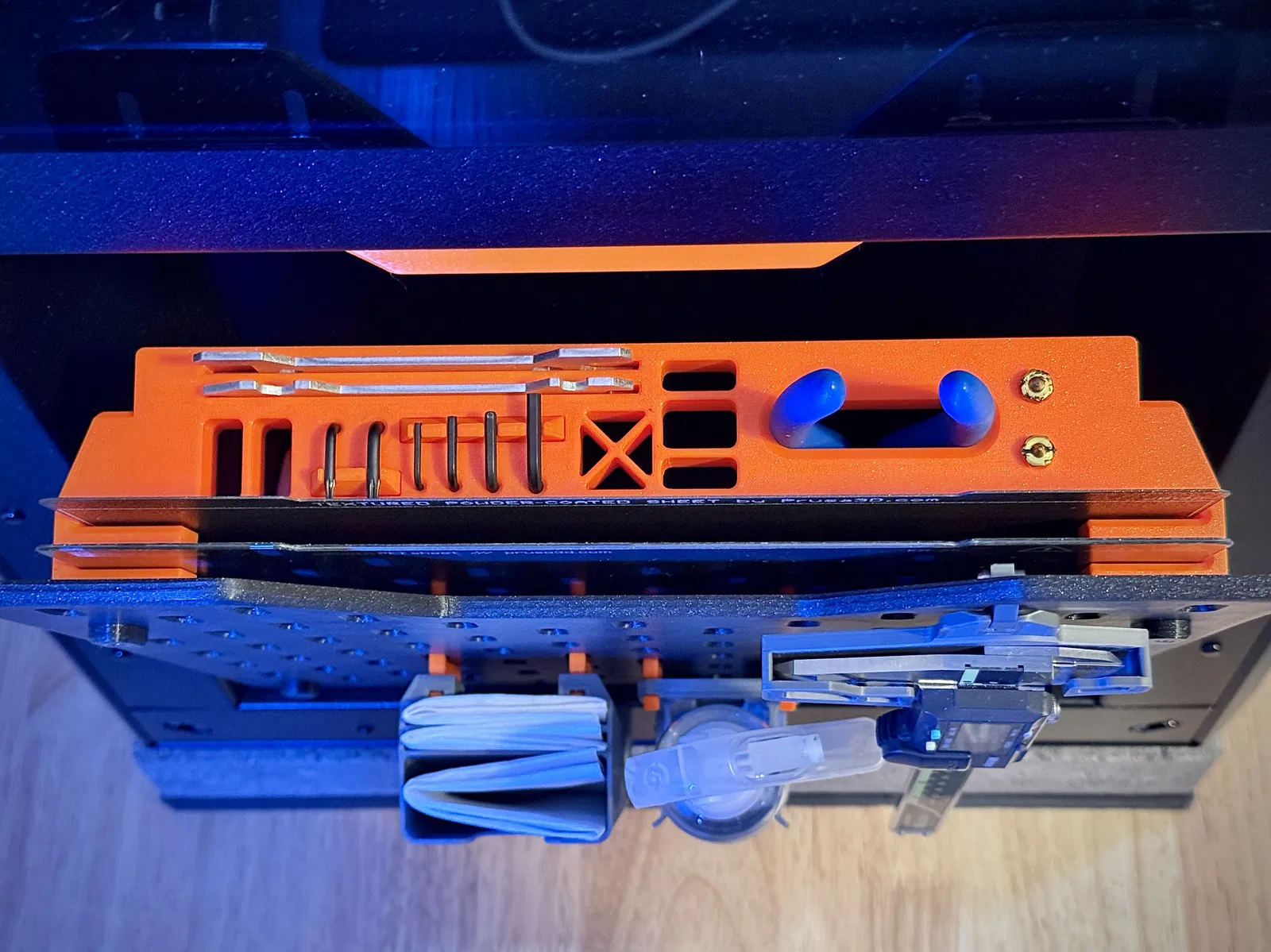

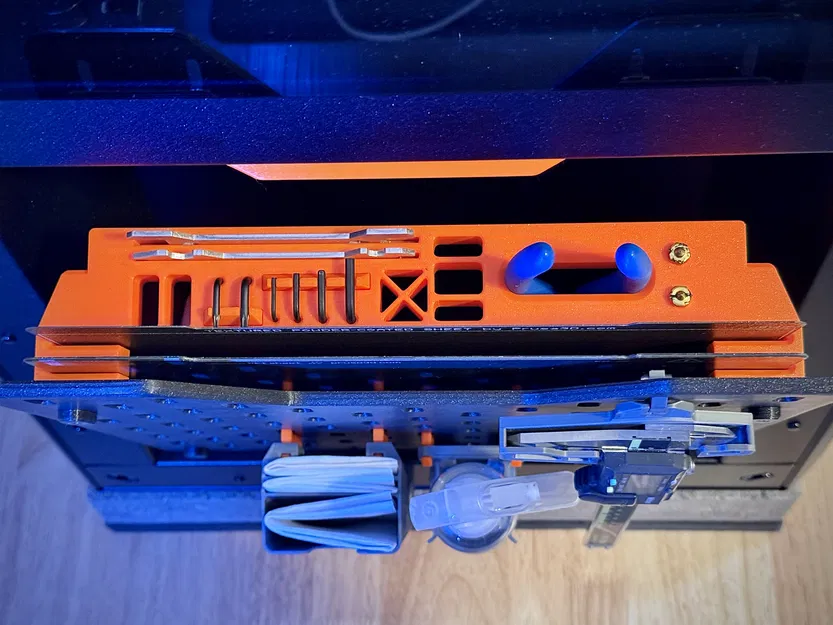

Mình rất thích bản mod Skadis cho Core One của Scott, nhưng mình muốn tận dụng không gian trên bảng Skadis bằng cách lắp một giá để dụng cụ bên trong. Giá này giữ được hầu hết các dụng cụ đi kèm với Core One, vài đầu phun (nozzle) và nhiều thứ khác. Việc này tuy chiếm mất một khe cắm tấm in, nhưng mình thì chỉ cần cất hai tấm là đủ rồi. Ngoài ra, mình thấy việc lắp tấm in hơi khó khăn nên đã thêm các thanh dẫn và nam châm để hỗ trợ lắp đặt và giữ tấm in chắc chắn hơn.

Phần cứng

Phần cứng bổ sung duy nhất bạn cần là tám viên nam châm 10x3mm để giữ chặt các tấm in và ngăn chúng bị rung lắc. Nếu bạn không bận tâm nếu chúng xê dịch một chút thì có thể bỏ qua phần nam châm này.

Hướng dẫn in

Mình thiết kế thanh để dụng cụ này để in úp mặt xuống nhằm đạt được độ hoàn thiện bề mặt đẹp hơn, đặc biệt là khi dùng với tấm in có vân (textured sheet). Các profile in mặc định là ổn, bạn chỉ cần dùng tính năng "paint support" cho các tab gắn (2x) trên thanh dụng cụ:

Hướng dẫn lắp đặt

Mình chỉ nêu ra các bước lắp đặt đặc biệt cho bản remix này - hãy xem bài gốc của Scott để biết các phần còn thiếu nhé.

1. Lắp các thanh dẫn tấm in và giá đỡ căn chỉnh. Các giá đỡ căn chỉnh được thiết kế khá khít - bạn hãy ấn mạnh để chúng khớp vào thanh dẫn. Hãy lưu ý hướng lắp cho đúng:

2. Dán (2x) nam châm 10x3mm vào từng bộ phận góc, sau đó lắp các thanh dẫn vào:

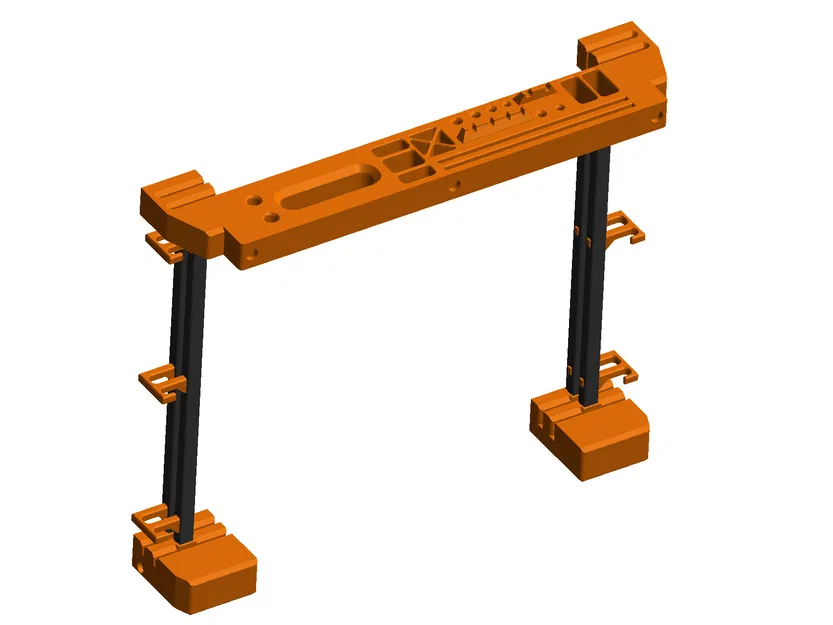

3. Dán các giá đỡ lục giác và torx lên giá để dụng cụ. Dán (2x) nam châm 10x3mm vào mỗi phần "thanh ray" hai bên và (2x) nam châm 6x3mm vào mặt sau của thanh dụng cụ. Mình có chừa thêm lỗ cho viên nam châm 6x3 thứ ba trên thanh dụng cụ nếu bạn muốn lực giữ mạnh hơn, nhưng mình thấy chỉ hai viên là đủ dùng. Lắp thanh dụng cụ vào các thanh dẫn. Lưu ý hướng lắp cho đúng:

4. Lắp toàn bộ cụm này vào các khớp nối, gắn bảng Skadis, rồi lắp tất cả vào tấm bên hông của Core One. Xong rồi đó!
