Kệ Đựng Mô Hình Thu Nhỏ (Tabletop Minis Storage Racks)

Tôi bắt đầu thiết kế bộ kệ này vì cảm thấy không hài lòng với lần thử nghiệm trước đây của mình ().

Có ba lý do chính khiến tôi bận tâm về bản thiết kế cũ:

1. File OnShape quá lộn xộn, mỗi khi cần làm thêm "khay" mới đều rất cực. Ở phiên bản mới này, tôi tập trung vào việc giữ cho file thiết kế gọn gàng nhất có thể bằng cách sử dụng thư mục, nhiều biến số, v.v.
2. Cấu trúc khung và các "khay" bị dính liền với nhau. Nếu bạn muốn mang một chồng khay ra bàn chơi, bạn phải bê cả bộ khung theo. Điều này cũng có nghĩa là nếu tôi muốn thay đổi "cấu trúc", tôi sẽ phải cập nhật lại toàn bộ các khay. Phiên bản mới này đã tách biệt hoàn toàn phần "khay" và "cấu trúc khung".
3. Phần khớp nối "xrail" khá phiền phức khi lắp ráp. Lúc đó tôi muốn thử thách bản thân bằng cách không dùng ốc vít, dù cũng thành công nhưng tôi nghĩ thà bỏ tiền mua vài con ốc M3 còn hơn là phải loay hoay với mấy cái support khó chịu.

Vật liệu cần thiết:

• Ốc M3: 16 con (hoặc tối thiểu 8 con) cho mỗi cặp chồng lên nhau (2 ốc mỗi góc 4 góc 2 khung)
• Đai ốc M3: 1 con cho mỗi ốc (như trên)

Hướng dẫn:

• In 4 thanh beam cho mỗi <N> số lượng frame
• Cặp lỗ ở trên cùng các góc khung được dùng để lắp thanh beam (ví dụ: khung dưới cùng trong chồng sẽ có 2 lỗ ở mỗi góc không dùng đến).

Quy tắc đặt tên:

Nx - số lượng khe cắm là N

Nmm - đường kính

oval-WmmxHmm - khe hình bầu dục, W là chiều rộng, H là chiều cao

_ - dấu phân cách cho nhiều loại khe cắm

Ví dụ:

7x32mm_1x-oval-72mmx106mm

Kệ này có:

• 7 khe 32mm
• 1 khe bầu dục rộng 72mm và cao 106mm

Các combo phổ biến:

Seraphon - Hộp Spearhead:

1. 1x 5x-32mm-1x-oval-95mmx120mm
2. 1x 5x-32mm_3x-50mm

Các đơn vị Skaven từ hộp “Skaventide”:

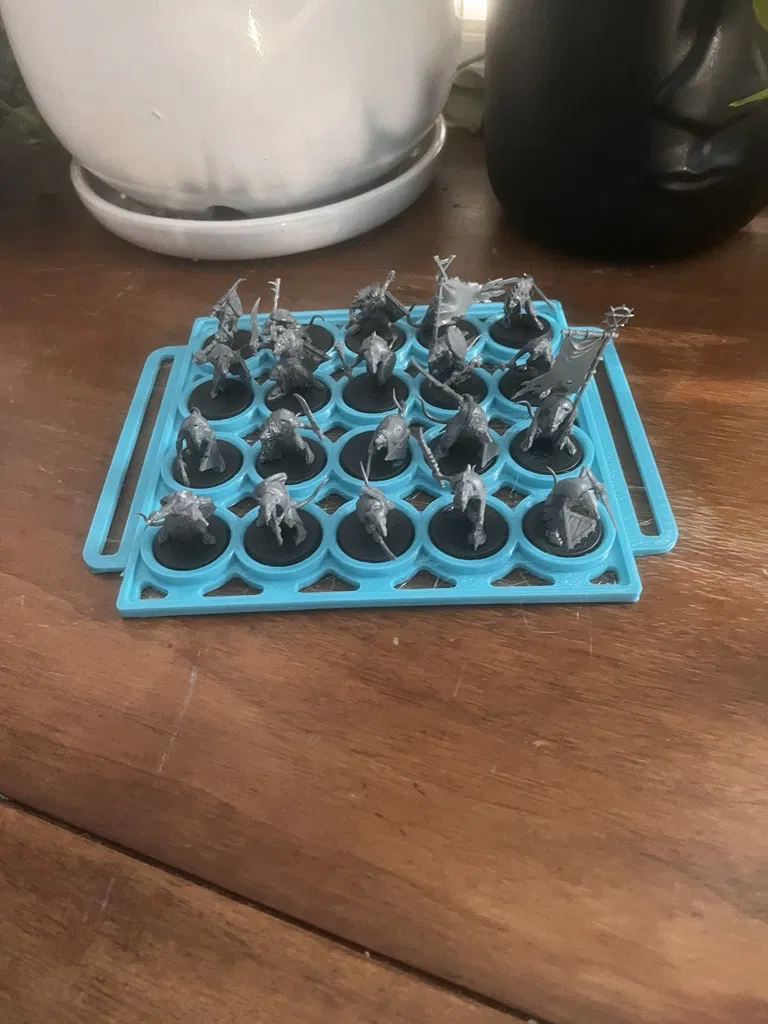

1. 2x 20x-25mm

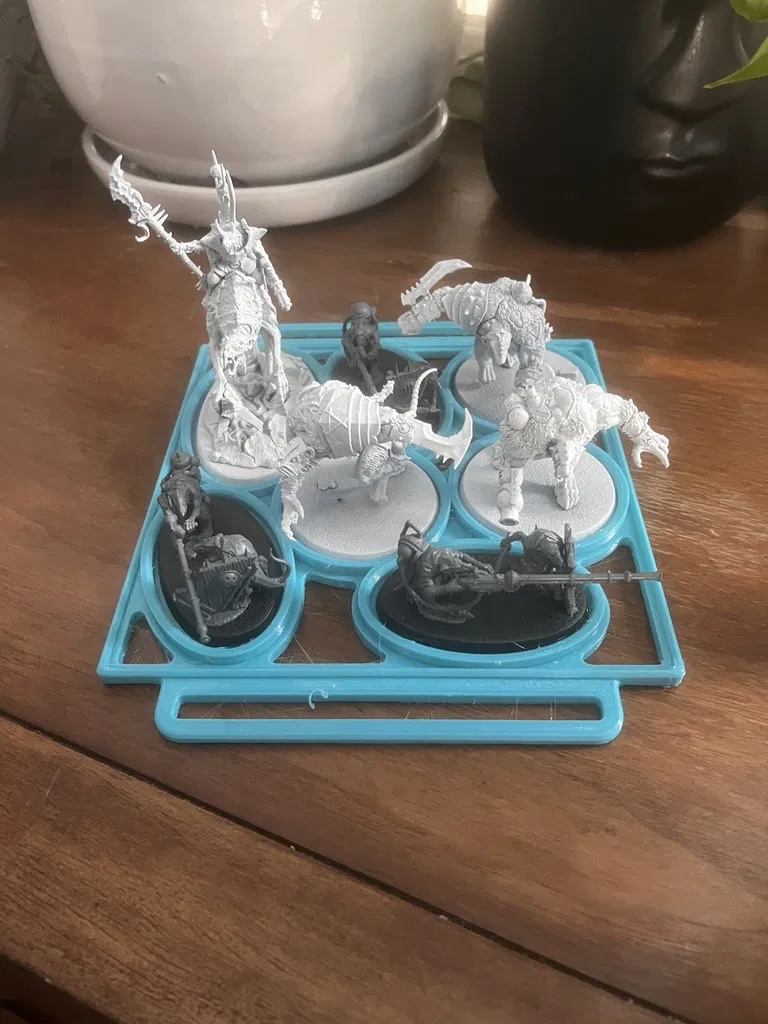

2. 1x 3x-50mm_3x-oval-37mmx62mm_1x-oval-46mmx72mm-mix
3. 1x 7x-32mm_1x-oval-72mmx106mm

Orruk Warclans - Hộp Spearhead:

1. 1x 10x-32mm-v2

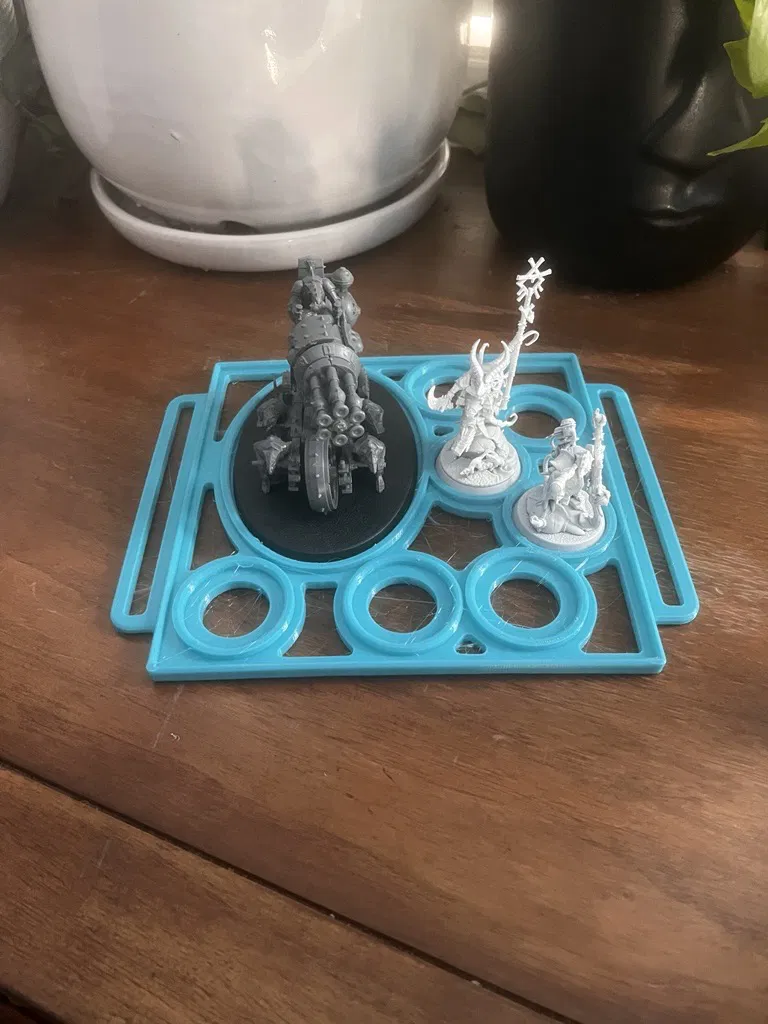

2. 1x 3x-32mm_1x-40mm-1x-25mm_1x-oval-72mmx107mm_1x-oval-52mmx90mm-v2

Nhật ký cập nhật (YYYY-MM-DD):

2025-05-26

• Thêm 0x-hollow và 0x-filled
• Thêm 3x-65mm (kèm file test stl riêng)

2025-05-16:

• Thêm khay 1x-90mm
• Thêm khay 3x-60mm
• Bao gồm file test-90mm và test-60mm để kiểm tra độ dung sai

2025-04-11:

• Thêm khay 3x40mm_9x32mm

2025-01-26:

• Thêm khay 3x-oval-54mmx92mm
  • Lưu ý: Tôi làm hơi thủ công một chút - kích thước này dựa trên mô hình "Lord-Celestant on Dracoth" từ dòng Stormcast Eternals, vốn được liệt kê là 52x90 oval, nhưng kích thước đó dường như không vừa (khi dùng công cụ vẽ elip trong OnShape). Tôi không nghĩ đó là "đế elip hoàn hảo". Tôi cũng không có đủ khả năng để làm ra kích thước vừa khớp tuyệt đối.

2025-01-11:

• Thêm khung mới với khoảng cách ở các góc rộng hơn để tháo khay tiện lợi hơn - frame-v2
• Thêm các khay phù hợp cho mô hình Stormcast Eternal từ bộ “Skaventide”:
  • 9x-40mm
  • 6x-40mm_3x-25mm_3x-32mm
  • 3x-25mm_5x-40mm_1x-oval-54mmx92mm
  • 7x-40mm_1x-oval-54mmx92mm

2025-01-02:

• Khay 28mm mới với không gian khe rộng hơn - 12x-28mm-v2
• Thanh beam cao hơn - tall-beam
• Khe 32mm có nhiều không gian hơn:
  • 3x-32mm_1x-40mm-1x-25mm_1x-oval-72mmx107mm_1x-oval-52mmx90mm-v2
  • 10x-32mm-v2
  • 5x-32mm_3x-50mm-v2
  • 5x-32mm_1x-oval-95mmx120mm-v2
