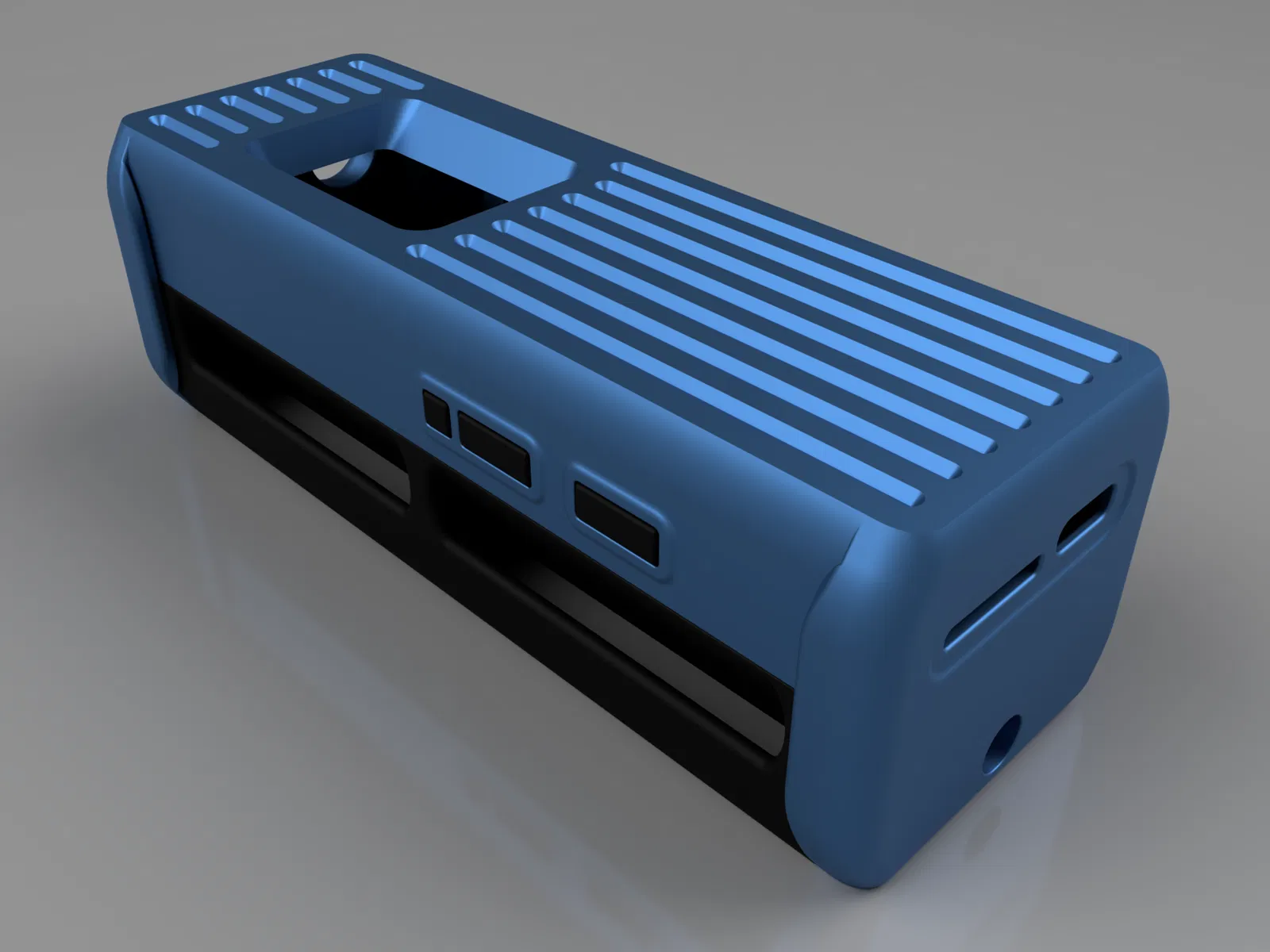

Vỏ case Lilygo T-Beam SUPREME TS2 thiết kế bởi Alley Cat

Đây là phiên bản nâng cấp từ vỏ case TS1 của mình. Thay đổi lớn nhất là các phần đầu được thiết kế vát xuống từ phía trước, giống với mẫu TB1 và case RAK sắp ra mắt, giúp đồng bộ hóa phong cách và chức năng. Với phiên bản này, bạn không cần phải tháo ốc SMA khi lắp đặt; chỉ cần di chuyển ăng-ten GPS sang phía đầu giống như trên bản TS1, sau đó cho đầu SMA vào trước rồi hạ phần cổng USB xuống cho khớp vào vị trí là xong. Hy vọng mình sẽ sớm làm được video hướng dẫn. Ngoài ra, case không còn tích hợp ren gắn chân đế, thay vào đó mình có thiết kế một kẹp đi kèm với nhiều góc gắn ren khác nhau. Bạn có thể dùng ốc thường hoặc heat set inserts, và có sẵn ba tùy chọn lỗ ăng-ten cho các đường kính khác nhau. Nhớ kiểm tra kỹ các tùy chọn và phụ kiện đi kèm nhé. Mình sẽ cố gắng cập nhật thêm thông tin sớm nhất có thể.

Heat Set Inserts

Link tiếp thị T-Beam Supreme: Mua T-Beam Supreme

Có 4 tùy chọn cấu hình nút bấm, nút reset luôn ở vị trí thấp:

A - Nút ở giữa cao hơn

B - Nút bên cạnh cao hơn

C - Cả hai nút đều cao hơn

D - Không có nút nào cao hơn

Thông báo về Thương mại và Ghi nguồn:

Alley Chat TS2 © 2024 bởi Majestic AV, LLC. được cấp phép theo giấy phép CC BY-SA 4.0.

Việc sử dụng thiết kế này cho mục đích thương mại, bao gồm quảng bá, bán và phân phối lại cho các doanh nghiệp khác để kinh doanh, được cho phép với điều kiện: Trước khi thực hiện, bạn phải liên hệ với Alley Cat hoặc MajesticAV, LLC để đảm bảo ghi nguồn đúng cách. Quy định này áp dụng cho mọi hình thức chia sẻ, phân phối hoặc tạo ra các sản phẩm phái sinh. Để biết phương thức liên hệ chính thức, hãy truy cập Majestic AV, LLC - Alley Cat. Mọi nguồn khác đều không được ủy quyền.

Thiết lập in đề xuất:

Chất liệu: PLA+ hoặc PETG Nozzle: 0.4mm Độ rộng đường in (Extrusion Width): 0.4mm Chiều cao lớp (Layer Height): 0.2mm Độ dày vỏ (Perimeters): 3 Độ phủ (Infill): 20% Lớp mặt trên/dưới: 5 Support: Không cần

Lưu ý về in 3D:

Cảm ơn bạn đã tải thiết kế CAD của mình! Mình đã kiểm tra và thử nghiệm rất kỹ lưỡng. Tuy nhiên, hãy lưu ý rằng in 3D phụ thuộc vào rất nhiều yếu tố như loại nhựa, cài đặt máy in và độ chuẩn của máy. Những yếu tố này ảnh hưởng lớn đến kết quả cuối cùng.

Trước khi kết luận thiết kế bị lỗi, mình khuyến khích bạn:

• Kiểm tra độ chuẩn của máy: Đảm bảo máy in đã được cân chỉnh tốt, đặc biệt là độ co rút của nhựa.

• Điều chỉnh cài đặt in: Thử thay đổi thông số để có kết quả tốt hơn.

• Thay đổi kích thước: Phóng to hoặc thu nhỏ nhẹ mẫu in có thể giúp giải quyết các vấn đề về lắp ráp.

Đây là các board phát triển nên đôi khi linh kiện khá mỏng manh. Nếu gặp vấn đề, đừng ngần ngại liên hệ với mình. Mình luôn sẵn lòng hỗ trợ. Chúc các bạn in vui vẻ!
